承印物凹版印刷.docx

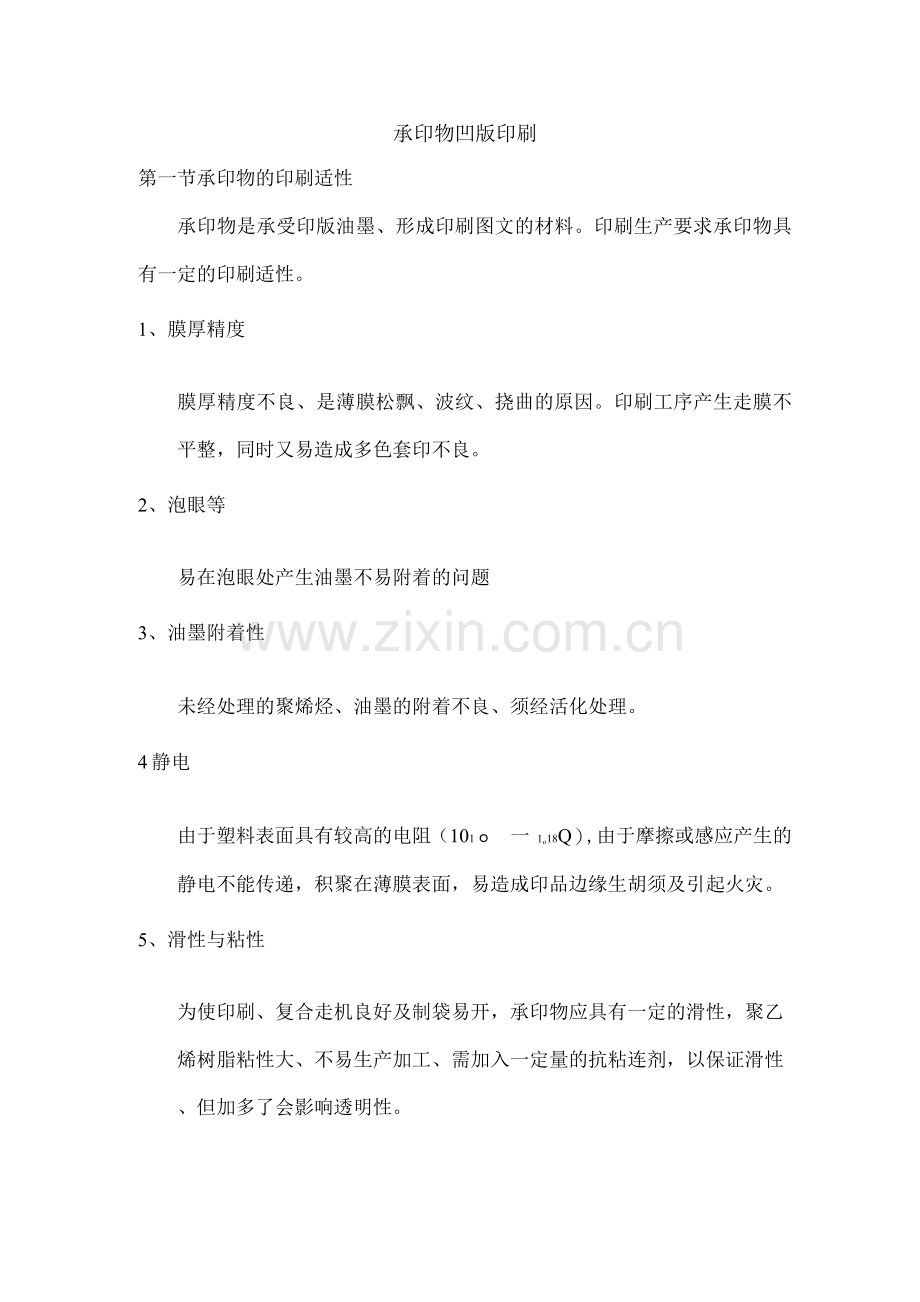

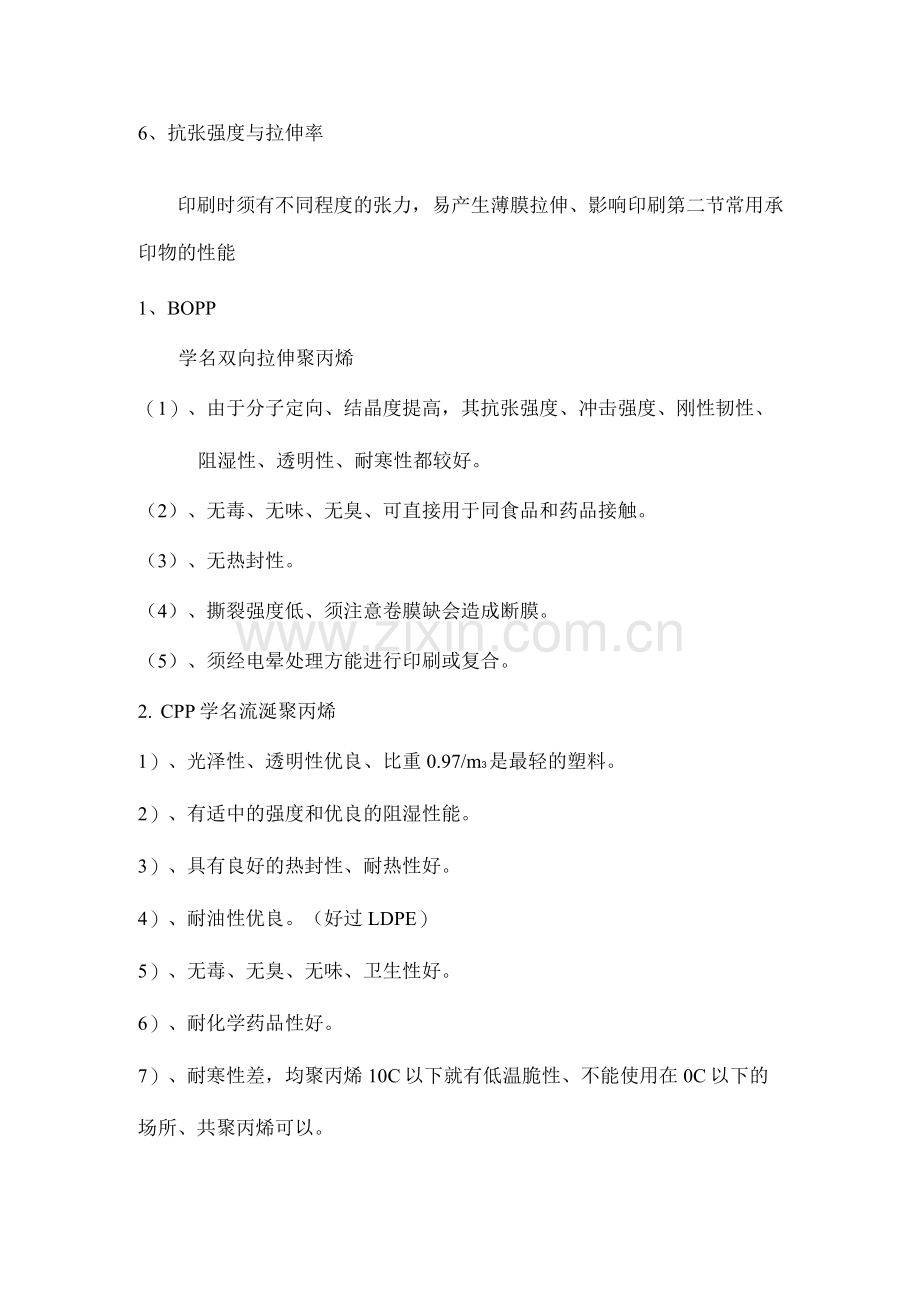

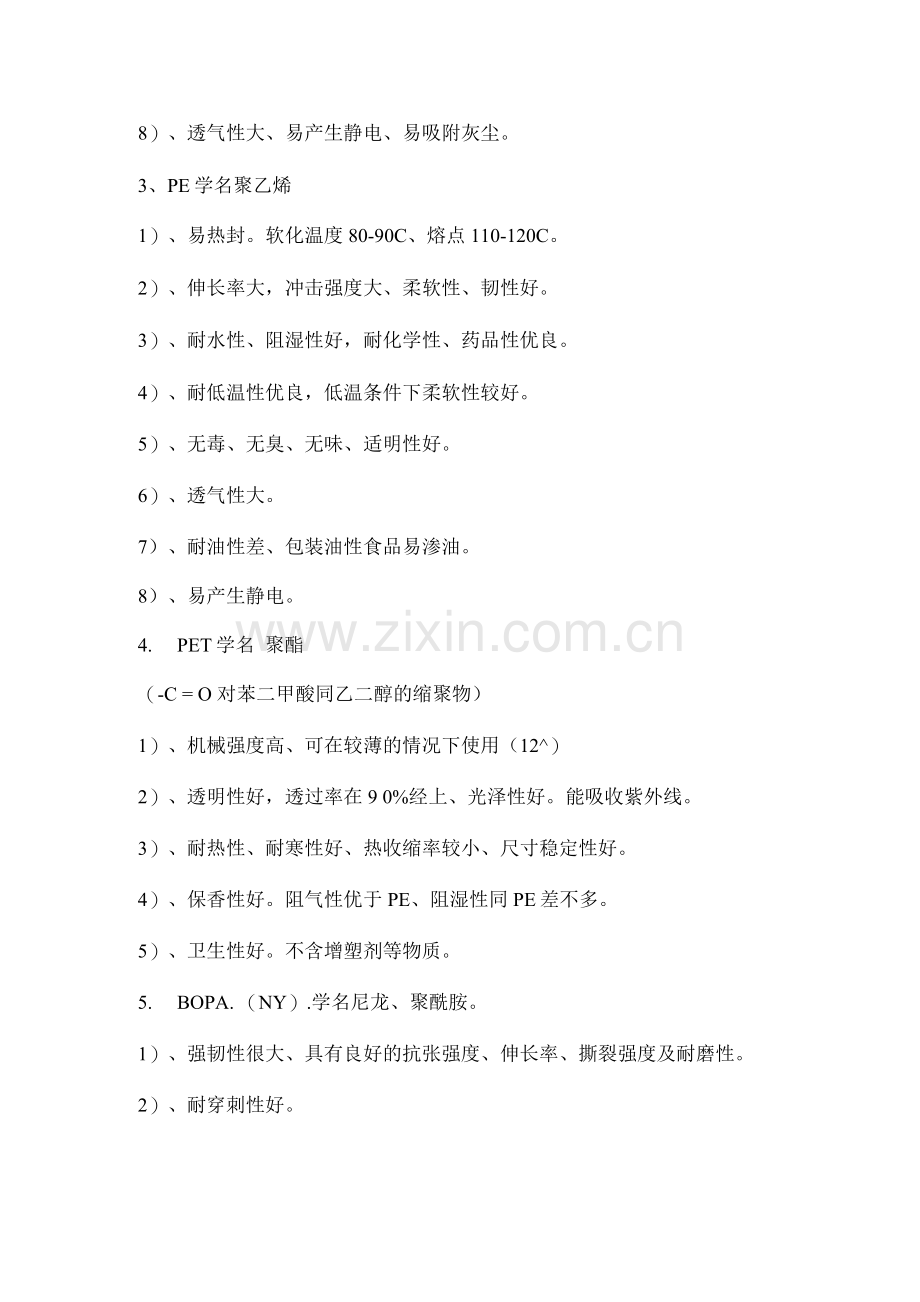

承印物凹版印刷第一节承印物的印刷适性承印物是承受印版油墨、形成印刷图文的材料。印刷生产要求承印物具有一定的印刷适性。1、膜厚精度膜厚精度不良、是薄膜松飘、波纹、挠曲的原因。印刷工序产生走膜不平整，同时又易造成多色套印不良。2、泡眼等易在泡眼处产生油墨不易附着的问题3、油墨附着性未经处理的聚烯烃、油墨的附着不良、须经活化处理。4静电由于塑料表面具有较高的电阻（101。一 1o18Q）,由于摩擦或感应产生的静电不能传递，积聚在薄膜表面，易造成印品边缘生胡须及引起火灾。5、滑性与粘性为使印刷、复合走机良好及制袋易开，承印物应具有一定的滑性，聚乙烯树脂粘性大、不易生产加工、需加入一定量的抗粘连剂，以保证滑性、但加多了会影响透明性。6、抗张强度与拉伸率印刷时须有不同程度的张力，易产生薄膜拉伸、影响印刷第二节常用承印物的性能1、BOPP学名双向拉伸聚丙烯（1）、由于分子定向、结晶度提高，其抗张强度、冲击强度、刚性韧性、阻湿性、透明性、耐寒性都较好。（2）、无毒、无味、无臭、可直接用于同食品和药品接触。（3）、无热封性。（4）、撕裂强度低、须注意卷膜缺会造成断膜。（5）、须经电晕处理方能进行印刷或复合。2. CPP学名流涎聚丙烯1）、光泽性、透明性优良、比重0.97/m3是最轻的塑料。2）、有适中的强度和优良的阻湿性能。3）、具有良好的热封性、耐热性好。4）、耐油性优良。（好过LDPE）5）、无毒、无臭、无味、卫生性好。6）、耐化学药品性好。7）、耐寒性差，均聚丙烯10C以下就有低温脆性、不能使用在0C以下的场所、共聚丙烯可以。8）、透气性大、易产生静电、易吸附灰尘。3、PE学名聚乙烯1）、易热封。软化温度80-90C、熔点110-120C。2）、伸长率大，冲击强度大、柔软性、韧性好。3）、耐水性、阻湿性好，耐化学性、药品性优良。4）、耐低温性优良，低温条件下柔软性较好。5）、无毒、无臭、无味、适明性好。6）、透气性大。7）、耐油性差、包装油性食品易渗油。8）、易产生静电。4. PET学名 聚酯（-C = O 对苯二甲酸同乙二醇的缩聚物）1）、机械强度高、可在较薄的情况下使用（12）2）、透明性好，透过率在9 0%经上、光泽性好。能吸收紫外线。3）、耐热性、耐寒性好、热收缩率较小、尺寸稳定性好。4）、保香性好。阻气性优于PE、阻湿性同PE差不多。5）、卫生性好。不含增塑剂等物质。5. BOPA. （NY）.学名尼龙、聚酰胺。1）、强韧性很大、具有良好的抗张强度、伸长率、撕裂强度及耐磨性。2）、耐穿刺性好。3）、低温特性优良、可在-60C2C使用。4）、耐油性、耐酸碱性、耐药品性、耐有机溶剂性好，具有一定的阻气性。5）、不易产生静电、印刷性好。6）、易吸水，尺寸稳定性较差。6. PVC 学名聚偏氯乙烯1）、透明性好、易成型。2）、透氧率、透水蒸汽性比LDPE小、有机溶剂透过率小。3）、着色性好、印刷适性，热封性好。4）、耐化学药品性好。5）、易于拉伸、须使用较小张力。7. AL 铝箔1）、阳光性、阻湿性、阻气性好。2）、传热快、易受热、易冷却。3）、不耐酸碱4）、易卷曲形成裂纹或起皱。5）、抗张强度低、使用张力应低于3kg/m。8。PT学名玻璃纸。1）、透明性好、光泽性好、印刷适性好。2）、抗张强度大、伸长率小、切割性好、机械适性优良。3）、不带静电或很少带静电、不易粘上灰尘。4）、撕裂强度小、易开。5）、耐油性好。6）、耐热性好。7）、阻气性好。8）、阻水性差、易变形。9）、卫生性好，无毒、无臭、无味。第三节塑料薄膜的润湿和粘着性前面讲过、承印薄膜可被表面张力小、接触角小的油墨所润湿，只有充分润湿、才有可能谈到进一步的铺展和粘着。表7 部分薄膜和溶剂的表面张力薄膜表面张力dgn/cm溶剂表面张力dgn/cm聚丙烯29-32苯、甲苯、二甲苯29聚乙烯31乙醇22. 7聚酯40-43异丙醇22尼龙46正丙醇23. 8聚氯乙烯39醋酸乙酯23. 9聚偏二氯乙烯40环己烷、正丁醇25纤维素塑料42-45环己酮18. 4聚苯乙烯33丙酮23. 7第四节薄膜对溶剂的吸附薄膜对溶剂的吸附是有选择性的。大致为CPP 甲苯一 PP 甲苯一NY异丙醇、甲苯KOPP甲苯 异丙醇甲苯PETa无显着选择KM 丁酮、甲苯（K-涂PVDC膜）若使用等量的甲苯、丁酮、醋酸乙酯、异丙醇混合溶剂、则各种薄膜的附溶剂的能力依次为：KM KOPP OPP CPP PT PET NY表8溶剂对薄膜的溶解性乙醇正丁醇异丙乙醋酸乙酯醋酸丁酯丙酮环己甲苯X醇醇烷聚乙烯XXXXXXXXX聚丙烯XXXXXXXX聚氯乙烯XXXX -OXOX 聚醋酸乙烯酯000XOOOO聚偏二氯乙烯XXXXXXXX聚酯XXXXXXXXX聚苯乙烯XXXX -OOO尼龙XXXXXX醋酸纤维素XXXXOX硝化纤维素XXXOOOO普通玻璃纸XXXXXXXXXO:溶解；:溶胀或部分溶剂；X：不溶。
