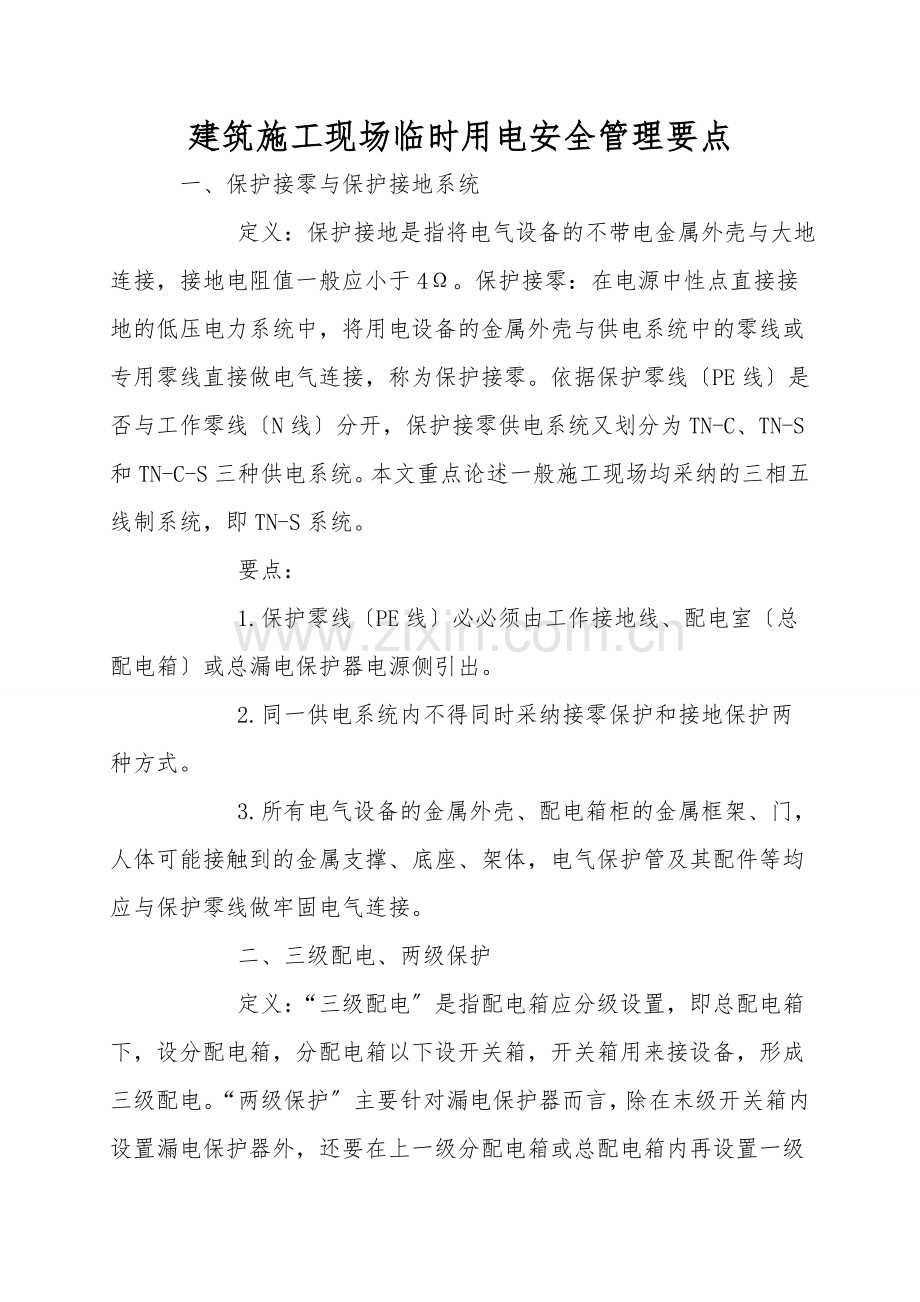

建筑施工现场临时用电安全管理要点
　　一、保护接零与保护接地系统
    　　定义：保护接地是指将电气设备的不带电金属外壳与大地连接，接地电阻值一般应小于4Ω。保护接零：在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。依据保护零线〔PE线〕是否与工作零线〔N线〕分开，保护接零供电系统又划分为TN-C、TN-S和TN-C-S三种供电系统。本文重点论述一般施工现场均采纳的三相五线制系统，即TN-S系统。
    　　要点：
    　　1.保护零线〔PE线〕必必须由工作接地线、配电室〔总配电箱〕或总漏电保护器电源侧引出。
    　　2.同一供电系统内不得同时采纳接零保护和接地保护两种方式。
    　　3.所有电气设备的金属外壳、配电箱柜的金属框架、门，人体可能接触到的金属支撑、底座、架体，电气保护管及其配件等均应与保护零线做牢固电气连接。
    　　二、三级配电、两级保护
    　　定义：“三级配电〞是指配电箱应分级设置，即总配电箱下，设分配电箱，分配电箱以下设开关箱，开关箱用来接设备，形成三级配电。“两级保护〞主要针对漏电保护器而言，除在末级开关箱内设置漏电保护器外，还要在上一级分配电箱或总配电箱内再设置一级漏电保护器，形成两级保护。
    　　要点：
    　　1.两级漏电保护器的参数相匹配，可按如下方法选择：分配电箱可选100～200mA，但不得超过30mA*s的限值；开关箱处不大于30mA，额定漏电动作时间应小于0.1s；用于潮湿的漏电保护器其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
    　　2.空气开关不能用作隔离开关，必必须选用肉眼可以识别分断点的开关。
    　　三、一机、一闸、一箱、一漏
    　　定义：所谓“一机一闸一箱一漏〞就是指每台电气设备必必须单独使用各自专用的一个开关电器、一个漏电保护器，严禁一个开关直接控制二台及以上用电设备。
    　　要点：
    　　1.箱内开关应贴上标有用电设备编号及名称的标签。
    　　2.箱内接线端子应牢固压接，严禁虚接。
    　　四、电器设备的设置应符合以下要求
    　　1.同一级电箱内，动力和照明线路分路设置，照明线路宜接在动力开关上侧。
    　　2.配电箱、开关箱应装设在干燥通风及常温的场所，四周应有足够二人同时工作的空间，四周不得堆放任何有碍操作、修理的物品。
    　　3.配电箱、开关箱内的工作零线，通过接线端子板连接，并与保护零线端子板分设，配电箱的外壳均作保护接零。重复接地电阻值都不得大于10Ω。
    　　五、安全电压
    　　定义：安全电压是不致危及人身安全的电压。我国规定的安全电压等级，即为防止因触电造成人身直接伤害事故而采纳的由特定电源供电的电压等级，一般分为42V、36V、24V、12V、6V.安全电压应依据使用环境、人员和使用方式等因素选用。
