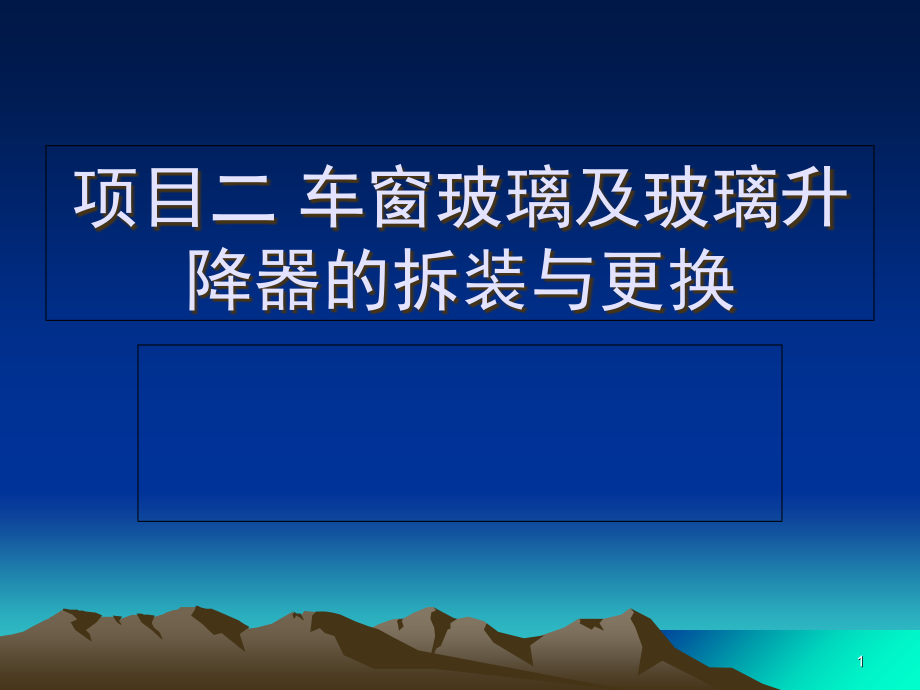

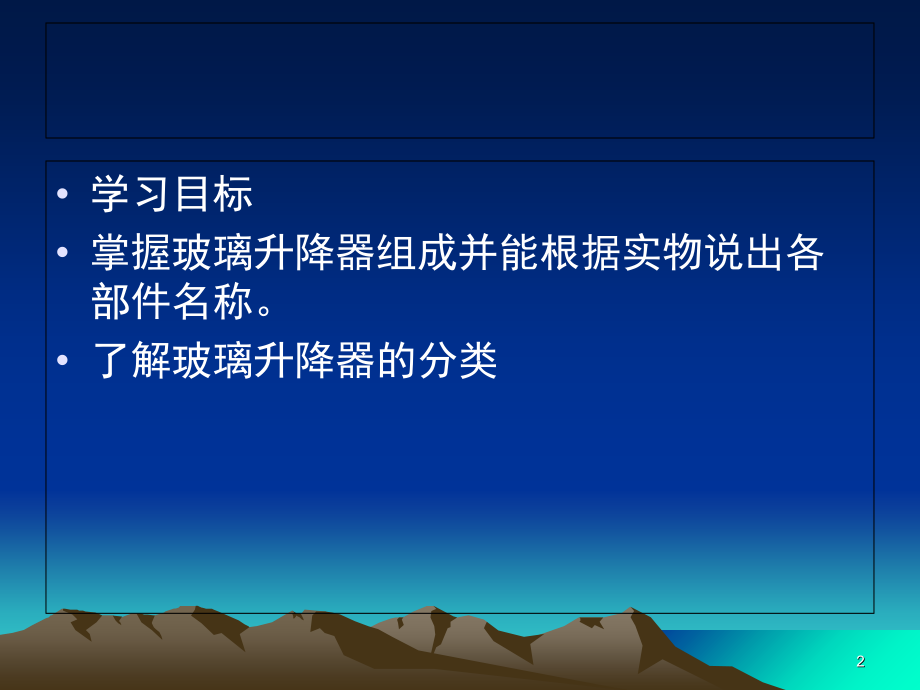

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,项目二 车窗玻璃及玻璃升降器的拆装与更换,1,学习目标,掌握玻璃升降器组成并能根据实物说出各部件名称。,了解玻璃升降器的分类,2,一 项目说明,1 概述,定义,玻璃升降器是汽车车窗玻璃的升降装置,分类,（1）按控制形式分,手动玻璃升降器和电动玻璃升降器,3,4,5,6,（2）按结构特点分,绳轮式,叉臂式,软轴式,7,8,9,绳轮式玻璃升降器特点：,零件少,质量轻,便于加工,所占空间小,常用于小型轿车。,（件少，质轻，空间小）,10,11,叉臂式玻璃升降器,是有座板、扇形齿板、玻璃托架、主动臂、从动臂、导向槽板、小齿轮轴组成。,叉臂式玻璃升降器特点：,零件较少、多数是冲压薄板制，工艺性好、,生产效率高，可靠性高.,特别适用于门窗玻璃大、负载重的车门中。这种结构,安装比较方便,，与门窗玻璃联结,稳定性好,，调节玻璃的位置比较容易。不足的是，玻璃升降时噪声要比绳轮式的大。,、,（薄板制，工艺好，效率高，稳定性好）,12,13,14,15,软轴式升降器,主要由摇窗电机、软轴、成形轴套、滑动支座、支架机构以及护套等组成。当电机旋转时，输出端上的链轮与软轴外轮廓啮合，带动软轴在成形轴套内移动，从而使与门窗玻璃相联结的滑动支座沿着支架机构中导轨上下运动，达到了升降玻璃的目的。,16,结构简单，性能可靠，使用寿命长,，对于不同的车型具有通用性等特点。,（简单，可靠，寿命长）,17,2 结构,汽车车窗的主要由车窗支柱框架、车窗玻璃与框架的连接件嵌条、焊接件、垫块等组成。,玻璃升降器一般由,电动机、减速器、导绳,、,导向板,、,玻璃安装托架构成。,18,19,玻璃升降器工作原理（以叉臂式玻璃升降器为例）,电动机带动齿轮转动，齿轮带动扇形齿板转动，扇形齿板和主动臂连接在一起，主动臂带动从动臂运动。主动臂和从动臂连同玻璃托架一起运动。,20,3 作用,玻璃升降器作用：操控车窗玻璃升降,（控升降）,车窗玻璃的基本功能：保证视野与采光，同时与车身形体相协调。,21,案例分析,200,7,年的马六,最近一段时间我们这老是下雨,一到雨天,四个车窗玻璃有时老会卡住,关上了就下不下来了,上次保养的时候,4,S店给弄了一下,好了几天,说是密封条脏了,给简单清洗了一下,用了,没,几天,没,想,到前两天一下雨,副驾和左后窗又都下不下来了,。,22,1:橡胶导槽变形.出现升降困难.但多数只会在某的位置犯卡.冲过这个故障点基本还可以自由升降.,2:卡在某位置完全不能继续升降或阻力非常大.有可能是玻璃升降器的塑料卡子变形.或升降器本身有问题.,3:有时升降器电机磨损无力.也会造成车窗升降困难.,23,24,二 技术标准与要求,1 玻璃升降时间：约7秒钟，并且玻璃在升降过程中一定要平稳匀速的在上升或下降。不能忽快忽慢。,2 玻璃升降电动机工作良好，无异响和卡滞。,3 玻璃升降槽一定要干净无异物或灰尘。,4 玻璃升降槽不能涂任何润滑脂。,5 玻璃导轨安装位置不要出现偏差。,25,谢谢观赏,26,
