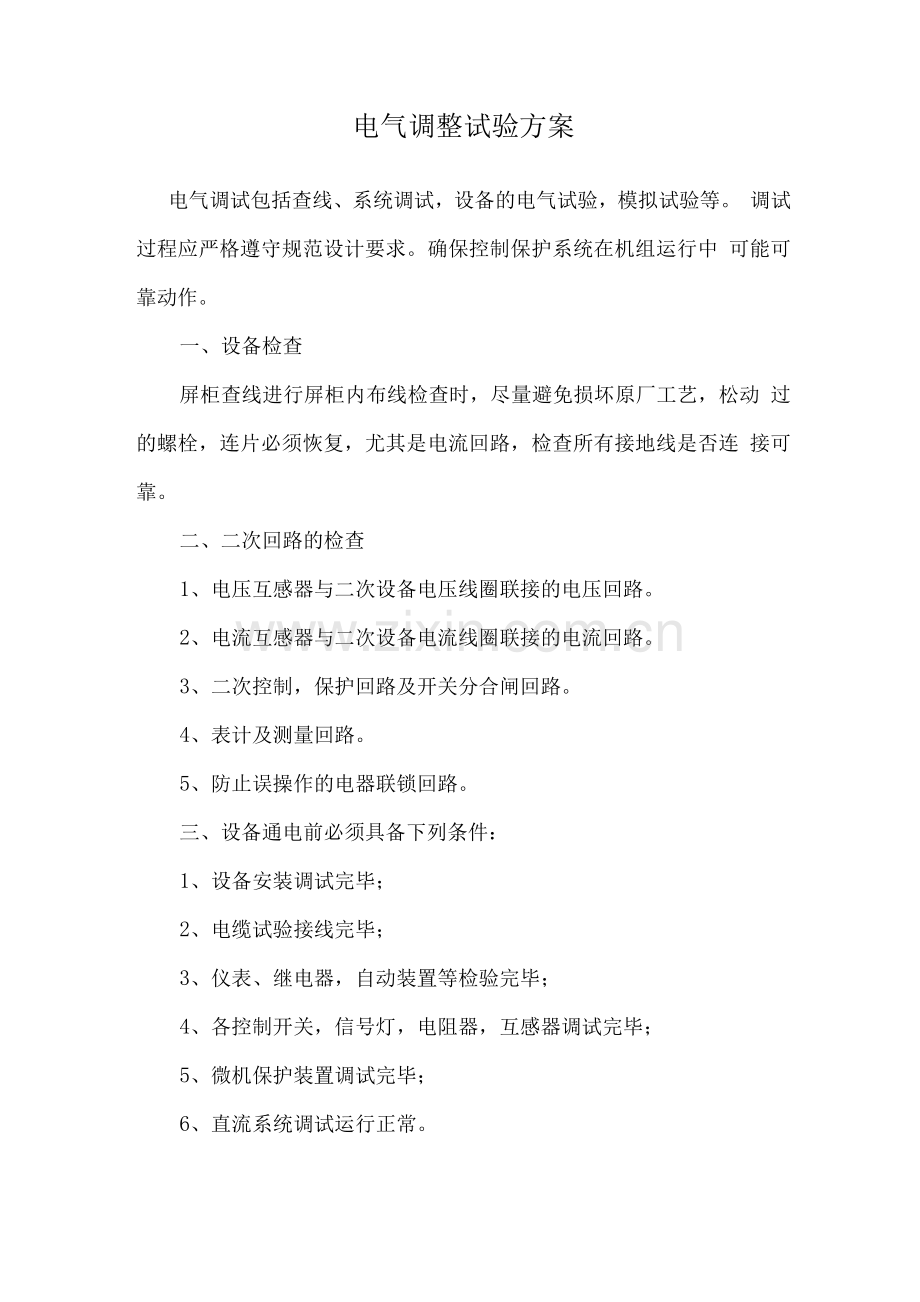

电气调整试验方案
电气调试包括查线、系统调试，设备的电气试验，模拟试验等。 调试过程应严格遵守规范设计要求。确保控制保护系统在机组运行中 可能可靠动作。
一、设备检查
屏柜查线进行屏柜内布线检查时，尽量避免损坏原厂工艺，松动 过的螺栓，连片必须恢复，尤其是电流回路，检查所有接地线是否连 接可靠。
二、二次回路的检查
1、电压互感器与二次设备电压线圈联接的电压回路。
2、电流互感器与二次设备电流线圈联接的电流回路。
3、二次控制，保护回路及开关分合闸回路。
4、表计及测量回路。
5、防止误操作的电器联锁回路。
三、设备通电前必须具备下列条件：
1、设备安装调试完毕；
2、电缆试验接线完毕；
3、仪表、继电器，自动装置等检验完毕；
4、各控制开关，信号灯，电阻器，互感器调试完毕；
5、微机保护装置调试完毕；
6、直流系统调试运行正常。
四、真空断路器试验
1、按照使用说明书，手动分合闸3〜5次，若无卡阻现象，便可
进行电动分合闸试验；
2、先以1%额定电压分合闸3〜5次，再以90%额定电压合闸， 65%额定电压合闸3〜5次，无异常后可进行调试工作；
3、绝缘拉杆的绝缘电阻不小于12MQ，交流耐压试验分闸状 态下，在真空灭弧室断加额定试验电压，不得发生贯穿性放电；
4、真空开关触头在分合时的同期性应不大于1.5mm。触头接触 电阻应符合规范要求；
5、分合闸线圈的绝缘电阻不低于10MQ，直流电阻应与出厂值 无明显差别；
6、断路器行程偏差应小于丑mm ,断路器合闸时，调整触头超行 程，使其为±3mm。
五、系统调试
1、隔离开关调试
(1 )开关对地绝缘电阻必须符合规范要求，触头表面清理干净， 无氧化和脏污，并涂适量导电脂。触头要有足够的压力，用0.05塞 尺检测插入深度不大于6mm ；
(2) 三相接触同期性偏差不大于±3mm ,动静触头要同心，偏差 小于或等于5°。
2、空气断路器调试
空气断路器是低压配电中的自动开关，安装使用中要保证触头接 触良好，操作机构要灵活自如，脱扣机构分励脱扣器，失压脱扣器， 过流脱扣器应调整适当并可靠运作。
3、系统整组试验及保护模拟试验
（1）送控制电源，信号电源，合闸电源，检查预告信号（警铃）、 事故信号（电笛）工作正常；
（2）做开关分合闸试验，检查信号灯指示是否正常，作保护模 拟试验时短接相应的继电器接点，观测断路器，继电器，信号光字牌， 预告信号，事故信号是否可靠，正确动作，若有问题，及时查找原因 并改正。
4、变压器试验
（1）测量各相绕组的直流电阻与出厂值比较不大于2% ；
（2）检查三段分接头转换后，各自的变比与铭牌数据比应无明 显差别，符合变压比的规律；
（3）检查联接组别，应符合铭牌标示；
（4）测量绕组连同套管一起的绝缘电阻和吸收比，不低于出厂 的 70% ；
（5）变压器的交流耐压试验，试验电压30KV历时1分钟无异 常现象；
（6）在额定电压下，冲击合闸试验及相位检查，冲合五次，应 无异常现象，相序必须与电网相序一致。
5、10KV电力电缆试验
（1）测量绝缘电阻包括电缆线芯对地（或金属屏蔽层）和各相 线间绝缘电阻；
（2）直流耐压试验：试验电压由1KV缓慢且分阶段均匀升压到 24KV，每阶段停留1分钟，并记录泄露电流值，泄露电流要符合规 范要求；
（3）电缆两端相序应一致并与电网相序吻合；
（4）电缆泄露电流有下列情况之一者，电缆可能有缺陷，应予 以更换：
A、泄露电流很不稳定；
B、泄露电流随试验电压的升高急剧上升；
C、泄露电流随时间的延长有上升现象。
6、电力电容器试验
（1）电容器的绝缘电阻采用10V摇表对地测量；
（2）并联电容器的交流耐压试验，19KV历时1分钟，无异常 情况；
（3）在额定电压下，对电力电容器组进行冲击合闸试验3次， 电容器组各相电流值不宜超过5%。
（4）母线、高压绝缘子，隔离开关，真空断路器，高压套管， 互感器一次线圈可综合进行交流耐压试验，试验电压24KV，历时1 分钟无异常。
7、避雷器的试验
(1)测量绝缘电阻，FZ, FCZ和CD型绝缘电阻值应与出厂无
明显差别，FS型避雷器的绝缘电阻不应小于25MQ;
(2)FS型阀式避雷器放电电压为16-19KV。
8、互感器试验
(1) 测量线圈的绝缘电阻；
(2) 交流耐压试验同(5)；
(3) 二次线圈的交流耐压试验标准为10V，可与二次回路一 起进行；
(4) 测量电流互感器励磁特性曲线，极性组别；
(5) 检查互感器变比应与铭牌相符；
(6) 测量电压互感器一次线圈直流电阻应与出厂前数值无明显 差别。
9、出水蝶阀、风机联动试验
机组高压开关柜分合闸试验完成后，进行联动试验，试验内容包 括蝶阀联动，风机联动。
(1) 将机组风机运行状态转换到联动位置，蝶阀转换开关放到 联动位置，分别送上各自的交流电源及控制电源。
(2) 在控制室合4KV机组高压开关柜真空断路器，此时，机组 风机应立即启动，蝶阀应在8秒钟以后缓缓开启。待蝶阀全部打开， 信号指示正确后，关闭蝶阀到15°时，真空断路器应立即跳闸，风机 随之停止运行，事故音响报警，且光字牌显示事故跳闸”，试验三次 均应正常。
