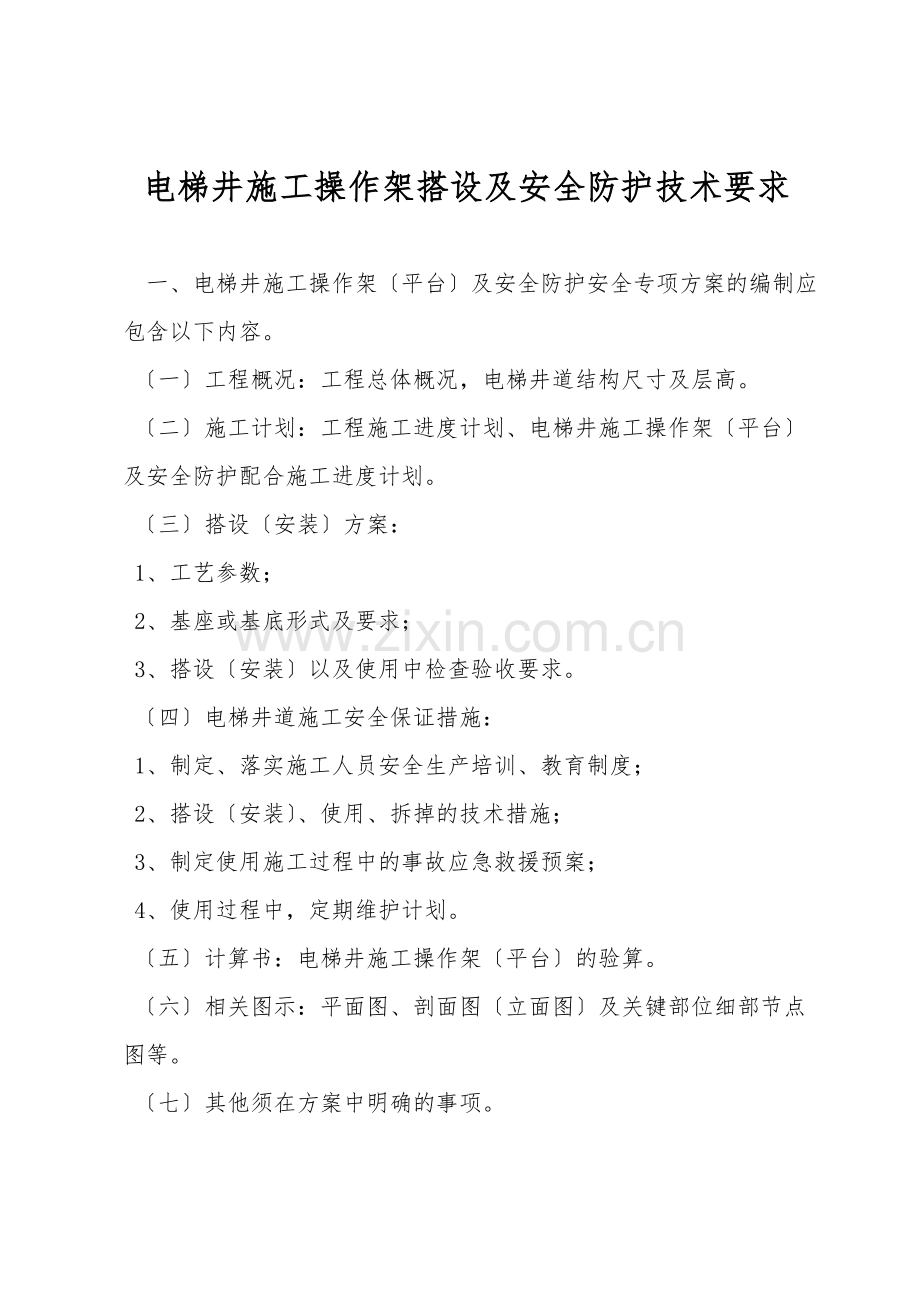

电梯井施工操作架搭设及安全防护技术要求

一、电梯井施工操作架〔平台〕及安全防护安全专项方案的编制应包含以下内容。
〔一〕工程概况：工程总体概况，电梯井道结构尺寸及层高。
〔二〕施工计划：工程施工进度计划、电梯井施工操作架〔平台〕及安全防护配合施工进度计划。
〔三〕搭设〔安装〕方案：
1、工艺参数；
2、基座或基底形式及要求；
3、搭设〔安装〕以及使用中检查验收要求。
〔四〕电梯井道施工安全保证措施：
1、制定、落实施工人员安全生产培训、教育制度；
2、搭设〔安装〕、使用、拆掉的技术措施；
3、制定使用施工过程中的事故应急救援预案；
4、使用过程中，定期维护计划。
〔五〕计算书：电梯井施工操作架〔平台〕的验算。
〔六〕相关图示：平面图、剖面图〔立面图〕及关键部位细部节点图等。
〔七〕其他须在方案中明确的事项。

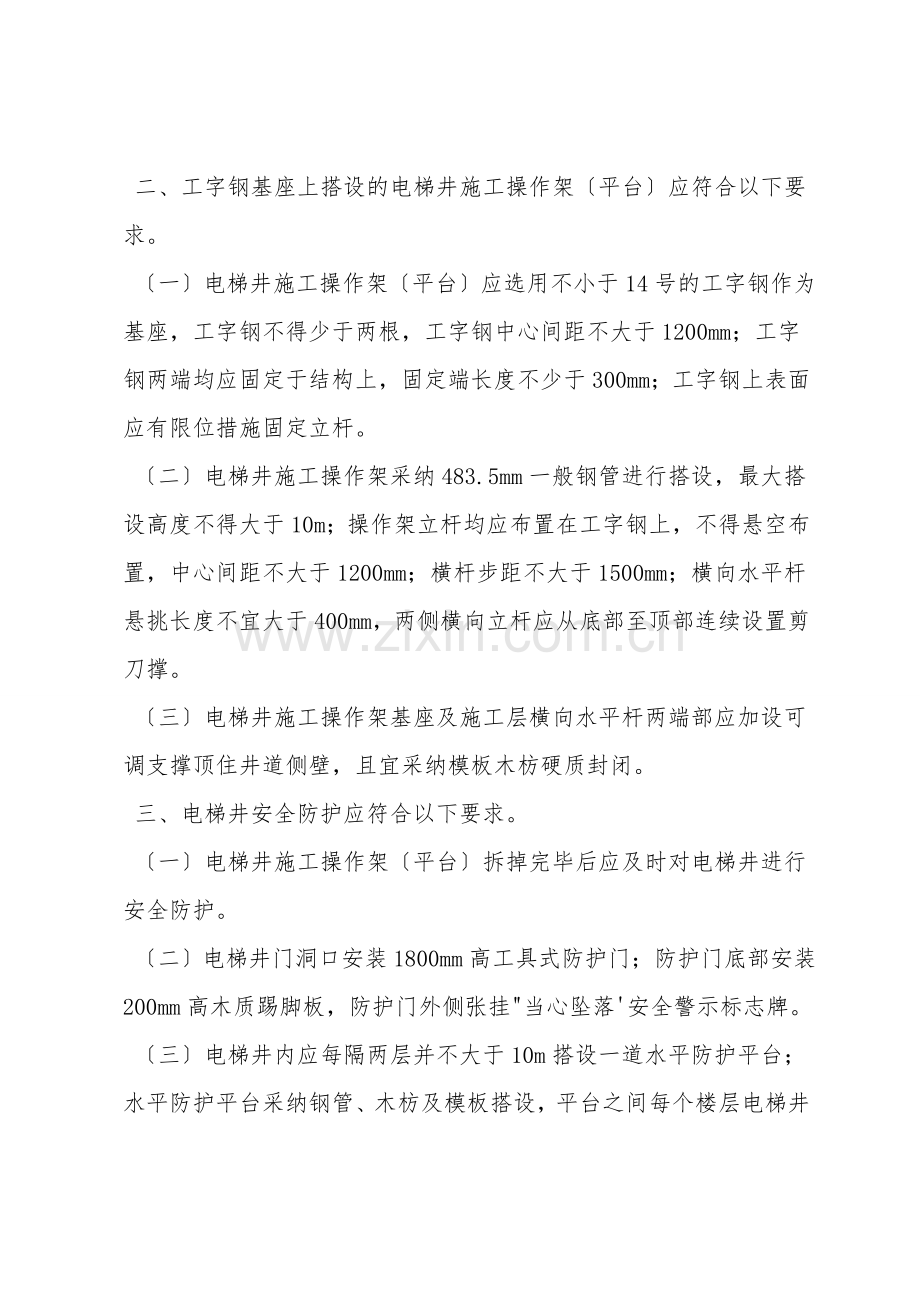

二、工字钢基座上搭设的电梯井施工操作架〔平台〕应符合以下要求。
〔一〕电梯井施工操作架〔平台〕应选用不小于14号的工字钢作为基座，工字钢不得少于两根，工字钢中心间距不大于1200mm；工字钢两端均应固定于结构上，固定端长度不少于300mm；工字钢上表面应有限位措施固定立杆。
〔二〕电梯井施工操作架采纳483.5mm一般钢管进行搭设，最大搭设高度不得大于10m；操作架立杆均应布置在工字钢上，不得悬空布置，中心间距不大于1200mm；横杆步距不大于1500mm；横向水平杆悬挑长度不宜大于400mm，两侧横向立杆应从底部至顶部连续设置剪刀撑。
〔三〕电梯井施工操作架基座及施工层横向水平杆两端部应加设可调支撑顶住井道侧壁，且宜采纳模板木枋硬质封闭。
三、电梯井安全防护应符合以下要求。
〔一〕电梯井施工操作架〔平台〕拆掉完毕后应及时对电梯井进行安全防护。
〔二〕电梯井门洞口安装1800mm高工具式防护门；防护门底部安装200mm高木质踢脚板，防护门外侧张挂"当心坠落'安全警示标志牌。
〔三〕电梯井内应每隔两层并不大于10m搭设一道水平防护平台；水平防护平台采纳钢管、木枋及模板搭设，平台之间每个楼层电梯井内应增设一道水平兜网。
〔四〕水平防护平台搭设方法
电梯井道内每隔两结构层且不大于10 m应搭设一道水平硬质隔断。水平硬质隔断的搭设应依据井道尺寸，在电梯门洞侧及对面剪力墙内预埋穿墙60PVC套管，待电梯井模板及施工操作架拆掉后，将钢管插入预埋的穿墙60PVC套管内,采纳钢管扣件搭设纵横向井字形水平隔断基座，基座纵向钢管应插入剪力墙预留洞内且伸出剪力墙应不小于150 mm，钢管两端另增加限位钢管予以固定；基座上面采纳模板木枋进行硬质封闭。禁止采纳井壁内预留钢筋头或采纳可调支托顶住井壁等简单方式作为基座固定端。
〔五〕安全平网的挂设
每两层水平硬质隔断之间的楼层电梯井道内应增设一道安全平网。安全平网应牢固挂设在穿墙钢管、预埋挂钩等可靠受力构件上。安全平网的规格尺寸、材质和系绳连接方式应符合安全网〔GB 5725-2009〕标准。安全平网的相邻两系绳间距应不大于0.75m，网与井壁的间隙应不大于100 mm。
工字钢基座上搭设的电梯井施工操作架〔平台〕及安全防护的相关参照实例示意图可在武汉建设安全网"公告通知'栏下载。
