桥墩脚手架专项方案(带受力计算).docx

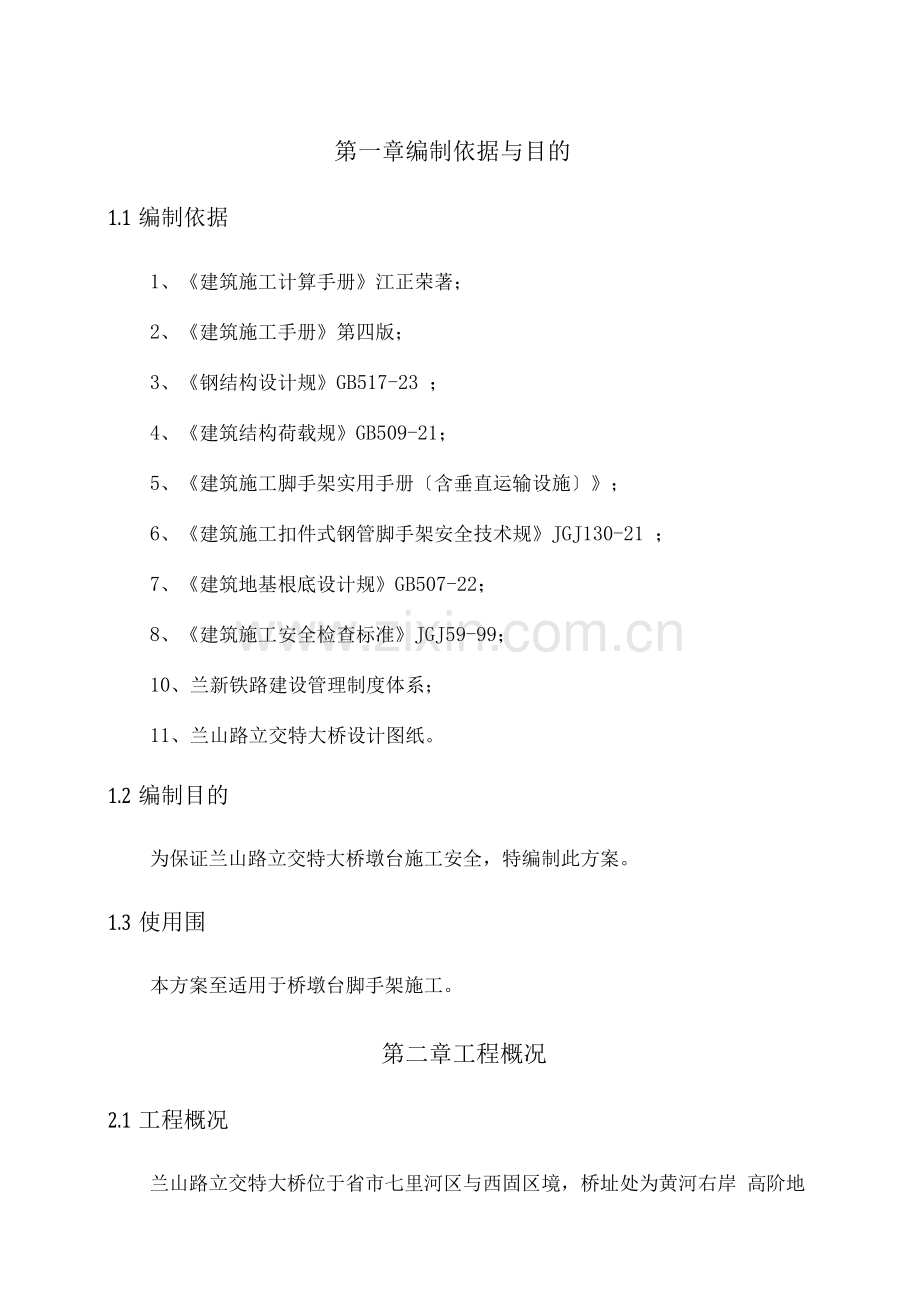

第一章编制依据与目的
1.1编制依据
1、《建筑施工计算手册》江正荣著；
2、《建筑施工手册》第四版；
3、《钢结构设计规》GB517-23 ；
4、《建筑结构荷载规》GB509-21；
5、《建筑施工脚手架实用手册〔含垂直运输设施〕》；
6、《建筑施工扣件式钢管脚手架安全技术规》JGJ130-21 ；
7、《建筑地基根底设计规》GB507-22；
8、《建筑施工安全检查标准》JGJ59-99；
10、兰新铁路建设管理制度体系；
11、兰山路立交特大桥设计图纸。
1.2编制目的
为保证兰山路立交特大桥墩台施工安全，特编制此方案。
1.3使用围
本方案至适用于桥墩台脚手架施工。
第二章工程概况
2.1工程概况

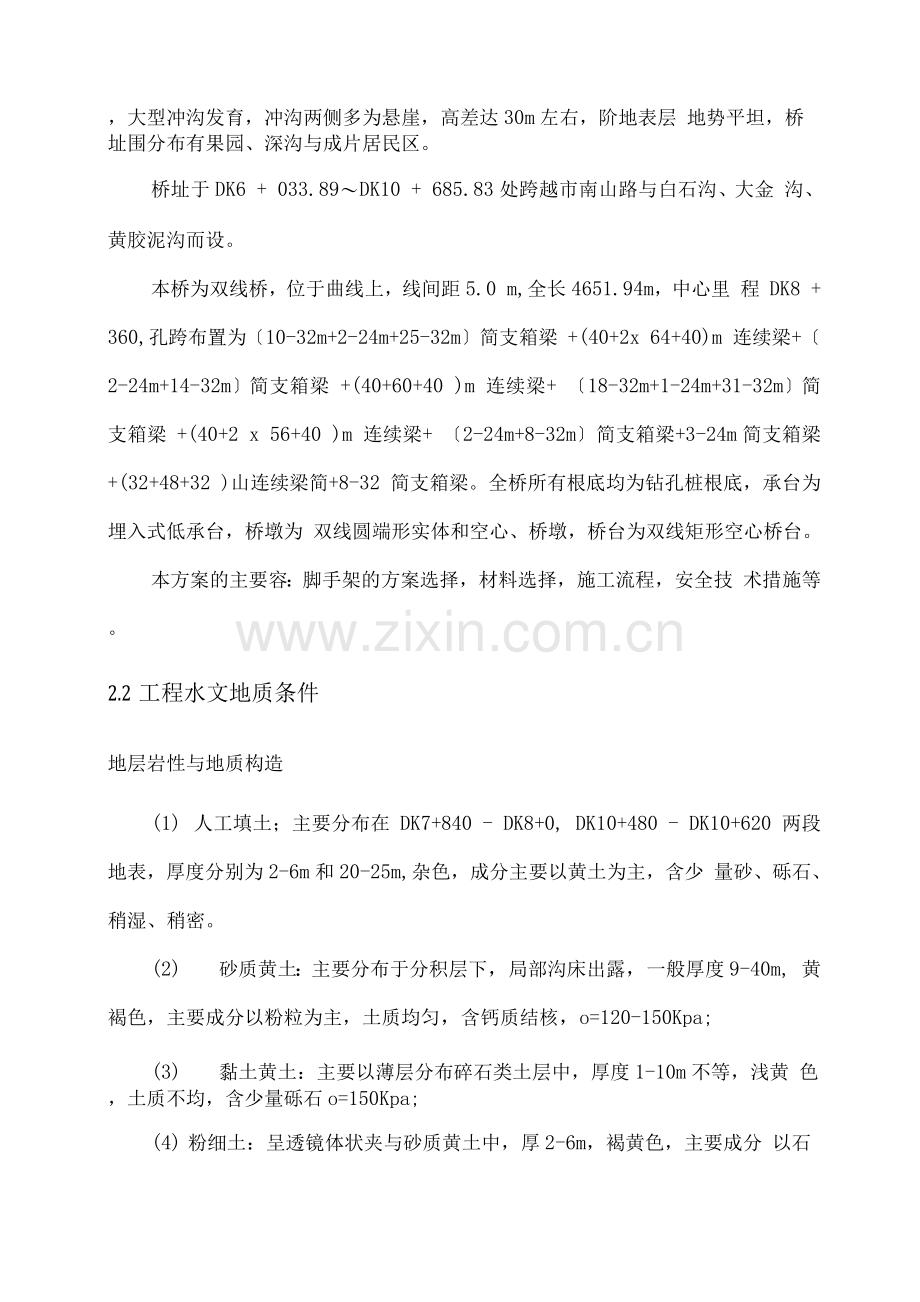

兰山路立交特大桥位于省市七里河区与西固区境，桥址处为黄河右岸 高阶地，大型冲沟发育，冲沟两侧多为悬崖，高差达30m左右，阶地表层 地势平坦，桥址围分布有果园、深沟与成片居民区。
桥址于DK6 + 033.89〜DK10 + 685.83处跨越市南山路与白石沟、大金 沟、黄胶泥沟而设。
本桥为双线桥，位于曲线上，线间距5.0 m,全长4651.94m，中心里 程 DK8 + 360,孔跨布置为〔10-32m+2-24m+25-32m〕简支箱梁 +(40+2x 64+40)m 连续梁+〔2-24m+14-32m〕简支箱梁 +(40+60+40 )m 连续梁+ 〔18-32m+1-24m+31-32m〕简支箱梁 +(40+2 x 56+40 )m 连续梁+ 〔2-24m+8-32m〕简支箱梁+3-24m简支箱梁+(32+48+32 )山连续梁简+8-32 简支箱梁。全桥所有根底均为钻孔桩根底，承台为埋入式低承台，桥墩为 双线圆端形实体和空心、桥墩，桥台为双线矩形空心桥台。
本方案的主要容：脚手架的方案选择，材料选择，施工流程，安全技 术措施等。
2.2工程水文地质条件
地层岩性与地质构造
(1) 人工填土；主要分布在 DK7+840 - DK8+0, DK10+480 - DK10+620 两段地表，厚度分别为2-6m和20-25m,杂色，成分主要以黄土为主，含少 量砂、砾石、稍湿、稍密。
(2) 砂质黄土：主要分布于分积层下，局部沟床出露，一般厚度9-40m, 黄褐色，主要成分以粉粒为主，土质均匀，含钙质结核，o=120-150Kpa;
(3) 黏土黄土：主要以薄层分布碎石类土层中，厚度1-10m不等，浅黄 色，土质不均，含少量砾石o=150Kpa;
(4) 粉细土：呈透镜体状夹与砂质黄土中，厚2-6m，褐黄色，主要成分 以石英，长石为主，云母次之，o=150-2Kpa;
(5) 中砂：呈透镜体状夹与砂质黄土中，厚2-6m，褐黄色，主要成分英， 长石为主，加砾砂薄层o=25Kpa;
(6) 细圆砾土：呈层状分布于砂质黄土层下，灰色，浅灰色，浑圆状， 粒石成分主要为石英，石质坚硬，具有胶结性，o=450Kpa;
(7) 粗圆砾土：呈层状分布于砂质黄土层下，灰色，浅灰色，浑圆状， 粒石成分主要为石英岩，砂岩，花岗岩为主o=550Kpa;
(8) 泥岩夹砂岩：棕红色，大里程有裸露，基岩面埋深大于57m，主要 成分黏土矿质，泥质结构，层状构造o=450Kpa;
不良地质和特殊岩土
泥石流、黄土陷穴、人工坑洞、
水文地质特征
A、地表水特征
桥址所经过沟未见有常年流水
B、地下水类型、埋藏情况与变化特征
根据调查，场地水文地质条件较为简单，该桥址地下水埋藏较深，勘 探深度未见地下水位。
第三章脚手架方案选择
本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，
应充分考虑以下几点:
1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限，能够充分满足预期的安全性和 耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便， 便于检查验收；
5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要 求，要符合相关文明标化工地的有关标准。
6、结合以上脚手架设计原那么，同时结合本工程的实际情况，综合考 虑了以往的施工经验，决定采用以下脚手架方案：钢管落地式脚手架。
第四章脚手架材料选择
1、钢管落地脚手架，选用外径48mm，壁厚3mm，钢材强度等级Q235, 钢管外表应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢 管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资 质的试验单位，进展钢管抗弯、抗拉等力学试验，试验结果满足设计要求 后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管 脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供， 不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配, 贴和面应平整，活动部位灵活，夹紧钢管时开处最小距离不小于5mm。钢 管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送 有相关国家资质的试验单位，进展扣件抗滑力等试验，试验结果满足设计 要求后方可在施工中使用。
3、搭设架子前应进展保养，除锈并统一涂色，颜色力求环境美观。脚 手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆红白相间色。底 排立杆、扫地杆均漆红白相间色。
4、脚手板、脚手片采用符合有关要求。
5、安全网采用密目式安全网，网目应满足20目/1^2，做耐贯穿 试验不穿透的单网重量在3kg以上，颜色应满足环境效果要求， 选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证， 以与建筑安全监视管理部门发放的准用证。
第五章脚手架搭设流程与要求
5.1操作流程
1、落地脚手架搭设的工艺流程为：场地平整、夯实-根底承载力实验、 材料配备T定位设置通长脚手板、底座T纵向扫地杆T立杆T横向扫地杆 -小横杆-大横杆〔搁栅〕-剪刀撑-铺脚手板-扎防护栏杆-扎安全网。
2、定距定位：根据模板构造要求在桥墩四角用尺量出、外立杆离墙距 离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标 记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
3、在搭设首层脚手架过程中，沿四周每框架格设一道斜支撑，拐角处 双向增设。当脚手架操作层高出斜撑顶两步时，宜先立外排，后立排，其
余按下构造要求搭设。
5.2施工步骤
1、地基处理
(1) 兰乌二线施〔桥〕参07结合兰山路立交特大桥专业设计图对照发现， 局部桥墩边缘距承台边缘较远，脚手架立杆可直接立在承台上，只需设钢 垫板，不需要进展地基处理.
(2) 路线左右侧圆端顶帽已超出承台围，需对土地基进展处理，从承台边 缘向外围按照3-5%。找坡。回填土夯实后，搭设脚手架上下于等于15m时， 上面铺设5cm厚、20cm宽以上的脚手板；搭设脚手架高度在〔15-40〕m时， 上面铺设15cm厚、C15混凝土垫层沿桥墩周围通长布置；之后在脚手板上 放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进展放线定位， 铺设木脚手板要平稳，不得悬空。
(3) 下雨过后要对脚手架架体根底进展全面检查，严禁脚手架基底积水下 沉。
2、排水措施
在距脚手架外排立杆外0.5米处，设置一排水沟，排水沟坡度为3-5%o 在核实位置设出，引排到指定地点，或者在最低点，设置积水坑，水流 入坑，用潜水泵将水排出场外。
3、立杆设置
(1) 脚手架采用双排双立杆，立杆顶端高出结构1.5米，立杆接头采用 对接扣件连接，立杆与横杆采用直角扣件连接。
(2) 脚手架立杆纵距1.5m,横距1m，步距1.8m；侧立杆距模板边缘不
超过20cm。

立杆与排水示意图
图1

(3) 脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对
接接头交织布置，高度方向相互错开50cm以上，且要求相邻接头不应在同 步同跨，以保证脚手架的整体性。
(4) 立杆应设置垫木和钢底座，并设置纵横方向扫地杆，采用直角扣件
固定在距底座下皮20 处的立杆上。
(5) 立杆的垂直偏差应控制在不大于架高的1 / 4。
⑹同排外侧两根立杆连线与墩身外表垂直。
4、大横杆、小横杆设置
(1) 大横杆在脚手架高度方向的间距1.8m,以便立网挂设，大横杆置于
立杆里面，每侧外伸长度为15cm。
(2) 用直角扣件与立柱扣紧；其长度大于3跨、不小于6米，同一步大
横杆四周要交圈。大横杆采用对接扣件连接，其接头交织布置，不在同步、 同跨。相邻接头水平距离不小于50 ，各接头距立杆的距离不大于50 。
(3) 按立杆与大横杆交点〔主节点〕与大横杆跨中设置小横杆，小横杆 与墩台身外表垂直，主节点处两端采用直角扣件扣紧在立柱上，跨横杆处 扣紧在大横杆上，以形成空间结构整体受力。
(4) 根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设

5、剪刀撑
(1) 本脚手架剪刀撑随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿 架高连续布置。
(2) 脚手架外侧立面必须设剪刀撑，剪刀撑一般每5步5跨设置一道， 斜杆与地面的夹角为50.2度。斜杆相交点处于同一条直线上，并沿架高连 续布置。
(3) 剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头 上，两端分别用旋转扣件固定，在其中间每个主节点处均设固定点。所有
固定点距主节点距离不大于15。
(4) 最下部的斜杆与立杆的连接点距地面的高度控制在30。
(5) 施工中应根据结构物的高度与脚手架的长度和宽度，结合现场实际 情况合理设置剪刀撑和斜撑。
(6) 剪刀撑的杆件连接采用搭接，其搭接长度＞1 ，并用不少于2 个旋转扣件固定，端部扣件盖板的边缘至杆端的距离》10 。
6、脚手板铺设
(1) 脚手板首选采用松木，厚5 、宽20 - 30 、长度不少于3.5米 的硬木板；也可以采用竹串片脚手板。
(2) 脚手板设置在3根横向水平杆上，并在两端8 处用直径1.2的 镀锌铁丝箍绕2〜3圈固定。当脚手板长度小于2米时，可采用两根小横杆， 各杆距接缝的距离均不大于15 。
(3) 里外立杆间应满铺脚手板。拐角交接处平整，防止出现探头与空档 现象，铺设时要选用完好无损的脚手板，发现有破损的要与时更换。
7、斜道
(1) 墩台高度不大于6m的脚手架，采用一字型斜道；
(2) 墩台高度大于6m的脚手架，采用之字型斜道；
(3) 斜道宜附着外脚手架或建筑物设置；斜道宽度不小于0.6m,坡度采 用1 ： 1；拐弯处应设置平台，其宽度不应小于斜道宽度；
(4) 斜道两侧与平台外围均应设置栏杆与挡脚板。栏杆高度应为1.2m, 挡脚板高度不应小于20cm；
(5) 斜道脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托 杆间距不应大于50cm;脚手板顺铺时，接头宜采用搭接；下面的板头应压 住上面的板头，板头的凸棱外宜采用三角木填顺；斜道脚手板上应设置防 滑木条，木条厚度宜为2〜3cm。
8、防护设施
(1) 在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过 两层，设置安全网防护。
(2) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭， 且将安全网固定在脚手架外立杆里侧。
(2) 选用18铅丝挂安全网，要求严密、平整。
(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护 栏杆不少于2道，高度分别为0.6m和1.2m。

图3防护栏杆示意图
第六章脚手架的检查与验收
1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进 展检查，经检查合格后方可交付使用。
2、脚手架搭设完成后，由单位工程负责人组织技术安全人员进展检查 验收。。
3、验收时应具备以下文件：
(1) 脚手架构配件的出厂合格证或质量分类合格标志；
(2) 脚手架工程的施工记录与质量检查记录；
(3) 脚手架搭设过程中出现的重要问题与处理记录，
(4) 脚手架工程的施工验收报告。
4、脚手架工程的验收，除查验有关文件外，还应进展现场检查，检查 应着重以下各项，并记入施工验收报告。
⑴构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可 靠；
(2) 安全网的挂与扶手的设置是否齐全；
(3) 根底是否平整坚实、支垫是否符合规定；
(4) 垂直度与水平度是否合格。
第七章脚手架搭设安全技术措施
7.1技术保障措施
1、架子搭设完毕，用合格密目安全网铺围护于架子的外围与底部。
2、钢管与扣件进场前应经过检查挑选(选择标准应符合规JGJ 130-2 第3条)，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。 每个螺栓的预紧力在40N・m〜65 N・m之间。
3、架子搭设到10m高度时由架子搭设人员进展自检；架子搭设完毕后 由搭设会同施工单位、监理单位对整个脚手架进展验收检查，验收合格后 方可投入使用。
4、严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在 脚手架上；脚手架严禁悬挂起重设备。
5、脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未 经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。 其中在脚手架使用期间，以下杆件严禁拆除：主节点处横、纵向水平杆。
7.2质量保障措施
1、操作人员作业前必须进展岗位技术培训与安全教育。
2、技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底， 并传达至所有操作人员。
3、脚手架必须严格依据本《施工方案》进展搭设；搭设时，技术人员 必须在现场监视搭设情况，保证搭设质量达到设计要求。
4、脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进 展验收，发现不符合要求处，必须限时或立即整改。7.3安全保障措施
1、操作人员必须持有登高作业操作证，方可上岗。
2、架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、 物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全 带，未佩戴安全防护用品不得上架子。
3、在架子上施工的各工种作业人员，应注意自身安全；不得随意向下、 向外抛、掉物品，不得随意拆除安全防护装置。
4、雨、雪、雾与六级以上大风等天气，严禁进展脚手架搭设、拆除工 作。
5、应设安全员负责对脚手架进展经常检查和保修。
(1) 在以下情况下，必须对脚手架进展检查
a在六级以上大风和大雨后
b停用超过二个月，复工前。
(2) 检查保修项目
a各主节点处各杆件的安装、构造是否符合《施工方案》的要求；
b扣件螺丝是否松动；
c安全防护措施是否符合要求。
6、在脚手架上进展电、气焊作业时，必须有防火措施和专人看护，安
全员巡视检查。
7、脚手架必须有防止坠物伤人的防护措施。
8、搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入。
9、钢管架应设置避雷针，分置于外架四角立杆之上，并联通大横杆， 形成避雷网络，并检测接地电阻不大于30Q。
10、脚手架不得搭设在架空线路的安全距离，并做好可靠的安全接地 处理。
11、定期检查脚手架，发现问题和隐患，在施工作业前与时维修加固， 以达到巩固稳定，确保施工安全。
12、脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹蔑、塑 料蔑混用。
13、脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿 防滑鞋。
14、保证脚手架体的整体性，不得截断架体。
15、脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方 可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
16、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大 于3kN/m2，确保较大安全储藏。
17、结构施工时不允许多层同时作业，同时作业层数不超过两层。
18、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。
第八章脚手架拆除安全技术措施
1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划， 有计划的进展拆除。
2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设 专人指挥，禁止非作业人员进入。
3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑 鞋。
4、拆架程序应遵守“由上而下，先搭后拆 的原那么，即先拆脚手板、 剪刀撑，而后拆小横杆、大横杆、立杆等，并按“一步一清 原那么依次 进展。严禁上下同时进展拆架作业。
5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、剪刀撑 时，应先拆除中间扣件，然后托住中间，再解端头扣。
6、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的 结扣时，应先通知对方，以防坠落。
7、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
8、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚 后方可离开。
9、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点 随拆随运，分类堆放，“当天拆当天清，拆下的扣件和铁丝要集中回收 处理。
10、输送至地面的杆件，应与时按类堆放，整理保养。
11、当天离岗时，应与时加固尚未拆除局部，防止存留隐患造成复岗
后的人为事故。
14、如遇强风、大雨、雪等特殊气候，不应进展脚手架的拆除，严禁 夜间拆除。
15、翻掀垫铺竹串片脚手板应注意站立位置，并应自外向里翻起竖立， 防止外翻将竹串片未去除的残留物从高处坠落伤人。
第九章钢管落地脚手架计算书
扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全 技术规》(JGJ130-21)、《建筑地基根底设计规》(GB 507-22)、《建 筑结构荷载规》(GB 509-21)、《钢结构设计规》(GB 517-23)等编 制。
9.1参数信息
1、脚手架参数
搭设尺寸为：立杆的横距为1m，立杆的纵距为1.5m，大小横杆的步距 为 1.8 m；
排架距模板边缘长度为15cm；
采用的钢管类型为①48x3.0；
横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为1.；
2、活荷载参数
施工均布活荷载标准值:3.0 kN/m2 ；脚手架用途:结构脚手架；
同时施工层数:1层；
3、风荷载参数
桥址处于山谷中，风力较小，根本风压0.4 kN/m2；
风荷载高度变化系数^z为0.62，风荷载体型系数^s为1.13;
脚手架计算中考虑风荷载作用；
4、静荷载参数
脚手板自重标准值(kN/m2):0.3；
安全设施与安全网(kN/m2):0.5；
脚手板类别：木板脚手板；
每米脚手架钢管自重标准值(kN/m):0.033；
脚手板铺设总层数:8；
5、地基参数
地基土类型:粉质粘土；地基承载力标准值(kPa):150.；
立杆根底底面面积(m2):0.3；地基承载力调整系数:1.。
9.2小横杆的计算：
根据JGJ130-21第条规定，小横杆按照简支梁进展强度和挠 度计算，大横杆在小横杆的下面。小横杆自重，脚手板自重作为恒载，在 最不利荷载布置下计算小横杆的最大弯矩和变形。
1、荷载值计算
小横杆的自重简化为均布荷载：q1= 0.033kN/m；
脚手板的自重简化为均布荷载：q2=0.3 x 0.75=0.225 kN/m；
活荷载标准值：P=3 x 1 x 0.75 =2.25 kN；
最不利位置部载如以下图：

图4小横杆力学简图
2、受力验算
小横杆净跨径为1米，总长为1.3米；
均布荷载最大弯矩〔跨中〕计算公式如下：
M qmaxq1q2好8
M^ = 〔 1.3 x 0.033+0.225〕x 12/8 = 0.033 kN.m;
集中荷载最大弯矩〔跨中〕计算公式如下：
MPl「'4
pmax'
Mpmax = 2.25 x 1/4 = 0.563 kN.m ;
最大弯矩 M= Mqmax + Mpmax = 0.596 kN.m;
最大应力计算值。=M / W = 0.596 x 106/4490=132.848 N/mm2；
小横杆的最大弯曲应力。=132.848 N/mm2小于小横杆的抗压强度设计
值205 N/mm2，满足要求!
3、挠度验算
最大挠度考虑为小横杆和脚手板自重均布荷载与活载集中荷载的设计
值最不利分配的挠度和；
均布荷载引起的最大挠度计算公式如下：
V5ql“384EI
qmax
Vqmax=5x〔 0.033+0.225〕x 104/(384 x 2.06 x 105 x 1078) = 0. 151 mm;
集中荷载标准值最不利分配引起的最大挠度计算公式如下：
Vp3.024P13/48EI
Vpmax = 3.024 x 2250 x 103 /(48 x 2.06 x 105 x 1078) = 6.383 mm;
最大挠度和 V = Vqmax + Vpmax = 0.151+6.383 = 6.534mm;
小横杆的最大容许挠度计算值为[V]=10/150=6.667mm，规规定值为
10 mm, 6.534<6.667,满足要求！
9.3大横杆的计算：
按照《扣件式钢管脚手架安全技术规》(JGJ130-21)第条规定， 大横杆按照三跨连续梁进展强度和挠度计算，大横杆在小横杆的下面。将 大横杆跨中上面的小横杆传递荷载作为集中荷载(活载)，主节点处小横杆 直接扣在立杆上，不在传递到大横杆上，大横杆自重作为均布荷载〔恒载〕 计算大横杆的最大弯矩和变形。
1、荷载值计算
大横杆的自重标准值:q1=0.033 kN/m ;
活荷载产生集中荷载值：P=〔 1.3 x 0.033+0.225〕/2+2.25=2.384 kN;
「「f
u 4* J J C 。 皿4*』 J I I I I I，I」 L」I I I 小小小 L LI 小小 J "
方电hh
图5大横杆设计荷载组合简图
2、受力验算
用连续梁弯矩计算软件计算得出活载作用下与自重〔恒载〕作用下大 横杆支点最大负弯矩和跨中最大正弯矩分别为：
活载 Mmax支M^中
恒载 Mmax支M^中
支座最大弯距为 M1max= - 0.466 - 0.6 =- 0.472 kN.m
跨中最大弯矩为 M2max= 0.47+0.3 =0.473 kN.m
注：弯矩以杆件下侧受拉为正。
选择支座弯矩和跨中弯矩的最大值进展强度验算：
o = M / W = 0.473 x 106/4490=105.345 N/mm2；
大横杆的最大弯曲应力为o= 105.345 N/mm2小于大横杆的抗压强度设 计值[f]=205 N/mm2，满足要求!
3、挠度验算：
最大挠度考虑为三跨连续梁均布荷载作用下的挠度。
计算公式如下：
V0.677 q 140.990 P 14
max1EI 1EI
其中：静荷载标准值：q= 0.033kN/m;
活荷载标准值：P= 3 x 1=3 kN/m;
最大挠度计算值为：
V=0.677 x 0.033 x 154/(1 x 2.06 x 105 x 1078)+0.99 x 3、 154/(1 x 2.06 x 105 x 1078)=6.822 mm
大横杆的最大容许挠度计算值为[V]=15/150=10mm，规规定值为10 mm, 6.822<10,满足要求！
9.4扣件抗滑力的计算：
按规表5.1.7,直角、旋转单扣件承载力取值为8.kN,按照扣件抗滑
承载力系数1.，该工程实际的旋转单扣件承载力取值为8.kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规
5.2.5):R < R c
其中Rc一扣件抗滑承载力设计值，取8. kN;
R 一纵向或横向水平杆传给立杆的竖向作用力设计值；
纵向水平杆传给立杆的竖向作用力设计值：
大横杆的自重标准值：P] = 0.033 x 1.5=0.0495 kN;
跨中小横杆的自重标准值：P2 = 0.033 x 1.3/2=0.0215 kN;
脚手板通过跨中小横杆传至大横杆的自重标准值：P3 = 0.3x1x
1.5/2=0.225 kN;
活荷载标准值：Q = 3x1x1.5 /2 = 2.25 kN;
按1.2x恒载+1.4 x活载进展荷载组合得传至扣件最大荷载的设计值:
R]=1.2 x (0.0495+0.0215+0.225)+1.4 x 2.25=3.505 kN;
横向水平杆传给立杆的竖向作用力设计值：
小横杆的自重标准值：P] = 0.033 x 1.3/2=0.0215 kN;
脚手板传至小横杆的自重标准值：P2 = 0.3 x 1 x 1.5/2=0.225 kN;
活荷载标准值：Q = 3x1x1.5 /2 = 2.25 kN;
按1.2x恒载+1.4 x活载进展荷载组合得传至扣件最大荷载的设计值:
R2=1.2 x (0.0215+0.225)+1.4 x 2.25=3.446 kN;
Rmax=3.505< 8. kN，单扣件抗滑承载力的设计计算满足要求！
9.5脚手架立杆荷载计算：
作用于脚手架立杆的荷载包括通过大横杆和小横杆通过扣件传递的静 荷载、活荷载组合值，立杆自重产生的静载，防护栏杆、防护网产生的荷 载，斜道产生荷载，风荷载。
1、在9.4中已经计算出每层大横杆和小横杆传递至立杆的竖向荷载，
整理得恒载和活载分别为：
恒载 P］恒=1.2 x (0.0495+0.0215+0.225+0.0215+0.225)=0.615 kN
活载 P/=1.4 x (2.25+2.25)=6.3 kN
2、立杆自重产生的荷载计算
本桥桥墩不高予12.5m,立杆计算高度取15m，组合系数为1.2;
立杆自重荷载为：P=1.2 x 15 x 0.033kN/m=0.594 kN 2
3、防护措施荷载
防护栏杆每层两根，材料按水平杆同材料计算，0.033kN/m，防护网
0.5kN/ ，由此计算出每层产生荷载：
P=1.2x〔 0.033 x 1.5 x 2+0.5 x 1.5 x 1.8〕=0.125 kN 3
4、斜道产生荷载计算
斜道坡度为1:1,取一跨计算，跨度1.5m,上升高度1.5m，斜道长2.1m,
按30cm 一道脚踏横梯计算，斜道宽度60cm,
斜杆与扶手钢管自重：p1=2.1 x 2 x 0.033=0.139 kN
脚踏横梯自重：p2=0.8/2 x 5 x 0.033=0.066
P4=1.2 x (p1+p2)=0.206 kN
5、风荷载标准值按照以下公式计算
W 0.7u U W
kz s o
其中Wo --根本风压(kN/m2),按照《建筑结构荷载规》(GB509-21)
的规定采用：
Wo = 0.4 kN/m2；
uz--风荷载高度变化系数，按照《建筑结构荷载规》
(GB509-21)的规定采用：
Uz= 0.62 ；
U --风荷载体型系数：取值为1.13;
经计算得到，风荷载标准值
Wk = 0.7 x 0.4 x 0.62 x 1.13 = 0.196 kN/m2；
综合得立杆最大轴向受力为：
不考虑风荷载Pmax=〔 0.615+0.125+0.206〕x 8+0.594+6.3=14.46 kN
考虑风荷载 P =〔 0.615+0.125+0.206〕x 8+0.594+0.85 x max
6.3=13.52 kN
风荷载设计值产生的立杆段弯矩Mw为
M^ = 0.85 x 1.4WkLh2/10 =0.850 x 1.4 x 0.196 x 1.5 x 1.8 x 1.8/10
=0.113 kN.m;
9.6立杆的稳定性计算：
脚手架采用双立杆搭设，按照均匀受力计算稳定性。
1、不考虑风荷载时，双立杆的稳定性计算公式为：
立杆的轴向压力设计值：N = 14.46 kN;
计算立杆的截面回转半径：i = 1.59 cm;
计算长度附加系数参照《扣件式规》表得：k = 1.155 ;当验
算杆件长细比时，取块1.0;
计算长度系数参照《扣件式规》表得： = 1.5 ;
计算长度，由公式1。= kx^xh〔h=1.8〕确定：lo = 3.118 m;
长细比1o/i = 196 ;
轴心受压立杆的稳定系数巾，由长细比lo/i的计算结果查表得到：
巾=0. 207;
立杆净截面面积：A = 4.24 cm2;
立杆净截面模量(抵抗矩)：W = 4.49 cm3;
钢管立杆抗压强度设计值：[f] =205 N/mm2;
o = 14460/(0.207 x 424)=158.04 N/mm2;
立杆稳定性计算o = 158.04 N/mm2小于立杆的抗压强度设计值[f]=
205 N/mm2,满足要求！
2、考虑风荷载时,双立杆的稳定性计算公式
o _L L f A W
立杆的轴心压力设计值：N =13.52 kN;
计算立杆的截面回转半径：i = 1.59 cm;
计算长度附加系数参照《扣件式规》表得：k = 1.155 ;
计算长度系数参照《扣件式规》表得： = 1.5 ;
计算长度，由公式10 = kuh确定：10 = 3.118 m;
长细比：10/i = 196 ;
轴心受压立杆的稳定系数巾，由长细比1。/ i的结果查表得到：巾=
0.207
立杆净截面面积：A = 4.24 cm2；
立杆净截面模量(抵抗矩)：W = 4.49 cm3；
钢管立杆抗压强度设计值：[f] =205 N/mm2；
o = 13520/(0.207 x 424)+113451.801/4490 = 179.31 N/mm2；
立杆稳定性计算o = 179.31 N/mm2小于立杆的抗压强度设计值[f]=
205 N/mm2,满足要求！
第十章立杆的地基承载力计算
立杆根底底面的平均压力应满足P < f
g
地基承载力设计值：
fg = fgk x kc = 150 kPa；
其中，地基承载力标准值：fgk= 150 kPa ；
脚手架地基承载力调整系数：kc= 1 ；
立杆根底底面的平均压力：P = N/A =48.2 kPa ；
其中，上部结构传至根底顶面的轴向力设计值：N = 14.46 kN；
根底底面面积：A =0.2x 1.5= 0.3 m2。
p=48.2< fg=150 kPa。地基承载力满足要求！
第一章编制依据与目的1
1.1编制依据1
1.2编制目的1
1.3使用围1
第二章工程概况1
2.1工程概况1
2.2工程水文地质条件2
第三章脚手架方案选择3
第四章脚手架材料选择4
第五章脚手架搭设流程与要求5
5.1操作流程5
5.2施工步骤6
第六章脚手架的检查与验收11
第七章脚手架搭设安全技术措施12
7.1技术保障措施12
第八章脚手架拆除安全技术措施15
第九章钢管落地脚手架计算书16
9.1参数信息16
9.2小横杆的计算：17
9.3大横杆的计算：19
9.4扣件抗滑力的计算:20
9.5脚手架立杆荷载计算:21
9.6立杆的稳定性计算：23
第十章立杆的地基承载力计算25
