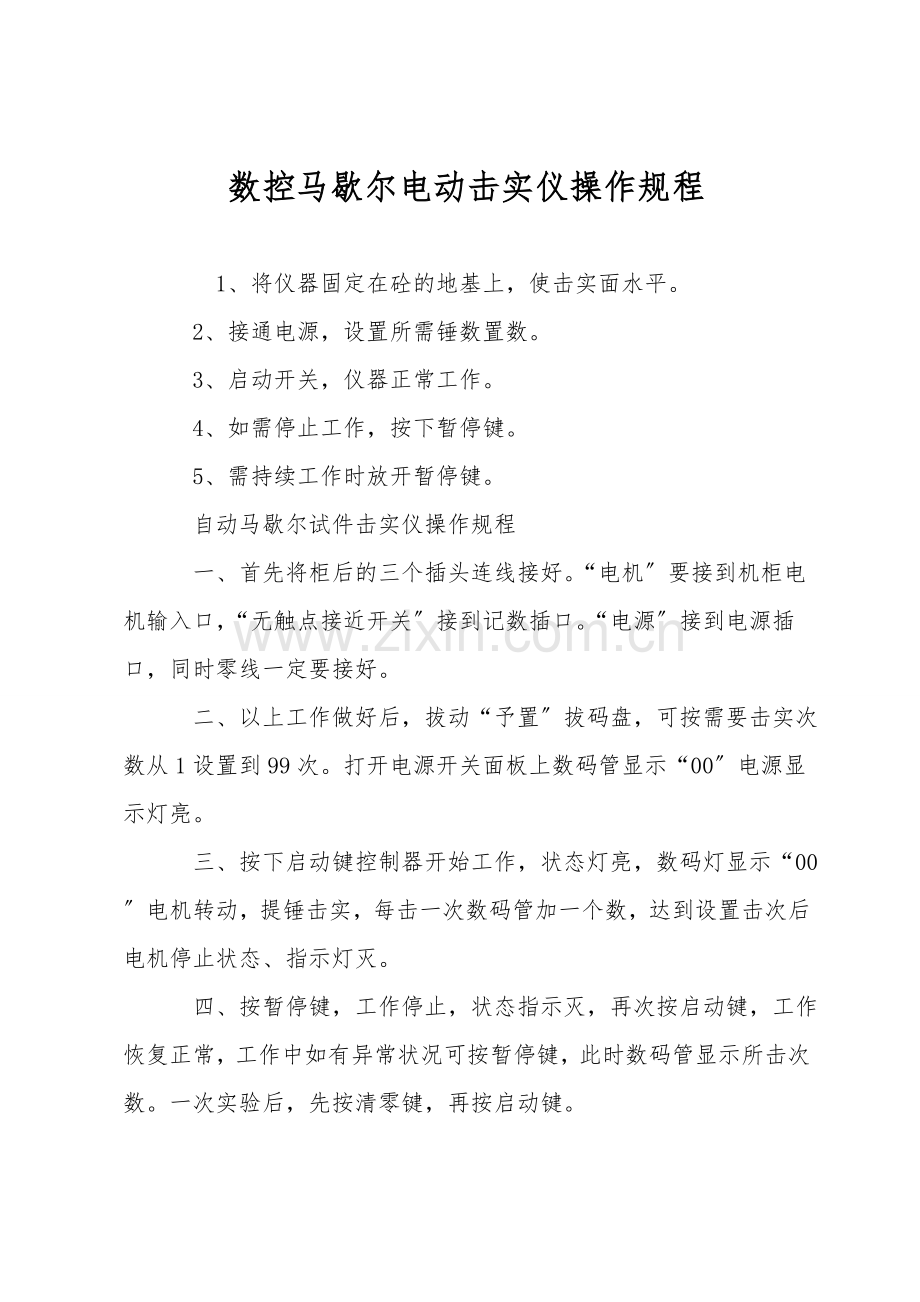

数控马歇尔电动击实仪操作规程.doc_第1页
第1页 / 共5页

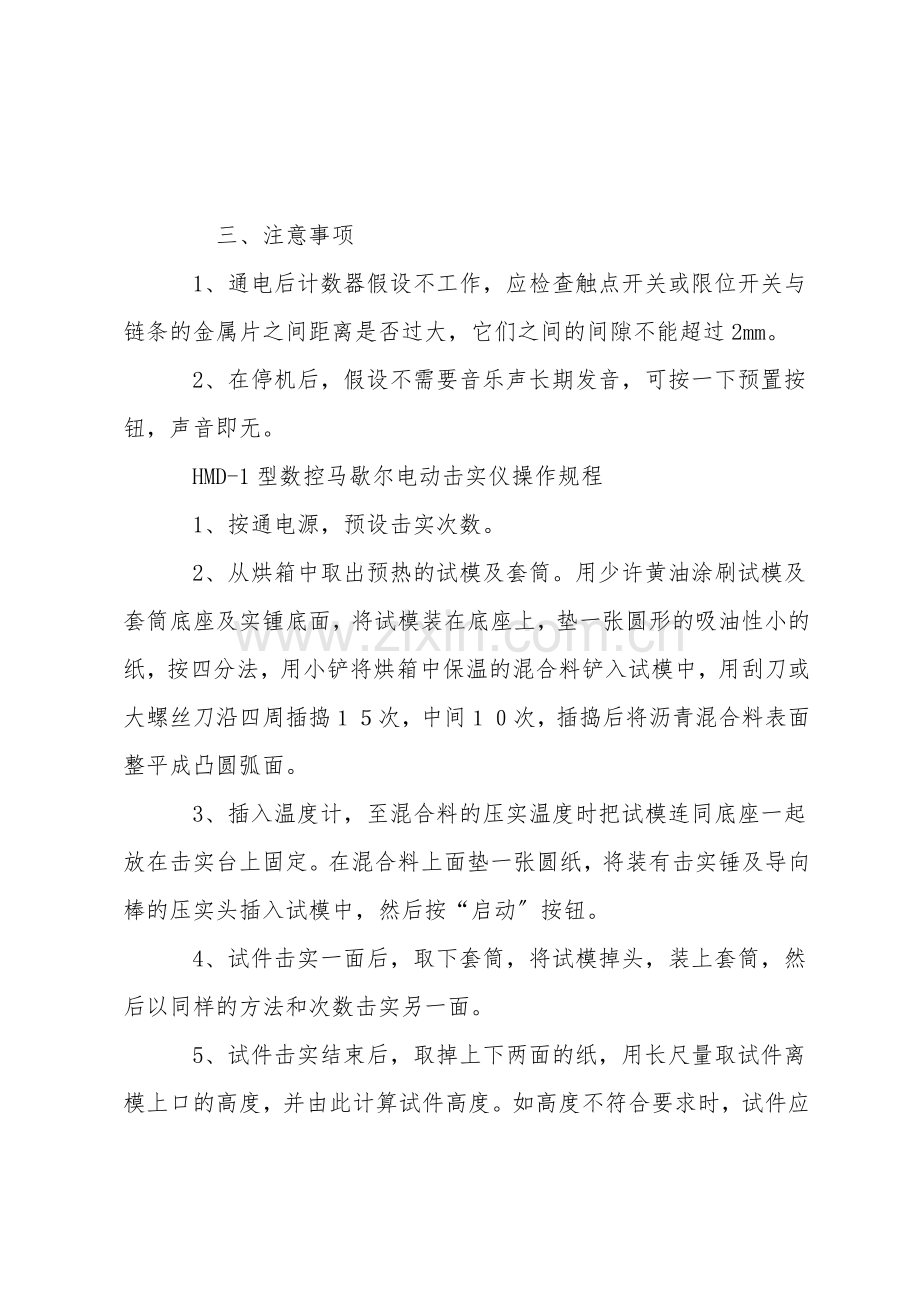

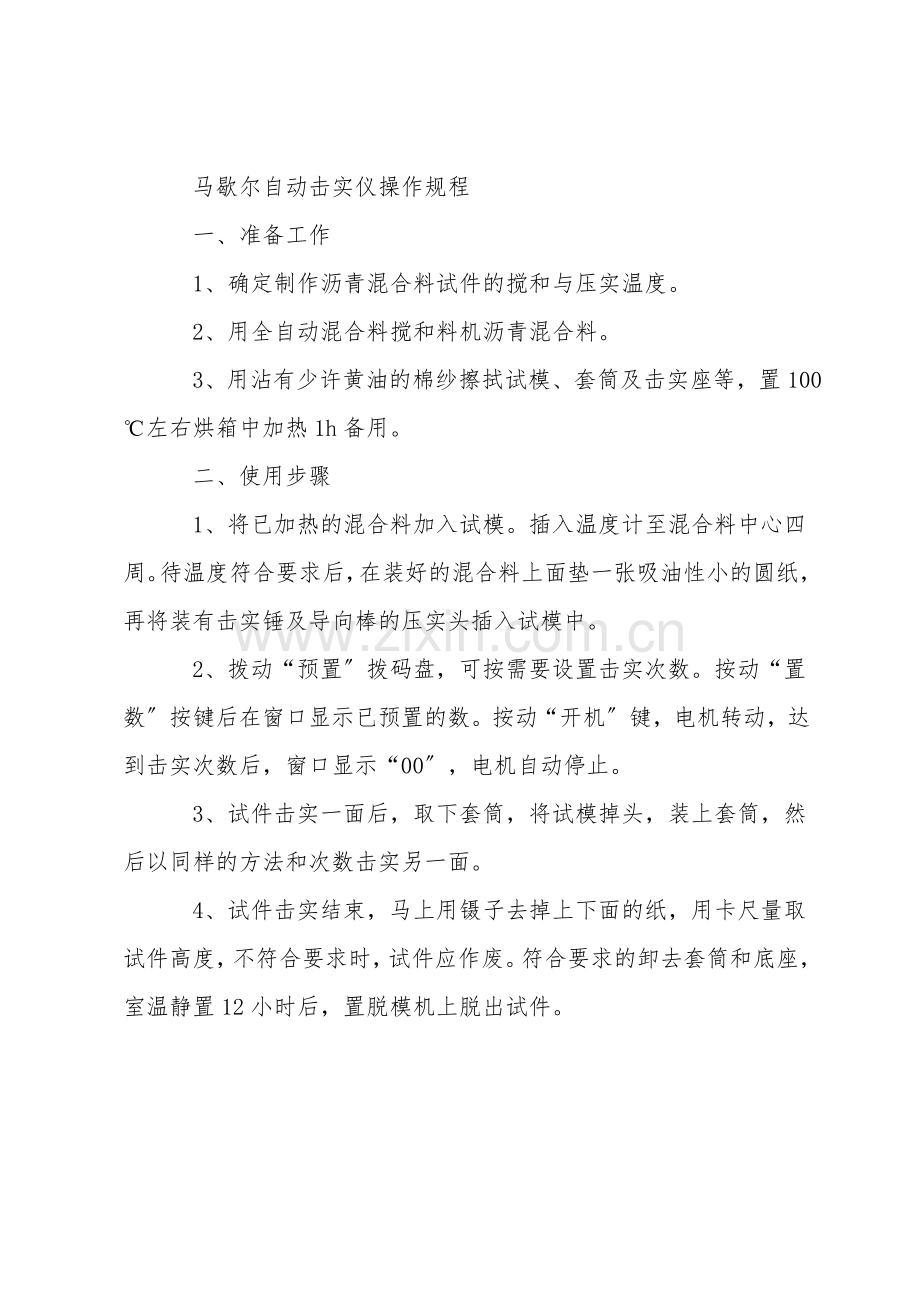

数控马歇尔电动击实仪操作规程.doc_第2页
第2页 / 共5页
点击查看更多>>
资源描述
数控马歇尔电动击实仪操作规程  1、将仪器固定在砼的地基上,使击实面水平。   2、接通电源,设置所需锤数置数。   3、启动开关,仪器正常工作。   4、如需停止工作,按下暂停键。   5、需持续工作时放开暂停键。   自动马歇尔试件击实仪操作规程   一、首先将柜后的三个插头连线接好。“电机〞要接到机柜电机输入口,“无触点接近开关〞接到记数插口。“电源〞接到电源插口,同时零线一定要接好。   二、以上工作做好后,拔动“予置〞拔码盘,可按需要击实次数从1设置到99次。打开电源开关面板上数码管显示“00〞电源显示灯亮。   三、按下启动键控制器开始工作,状态灯亮,数码灯显示“00〞电机转动,提锤击实,每击一次数码管加一个数,达到设置击次后电机停止状态、指示灯灭。   四、按暂停键,工作停止,状态指示灭,再次按启动键,工作恢复正常,工作中如有异常状况可按暂停键,此时数码管显示所击次数。一次实验后,先按清零键,再按启动键。   马歇尔自动击实仪操作规程   一、准备工作   1、确定制作沥青混合料试件的搅和与压实温度。   2、用全自动混合料搅和料机沥青混合料。   3、用沾有少许黄油的棉纱擦拭试模、套筒及击实座等,置100℃左右烘箱中加热1h备用。   二、使用步骤   1、将已加热的混合料加入试模。插入温度计至混合料中心四周。待温度符合要求后,在装好的混合料上面垫一张吸油性小的圆纸,再将装有击实锤及导向棒的压实头插入试模中。   2、拨动“预置〞拨码盘,可按需要设置击实次数。按动“置数〞按键后在窗口显示已预置的数。按动“开机〞键,电机转动,达到击实次数后,窗口显示“00〞,电机自动停止。   3、试件击实一面后,取下套筒,将试模掉头,装上套筒,然后以同样的方法和次数击实另一面。   4、试件击实结束,马上用镊子去掉上下面的纸,用卡尺量取试件高度,不符合要求时,试件应作废。符合要求的卸去套筒和底座,室温静置12小时后,置脱模机上脱出试件。  三、注意事项   1、通电后计数器假设不工作,应检查触点开关或限位开关与链条的金属片之间距离是否过大,它们之间的间隙不能超过2mm。   2、在停机后,假设不需要音乐声长期发音,可按一下预置按钮,声音即无。   HMD-1型数控马歇尔电动击实仪操作规程   1、按通电源,预设击实次数。   2、从烘箱中取出预热的试模及套筒。用少许黄油涂刷试模及套筒底座及实锺底面,将试模装在底座上,垫一张圆形的吸油性小的纸,按四分法,用小铲将烘箱中保温的混合料铲入试模中,用刮刀或大螺丝刀沿四周插捣15次,中间10次,插捣后将沥青混合料表面整平成凸圆弧面。   3、插入温度计,至混合料的压实温度时把试模连同底座一起放在击实台上固定。在混合料上面垫一张圆纸,将装有击实锤及导向棒的压实头插入试模中,然后按“启动〞按钮。   4、试件击实一面后,取下套筒,将试模掉头,装上套筒,然后以同样的方法和次数击实另一面。   5、试件击实结束后,取掉上下两面的纸,用长尺量取试件离模上口的高度,并由此计算试件高度。如高度不符合要求时,试件应作废,并调整试件的混合料质量,重新进行击实。   6、将装有试件的试模放置冷却至室温后〔不少于12h〕,置脱膜机上脱出试件。   马歇尔电动击实仪操作规程   〔1〕操作前应检查仪器是否运转优良,锤重和试模是否符合要求。标准试件要求为φ×63.5mm。   〔2〕将试模、套筒和击实座上涂少许黄油,放入烘箱中加热1h备用。   〔3〕将拌好的沥青混合料,均匀称取一个试件所需的用量。连盘放入烘箱中加热。   〔4〕取出试模等,下层垫上吸油性小的纸,倒入混合料,用插刀沿周边插捣15次,中间10次。   〔5〕插入温度计,至混合料中心四周,检查混合料温度。   〔6〕等温度符合要求后,在上面再垫一吸油性小的纸,将试模放在击实台上固定。   〔7〕开启仪器,击实开始,击实一面后,将试模掉头再击另一面。   〔8〕完成后,取掉上下面的纸,检查试件尺寸是否符合要求。   〔9〕击实时,严禁手指或工具伸及试模内,防止出现人身伤害事故。仪器因故障停止时,必须先断电源,再人工将击实锤卡紧,才能取下试模,以防意外下落,对人造成伤害。   〔10〕试验结束,及时清理仪器,必要进加注润滑油。
