避免冲床伤害的安全防护技术

1)使用安全工具
使用安全工具操作，将单件毛坯放入凹模内或将冲制后的零件、废料取出，实现模外作业，避免用手直接伸入上、下模口之间装拆制件，保证人体安全。
目前，使用的安全工具一般依据本企业的作业特点自行制定制造。按其不同特点大致归纳为以下5类：弹性夹钳；专用夹钳(卡钳)；磁性吸盘；真空吸盘；气动夹盘。
2)模具防护措施
模具防护措施包括在模具四周设置防护板(罩)；通过改善模具减少其危险面积，扩展安全空间；设置机械进出料装置，以此代替手工进出料方式，将操的双手隔离在冲模危险区之外，执行作业保护。
(1)模具防护罩(板)。设置模具防护罩(板)是执行安全区操作的一种措施。模具防护罩(板)的形式较多，简介如下：
①固定在下模的防护板。坯料从正面防护板下方的条缝中送入，防止送料不当时将手伸入模内。
②固定在凹模上的防护栅栏。它由开缝的金属板制成，可从正面和侧面将危险区封闭起来；在两侧或前侧开有供进退料用的间隙。使用栅栏时，其横缝必须竖直开设，以增加操的可见度和减轻视力疲惫。

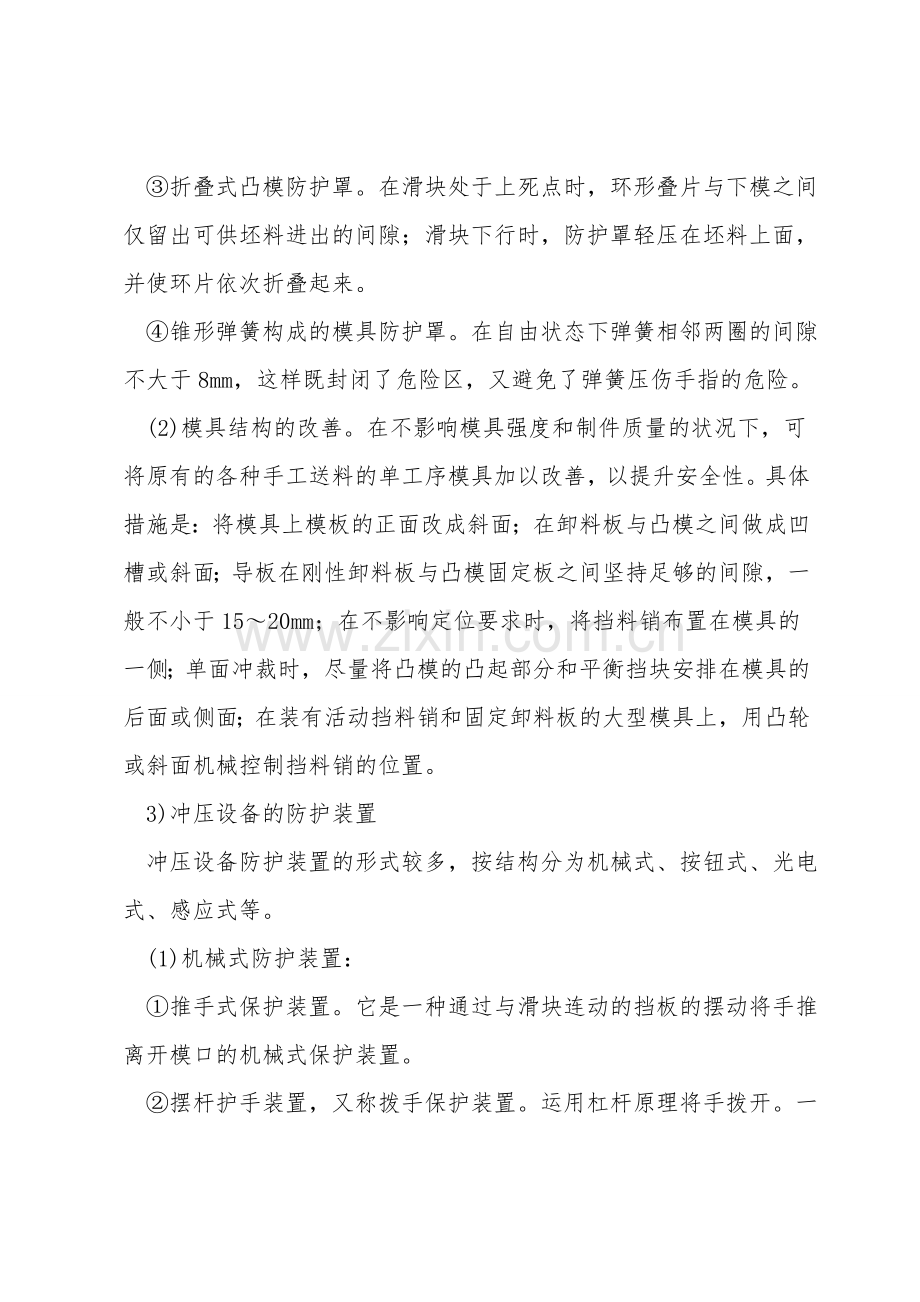

③折叠式凸模防护罩。在滑块处于上死点时，环形叠片与下模之间仅留出可供坯料进出的间隙；滑块下行时，防护罩轻压在坯料上面，并使环片依次折叠起来。
④锥形弹簧构成的模具防护罩。在自由状态下弹簧相邻两圈的间隙不大于8mm，这样既封闭了危险区，又避免了弹簧压伤手指的危险。
(2)模具结构的改善。在不影响模具强度和制件质量的状况下，可将原有的各种手工送料的单工序模具加以改善，以提升安全性。具体措施是：将模具上模板的正面改成斜面；在卸料板与凸模之间做成凹槽或斜面；导板在刚性卸料板与凸模固定板之间坚持足够的间隙，一般不小于15～20mm；在不影响定位要求时，将挡料销布置在模具的一侧；单面冲裁时，尽量将凸模的凸起部分和平衡挡块安排在模具的后面或侧面；在装有活动挡料销和固定卸料板的大型模具上，用凸轮或斜面机械控制挡料销的位置。
3)冲压设备的防护装置
冲压设备防护装置的形式较多，按结构分为机械式、按钮式、光电式、感应式等。
(1)机械式防护装置：
①推手式保护装置。它是一种通过与滑块连动的挡板的摆动将手推离开模口的机械式保护装置。
②摆杆护手装置，又称拨手保护装置。运用杠杆原理将手拨开。一般用于1 600kN左右、行程次数少的设备上。
③拉手安全装置，是一种用滑轮、杠杆、绳索将操的手动作与滑块运动联动的装置。压力机工作时，滑块下行，固定在滑块上的拉杆将杠杆拉下，杠杆的另一端同时将软绳往上拉动，软绳的另一端套住操的手臂上。因此，软绳能自动将手拉出模口危险区。
机械式防护装置结构简单、制造方便，但对作业干扰较大，操作工人不大喜爱使用，应用比较局限。
(2)双手按钮式保护装置。它是一种用电气开关控制的保护装置。起动滑块时，将人手限制在模外，实现隔离保护。只有操的双手同时按下2个按钮时，中间继电器才有电，电磁铁动作，滑块起动。凸轮中开关在下死点前处于开路状态，假设中途放开任何1个开关时，电磁铁都会失电，使滑块停止运动；直到滑块到达下死点后，凸轮开关才闭合，这时放开按钮，滑块仍能自动回程。
(3)光电式保护装置。光电式保护装置是由一套光电开关与机械装置组合而成的。它是在冲模前设置各种发光源，形成光束并封闭操前侧、上下模具处的危险区。当操手停留或误人该区域时，使光束受阻，发出电讯号，经扩展后由控制线路作用使继电器动作，最后使滑块自动停止或不能下行，从而保证操人体安全。
光电式保护装置按光源不同可分为红外光电保护装置和白灼光电保护装置。
