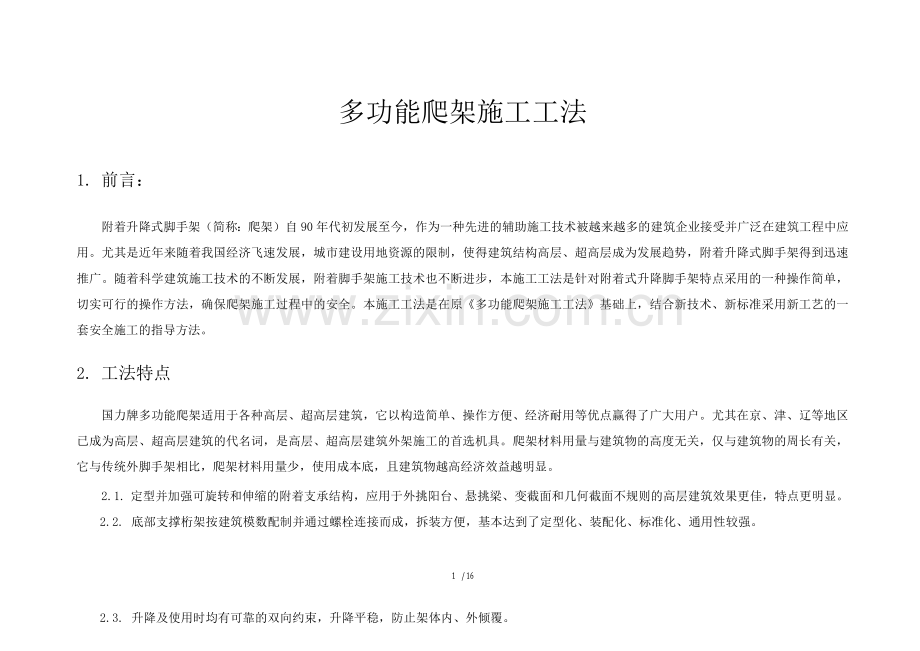

多功能爬架施工工法
1. 前言：
附着升降式脚手架（简称：爬架）自90年代初发展至今，作为一种先进的辅助施工技术被越来越多的建筑企业接受并广泛在建筑工程中应用。尤其是近年来随着我国经济飞速发展，城市建设用地资源的限制，使得建筑结构高层、超高层成为发展趋势，附着升降式脚手架得到迅速推广。随着科学建筑施工技术的不断发展，附着脚手架施工技术也不断进步，本施工工法是针对附着式升降脚手架特点采用的一种操作简单，切实可行的操作方法，确保爬架施工过程中的安全。本施工工法是在原《多功能爬架施工工法》基础上，结合新技术、新标准采用新工艺的一套安全施工的指导方法。
2. 工法特点
国力牌多功能爬架适用于各种高层、超高层建筑，它以构造简单、操作方便、经济耐用等优点赢得了广大用户。尤其在京、津、辽等地区已成为高层、超高层建筑的代名词，是高层、超高层建筑外架施工的首选机具。爬架材料用量与建筑物的高度无关，仅与建筑物的周长有关，它与传统外脚手架相比，爬架材料用量少，使用成本底，且建筑物越高经济效益越明显。
2.1. 定型并加强可旋转和伸缩的附着支承结构，应用于外挑阳台、悬挑梁、变截面和几何截面不规则的高层建筑效果更佳，特点更明显。
2.2. 底部支撑桁架按建筑模数配制并通过螺栓连接而成，拆装方便，基本达到了定型化、装配化、标准化、通用性较强。
1 / 16
2.3. 升降及使用时均有可靠的双向约束，升降平稳，防止架体内、外倾覆。

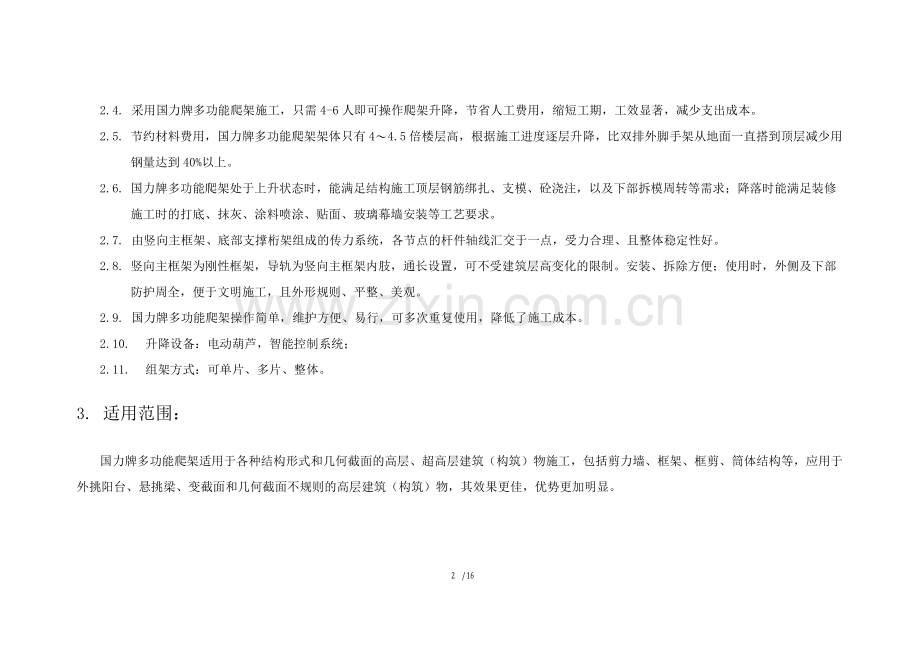

2.4. 采用国力牌多功能爬架施工，只需4-6人即可操作爬架升降，节省人工费用，缩短工期，工效显著，减少支出成本。
2.5. 节约材料费用，国力牌多功能爬架架体只有4〜4.5倍楼层高，根据施工进度逐层升降，比双排外脚手架从地面一直搭到顶层减少用钢量达到40%以上。
2.6. 国力牌多功能爬架处于上升状态时，能满足结构施工顶层钢筋绑扎、支模、砼浇注，以及下部拆模周转等需求；降落时能满足装修施工时的打底、抹灰、涂料喷涂、贴面、玻璃幕墙安装等工艺要求。
2.7. 由竖向主框架、底部支撑桁架组成的传力系统，各节点的杆件轴线汇交于一点，受力合理、且整体稳定性好。
2.8. 竖向主框架为刚性框架，导轨为竖向主框架内肢，通长设置，可不受建筑层高变化的限制。安装、拆除方便；使用时，外侧及下部防护周全，便于文明施工，且外形规则、平整、美观。
2.9. 国力牌多功能爬架操作简单，维护方便、易行，可多次重复使用，降低了施工成本。
2.10. 升降设备：电动葫芦，智能控制系统；
2.11. 组架方式：可单片、多片、整体。
3. 适用范围：
国力牌多功能爬架适用于各种结构形式和几何截面的高层、超高层建筑（构筑）物施工，包括剪力墙、框架、框剪、筒体结构等，应用于外挑阳台、悬挑梁、变截面和几何截面不规则的高层建筑（构筑）物，其效果更佳，优势更加明显。
2 / 16
4. 工艺原理：
国力牌多功能爬架是通过附着支承结构附着在工程结构上，依靠自身的电动升降设备达到自身升降的悬空附着升降脚手架，即沿建筑（构筑）物外侧搭设一定高度（约4〜4.5倍楼层高）的外脚手架，并将其附着在工程结构上，其自身带有电动升降机构及升降动力设备，随着工程进展，附着升降脚手架即沿建筑物升降。
4.1. 架体构造
架体主要组成：主框架、底部支撑桁架、架体构件
主框架：由上、中、下三部分拼装而成的定型刚性结构（导轨：与主框架一体，构成主框架的一个主肢）。
底部支撑桁架：由①48脚手管通过螺栓连接而成的标准件。
架体构件：由大横杆、小横杆、立杆、剪刀撑、扣件等搭设而成。
4.2. 附着支承结构
由承重固定支座、防坠支座、防倾支座组成，保证架体与建筑（构筑）物结构主体在升降和正常使用工况下多点连接固定，是架体承重和防倾覆的主要构件。
4.3. 智能控制系统
通过PC终端控制电动葫芦，根据施工需要上升或下降，完成爬架升降施工。每个电动葫芦额定起重量7.5t。控制系统采用CAN总线分布式控制和实时控制的串行通信网络，通过销轴传感器采集获取荷载数值，利用位移传感器进行同步监控，并实现同步控制。通过计算机可以直观显示每个机位的技术数据，便于操作及故障的判断与排除，并具有超载，欠载报警保护装置。
3 / 16
4.4. 防坠、防倾覆装置
4.4.1. 导轨上专门设置有450mm间距销孔，可根据现场情况安装防坠销轴，为架体升降工况（防坠销轴在导向架上部一个层高或要求提升高度处）、使用工况（防坠销轴在导向架上部端头处）提供第一道安全保障；
4.4.2. 专用机械楔块式防坠器，额定锁紧能力为10t，为架体升降过程中提供第二道安全保障。
4.4.3. 导向架和防倾覆支座能确保架体不发生内、外倾覆。
4.5. 爬架机位平面布置原则
架体直线布置跨度不能大于7m，折线布置时架体跨度不能大于5.4m，单跨悬挑长度不宜大于1 /4相邻架体跨度，且最大值不得大于2m；整体悬挑跨度不宜大于1/2相邻架体跨度，且最大值不得大于2m。
4.5.1.架体安装搭设要求：
1）架体搭设前，应设置安全、可靠的安装平台来承受安装时的竖向荷载，安装平台上必须有周全的安全防护设施，安装平台的水平安装精度必须满足架体安装要求，且任意两点间的高差不大于20mm。
2）架体安装过程中必须严格控制底部支撑桁架与竖向主框架的安装偏差，底部支撑桁架相邻二机位高差必须小于20mm，相邻两根竖向主框架的水平高差也不应大于20mm；
3）竖向主框架的垂直偏差应小于3%°，竖向导轨的竖直偏差应小于2%°。
4）竖向主框架和防倾导向装置的垂直偏差不应大于5%，且不得大于60mm。
5）预留穿墙螺栓孔中心位置偏差必须小于15mm，其孔径最大值与螺栓直径差值应小于5mm。
4. 6.国力爬架主要施工工艺流程
4 / 16
4.6.1.国力爬架搭设工艺流程
4.6.2.国力爬架升降施工流程

调整防坠器
在最下部支座安装提升设备
架体预紧并拔除固定销轴
下降架体
安装固定销轴固定架体
6 / 16*
安装调节顶撑
7 / 16
4.6.3. 国力爬架拆除工艺流程
搭设操作平台 :；高空拆除爬架时临时搭设

8 / 16

5. 操作要点
5. 1. 预留穿墙螺栓孔中心位置偏差必须小于15mm,其孔径最大值与螺栓直径差值应小于5mm。
9 / 16
5.2. 由安全技术负责人对爬架提升的操作人员进行安全技术交底，做到分工明确，统一指挥，并有记录和签字。
5.3. 爬架升降作业前清除架体上的活荷载，杂物等，拆除爬架与建筑物连接，准备各种操作工具。
5.4. 查控制终端显示数据及运转情况是否正常。
5.5. 按规定在承重支座上安装电动升降装置、与控制终端连接并调试信号，预紧使架体自重作用在电动葫芦上。
5.6. 通过控制系统，使架体与支座相对运动，及时准确的切换各种锁销，使架体提升一个楼层或要求高度，微调升降装置，并按规定安装架体承重销，使架体重量作用在承重锁销上。
5.7. 在架体提升的具体操作过程中，每次使架体提升一层，多次重复操作，达到架体提升要求高度。
5.8. 爬架下降施工工艺和提升时相似。
5.9. 爬架提升/降落作业完毕后，按规定安装好各部位螺栓，锁销，锁紧器，使安全网闭合。
6. 材料与设备
架体搭设安装机具：卷尺、线锤、扳手（包括力矩扳手）、电气焊、手拉葫芦。电动提升设备：电控柜、电动葫芦、电源线、超载失载报警装置、专用配电箱。
指挥工具：对讲机、哨子。
7. 质量控制：
国力牌多功能爬架整体稳定性好，架体升降时平稳、安全，完全符合建设部最新颁发的《建筑施工工具式脚手架安全技术规范》
10 / 16
JGJ202-2010以及行业标准《建筑安全施工检查标准》JGJ59 - 99;钢管、型钢、钢板符合《碳素结构钢》(GB/T7-26 )中Q235钢规定；钢结构焊接工艺符合现行《钢结构工程施工及验收规范》(GB50205-21)、《冷弯薄壁型钢结构技术规范》(GB518-22)《钢结构设计规范》GB517、《混凝土结构设计规范》GB510中相应要求。
8. 安全措施：
应遵照国家现行的《编制建筑施工脚手架安全技术标准的统一规定》(建设部＜97＞建标工字第20号文件批复)、《建筑结构荷载规范》(GB509-21)、《建筑施工高处作业安全技术规范》(JGJ80-91)、《建筑安装工人安全技术操作规范》(80建工劳字第24号)、《建筑施工扣件式钢管脚手架安全技术规范》JGJ-130等标准的有关条文，针对不同工程，还应同时执行该工程所隶属部门的各级有关安全法规和文件，并应特别注意如下事项：
8.1. 施工前，必须进行安全技术交底，操作人员必须持证上岗；
8.2. 架体安装搭设完毕，在自检合格的基础上，首先必须经土建施工项目部安全技术部门检查，然后请当地安检站验收，确认无异常情况后方可交付使用；
8.3. 升降过程中，控制系统操作者应注意观察显示界面上各机位数据，发现数据异常及时停机检查，确保升降过程中的安全。
9. 环保措施：
9.1. 在搬运、堆放脚手架材料时要轻拿轻放，以尽量降低噪音。
9.2. 实行脚手架外围全封闭管理，以阻隔一部分楼层施工噪音的传播量。
11 / 16
9.3. 脚手架工程在现场产生的废旧木材及时收集，尽量重复利用，不能重复利用的用于现场临时食堂燃料的补充使用。
9.4. 脚手架工程在现场产生的废旧钢材及时收集交废品收购站统一处理。
9.5. 脚手架工程产生的废旧安全网要集中收集，尽量用来覆盖现场露天堆放的易飞扬物资（如砂等），实在无法回收重复利用的按照有毒有害垃圾分类交给垃圾处理站统一处理。
9.6. 脚手架工程中使用的油漆等要妥善保管好，并在满足区分钢管类别、防锈等作用的前提下尽量节约油漆用量。废旧油漆工具、用具要及时回收并尽量重复利用，不能回收重复利用的就按照有毒有害垃圾分类交给垃圾处理站统一处理。
9.7. 在堆场里清洗扣件时，事先采用专用容器或修建专用池子盛接多余的机油，并尽量将盛接的机油回收重复利用，以减少机油污染环境的程度。
12 / 16
Z^J^JXJ^<l
提升流程图
13 / 16

14 / 16

工程应用照片
剪力墙附着器安装应用
板式附着器安装应用
15 / 16

飘窗附着器的安装应用
