浆砌片石施工方案.docx

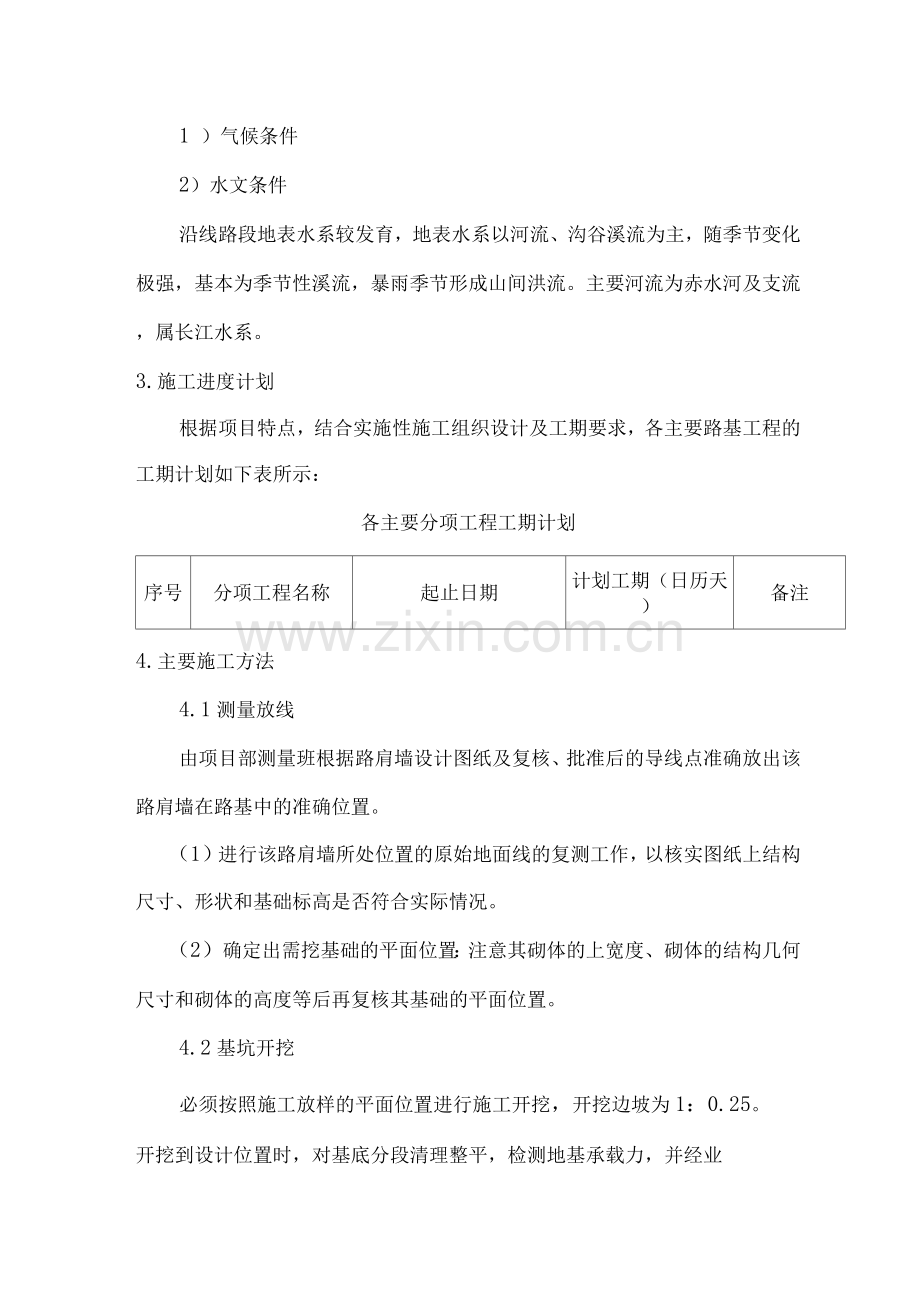

1 ）气候条件2）水文条件沿线路段地表水系较发育，地表水系以河流、沟谷溪流为主，随季节变化极强，基本为季节性溪流，暴雨季节形成山间洪流。主要河流为赤水河及支流，属长江水系。3.施工进度计划根据项目特点，结合实施性施工组织设计及工期要求，各主要路基工程的工期计划如下表所示：各主要分项工程工期计划序号分项工程名称起止日期计划工期（日历天）备注4.主要施工方法4.1测量放线由项目部测量班根据路肩墙设计图纸及复核、批准后的导线点准确放出该路肩墙在路基中的准确位置。（1）进行该路肩墙所处位置的原始地面线的复测工作，以核实图纸上结构尺寸、形状和基础标高是否符合实际情况。（2）确定出需挖基础的平面位置：注意其砌体的上宽度、砌体的结构几何尺寸和砌体的高度等后再复核其基础的平面位置。4.2基坑开挖必须按照施工放样的平面位置进行施工开挖，开挖边坡为1：0.25。开挖到设计位置时，对基底分段清理整平，检测地基承载力，并经业主、监理、地勘和设计单位检验其基槽的平面几何尺寸和承载力合格同意后，方可进行下道工序的作业。4.3基底处理当挖机开挖至基底标高以上20CM后，用人工清底至设计标高并碾压。机械开挖时应避免超挖，如超挖应将松动部分人工清除，超挖部分禁止回填虚土，须经监理工程师同意的材料及工艺回填。4.4基底检测基础开挖完成后由项目部试验室进行基底承载力检测及基底的尺寸的检测，自检合格后报业主、监理、地勘和设计单位检验其基槽的平面几何尺寸和承载力，合格同意后，方可进行下道工序的作业。注意事项：（1）当开挖到设计标高时，基础不能满足设计要求时，可采用基础加宽加深等措施，及时通知现场监理、地勘单位、设计单位和业主确定出最佳的处理方案；1）基础直接处于天然地基上时，当有渗透水时，采用2台6寸潜水泵及配套发电机组进行排水。2）基槽的平面几何尺寸必须满足设计和规范要求；该路基路肩墙的基槽系外向内倾斜其坡度为1:5。3）基础开挖未到设计标高遇到岩石时，应继续向下开挖50CM，清理表面，路基路肩墙凿成基槽系外向内倾斜其坡度为1:5。4）做好隐藏工程验收记录和原始记录工作。4.5基础及墙身砌筑座浆，接着将片石放置在砂浆上，其片石必须平放，且石块必须平稳固定，无松动现象。所有的缝隙均应用砂浆填塞饱满。砌筑时必须两面立杆挂线或样板挂线，外面线型应顺直整齐，逐层收坡，内面线可大致顺适。砌筑过程中做到随时检查校正线杆和砌体的各部几何尺寸。筑砌时各段应水平砌筑一致，砂浆饱满，石块必须平稳固定，无松动现象。4.6挡墙养生对浆砌路肩墙应加强养生，以便砌体砂浆强度的形成和提高。养生时，应注意以下几点：a. 不可在砌体上抛掷或凿打石块。已砌好但砂浆尚未凝结的砌体，不可使其承受荷载。b. 如所砌石块在砂浆凝结后有松动现象，应予拆除，刮净砂浆，清洗干净后，重新安砌。拆除和重砌时，不得撞动邻近石块。c. 新砌路肩墙告一段落或收工时，须用浸湿的草帘、麻袋等覆盖物将砌体盖好。一般气温条件下，在砌完后的1012h以内，炎热天气在砌完后23h以内即须洒水养生。养生时间一般不少于714d。d. 养生时须使覆盖物经常保持湿润,在一般条件下（气温在15C及以上），最初的3d内，昼间至少每隔3h浇水一次，夜间至少浇水一次；以后每昼夜至少浇水3次。e. 新砌挡墙的砂浆，在硬化期间不应使其受雨水冲刷或水泥淹浸。f. 在养生期间，在强度尚未达到设计的70%以前，不可使其受力。4.7墙背回填及泄水孔，沉降缝设置（1）墙背填料的填筑，需待砌体砂浆强度达到75%以上时，方可进行。正式填筑前，碾压机具的填料性质进行压实试验，确定填料分层厚度及碾压遍数，以便正确的指导施工。墙背回填要均匀，摊铺要平整，并设不小于3%的横坡，逐层填筑，逐层碾压夯实，不允许向墙背斜填填筑。（2）压实时应避免墙身受较大的冲击影响，邻近墙背1m范围内,不能有大型机械行驶或作业，以防碰坏墙体，应采用蛙式打夯机、内燃打夯机等小型压实机具碾压，每层压实厚度不得超过20cm。（3）当砌体较长时，应分为几段。段与段设置伸缩缝或沉降缝，在一般情况时，设置伸缩缝或沉降缝可10-15m设置一道，设置时应上下贯通，缝宽为2-3cm，缝内填塞沥青麻絮或沥青木板，塞入深度不小于20cm。（4）在高出地面0.3m以上，设置泄水孔，泄水孔尺寸为10 x10cm方形孔，或10cm圆孔间隔2 3m上下排交错布置。泄水孔底部铺设20cm厚的夯实粘土，粘土上设50cm碎石反滤层（外包土工布）。5. 质量检查项目浆砌片石路肩墙检查项目项次检查项目规定值或允许偏差检查方法和频率1砂浆强度（MPa）在合格标准内按JTG F80/1-24附录F检查2平面位置（mm）50经纬仪：每20m检查墙顶外边线3点3顶面高程（mm）20水准仪：每20m检查1点4竖直度或坡度（%）0.5吊垂线：每20m检查2点5断面尺寸（mm）不小于设计尺量：每20m用2个断面6底面高程（mm）+ 50水准仪：每20m检查1点7表面平整度（mm）302m直尺：每20m检查3处，每检查竖直和墙长两个方向6. 安全注意事项（1）建立健全管理机构和安全规章制度，成立以主管领导为组长，安质部部长为主要落实人的安全生产保证体系，安质部具体负责组织实施对该项目的安全管理，保证工程安全贯穿施工的全过程。加强安全生产教育，提高全员安全意识，根据工程特点，建立安全责任制，逐级鉴定安全生产承包责任状，明确分工，责任到人。每一工序开工前，做出详细的施工方案和安全保证措施，并报有关部门审批，施工时做好施工安全交底。（2）生活区、施工场地要切实做好防火、防中毒等方面的要求，杜绝重大伤亡事故，减少一般性事故的发生。施工场地的油库、料库、发电机房等临时设施应设避雷装置。配好灭火器等消防设施和消防器材。（3）施工用电管理：1）制订电气安全操作规程、电气安装规程、电气运行管理规程和电气维修检查制度，作好记录。2）施工现场的输电线须按要求架设，不可随地拖拉，各类电箱必须符合有关规定，一机一闸一漏电保护器。3）电气设备及输电线路安装完毕后，必须经技术部门验收合格后方可运行。夜间施工必须有电工值班。4）照明线路、灯具等安装高度要符合规定高度。（4）机械设备安全管理：1）实施严格的机械安全管理和使用制度。加强对设备的检查、保养、维修。保证安全装置完备、灵敏、可靠，确保设备的正常安全运转。2）操作人员必须执行安全操作规程，作到持证上岗。3）执行定期保养制度，严禁机械设备超负荷使用，带病运转和作业运转中进行维修。4）施工机械经常检修，保持完好。机械必须由考试合格并持有合格证的司机上岗，严禁非司机开车、严禁酒后开车。（5）在施工段前半公里设置慢行减速标志及限高标志、夜间设置明显的标志，以警示来往车辆，并配专人看守和指挥车辆的运行，以防事故的发生。（6）安全标志在工程现场周边安装醒目的的安全警示标志，为行人和过往车辆提供安全和方便。基坑边设置安全桩，间距为2米，安全桩中间钉上防护板，防止行人跌落。拉上安全警戒三角旗，夜间给红色警示灯通电。文明施工技术组织措施（一）、施工现场成立以项目经理为组长，主任工程师、副经理、工程技术部主任、工长、技术、质量、安全、材料、保卫等管理人员为成员现场文明施工管理小组。（二）、施工现场按专业、岗位、区片等分片包干，分别建立岗位责任制度。项目经理是文明施工的第一责任人，全面负责整个现场的文明施工管理工作。施工现场管理小组其他成员负责本岗位片区的文明施工管理工作。（三）、将文明施工列入作业队伍经济承包责任制中，并制定奖罚细则，坚持奖惩兑现。（四）、建立检查制度。采取综合检查与专业检查相结合、定期检查与随时抽查相结合、集体检查与个人检查相结合等方法。班、组实行自检、互检、交接检制度。工地每星期至少组织一次综合检查，按专业、标准全面检查，按规定填写表格，算出结果，制表以榜公布。（五）、持证上岗制度。凡进入现场作业的机械司机、起重工、电工、焊工等特殊工种施工人员，都必须持证上岗。（六）、坚持会议制度。施工现场坚持文明施工会议制度，定期分析文明施工情况风云，针对实际制定措施，协调解决文明施工问题。（七）、建立各项专业管理制度。建立健全质量、安全、消防、保卫、机械、场容、卫生、料具、环保、民工管理等制度，将文明施工内容列入这些专业管理制度中。（八）、加强教育培训工作。采取派出去、请进来、短期培训、上技术课、登黑板报、广播、看录像、看电视等方法狠抓教育工作。特别注意对民工的岗前教育。专业管理人员要熟练掌握文明施工标准。（7）文明施工现场管理措施（一）、施工现场必须按施工组织设计总平面图进行规划布置，现场临时设施的搭设，材料、半成品、非标准设备的堆放、机械设备的停放，均应在总平面图确定的位置上，不得随意搭设和堆、停放。（二）、施工现场入处竖立施工现场标志牌，标明工程的名称、建设单位、设计单位、监理单位、施工单位、项目经理姓名、开工竣工日期、施工进度计划表、施工总平面布置图、施工许可证批准文号等。标志牌按规定制作，保证其鲜明、醒目。（三）、需要遵守的施工现场规章制度，操作规程、岗位责任制及各种安全警示标志公开张挂在施工现场明显处。（四）、加强施工现场的安全保卫工作。采用必要的防盗措施，在现场周边设立围墙，完善施工现场的出入管理制度，施工人员在施工现成佩戴附有相片、证明其身份的证卡，严禁非施工人员擅自进入。（五）、施工现场必须做到道路畅通无障碍，排水畅通无积水，场地整洁无施工垃圾。六）、施工现场材料、构件和机具要堆（停）放整齐，并挂标识牌。做到堆放砂石成方、砖成丁；脚手工具、模板、构件门窗等分类码放整齐，做到堆放一头齐，垛位一条线；施工机械按施工总平面布置图规定的位置安放，不得任意占用场内道路。（七）、施工现场、设备应经常清扫、清洗，做到自产自清、日产日清、工完场清。（八）、施工现场的用电线路、用电设施的安装和使用必须符合安装规范和安全操作规程，并按照施工组织设计进行架设，严禁任意拉线接电。（九）、保持场容场貌整洁，随时清理建筑垃圾。在车辆、行人通行的地方施工，应当设置沟井坑穴覆盖物施工标志。（十）、要求参加施工的各类人员保持个人卫生、仪表整洁，同时还要注意精神文明，不打架、赌博、酗酒等。（十一）、严格按照中华人民共和国消防条例的规定，在施工现场建立和招待防火管理制度，设置符合消防要求的消防设施，并保持完好的备用状态。7. 环境保护注意事项1. 施工操作地点和周围清洁整齐，做到活完脚下清，工完场地清。2. 施工现场严禁乱堆放垃圾及余物。在适当的地点设置临时堆放点，并定期外运至当地环保部门指定的地点。同时采取遮盖防漏措施，运送途中不得遗撒。3. 施工过程中产生的弃土、弃渣、不乱倒乱堆，均运至指定的地点。4. 排水沟符合要求，会引起坍塌破坏植被和造成水土流失地段要加强防护。
