1、专 业 务 实 学 以 致 用,单击此处编辑母版标题样式,单击此处编辑母版文本样式,专 业 务 实 学 以 致 用,单击此处编辑母版标题样式,单击此处编辑母版文本样式,专 业 务 实 学 以 致 用,单击此处编辑母版标题样式,单击此处编辑母版文本样式,专 业 务 实 学 以 致 用,单击此处编辑母版标题样式,单击此处编辑母版文本样式,专 业 务 实 学 以 致 用,单击此处编辑母版标题样式,单击此处编辑母版文本样式,专 业 务 实 学 以 致 用,单击此处编辑母版标题样式,单击此处编辑母版文本样式,专 业 务 实 学 以 致 用,单击此处编辑母版标题样式,单击此处编辑母版文本样式,专 业 务

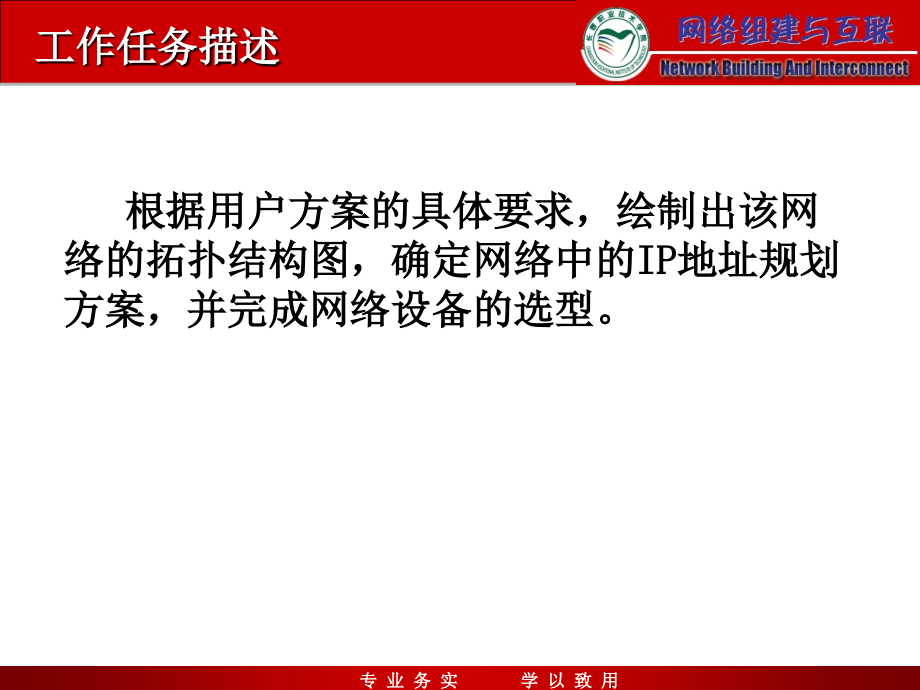

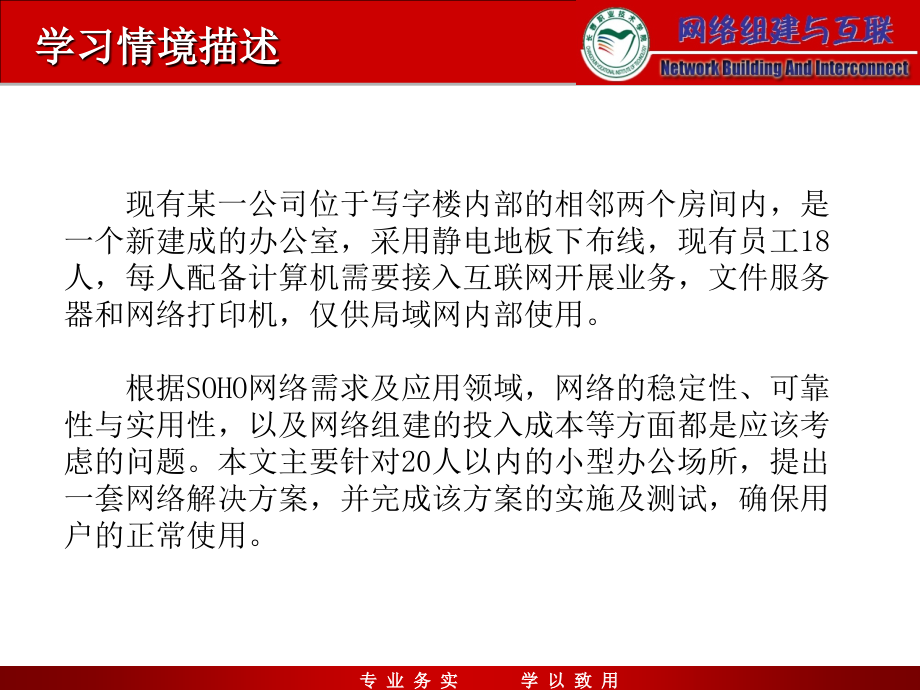

2、 实 学 以 致 用,单击此处编辑母版标题样式,单击此处编辑母版文本样式,学习情境1 SOHO网络组建,任务1 网络规划方案,学习情境描述,现有某一公司位于写字楼内部的相邻两个房间内,是一个新建成的办公室,采用静电地板下布线,现有员工18人,每人配备计算机需要接入互联网开展业务,文件服务器和网络打印机,仅供局域网内部使用。,根据SOHO网络需求及应用领域,网络的稳定性、可靠性与实用性,以及网络组建的投入成本等方面都是应该考虑的问题。本文主要针对20人以内的小型办公场所,提出一套网络解决方案,并完成该方案的实施及测试,确保用户的正常使用。,工作任务描述,根据用户方案的具体要求,绘制出该网络的拓扑

3、结构图,确定网络中的IP地址规划方案,并完成网络设备的选型。,搭建一个网络,首先要清楚用户对网络的需求,明确网络的功能和用途,通过分析制定规划方案。,规划设计人员通过与用户方进行沟通了解得知如下用户信息:公司现在有员工18人,下设有业务部和技术部,位于写字楼5楼的相邻两个房间,每个房间使用面积约100平方米,目前公司的业务中,涉及了解市场商品信息、收发邮件。为了方便内部传输资料和访问互联网络,因此需搭建一个适合员工使用的SOHO网络。,需求分析,根据用户的上述需求,本项目的设计与实施需要明确以下要点:,(1)目前,Internet接入主要有ADSL接入、光纤宽带接入、专线接入等。,(2)在内部

4、局域网中,为了确保数据的传输,在网络主干采用六类双绞线实现千兆数据的传输,用户终端采用百兆到桌面。,在这个办公网络中,现有总节点数为20个,其中18个节点为公司的用户计算机,1个节点为服务器,1个节点为网络打印机。,由于公司员工数量较少,规划在一个子网内就可以满足实际的需要,因此局域网内IP地址可采用C类IP地址。,需求分析,根据项目需求分析完成本项目的IP地址规划,网络规划设计,一、IP地址分类,、标准IP地址分类,网络规划设计,一、IP地址分类,、,特殊用途的,IP地址,网络ID,主机部ID,地址类型,用 途,127,any,全“0”,全“1”,Any,全“0”,Any,全“1”,网络地址

5、代表一个网段,广播地址,特定网段的所有节点,环回地址,环回测试,广播地址,本网段所有节点,本机地址所有网络,启动时使用通常,用于指定默认路由,网络规划设计,一、IP地址分类,、私用IP地址,类别,地址,网络,私用主机总量,A,10.0.0.010.255.255.255,1,777,214,B,172.16.0.0172.31.255.255,16,1,048,544,C,192.168.0.0192.168.255.255,256,256,650,24,网络规划设计,二、IP地址规划,、标准IP地址掩码,A类地址:,0,7,0,网络号,主机号,8,31,B类地址:,0,15,0,网络号,主

6、机号,16,31,C类地址:,0,23,0,网络号,主机号,24,31,C类掩码:,0,23,1,111111111111111111111111111111111,000000000000,24,31,B类掩码:,0,15,1,111111111111111111111,000000000000000000000000,16,31,A类掩码:,0,7,1,1111111,000000000000000000000000,8,31,网络规划设计,二、IP地址规划,2、本项目IP地址规划,根据实际情况,ADSL路由器的WAN接口可以使用ADSL Modem从ISP动态获取互联网公有IP地址。内部

7、用户配置C类私有IP地址:192.168.1.0/24,即可满足需求。配置ADSL路由器实现对私有IP地址段(192.168.1.0/24)进行NAT转换,从ISP动态获取的互联网公有IP地址。从而实现内部用户访问互联网。ADSL路由器内部接口IP可设置为:192.168.1.1/24。,网络规划设计,根据项目需求分析完成用Visio软件绘制网络拓扑图,结构图绘制(Visio),一,、Visio软件介绍,、Visio软件主界面介绍,结构图绘制(Visio),一、Visio软件介绍,、进入Visio软件自带的入门教程,运行Visio 2007软件,在打开的如上图所示主界面窗口中选择“帮助”菜单下

8、Microsoft office visio 帮助”,可根据内容自行学习。,结构图绘制(Visio),二、使用Visio绘制拓扑图,(1)运行Visio 2007软件,在打开的主界面所示窗口左边“模板类别”列表中选择“网络”选项,即可绘制网络拓扑图(或在“文件”菜单上,选择“新建”、“网络”下的“基本网络图”也可),(2)在“绘图”工具栏上,单击“铅笔”工具 或“线条”工具(如果看不到“绘图”工具栏,请单击“常用”工具栏上的“绘图工具”以显示它。),指向希望线条开始的位置,拖动以绘制该线条。,(3)右键单击所绘制的线条,选择“格式”、“线条”,即可修改线条的粗细及颜色等。,(4)根据“绘制线

9、条”的方法,完成建筑平面框架。,(5)在左边的形状窗口中,从“网络和外设”上,将“以太网”形状拖到绘图页上。,结构图绘制(Visio),二、使用Visio绘制拓扑图,(6)从“计算机和显示器”和“网络和外设”中,将相关的网络设备形状拖到绘图页上,形状有选择手柄,可拖动一个选择手柄直到形状的大小符合要求为止。要成比例地调整形状的大小,请拖动角部手柄。,(7)使用形状的内置连接线将设备连接到网络拓扑形状。,(8)使用“网络和外设”中的电话机、路由器,实现网络外部设备的连接。,(9)右击任意网络形状,然后单击属性按钮,出现如图所示“形状数据”将自定义属性值与形状相关联,如制造商名称、产品编号、房间、

10、IP地址等信息。添加自定义属性值后,就可以生成基于这些值的报告。,(10)最后,在左边“边框和标题”中选择合适的形状,向绘图的不同部分或整个绘图添加标题。,结构图绘制(Visio),二、使用Visio绘制本项目拓扑图,结构图绘制(Visio),根据项目需求分析,给出本项目合理化网络设备选购方案。,设备型号及选择,一、网络设备介绍,(1)互联网接入设备,采用ADSL接入方式,需要使用ADSL Modem设备,将电话线路的模拟信号转换为数字信号传入网络,同时也将网络中的数字信号转换成模拟信号发送出去,此设备在申请ADSL服务时,由ISP服务商提供;对于多人用户还需要使用ADSL路由器,将ADSL

11、Modem从ISP服务商获得的公网IP地址与局域网内的私有IP地址进行转换,实现局域网内多用户访问Internet,ADSL路由器一般可支持4或8个用户。,(2)局域网接入交换设备,对于公司内部具有8人以上的用户,可以考虑添置一台交换机,来扩展网络用户的数量,实现多机共享上网,交换机的接口数量一般为16或24端口。,设备型号及选择,二、网络设备厂商介绍,(1)杭州华三通信技术有限公司,杭州华三通信技术有限公司(简称H3C),致力于IP技术与产品的研究、开发、生产、销售及服务。是中国电信市场的主要供应商之一,并已成功进入全球电信市场。总部设在杭州,前身华为3COM 是2003年11月华为公司与3

12、Com成立的合资公司,目前在国内34省市和海外多个国家或地区设有分支机构。产品型号以H3C标识。,(2)思科公司,思科(Cisco)公司是全球领先的互联网设备供应商。成立于1985年的思科公司生产了全球80以上的网络主干设备路由器,总部位于美国加利福尼亚州的圣何塞,公司目前拥有全球最大的互联网商务站点,公司全球业务90%的交易是在网上完成的。Cisco的交换机产品以“Catalyst”为商标,路由器产品以“Cisco”为商标。,(3)锐捷公司,锐捷网络,国内著名的网络设备及解决方案供应商,成立于2000年1月。中国网络市场三大供应商之一。目前已经发展成为一家分支机构遍布全国37个省、市、自治区

13、拥有包括交换、路由、软件、安全、无线、存储等全系列的网络产品线及解决方案的专业化网络厂商。其产品和解决方案被广泛应用于政府、金融、教育、医疗、公司、运营商等信息化建设领域。,设备型号及选择,二、网络设备厂商介绍,(4)TP-LINK,深圳市普联技术有限公司成立于1996年,是专门从事网络与通信终端设备研发、制造和行销的业内主流厂商,也是国内少数几家拥有完全独立自主研发和制造能力的公司之一,创建了享誉全国的知名网络与通信品牌:TP-LINK。,(5)D-Link,友讯集团(D-Link)成立于1986年,并于1994年10月在台湾证券交易所挂牌上市,为台湾第一家公开上市的网络公司,以自创D-L

14、ink品牌行销电脑网络产品遍及全世界100多个国家。,(6)ZTE中兴通讯,中兴通讯是全球领先的综合性通信制造业上市公司,是近年全球增长最快的通信解决方案提供商。1985年,中兴通讯成立。2005年,中兴通讯作为中国内地惟一的IT和通信制造公司率先入选全球“IT 百强”。,(7)贝尔阿尔卡特,作为阿尔卡特朗讯在亚太地区的旗舰公司,上海贝尔阿尔卡特是中国电信领域第一家引进外资的股份制公司,拥有丰富的国际资源。,设备型号及选择,三、互联网接入设备,1、华为系列SOHO路由器产品,(1)华为AR18-31,路由器类型:接入路由器,网络协议:,WAN,Ethernet,ISDN,Frame Relay

15、X.25,固定广域网接口类型:,ADSL,ISDN,固定局域网接口类型:,10/100Base-TX4,内置防火墙:是,内存:,最大Flash内存8MB、最大DRAM内存64MB,参考价:,1200-1500元,设备型号及选择,三、互联网接入设备,1、华为系列SOHO路由器产品,(2)H3C ER5100,路由器类型:网吧专用宽带路由器,网络协议:,PPPoE,DHCP 客户端、DHCP服务器、静态路由、NAPT、,NTP,DDNS(www.3322.org、花生壳),VPN透传(PPTP、L2TP、IPSec),固定广域网接口类型:,1个10/100Base-TXWAN端口,固定局域网接口

16、类型:,3个10/100/1000Base-TLAN端口,内置防火墙:是,处理器:,MIPS 64位双核1GHz,参考价:,3100-4000元,设备型号及选择,三、互联网接入设备,1、华为系列SOHO路由器产品,(3)H3C Aolynk BR104H,路由器类型:SOHO级路由器网络协议:PPPoE,ARP,DHCP 客户端/服务器,NAT,RIP v1/v2,静态路由,SNTP,DDNS,PPTP,VPN透传(IPSec、PPTP、L2TP),固定广域网接口类型:1个ADSL WAN口,固定局域网接口类型:4个10/100M全双工LAN口,内置防火墙:内置,路由器包转发率:10 Mbps

17、14,800 pps,100 Mbps:148,800 pps,设备型号及选择,三、互联网接入设备,2、cisco SOHO系列路由器产品,(1)Cisco 1721,路由器类型:访问路由器,网络协议:V.35、EIA/TIA-232,EIA/TIA-449、X.21、EIA-530,固定广域类型:可选广域接口WIC卡,固定局域类型:10/100Base-T/TX,内置防火墙:是,内存:96MB,参考价:4000元,设备型号及选择,三、互联网接入设备,3、TP-LINK系列SOHO路由器产品,(1)TP-Link TL-R4299G,路由器类型:网吧专用宽带路由器,网络协议:IEEE 802

18、3、IEEE 802.3u、IEEE 802.3ab、,IEEE 802.3z、IEEE 802.3x、IEEE 802.1X,固定广域接口:2个,固定局域接口:8个,内置防火墙:是,处理器:Intel IXP网络专用处理器,参考价:4050元,设备型号及选择,三、互联网接入设备,4、互联网接入设备的选购观点,(1)要看提供的广域网及局域网接口类型,(2)要看采用的处理器类型及支持的最大内存,(3)要看支持的网络协议及标准,(4)要看是否具备地址转换功能,(5)要看是否自带内置防火墙功能,(6)要看售后服务和技术支持,(7)要看性价比,设备型号及选择,三、互联网接入设备,5、本项目设备选购,

19、对于20人以内用户的SOHO网络来说,网络中的核心路由器除了要具有宽带接入的功能,还要考虑到公司网络在许多方面的业务应用。如传输语音,视频,及传真信号,VoIP的应用,VPN功能和防火墙的功能等。所以基本上都要采用模块化的设计,可以对网络应用进行丰富的扩展,保护用户网络的长久投资。公司的这些业务需求就要求路由器必须具备以下特点:稳定可靠、高速高效、信息安全、操作简单、节约投资等。,前面已经对Cisco和H3C公司的两款互联网接入设备在性能上做了对比,考虑到本公司在网络组建的资金投入因素,H3C Aolynk BR104H系列是最节省资金的选择。,设备型号及选择,四、局域网接入交换机,1、H3C

20、系列SOHO交换机产品,()H3C SOHO-S1008A-V,交换机类型:桌面型交换机,网络标准:IEEE802.3,IEEE802.3u,ANSI/IEEE 802.3,IEEE802.3x,接口数量、类型:8个10/100Base-TX自适应以太网端口,RJ-45,Uplink,包转发率:1.19Mpps,MAC表:1K,参考价:130元,设备型号及选择,四、局域网接入交换机,1、H3C系列SOHO交换机产品,(2)H3C SOHO-S1016-CN,交换机类型:快速以太网交换机,网络标准:IEEE802.3,IEEE802.3u,IEEE802.3x,接口数量、类型:16个10/100

21、Mbps自适应以太网端口,RJ-45,包转发率:2.38Mpps,MAC表:8K,参考价:318元,设备型号及选择,四、局域网接入交换机,1、H3C系列SOHO交换机产品,(3)H3C SOHO-S1024R-CN,交换机类型:快速以太网交换机,网络标准:IEEE802.3,IEEE802.3u,IEEE802.3x,接口数量、类型:24个10/100Base-TX,包转发率:3.57Mpps,MAC表:8K,参考价:530元,设备型号及选择,四、局域网接入交换机,1、H3C系列SOHO交换机产品,(4)H3C SOHO-S1526-CN,交换机类型:千兆以太网交换机,网络标准:IEEE802

22、3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、,ANSI/IEEE 802.3 NWay、IEEE802.3x,接口数量、类型:24个10/100Base-TX自适应以太网端口 2个10/100/1000Base-T自适应以太网端口 1个Console接口,包转发率:6.55Mpps,MAC表:8K,参考价:990元,设备型号及选择,四、局域网接入交换机,2、TP-LINK系列SOHO交换机产品,()TP-LINK TL-SF1008+,交换机类型:桌面型百兆以太网交换机,网络标准:IEEE 802.3,IEEE 802.3u,IEEE 802.3x,接口数量、类型

23、8个10Base-T,100Base-TX,包转发率:148800pps,MAC表:1K,参考价:75元,设备型号及选择,四、局域网接入交换机,2、TP-LINK系列SOHO交换机产品,(2)TP-LINK TL-SF1016,交换机类型:机架式百兆以太网交换机,网络标准:IEEE 802.3、IEEE 802.3u、IEEE 802.3x,接口数量、类型:16个10/100M自适应RJ45端口,包转发率:148800pps,MAC表:8K,参考价:280元,设备型号及选择,四、局域网接入交换机,2、TP-LINK系列SOHO交换机产品,(3)TP-LINK TL-SF1024,交换机类型:

24、百兆以太网交换机,网络标准:IEEE 802.3,IEEE 802.3u,IEEE 802.3ab,IEEE 802.3x,接口数量、类型:24个10/100M自适应RJ45端口,包转发率:148800pps,MAC表:8K,参考价:400元,设备型号及选择,四、局域网接入交换机,2、TP-LINK系列SOHO交换机产品,(4)TP-LINK TL-SG1024D,交换机类型:全千兆桌面型以太网交换机,网络标准:IEEE 802.3,IEEE 802.3u,IEEE 802.3ab,IEEE 802.3x,接口数量、类型:24个10Base-T,100Base-TX,1000Base-T,包转

25、发率:1488000pps,MAC表:8K,参考价:1180元,设备型号及选择,四、局域网接入交换机,3、D-LINK系列SOHO交换机产品,()D-Link DES-1008D,交换机类型桌面型百兆以太网交换机,网络标准,IEEE802.3 10Base-T,IEEE802.3u 100Base-TX,接口数量、类型8个10/100Base-TX,包转发率148800pps,MAC表1K,参考价:140元,设备型号及选择,四、局域网接入交换机,3、D-LINK系列SOHO交换机产品,(2)D-Link DES-1016D,交换机类型:桌面型百兆以太网交换机,网络标准:IEEE802.310B

26、ASE-T,IEEE802.3u100BASE-TX,接口数量、类型:16个10/100Base-TX,包转发率:148800pps,MAC表:16K,参考价:300元,设备型号及选择,四、局域网接入交换机,3、D-LINK系列SOHO交换机产品,(3)D-Link DES-1024D,交换机类型:桌面型百兆以太网交换机,网络标准:IEEE802.3 10Base-T,IEEE802.3u 100Base-TX,接口数量、类型:24个10/100Base-TX,包转发率:148800pps,MAC表:16K,参考价:480元,设备型号及选择,四、局域网接入交换机,3、D-LINK系列SOHO交

27、换机产品,(4)D-Link DES-1226G,交换机类型:千兆以太网交换机,网络标准:IEEE802.3、IEEE802.3u、IEEE802.3ab、,IEEE802.3z、IEEE802.3x,接口数量、类型:24个10/100Base-TX,包转发率:148800pps,MAC表:16K,参考价:480元,设备型号及选择,四、局域网接入交换机,4、局域网接入的选购观点,(1)要看接口数量及类型,(2)要看支持的网络协议及标准,(3)要看转发速率,(4)要看RAM缓存容量,(5)要看流量控制,(6)要看是否可网管,(7)要看性价比,设备型号及选择,四、局域网接入交换机,5、本项目设备选

28、购,考虑到网络中信息点的数量,以及将来的发展、成本及级联接口速度瓶颈等因素,选择H3C S1526二层交换机,此交换机具有24个10/100Base-T以太网端口,2个10/100/1000Base-T以太网端口和2个1000Base-X SFP千兆以太网端口,支持网管VLAN划分,即使今后网络升级后也可以继续使用,性价比高。,设备型号及选择,五、无线AP,1、,H3C系列产品,(1),H3C WA2110-AG,传输协议:CSMA/CD,最大覆盖范围:室外200600米(自带天线),室内:65150米(自带天线),端口类型:RJ-45,Console,天线接口,网络标准:IEEE802.11

29、a/b/g,802.3af,传输速率(Mbps):108,54,48,36,24,18,12,11,9,6,5.5,2,1,参考价:2140元,设备型号及选择,五、无线AP,1、,H3C系列产品,(2),H3C WA2210-AG,传输协议:CSMA/CD,最大覆盖范围:室外200600米(自带天线),室内:65150米(自带天线),端口类型:RJ-45,Console,天线接口,网络标准:IEEE802.11a/b/g,802.3af,传输速率(Mbps):108,54,48,36,24,18,12,11,9,6,5.5,2,1,参考价:2700元,设备型号及选择,五、无线AP,2、TP-L

30、ink系列产品,TP-Link TL-WA200,传输协议:TCP/IP、NDIS3、NDIS4、IPX和NETBEUI,最大覆盖范围:300米,端口类型:RJ-45,网络标准:IEEE802.11b,传输速率(Mbps):11、5.5、2、1Mbps,参考价:270元,设备型号及选择,五、无线AP,3、,神州数码 DCWL系列产品,DCWL-3000AP,传输协议:TCP/IP、IPX/SPX和NETBEUI,最大覆盖范围:300米,端口类型:RJ-45,网络标准:IEEE802.11b,传输速率(Mbps):11、5.5、2、1Mbps,参考价:140元,设备型号及选择,五、无线AP,4、

31、本项目设备选购,从公司的需求情况来看,无线网络设备的使用本着最低的投入,获得满意的效果,因此选择神州数码 DCWL-3000AP,作为移动用户接入的AP产品。,设备型号及选择,六、网络通信介质选型,各信息点与交换机相连接的线缆采用超五类非屏蔽双绞线(UTP CAT 5e),服务器与交换机之间采用六类非屏蔽双绞线(UTP CAT 6)连接到交换机1000Base-T以太网端口。,设备型号及选择,七、网络设备统计,根据以上分析,结合各厂商技术实力、产品技术水平和市场占有率和性能价格比等情况,经过多方比较,本项目设备采用的网络设备见表。,设备型号及选择,设备名称,网络设备,型 号,数量,地点,互联网接入设备,H3C Aolynk BR104H,1,技术部,局域网接入交换机,H3C S1526,1,技术部,无线AP,DCWL-3000AP,2,服务部,技术部,
