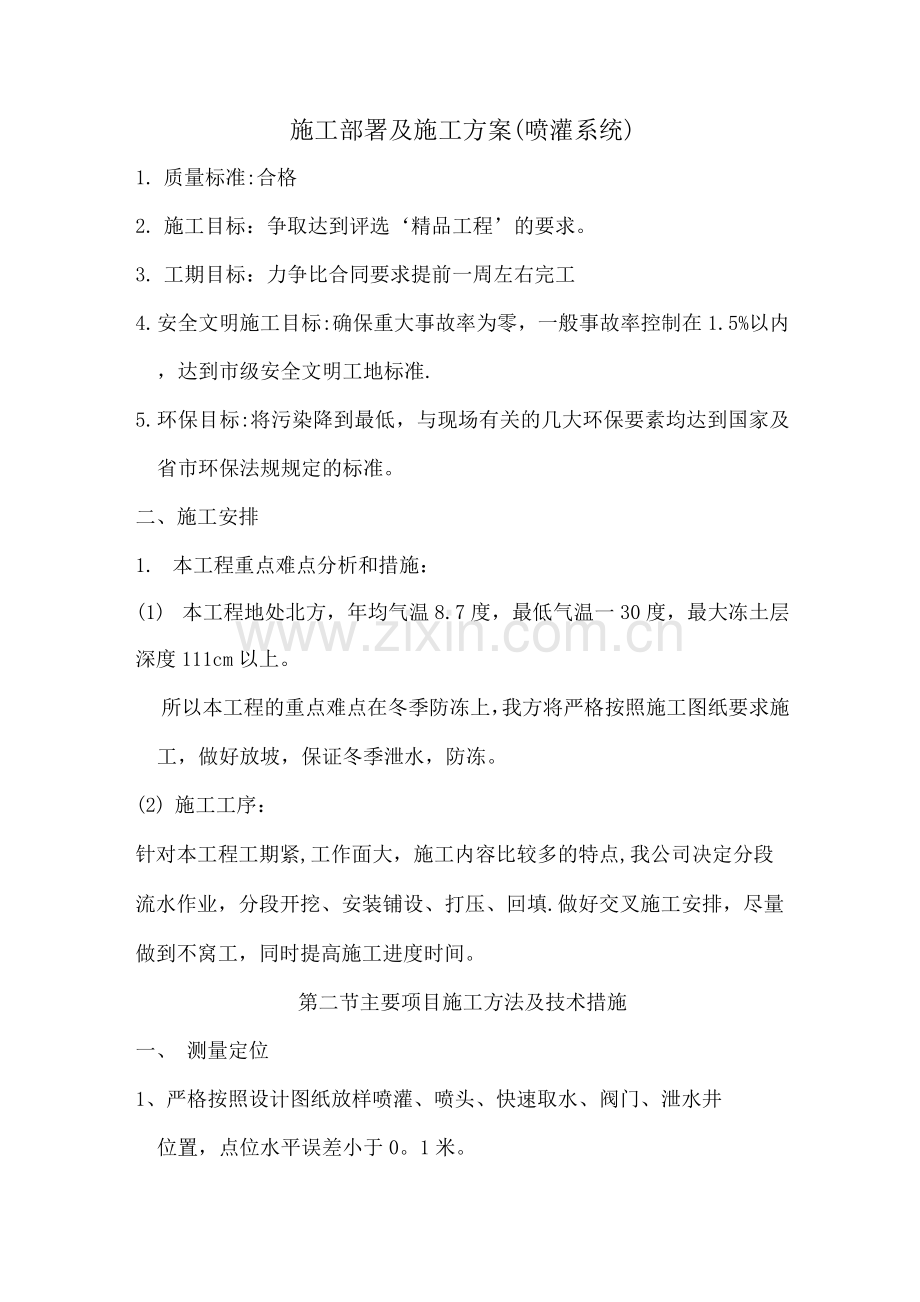

施工部署及施工方案(喷灌系统)
1. 质量标准:合格
2. 施工目标：争取达到评选‘精品工程’的要求。
3. 工期目标：力争比合同要求提前一周左右完工
4. 安全文明施工目标:确保重大事故率为零，一般事故率控制在1.5%以内，达到市级安全文明工地标准.
5. 环保目标:将污染降到最低，与现场有关的几大环保要素均达到国家及省市环保法规规定的标准。
二、施工安排
1. 本工程重点难点分析和措施：
(1) 本工程地处北方，年均气温8.7度，最低气温一30度，最大冻土层深度111cm以上。
所以本工程的重点难点在冬季防冻上，我方将严格按照施工图纸要求施工，做好放坡，保证冬季泄水，防冻。
(2) 施工工序：
针对本工程工期紧,工作面大，施工内容比较多的特点,我公司决定分段流水作业，分段开挖、安装铺设、打压、回填.做好交叉施工安排，尽量做到不窝工，同时提高施工进度时间。
第二节主要项目施工方法及技术措施
一、 测量定位
1、严格按照设计图纸放样喷灌、喷头、快速取水、阀门、泄水井
位置，点位水平误差小于0。1米。
2、

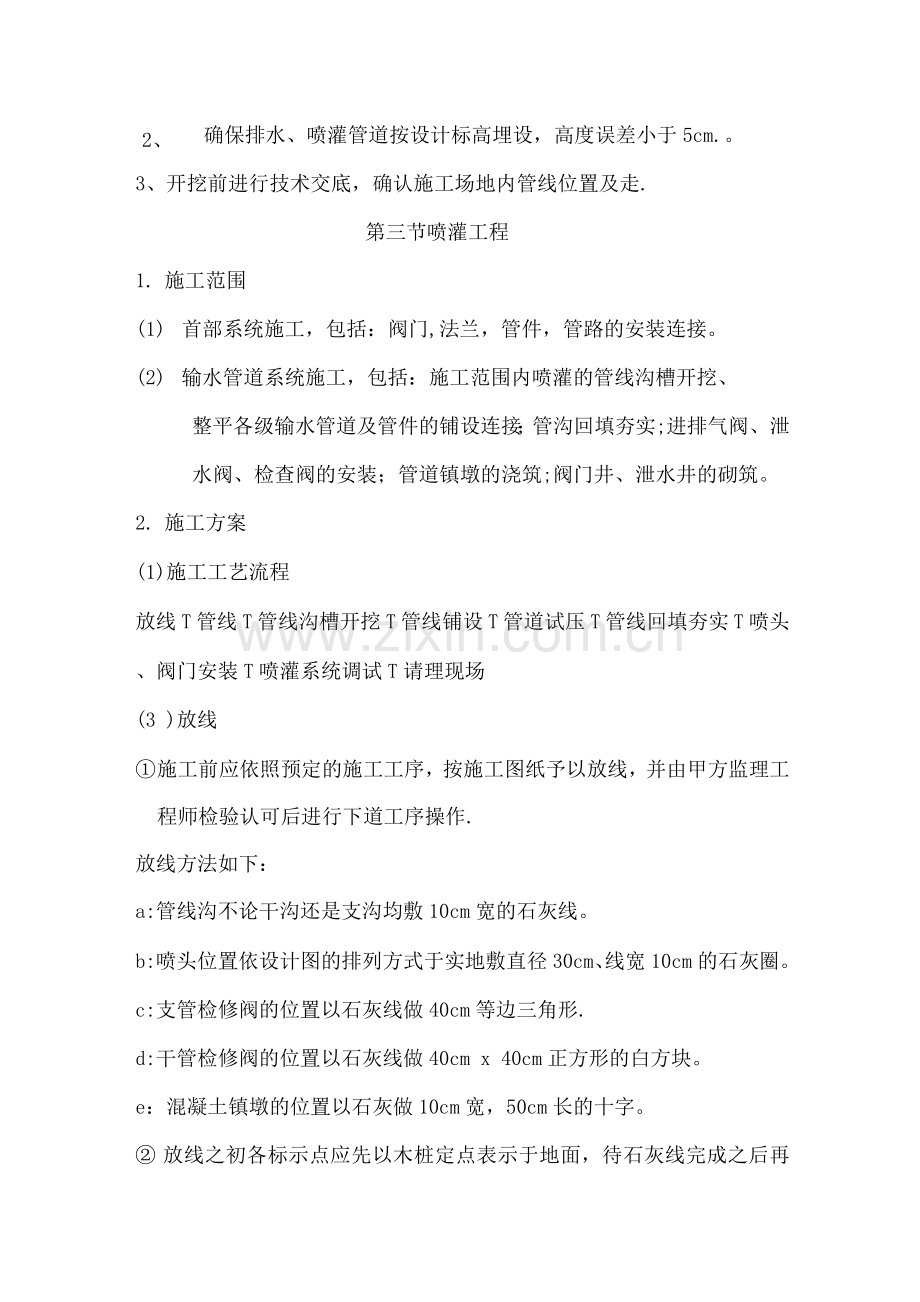

确保排水、喷灌管道按设计标高埋设，高度误差小于5cm.。
3、开挖前进行技术交底，确认施工场地内管线位置及走.
第三节喷灌工程
1. 施工范围
(1) 首部系统施工，包括：阀门,法兰，管件，管路的安装连接。
(2) 输水管道系统施工，包括：施工范围内喷灌的管线沟槽开挖、
整平各级输水管道及管件的铺设连接；管沟回填夯实;进排气阀、泄水阀、检查阀的安装；管道镇墩的浇筑;阀门井、泄水井的砌筑。
2. 施工方案
(1)施工工艺流程
放线T管线T管线沟槽开挖T管线铺设T管道试压T管线回填夯实T喷头、阀门安装T喷灌系统调试T请理现场
(3 )放线
① 施工前应依照预定的施工工序，按施工图纸予以放线，并由甲方监理工程师检验认可后进行下道工序操作.
放线方法如下：
a:管线沟不论干沟还是支沟均敷10cm宽的石灰线。
b:喷头位置依设计图的排列方式于实地敷直径30cm、线宽10cm的石灰圈。
c:支管检修阀的位置以石灰线做40cm等边三角形.
d:干管检修阀的位置以石灰线做40cm x 40cm正方形的白方块。
e：混凝土镇墩的位置以石灰做10cm宽，50cm长的十字。
② 放线之初各标示点应先以木桩定点表示于地面，待石灰线完成之后再拔除。另外，废除的庄位或石灰记号必须于当天消除,不得留待隔日。
③ 防线过程中对于原设计的任何修改必须与甲方监理工程师商定后，方可进行调整。
（4）管线沟槽开挖
① 沟槽的开挖采用人工或机器的方式开挖，保证沟壁及沟底均呈现整齐的开挖面，挖掘出来的土方堆置于距沟缘45cm以外的地方，禁止双面堆土.
② 每日开挖长度应以当天可完成埋设的长度为宜。
③ 沟底处理办法：平整沟底，清除硬物。铺设管道前要铺设10cm细沙及细土。
④ 挖掘出来的如放在绿地上，下面铺土,且堆放在绿地上的时间不超过一周。
（5）输水管道连接
① 本次工程输水管道使用PVC给水管活套插接和胶合剂粘接。凡活套插接的管道在管沟内连接，严禁连接好后再置入沟中,以免接松动.粘接管应在管沟末堆土的一侧先接好后再整段放入沟中，但必须注意下列个点：
A: —次粘接不超过四根管，并只限于直管，凡转弯处必须在沟底施工.
B：主管线与支管线相邻小于2M以内且平行时可共同敷设在同一管
沟内.
C: PVC管置于有弧度的沟中时，其最小允许弯曲半径为管径的2
倍.附表如下：

过，且弯曲段最后一处接头连接完成后至少等候15分钟方可移动管段置入沟中.
D：沟外作业将管放入沟内时必须二人作业，不得一人将一端掷入沟内后，其余部分以不正当的扭摔方法使其‘跌’入沟内，以防接头脱落漏水。
E：管道连接前要进行外观检查，发现有破损、裂痕、明显变形、变色不统一等异常情况，须立即更换，并加以标记另行保管。
F：各管连接涂胶之前管内外管壁均应清洁、干燥，连接管件亦同。
G：管道连接前,应检查管头断面角度与管件内部角度是否相同。如果不同，应用矬子或砂纸打磨成相同角度，并将渣子清除后方可连接。
H :活套承插管的安装依安装规范，在抹好润滑剂后用拉紧器安装
（6）水压试验
① 管道过长，为保证精确，可分段进行。对于活套管方式连接的管线，试压必须在混凝土镇墩浇筑满5日后方可进行.而PVC胶合剂粘接的管线则可在连接慢8小时后进行试压。
② 管道上方必须回填至少30CM的回填土方可试压，但个接头处应留出，以利检查.
③ 试压前管线应放气。
④ 试压的压力为工作压力的1。5倍，并以试压30分钟内不漏水、不降压为合格.
⑤ 严密性试压一般为0。35MPa，保持两个小时，一个小时内压力降幅不小于5%为合格.
（7）沟槽回填土
① 回填之前必须完成试压并由甲方监理工程师同意方可回填.
② 首层10CM没回填使用细沙或细土。
③ 全部回填中沟槽底至管顶以上50cm范围内，不得含有有机物，冻土以及大于50mm的石子石块。其材料可使用原开挖出的土方。
④ 回填土每回填30〜40cm要进行压实处理，可采用水浸、机器夯实和人工夯实等方法，是施工条件和现场条件而定。以保证足够的夯实度，避免出现沟槽沉陷。
（8）进排气阀
进排气阀安装在主管路沿线相对高点和现场工程师指定的主管路末端位置.
（9）泄水阀
根据现场地形，在主管路相对较低点安装泄水阀，并排入临近集水井，
其原则是冬季能将管道中的水尽量排尽,以免受冻.
(10) 喷头
① 喷头如甲方不指定牌子，为保证喷管质量，则选用雨鸟喷头。
② 为防止喷头下陷和积水，喷头周围回填沙子并夯实。
③ 喷头安装距马路牙子20cm.
④ 喷头顶部需保证与地面水平。
⑤ 快速取水器的安装如遇苗木景观发生冲突，位置可适当调整，但须甲方或监理工程师同意认可。
