路基路面工程施工监理讲座讲义
经高驻办领导分工安排，引江济汉桥梁接线路基路面工程施工监 理程序和质量控制与施工单位共同学习，相互交流，所述有不妥之处， 望帮忙指正。
路基路面工程施工包括路基土方，结构物回填、软基处理，小桥 涵施工，排水与防护、水泥混凝土路面（沥青混凝土路面暂不讲解）。
路基路面工程施工监理程序与质量要求的内容主要依据为：
1、《公路路基施工技术规范》
2、《公路工程施工监理规范》
3、引江济汉通航工程《两阶段施工图设计》
4、湖北省引江济汉通航工程第一高驻办《监理实施细则》
一、路基土方施工
1、审查开工报告
开工前，承包人应提交开工报告，报告内容包括路段位置、长度、 路基类型、原材料的开采、运输、数量和试验资料，施工方案和自检 系统等，最重要的是施工组织计划及保证措施.按规定程序报高驻办审 批后开工。
路基清表、路基土方施工，结构物回填、软土路段处理都应按照 划分的单位、分部、分项工程在开工前报送开工报告,经高驻办审批 后，即可开工。
2、测量放样（包括导线复测、水准点复测与加密、中线放样、路基 放样）
测量放样由承包人进行,报监理小组复核,由监理测量工程师确 认.
3、检查施工现场的清场、拆除和清淤情况
由监理小组检查施工现场的清理，如达到规范及招标文件的要求, 即可通知承包人进行下一步工作.如需清淤回填则需核实清淤工程量 和回填土方量。由监理小组核实，监理工程师确认.
4、原材料的试验：包括石灰、水泥、土、砂、石等试验由监理试验 检测工程师确认.
5、路基挖方：路基挖方必须保证挖方深度及路床碾压遍数和换填质 量。
6、路基填方：（指土质路堤）主要对回填土材料松铺厚度、压实度和 填筑材料质量以及外观质量进行控制，路基施工监理主要控制的方

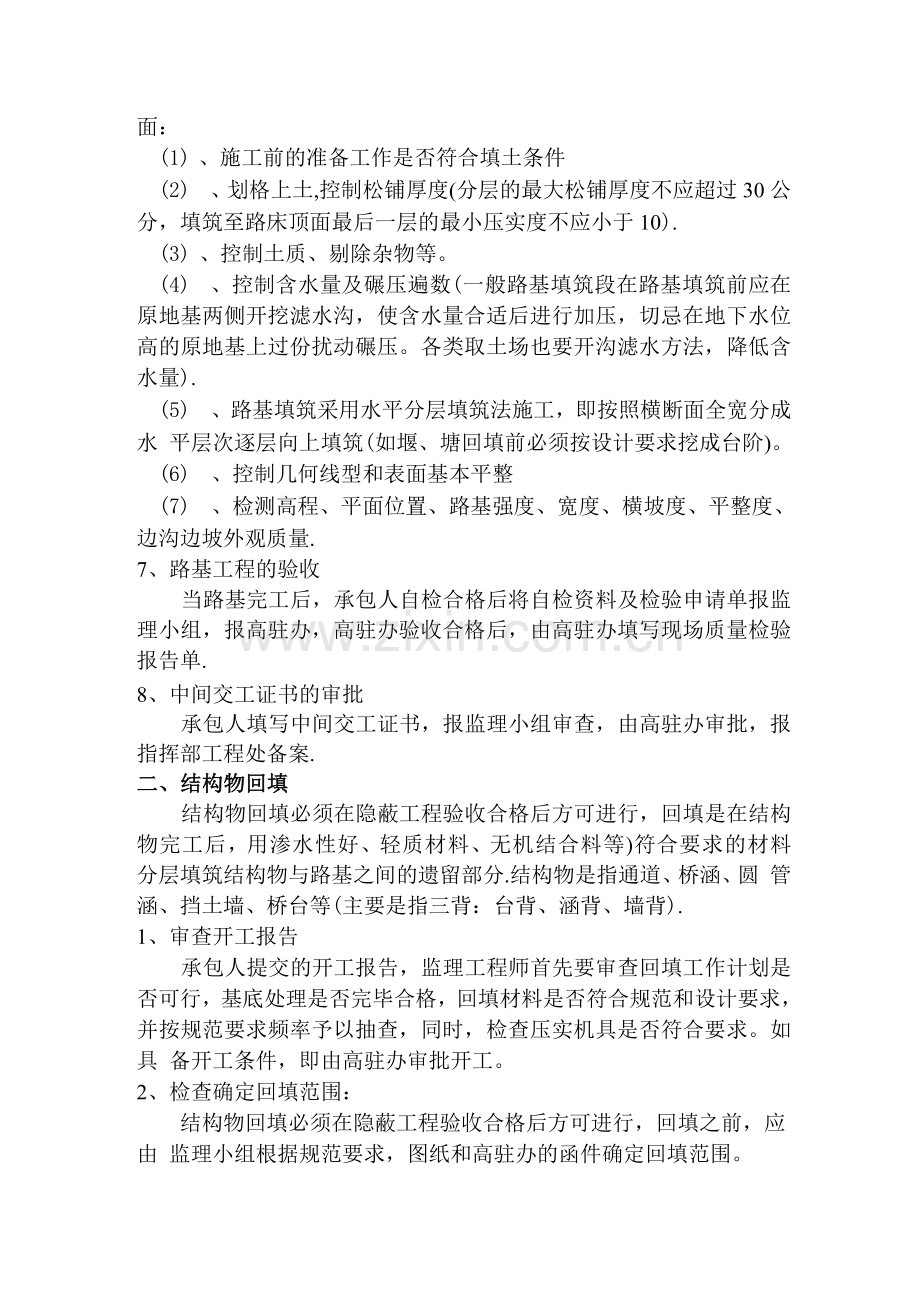

面：
(1) 、施工前的准备工作是否符合填土条件
(2) 、划格上土,控制松铺厚度(分层的最大松铺厚度不应超过30 公分，填筑至路床顶面最后一层的最小压实度不应小于10).
(3) 、控制土质、剔除杂物等。
(4) 、控制含水量及碾压遍数(一般路基填筑段在路基填筑前应在 原地基两侧开挖滤水沟，使含水量合适后进行加压，切忌在地下水位 高的原地基上过份扰动碾压。各类取土场也要开沟滤水方法，降低含 水量).
(5) 、路基填筑采用水平分层填筑法施工，即按照横断面全宽分成水 平层次逐层向上填筑(如堰、塘回填前必须按设计要求挖成台阶)。
(6) 、控制几何线型和表面基本平整
(7) 、检测高程、平面位置、路基强度、宽度、横坡度、平整度、 边沟边坡外观质量.
7、路基工程的验收
当路基完工后，承包人自检合格后将自检资料及检验申请单报监 理小组，报高驻办，高驻办验收合格后，由高驻办填写现场质量检验 报告单.
8、中间交工证书的审批
承包人填写中间交工证书，报监理小组审查，由高驻办审批，报 指挥部工程处备案.
二、结构物回填
结构物回填必须在隐蔽工程验收合格后方可进行，回填是在结构 物完工后，用渗水性好、轻质材料、无机结合料等)符合要求的材料 分层填筑结构物与路基之间的遗留部分.结构物是指通道、桥涵、圆 管涵、挡土墙、桥台等(主要是指三背：台背、涵背、墙背).
1、审查开工报告
承包人提交的开工报告，监理工程师首先要审查回填工作计划是 否可行，基底处理是否完毕合格，回填材料是否符合规范和设计要求， 并按规范要求频率予以抽查，同时，检查压实机具是否符合要求。如具 备开工条件，即由高驻办审批开工。
2、检查确定回填范围：
结构物回填必须在隐蔽工程验收合格后方可进行，回填之前，应由 监理小组根据规范要求，图纸和高驻办的函件确定回填范围。
3、回填施工及抽查
结构物回填时，由现场监理对回填材料、压实厚度、压实度、施 工工艺、施工工序、施工期限及对结构物影响进行旁站监理.回填前， 原路基必须按设计要求挖成台阶，分层填筑厚度宜为10—20公分，二 级以上公路采用小型夯实机具时，压实度不宜大于15公分，回填后 逐层检查压实度,高驻办、监理小组根据需要进行检查或抽查。
4、回填验收
回填验收由监理工程师组织，现场监理参加抽检承包人的自检资 料和旁站监理的检查资料，如果检查频率和结果均符合规范要求，即 可签字验收.
5、签证中间证书
结构物回填验收后，由承包人填写中间交工证书，连同相应的开 工申请单及质量检验单经监理小组审签后一并报高驻办，高驻办对上 述全部内容审查合格后，予以签认中间交工证书。
三、软土地基处理
软基处理在汉宜高速、拍马大道桥梁及接线工程设计资料中未涉 及，但在施工中可能会发生.为此，软土地基的几种处理方法的相关 要求特介绍如下,供参考，在培训会上不予介绍.
(一) 预压砂垫层法
1、监理程序
(1) 、审查开工报告，除按路基土方开工报告要求的内容外，还应 包括砂料的试验资料、沉降板和侧向移位桩的准备情况，水准点的位 置情况，用于测量侧向位移基桩的埋设情况，观测沉降和量测移位的 仪器准备情况，若上述各项合格即可签发开工报告.
(2) 、检查测量放样情况。
(3) 、检查现场清理情况。
2、工序检查及质量要求
(1) 、检查砂垫层宽度、厚度、抽查渗透系数填质检单.
(2) 、检查设置的沉降板和侧向位移的情况。
(3) 、检查路堤分层填筑的质量。
3、分析观测资料，判断是否满足工后沉降速率。
4、进行单项复查验收签认质检单
5、审批中间交工证书
(二) 塑料排水板法
1、监理程序：与预压砂垫层法一致
2、工序检查及质量要求
(1) 、检查验收塑料排水板质量，尤其检查塑料排水板厚度，填质检 单。
(2) 、检查砂垫层宽度、厚度、抽查渗透系数填质检单。
(3) 、检查设置的沉降板和侧向位移.
(4) 、检查塑料排水板打入深度和间距。
(5) 、检查路堤分层填筑的质量(按填方路基质量要求)
3、分析沉降资料，确认是否达到沉降标准
4、进行单项复核验收,签认质检单。
5、审批中间交工证书
(三) 粉喷桩法
1、监理程序
(1) 、审查开工报告:除按路基土方施工开工报告的要求内容外， 还应包括水泥的试验资料，机具设备，沉降板和侧向位移桩的准备情 况、水准点的位置情况，用于量测侧向位移基桩的埋设情况，观测沉 降和
测位移仪器准备情况，若上述各项合格即可签发开工报告。
(2) 、检查测量放样情况
(3) 、检查现场清理情况
2、工序检查与质量要求
监理小组按工序检查程序对以下工序进行检查验收，每道工序检 查认可后，方可进入下道工序。
(1 )、检查粉喷桩的机具设备是否符合要求，材料试验资料是否合手 要求.
(2)、检查粉喷桩机压力、喷粉量、钻进速度，提升高度等参数。
(3) 、检查喷粉和停喷标高是否有中断和喷前提杆问题。
(4) 、检查搅拌深度与重复搅拌情况及上、下层均匀性。
(5) 、检查喷量不足或中途中断情况应监督进行复打。
(6) 、检查计量装置和储灰罐容量.
(7) 、检查钻头磨损量.
(8) 、验收桩距、桩经、桩长、竖直度、打印喷粉量、检验强度指 标(由专项检测机构出示质量检测证明)。
(9) 、设置的沉降板和侧向位移的检查。
(10)、检查路基填筑质量.
3、粉喷桩施工工艺，控制喷粉量及上、下均匀性，按《技术规范》要 求，实行5%的现场抽检或钻芯取样及其它检测手段检查。
4、验收路基质量、签认质检单。
5、审批中间交工证书。
(四)CFG桩法
1、监理程序
(1) 、审查开工报告：除按路基土方施工开工报告要求的内容外， 还应包括砂、石料、水泥、粉煤灰的试验资料，机具设备，沉降板和 侧向移位桩的准备情况,水准点的位置情况，用于量测侧向位移基桩 的埋设情况，观测沉降和量测位移的仪器准备情况。若上述各项合格 即可签发开工报告。
(2) 、测量放样工作检查。
(3) 、清理现场的检查.
2、工序检查与质量要求
监理小组按工序检查程序对以下工序进行检查验收，每道工序检 查认可后，方可进入下道工序。
(1) 、检查CFG桩机是否正常完好。
(2) 、检查水泥，粉煤灰等加固剂的质量及地面的清理、整修.
(3) 、检查石料级配合比试验资料.
(4) 、CFG桩施工工艺控制及上下层均匀性，按《技术规范》要求， 实行5%的现场抽检(反射波法或静压法)，详细检查项目为：
a、检查导管的打入深度，垂直度等参数。
b、检查水泥、粉煤灰、石料用量是否符合配合比要求.
c、验收桩距、桩经、桩长、强度(由专项抽测机构出示质量检测 证明)
(5) 、褥垫层的检查验收
(6) 、设置的沉降板和侧向位移的检查
(7) 、路堤分层填筑的检查
3、单项工程的验收和审批中间交工证书
四、小桥涵施工
(一)通道、箱涵
1、施工现场应清理完毕，软土地段预压沉降完毕，经监理小组 现场检查确认。
2、监理小组检查承包人放样结果，必须符合按图纸或变更通知 所确定的通道，箱涵的位置，方向与主线的交角、标高等。
3、审查承包人申请开工报告中的现场准备情况，包括人员、设 备配备、原材料试验（包括钢材、水泥、砂石料、模板等）以及混凝 土配合比，均合格后报高驻办批准开工申请，承包商可进行施工.
4、在施工过程中，监理小组进行旁站监理，并取样抽测。
5、隐蔽工程完工后，在承包商自检的基础上，由高驻办和总监办 共同进行验收签认.
6、工程完成后，高驻办根据现场旁站记录，抽检结果以及承包 人的自检记录，即可审查承包人提出的中间交工证书,并予以签认。
（二）圆管涵监理程序与通道、箱涵基本相同。
五、排水与防护设施工程
本项目汉宜高速与拍马河大桥路基均采用60X60排水沟，填方 边坡防护，当路堤边坡边沟高度W6M时，采用植草防护，大于6M 时，采用衬砌拱植草防护。桥头10M范围采用预制空心六角块培土 植草防护。
（一）监理程序
1、审查开工报告:开工报告报监理小组，经高驻办审批后开工。
2、监理小组对施工现场检查情况。
1）、施工现场准备情况
2）、进场材料质量与堆放
3）、施工机械设备与场地
4）、有关规定的测量资料
（二）施工质量要求
1、排水沟施工
1）、砌体砂浆配合比和构件强度是否符合设计要求.
2）、砂浆均匀性、饱满度、勾缝是否密实规则。
3）、基础缩缝与墙身缩缝是否对齐，填料是否饱满。
4）、轴线偏差、高程、墙身尺寸、铺筑厚度、基础垫层与厚度的检 查与控制。
5）、外观质量要求
a、纵坡顺直，曲线线形圆滑.
b、沟壁平整、稳定、无贴破，沟底平顺，排水畅通,无冲刷、阻水。
c、浆砌片石，嵌缝均匀，饱满、密实、勾缝平顺无脱落、密实、美 观，缝度均衡协调，砌体咬扣紧实，抹面平整、压光、顺直、无裂缝、 空鼓。
2、中央为隔离排水施工
1）、排水管与土工布的质量报告单、出厂合格证、完好性，并留样 备查。
2）、设置部位、标高、坡度、垫层与埋设的检查。
3）、合成材料接头，搭接及与其它结构物的衔接是否符合要求.
4）、观察排水通畅情况。
3、防护设施及路肩
1）、检查水泥、石灰、集料、预制件质量和砂浆强度及混凝土配合 比。
2）、检查土壤性质，填土方法及夯实。
3）、土工网垫出厂合格证及布置与锚固。
4）、检查砂砾或砂垫层用量。
5）、检查泄水孔、沉降缝、伸缩缝设置。
6）、软土地基沉降期与稳定性。
7）、检查砌体外观、强度、顶面标高、平整度、坡度、厚度、底面 高程等.
路面工程施工
一、底基层施工
1、审批原材料：
承包人首先进行材料自检试验，检查原材料是否符合技术规范要 求，然后将试验结果连同出厂合格证和材料样品一起报监理小组审核, 由高驻办审批。
2、审批混合料配合比：
承包人在开工前应采用批准的原材料进行混合料的配比设计，确 定各种材料配比，并通过室内试验确定混合料的最大干密度，最佳含 水量和无侧限抗压强度。试验全部合格后，承包人应将混合料设计的 配合比及试验结果报监理小组与高驻办试验室，由高驻办审批。
3、审查承包人主要机械设备的配置及调试情况：
在正式开工和试验段开工之前，监理小组对承包人为底基层施工 配置的主要机械设备（特别是混合料拌合设备）应按照技术规范的要 求进行审查。机械设备及调试经审查合格后，予以批准使用。不能保 证达到技术规范规定的技术要求或功能的机械设备，不允许使用。
4、检查试验段的准备情况，审批承包人关于试验段的开工报告：
承包人在得到高驻办对原材料和混合料配合比的批准后，应积极 做好试验段的各项准备工作。在试验段开工之前，需向高驻办提交开 工报告，经批准后施工。
5、试验段施工：
试验段开工后，监理小组通过检查各种原材料、拌合设备、堆料场 及细集料防雨措施、拌合方式、施工工艺、混合料配合比、施工组织 和施工过程的质量监控系统等是否与承包人在试验段开工报告中所 报一致，存在哪些问题。同时，监理人员通过使用试验、测量等手段, 检查材料和工程质量能否满足技术规范的要求。监理小组要进行旁站 监理。
6、审批试验段总结报告及正式工程的开工报告：
在试验段修筑完毕，承包人自检各项技术指标全部合格后，向高驻 办提交《试验段总结报告》.总结报告应包括以下主要内容：
(1) 、所使用材料的技术性能；
(2) 、试验段的各种检测资料；
(3) 、试验段取得的经验(成功的施工工艺、机具组合方式、检测 控制方法)
(4) 、失败的教训及问题分析；
(5) 、正式施工时应注意的问题；
(6) 、提出底基层正式开工报告。
高驻办对试验段工程质量进行各项检测、试验，并审查试验段的总 结报告，全部合格后予以验收，报总监办审批。
7、旁站底基层施工
在底基层的施工过程中，现场监理主要采取旁站和巡视的方法来 检查承包人是否按照标准的混合料配合比、施工工艺、施工组织和施 工计划进行施工，同时了解承包人的质量控制系统的运转情况。按规 定频率检查各部位几何尺寸、压实度、强度，逐层签认工序申报单。
8、单项工程的验收：
在一个路段的底基层完工后，承包人按技术规范和检验项目、频 率、标准进行自检，合格后，应填写质量验收通知单送监理小组、高 驻办、总监办.由高驻办组织对承包人所报路段底基层进行验收。
9、审查、签认中间交工证书：
单项工程验收完工后,由承包人填写中间交工证书连同相应的开 工申请单及质量检验单一并报监理小组、高驻办审核，由总监办审批, 予以签认中间交工证书。
二、基层施工监理程序与质量技术要求：
路面基层施工的监理程序与底基层施工基本相同.
三、水泥混凝土面层监理程序与质量技术要求：
1、审批原材料：
承包人在混凝土面层中所用的原材料,包括粗细骨料、钢材和水泥 必须有合格证明或质量检验单。承包人通过自检证明各种材料均达到 技术规范的要求后，报高驻办审批。由高驻办试验室检查原材料的证 明材料和承包人的自检资料，并对承包人及所报材料样品进行抽查。 如果全部合格，则批准承包人使用这些材料。若施工中材料发生变化 时，仍须按以上程序重新报批。
2、审批水泥混凝土混合料配比：
承包人混合料正式生产一个月之前，应向监理小组呈报混凝土混 合料配合比设计，及在拌合场生产的混合料试样。
高驻办在批准该设计配比之前，应对承包人的配比进行复核，抽 查各项技术指标。如不合格，将配合比设计退回，承包人重新设计、 报批。
3、审查承包人路面施工机械的配置和调试情况：
承包人应按照技术规范的要求配置足够数量且品种齐全的拌合、 运送、摊铺、振捣、抛光、拉毛及养生混凝土的机械设备，并应在试 验段开工之前安装调试合格后报监理小组审查批准。所有工程中使用 的设备应保持良好的操作条件。不符合技术规范要求的设备，监理人 员有权要求承包人从工作中撤除.
4、检查试验段准备情况，审批承包人的试验段开工报告.报告中应包 括：
(1) 、试验地点、桩号、长度、面积；
(2) 、现场基层准备情况；
(3) 、混合料拌合设备调试、运转情况；
(4) 、施工机械设备的数量、技术性能及状况；
(5) 、施工工艺、技术措施、质量控制手段；
(6) 、施工组织、生产技术管理人员的配备及组织；
(7) 、已经批准的混合料配合比设计方案。
5、试验段的施工:
承包人按批准的开工报告进行试验路段施工。监理小组进行旁站 监理.
6、检测、验收试验段，审批试验段总结报告及正式工程的开工报告:
试验段养生期满后，承包人自检合格后报监理小组按质量检测标 准及频率进行检测、验收。全部合格后，监理小组予以签字验收。承 包人写出试验段总结报告，报监理小组审核，由高驻办审批。同时提 出面层施工的开工申请报告。高驻办经审查试验段总结报告及检查承 包人正式开工的各项准备工作，报总监办批准正式开工。
7、水泥混凝土面层施工：
混凝土路面铺筑时，由监理小组人员坚持全过程旁站。同时，应 加强对混合料拌合场的旁站和巡视。要密切注意混合料的变化，检查 承包人施工机械配备、施工组织、施工工艺等是否与所报开工报告中 的计划一致，监督承包人按技术规范要求的试验项目和试验频率进行 试验。施工中发现原材料或混合料有变化或不合格时，应停止使用. 同时，监理小组要按规范要求的项目就地抽检。
8、工程质量验收
路面养生期满后，监理小组进行各项技术指标和质量验收。各项 检验项目均应按质量检验单中规定的频率和允许的偏差进行检验，检 验结果和平均值填入面层质量检验单。全部检验合格后，由监理小组 报高驻办签字验收。
9、审查、签认中间交工证书：
单项工程验收完工后，由承包人填写中间交工证书，连同相应的 开工申请单及质量检验单一并报高驻办审核，予以签认中间交工证 书，作为中间计量和支付的依据。
