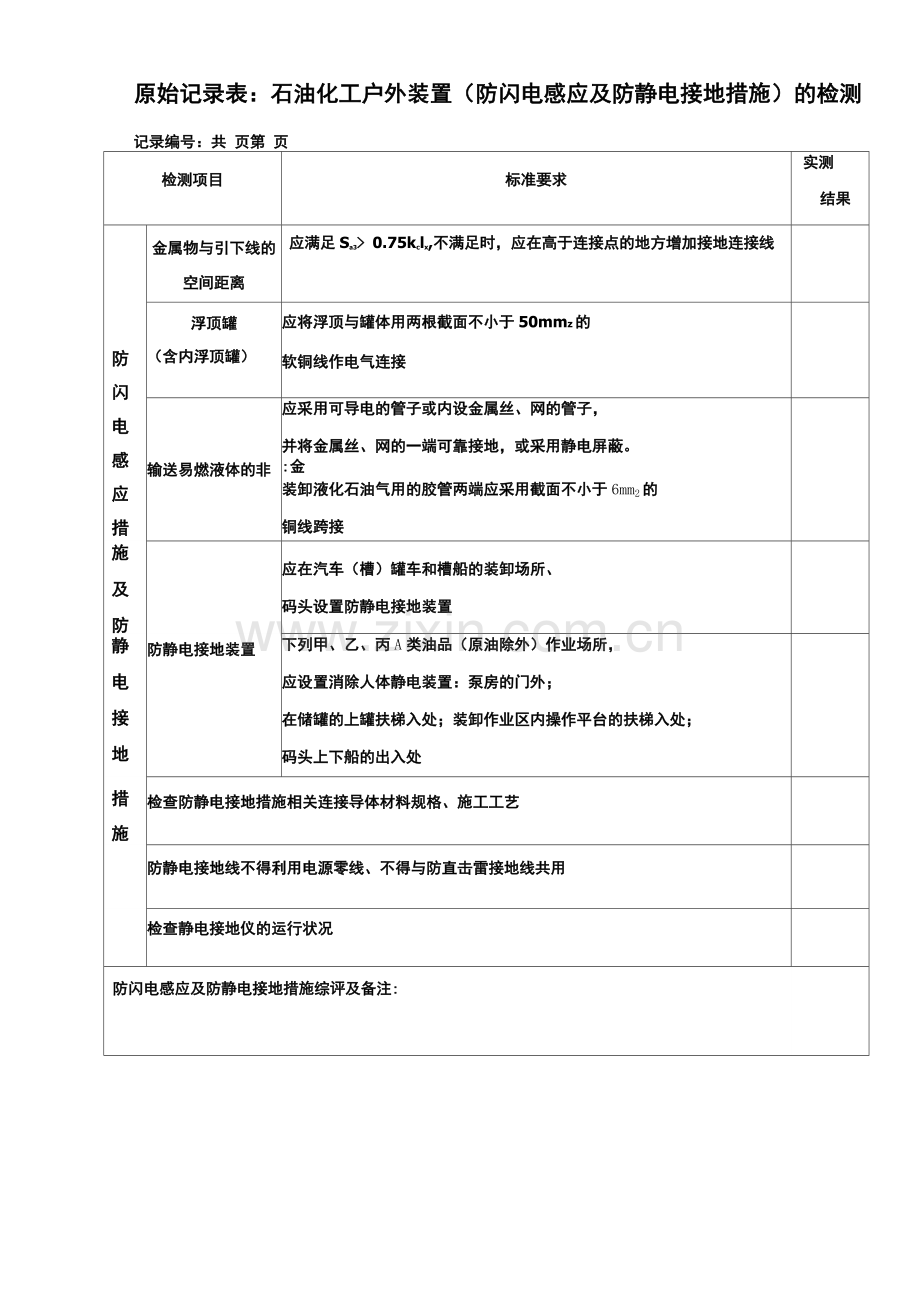

原始记录表：石油化工户外装置(防闪电感应及防静电接地措施)的检测.docx

原始记录表：石油化工户外装置（防闪电感应及防静电接地措施）的检测
记录编号：共 页第 页
检测项目
标准要求
实测
结果
防闪电感应措
金属物与引下线的空间距离
应满足Sa3> 0.75kclx,不满足时，应在高于连接点的地方增加接地连接线

浮顶罐
（含内浮顶罐）
应将浮顶与罐体用两根截面不小于50mmz的
软铜线作电气连接

输送易燃液体的非
应采用可导电的管子或内设金属丝、网的管子，
并将金属丝、网的一端可靠接地，或采用静电屏蔽。
:金
装卸液化石油气用的胶管两端应采用截面不小于6mm2的
铜线跨接

施
及
防

应在汽车（槽）罐车和槽船的装卸场所、
码头设置防静电接地装置

静
电
接
地
防静电接地装置
下列甲、乙、丙A类油品（原油除外）作业场所，
应设置消除人体静电装置：泵房的门外；
在储罐的上罐扶梯入处；装卸作业区内操作平台的扶梯入处；
码头上下船的出入处

措
施
检查防静电接地措施相关连接导体材料规格、施工工艺

防静电接地线不得利用电源零线、不得与防直击雷接地线共用

检查静电接地仪的运行状况

防闪电感应及防静电接地措施综评及备注:
