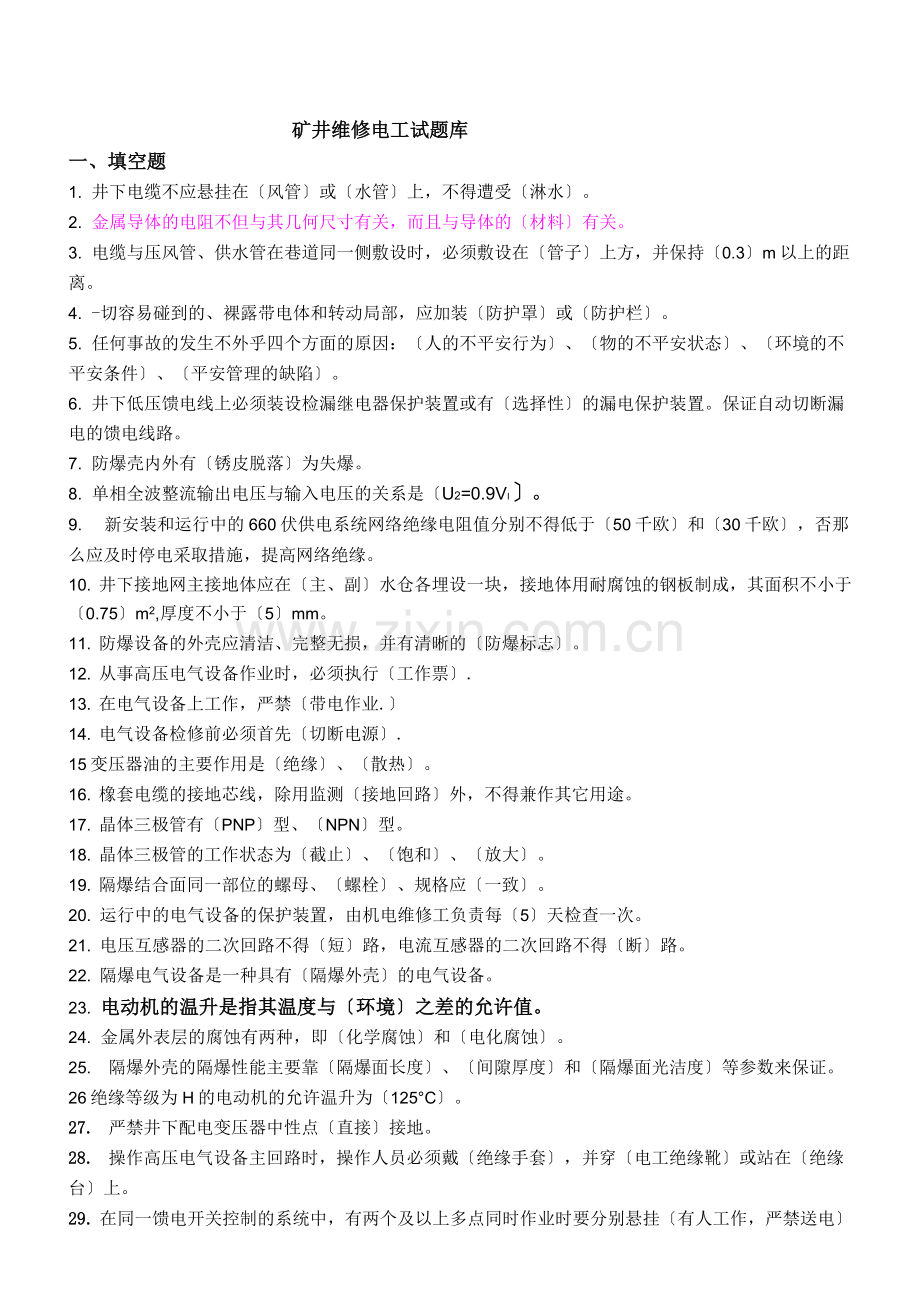

矿井维修电工试题库
一、填空题
1. 井下电缆不应悬挂在〔风管〕或〔水管〕上，不得遭受〔淋水〕。
2. 金属导体的电阻不但与其几何尺寸有关，而且与导体的〔材料〕有关。
3. 电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在〔管子〕上方，并保持〔0.3〕m以上的距离。
4. -切容易碰到的、裸露带电体和转动局部，应加装〔防护罩〕或〔防护栏〕。
5. 任何事故的发生不外乎四个方面的原因：〔人的不平安行为〕、〔物的不平安状态〕、〔环境的不平安条件〕、〔平安管理的缺陷〕。
6. 井下低压馈电线上必须装设检漏继电器保护装置或有〔选择性〕的漏电保护装置。保证自动切断漏电的馈电线路。
7. 防爆壳内外有〔锈皮脱落〕为失爆。
8. 单相全波整流输出电压与输入电压的关系是〔U2=0.9Vi〕。
9. 新安装和运行中的660伏供电系统网络绝缘电阻值分别不得低于〔50千欧〕和〔30千欧〕，否那么应及时停电采取措施，提高网络绝缘。
10. 井下接地网主接地体应在〔主、副〕水仓各埋设一块，接地体用耐腐蚀的钢板制成，其面积不小于〔0.75〕m2,厚度不小于〔5〕mm。
11. 防爆设备的外壳应清洁、完整无损，并有清晰的〔防爆标志〕。
12. 从事高压电气设备作业时，必须执行〔工作票〕.
13. 在电气设备上工作，严禁〔带电作业.〕
14. 电气设备检修前必须首先〔切断电源〕.
15变压器油的主要作用是〔绝缘〕、〔散热〕。
16. 橡套电缆的接地芯线，除用监测〔接地回路〕外，不得兼作其它用途。
17. 晶体三极管有〔PNP〕型、〔NPN〕型。
18. 晶体三极管的工作状态为〔截止〕、〔饱和〕、〔放大〕。
19. 隔爆结合面同一部位的螺母、〔螺栓〕、规格应〔一致〕。
20. 运行中的电气设备的保护装置，由机电维修工负责每〔5〕天检查一次。
21. 电压互感器的二次回路不得〔短〕路，电流互感器的二次回路不得〔断〕路。
22. 隔爆电气设备是一种具有〔隔爆外壳〕的电气设备。
23. 电动机的温升是指其温度与〔环境〕之差的允许值。
24. 金属外表层的腐蚀有两种，即〔化学腐蚀〕和〔电化腐蚀〕。
25. 隔爆外壳的隔爆性能主要靠〔隔爆面长度〕、〔间隙厚度〕和〔隔爆面光洁度〕等参数来保证。
26绝缘等级为H的电动机的允许温升为〔125°C〕。
27. 严禁井下配电变压器中性点〔直接〕接地。
28. 操作高压电气设备主回路时，操作人员必须戴〔绝缘手套〕，并穿〔电工绝缘靴〕或站在〔绝缘台〕上。

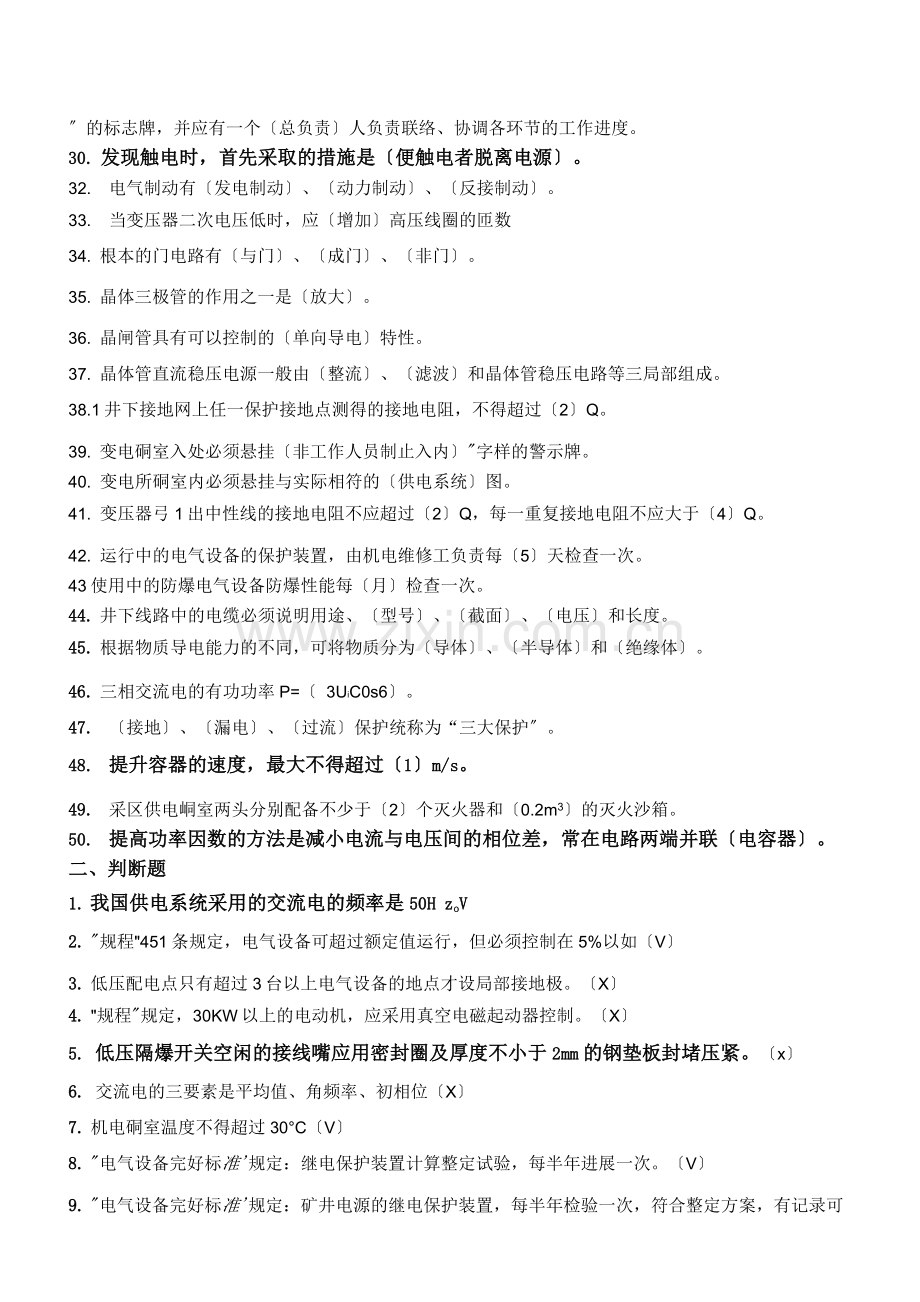

29. 在同一馈电开关控制的系统中，有两个及以上多点同时作业时要分别悬挂〔有人工作，严禁送电〕〞的标志牌，并应有一个〔总负责〕人负责联络、协调各环节的工作进度。
30. 发现触电时，首先采取的措施是〔便触电者脱离电源〕。
32. 电气制动有〔发电制动〕、〔动力制动〕、〔反接制动〕。
33. 当变压器二次电压低时，应〔增加〕高压线圈的匝数
34. 根本的门电路有〔与门〕、〔成门〕、〔非门〕。
35. 晶体三极管的作用之一是〔放大〕。
36. 晶闸管具有可以控制的〔单向导电〕特性。
37. 晶体管直流稳压电源一般由〔整流〕、〔滤波〕和晶体管稳压电路等三局部组成。
38.1井下接地网上任一保护接地点测得的接地电阻，不得超过〔2〕Q。
39. 变电硐室入处必须悬挂〔非工作人员制止入内〕"字样的警示牌。
40. 变电所硐室内必须悬挂与实际相符的〔供电系统〕图。
41. 变压器弓1出中性线的接地电阻不应超过〔2〕Q，每一重复接地电阻不应大于〔4〕Q。
42. 运行中的电气设备的保护装置，由机电维修工负责每〔5〕天检查一次。
43使用中的防爆电气设备防爆性能每〔月〕检查一次。
44. 井下线路中的电缆必须说明用途、〔型号〕、〔截面〕、〔电压〕和长度。
45. 根据物质导电能力的不同，可将物质分为〔导体〕、〔半导体〕和〔绝缘体〕。
46. 三相交流电的有功功率P=〔 3UiC0s6〕。
47. 〔接地〕、〔漏电〕、〔过流〕保护统称为“三大保护〞。
48. 提升容器的速度，最大不得超过〔1〕m/s。
49. 采区供电峒室两头分别配备不少于〔2〕个灭火器和〔0.2m3〕的灭火沙箱。
50. 提高功率因数的方法是减小电流与电压间的相位差，常在电路两端并联〔电容器〕。
二、判断题
1. 我国供电系统采用的交流电的频率是50H zoV
2. "规程"451条规定，电气设备可超过额定值运行，但必须控制在5%以如〔V〕
3. 低压配电点只有超过3台以上电气设备的地点才设局部接地极。〔X〕
4. "规程"规定，30KW以上的电动机，应采用真空电磁起动器控制。〔X〕
5. 低压隔爆开关空闲的接线嘴应用密封圈及厚度不小于2mm的钢垫板封堵压紧。〔x〕
6. 交流电的三要素是平均值、角频率、初相位〔X〕
7. 机电硐室温度不得超过30°C〔V〕
8. "电气设备完好标准'规定：继电保护装置计算整定试验，每半年进展一次。〔V〕
9. "电气设备完好标准'规定：矿井电源的继电保护装置，每半年检验一次，符合整定方案，有记录可查。〔V〕
10. 检漏继电器应装设在馈电开关的电源侧〔X〕
11. 三根负载为角形连接时，线电流等于相电流。〔V〕
12. 对触电者进展人工呼吸急救时，应连续进展。乂
13. 每一入井人员必须随身携带自救器oV
14. 防爆电气设备入井前，应检查其“产品合格证"、“煤矿矿用产品平安标志"及平安性能，检查合格并签发合格前方准入井。V
15. 橡套电缆的接地芯线，除用作监测接地回路外，还可兼作他用。x
16. 电机直接起动时的电压降不得低于10%V
17. 矿井机电硐室应配备的消防器材主要有：干砂、干粉、1211灭火器等V
18. 提高功率因数的方法是减水电流与电压间的相位差，常在电路两端并联电容器〔V〕
19. 各固定岗位绝缘防护用具应每半年试验一次。〔X〕
20. 立井中用罐笼升降人员时的加速度和减速度，都不得超过0.75m/s 2 [V〕
21. 综合机械化采煤工作面，照明灯间距不得大于15m。〔V〕
22. 在水平巷道或倾角在30°以下的井巷中，电缆应用吊钩悬挂〔V〕
23. 功率放大器属于大信号放大器，形式上与小信号放大器有所不同。〔X〕
24. 井下机电工人一般不需要掌握触电急救知识。〔x〕
25. 阻燃输送带是能阻止燃烧的输送带。〔X〕
26. 当发现触电者呼吸困难且不时发生抽动时，应进展人工呼吸和心脏挤压。〔V〕
27. fi电压按其发生的原因可分为外部过电压和内部过电压两类。〔V〕
28. 负荷率是平均负荷与最大负荷之比。〔V〕
29. 变压器由铁芯和套在铁芯上的绕组组成。〔V〕
30. 下行车必须送电运行，严禁不送电就送闸放车。〔V〕
31. 对威胁生命平安和含有有毒有害气体的工作地点，工人有权立即停顿作业，撤到平安地点〔V〕
32. 带式输送机应使用阻燃输送带。〔V〕
33. 井下摇侧开关设备的绝缘电阻时，应将被测设备中的电子插件拔下。〔X〕
34. 维修电工每班工作完毕升井后，必须向有关领导汇报工作情况，可不填写检修维修记录。〔X〕
35. 升降人员和主要井绞车的信号装置的直接供电线路上，可分接其他负荷。〔X〕
36. 电阻串联电路中，总电阻等于各电阻之和。〔V]
37. 增安电器设备不正常运行的条件下，不会产生电弧〔V 〕
38. 当低压电路出现漏电故障时，电压馈电开关必须自动跳闸，切断电流〔V 〕
39. 短路现象的发生，常伴随着电流的急剧增加。〔V〕
40. 变压器是根据电磁感应原理制成的。〔V 〕
41. 爬电距离也称电器间缝〔x〕
42. 漏电继电器动作后说明线路一定有漏电的地方〔x〕
43. -般情况下井下不允许带电检修或者搬运电器设备〔x 〕
44. 电机的转向与绕组的三根电流的相序无关Xx
45档低压电路出现漏电故障时，电压馈电开关必须自动跳闲，切断电流〔V 〕
46. 井下隔爆型电气设备，只要有出厂合格证，就可下并。〔X〕
47. "规程"规定，井下380v的供电系统中，电压损失最大不推超过39vo [V〕
48. 检漏继电器应装设在馈电开关的电源侧〔X〕
49. 三相异步电动机转子的转速越低，电机的转差率越大，转子电动势频率越高。〔V〕
50. 线性电阻的阻值为一常数。〔V〕
三、选择题
1. 电路包括〔A 〕组成。
A.电源、负载、中间环节B.电源、负载
2. 检修电气设备必须在瓦斯浓度〔B〕％时方准进展。

3. 井下电压〔A〕v时，可不设接地线。
A. 36 B. 127 C. 220
4. 采区供电系统必须采掘供电分开，每台掘进用动力变压器的供电X围，不得超过〔D 〕掘进工作面。
A. 1个B. 2个C. 3个D. 4个
5. 局部接地极应采用总面积不小于0.6m\厚度不小于3mmfiffl板，埋设在巷道水物或潮湿地方。〔D〕
A.〔0.5 2〕 B.〔0.53〕 C.〔 0.6 2〕 D.〔0.6 3〕
6. "规程"规定，主要电气设备绝缘电阻应〔B 〕检查不少于一次。
A.〔3个月〕B.〔6个月〕C°〔1年〕
7. 电流保护包括〔〕保护和〔〕保护。〔B〕
A.〔短路过载〕B.〔短路过流〕C.〔过流过载〕
8. 外接地螺栓直径：容量小于或等于5KW的不小于〔C ]m；
A. 10B. 6 C. 8
9. 密封圈内径与电缆外径差应小于〔C〕mm；
A. 4B.10C. 1
10.1移动变电站应水平放置，不能水平放置时，其放置倾角不得超过〔A 〕度。
A 10 B 15 C 20
11. 矿井下带电检修或移动电气设备容易产生火花，引起〔C 〕。
A-机械故障B-人员烫伤C.瓦斯或煤尘爆炸
12.1每〔B 〕对井下总接地网的接地电阻测定一次，
A半年B季度C年
13. 双风机双电源每〔A〕做一次倒机试验，
A天B月C.旬
14. 三相异步电动机运行损耗有：〔a〕
a.铜损耗、铁损耗、机械损耗、附加损耗b.铜损耗、铁损耗、机械损耗c.铜损耗、铁损耗、附加损耗
15. 高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于〔〕m。高压电缆之
间、低压电缆之间的距离不得小于〔〕mm°°〔c〕
a. 0.2, 50 b. 0.1, 60 c. 0.1, 50
16. 〞电缆完好标准〞规定：在水平巷道或倾角〔〕以下的井巷中，电缆应用吊钩悬挂。〔B 〕
A 25 °B 30°C 35°
17成地网上任一保护接地点侧得的接地电阻值不得超过〔〕。〔B 〕
A〔1欧姆〕B〔2欧姆〕C〔4欧姆〕
18. 井下各级配电电压和各种电气设备的额定电压等级，应符合以下要求：〔A 〕
A:〔高压不超过1V,低压不超过1140V〕; B:〔高压不超过1140V,低压不超过660V〕
19. " 低压开关柜完好标准"规定：隔离刀闸开关开关刀闸与刀夹接触良好，接触面积不小于〔B〕。
A 70% B 75% C 80%
20.1"高压防爆开关完好标准"规定：设备的防护栏、油漆、油标、注油孔及油赛等的外表应涂〔A〕油漆。
入红色 B黄色 C绿色
21. 照明、信号、和手持式电气设备的供电额定电压，不超过〔〕V；远距离控制线路的额定电压,不超过〔〕V。〔B〕
A220v 36v B 127v 36v
22. 隔爆外壳严重变形长度超过〔〕mm,凹凸深度超过〔〕mm为失爆.〔A 〕
A 50 5 B 50 10 C 305
23. 螺母拧紧后，螺栓螺纹应露出螺母〔〕个螺距。〔A〕
A 1-3 B 2-34 C 2-5
24. 密封圈内径与电缆外径差应小于〔〕。〔A〕
A 1mm B 2mmC 0.5mm
25. 电缆护套穿入进线嘴长度一般为〔〕。〔A〕
A： 5-15mmB： 10-15mm〕
26. 交流电的三要素是〔B〕。
A平均值、角频率、初相位 B最大值、角频率、初相位
27. 井下远距离控制线路的额定电压不应超过〔B〕
A 127v B 36v C 380v
28. 全电路欧姆定律表达式为〔B〕。
A I=U/R B I=U/〔R + r〕 C I=U/r
39.起重作业场地风力到达〔〕以上时，起重机应停顿作业。〔C〕
A: 4级 B: 5级 C: 6级 D: 7级
30. 局部通风机的风电闭锁是用〔A〕来反映瓦斯浓度的。
^瓦斯继电器B.E时机构C.风力继电器延时
31. 机电硐室温度不得超过〔〕.〔B〕
A: 20°CB:30°C C:40°C
.v
32. “不漏风〞：是指距压风管路、风包和风开工具〔〕处，用手试验无明显感觉。〔C〕
A: 2mm B: 50mmC: 1mm
33. 〞电气设备完好标准〞规定：继电保护装置计算整定试验，每〔〕进展一次；对矿井电源的继电保护装置，每〔〕检验一次，并符合整定方案，有记录可查。〔A〕
A:半年 半年 B :半年 一年
34. "小型电器完好标准〞规定：电缆护套穿入进线嘴长度一般为〔5-15mm〕。〔B〕
A: 5-10mm B: 5-15mm C: 10-15mm
35. 一般鼠笼型感应电动机全电压起动时的电流约为额定电流的 [c 〕倍。
A. 1-2 B. 0.5 C. 4-7
36. 电气设备检修时更换的零部件，其技术性能〔6〕原设计的要求。
A.可略低于 8.应高于 6.不得低于
37. 接地电阻不得大于以下数值：高、低压电气设备联合接地〔〕；电流、电压互感器二次线圈〔〕;
高压线路的保护网或保护线〔〕。〔A〕
A:4欧10欧10欧 B :5欧5欧 10欧
38. 电缆护套穿入进线嘴长度一般为〔〕。〔B〕
A: 5-10mmB:5-15mm
39. 低压隔爆开关空间的接线嘴应用密封圈及厚度不小于〔〕的钢板封堵压紧。〔C〕
A: 1mm B: 1.5mm C: 2mm
40. 改变电缆直径的接线盒两端、拐弯处、分岔处及沿线每隔〔〕均应悬挂标志牌。〔A〕
A: 2m B: 3m C: 5m
41. 检漏继电器应装设在馈电开关的〔B〕。
A电源侧B负荷侧 C其它部位
42. 电动机的机械特性是指转速和〔c] 的关系。
A.电流B.电压C.转距
43. 〞高压开关柜完好标准"对母线平安间距规定：〔1〕带电局部至接地局部不小于〔〕mm；〔2〕不同的带电局部之间不小于〔〕mm。〔c〕
A.50, 50B.1, 50C.1, 1
44. 瓦斯是一种无色、无味、〔A〕的气体。
A.无臭B.有臭6.有毒
46. 检漏继电器、照明信号综保〔〕试验一次，电煤钻综保〔〕试验一次，检漏继电器最远点接
地跳闸〔〕试验一次。〔B 〕
A每班每班每月 B 每天每班每月
47. F用三相三线变压器中各相负载的不平衡度不许超过〔B〕。
A： 10% B : 20% C : 30%
48 .单位时间内交流电重复变化的次数叫〔A 〕。
1周期B、频率C、角频率
49. 当变压器二次电压高时，应〔B〕高压线圈的匝数
A.增加B.减少
50. 电缆护套穿入进线嘴长度一般为1( A )mm,如电缆粗穿不进时，可将穿入局部锉细(但护套与密封圈结合部位不得锉细)
A.5-15 B. 10-25 C. 15-25
四、表达题
1. “三专〞的内容.
答：指专用变压器、专用线路、专用开关。
2. 采区皮带输送机应有什么保护.
答：每台胶带输送机必须设有低速、堆煤、烟雾、电机超温、自动洒水、防跑偏大项平安保护装置，
3. 变压器并列运行的条件是什么.
答：变压器并列运行的条件下如下：
〔1〕电压比一样，允许相差±0.5%；
〔2〕百分阻挤相等，允许相差±10%；
〔3〕接线组别一样；
4. 煤矿井下哪些地点应装设局部接地极：
答：〔一〕采区变电所〔包括移动变电站和移动变压器〕。
〔二〕装有电气设备的硐室和单独装设的高压电气设备。
〔三〕低压配电点或装有3台以上电气设备的地点。
〔四〕无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷〔胶带运输巷〕以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
〔五〕连接高压动力电缆的金属连接装置。
5. 外接地螺栓直径是怎样要求的.
外接地螺栓直径：容量小于或等于5KW的不小于M8；容量大于5KW至10KW的不小于M10；容量大于10KW的不小于M12；通讯、信号、按钮、照明灯等小型设备不小于M6。
6. 井下各级供电网路的绝缘电阻分别为多少时，漏电继电器正常投入运行如何规定.
网路的绝缘电阻不小于以下规定，漏电继电器正常投入运行。1140V： 60KQ； 660V： 30KQ； 380V：
15KQ； 127V： 10KQ。
7. 简述短路电流的危害。
答：短路电流对平安供电和正常生产的危害极大，主要有：
〔1〕.短路电流会使电器设备过热，电气绝缘遭受破坏，严重时可以弓I起电气火灾等重大事故。
〔2〕.强大的短路电流还会在导体间产生很大的电动力，造成设备机械局部的损坏。
〔3〕.电网短路会使系统产生强大的电压降，而迫使某些设备停顿工作。
8. 短路回路的电压和阻挤一样的情况下，三相短路电流和两相短路电流哪个大.
答：短路回路的电压和阻挤一样的情况下，三相短路电流比两相短路电流大。
9. 我国煤矿平安生产法律主要内容.
答：我国煤矿平安生产法律主要有："平安生产法"、"煤炭法"、"矿山平安法"、"劳动法"、"矿产资源法"等。
10. “四不放过'’的原那么.
答：“四不放过〞原那么是指发生事故后，要做到事故原因没查清不放过，当事人未受到处理不放过，群众未受到教育不放过，整改措施未落实不放过。
11. r井采区电气设备、机械设备完好率、电缆吊挂合格率分别不得低于多少.
答：分别不得低于95%、80%、95%
12. 人体触电有几种方式.
答：单相触电、两相触电、跨步电压触电。
13. 怎样鉴别隔爆设备的锈蚀.
答：〔1〕隔爆设备的非加工面有脱落的氧化层即为锈蚀；〔2〕在隔爆面有锈蚀，用棉丝擦后，仍留有锈迹斑痕著即为锈蚀。
14. 常见的接地方式有哪几种.
答：根据接地目的的不同，常见的接地方式分为：保护接地、工作接地、防雷接地〔过电压保护接地〕、接零和重复接地等。
15. 井下哪些电气设备应进展接地.
答："煤矿平安规程''第 460条规定：井下36 v以上的和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架等，都必须有保护接地。
16. 用螺栓固定的隔爆面，出现哪些情况时为失爆.
缺螺栓、弹簧垫圈或螺母。
弹簧垫圈未压平或螺栓松动。
螺栓或螺孔滑扣，未采取规定措施。
答：有以下情况之一者均为失爆：
(1 )
(2)
(3)
17. 阻燃皮带的“三证一标志〞是指什么.
答：阻燃皮带必须有煤炭工业平安标志亦公室颁发的平安标志准用证；国家采煤机械质量监视检验中心颁发的产品检验合格证；生产厂出厂检验合格证和每条阻燃皮带沿纵向每隔10m内有一个字体高度不小于20mm的永久标志，即“三证一标志〞。
17. 什么是保护接地.
答：为了保证人身平安，防止发生人体触电事故，将电气设备的金属外壳玉接地装置连接的接地措施，称为保护接地。
18. 什么叫漏电闭锁.
答：漏电闭锁是指供电系统的开关内所设的一种保护装置，用以对未送电的供电干线成分支线的对地绝缘状态进展监视。当被监视的线路或设备对地绝缘电阻下降到闭锁继电器动作值以下时，漏电闭锁继电器动作，使相应的电气设备不能送电。
19. 低压电动机的控制设备应具备什么保护装置.
答：低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁保护装置及远程控制装置。
20. 机电维修电工工作时应实行什么制度.
答：机电维修电工工作时实行一人工作、一人监护制度。
21. 完好标准中，“不漏油〞是如何规定的.
答：不漏油是指固定结合面及阀门、油标管等不应有油迹。运动部位允许有油迹，但擦干后3min不见油，半小时不成滴。非密闭运动部件润滑油脂不得甩到其它部件和根底上。
22. 完好标准中，“不漏电〞是如何规定的.
答：网络的绝缘电阻不小于以下规定：漏电继电器正常投入运行。
1140v 60kQ；660v 30kQ；380v 15kQ；127v 10kQ；
23. 〞煤矿平安规程〞第446条操作井下电气设备应遵守哪些规定.
答：〔一〕非专职人员或非值班电气人员不得擅自操作电气设备。
〔二〕操作高压电气设备主回路时，操作人员必须戴绝缘手套，并穿电工绝缘靴或站在绝缘台上。
〔三〕手持式电气设备的操作手柄和工作中必须接触的局部必须有良好绝缘。
24. 〞煤矿平安规程'第467条井下电缆的选用应遵守哪些规定.
答：〔一〕电缆敷设地点的水平差应与规定的电缆允许敷设水平差相适应。
〔二〕电缆应带有供保护接地用的足够截面的导体。
〔三〕严禁采用铝包电缆。
〔四〕必须选用取得煤矿矿用产品平安标志的阻燃电缆。
〔五〕电缆主线芯的截面应满足供电线路负荷的要求。
〔六〕对固定敷设的高压电缆：
25. 〞煤矿平安规程'第468条井下敷设电缆〔与手持式或移动式设备连接的电缆除外〕应遵守哪些规定.
答：〔一〕电缆必须悬挂：
1. 在水平巷道或倾角在30°以下的井巷中，电缆应用吊钩悬挂；
2. 在立井井筒或倾角在30°及其以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进展敷设。夹持装置应能承受电缆重量，并不得损伤电缆。
〔二〕水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并能在意外受力时自由坠落。
其悬挂高度应保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。
〔三〕电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3m,在立井井筒内不得超过6m。
〔四〕沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。
26. 〞煤矿平安规程'第485条井下哪些地点应装设局部接地极.
答：〔一〕采区变电所〔包括移动变电站和移动变压器〕。
〔二〕装有电气设备的硐室和单独装设的高压电气设备。
〔三〕低压配电点或装有3台以上电气设备的地点。
〔四〕无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷〔胶带运输巷〕以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
〔五〕连接高压动力电缆的金属连接装置。
27. 井下各级配电电压和各种电气设备的额定电压等级，应符合以下要求：
高压，不超过1 V；
低压，不超过1140V；
照明、信号、和手持式电气设备的供电额定电压，不超过127 V；
远距离控制线路的额定电压，不超过36v。
28. 电动机铭牌上容量的意义是什么.
答：电动机铭牌上的容量就是电动机的额定容量，也就是电动机的额定输出功率。
29. 电缆断相故障的主要原因是什么.
答：被采掘运输机械挂任而拉断，被锋利器物割断，接线端子处虚接而被烧断，放地崩断电缆等。
30. 对电气保护装置的要求.
答：选择性、快速性、灵敏性、动作可靠性。
五、名词解释
1. 导体：电荷容易通过的物体。
2. 绝缘体：电荷难以流过的物体。
3. 爬电距离：两个导电局部间沿绝缘体外表最短距离。
4. 反时限特性：反时限特性是指动作时间与短路电流的大小有关，当动作电流大时，动作时间就短，反之那么动作时间长。
5..基而霍夫第一定律：在电路中的任一节点上，流进该点电流的和等于流出该点电流的和。
6. 基而霍夫第二定律：在电路的任一回路中，各电源电动势的代数和等于各负载电压降的代数和。
7. 主要运输巷：运输大巷、运输石门和主要绞车道的总称。
8. 主要通风机：安装在地面的，向全矿井、一翼或1个分区供风的通风机。
9. 检漏装置：当电力网路中漏电电流到达危险值时，能自动切断电源的装置。
10. 转差率：转差速度与同步转速的比值称为转差率。
11. 阻燃电缆：遇火点燃时，燃烧速度很慢，离开火源后即可自行熄灭的电缆。
12. 隔爆：当电气设备外壳内部发生爆炸时，火焰经各接合而喷出，而不使外壳外部的爆炸混合物爆炸。
13. 隔爆型电气设备：具有隔爆外壳的电气设备。
14. 引入装置：弓|入装置又称进线装置，是外电路的电线或电缆进入防爆电气设备的过渡环节。
15. 电路：能为电流流通的闭台回路叫电路。
16. 欧姆定律：导体中的电流和导体两端承受的电压成正比，这个关系叫欧姆定律。
17. 磁通量：通过某一面积的磁感应总量称磁通量。
18. 交流电：大小和方向随时间做周期性变化的电量〔电流、电压、电动势〕称交流电。
19. 三相交流电：三个频率、波形、最大值均一样，但相位互差120°的交流电称三相交流电。
20. 保护接地：将电气设备的金属外壳与接地装置联接的接地措施称为保护接地。
21. fi流：电气设备运行时的电流超过其额定电流，即为过电流。
22. 谐振：由电容和电感组成的电路，在外加电源的作用下将引起振荡。调节电感或电容使感抗和容抗相等〔Xl=Xc〕，那么电路的总电抗等于零〔X= Xl-Xc=0〕。在这中情况下，电路的阻抗角等于零[0=0],电路中的电流和电压就出现了同相位的情况，电路的这种状态称为谐振。在谐振时,电路的阻抗只呈现一纯电阻。
23. 电气间隙：电气间隙是指两个裸露导体之间的最短空间距离。
24. 门电路：是一种具有多个输入端的开关电路。
25. 接地电阻：接地电压与通过接地极流入大地电流值之比。
26. 防爆电器设备：按国家标准规定条件设计制造而不会引起周围爆炸性混合物爆炸的电气设备。
27. 欧姆定律：在电路中电流与电路两端的电压成正比，与电阻成反比。
28. 同步转速：定子绕组磁场的旋转速度。
29. 电磁感应定律：闭合线圈中感应电动势的大小和线圈内磁通变化的速度成正比。
30. 楞次定律：闭合线圈中产生的感应电流的方向，总之要使它所产生的磁场阻碍穿过线圈的原来磁通的变化。
六、计算题
1、怎样计算三相异步电动机的容量.
答：电动机铭牌上的容量就是电动机的额定容量，也就是电动机的额定输出功率。
计算公式如下：P = V3UIcos0nx10_3 [KW]
2、今有一把在U = 220 v电压下的电烙铁，测量出它的电流I=0.364A,问该电烙铁的瓦数是多少.
解：P=UI = 220x0.364 = 80w
3、教室装有6盏40W的日光灯，平均每天用5h,问一个月〔30天〕用多少度电.
解：由于镇流器要消耗一定的电能，所以一盏日光灯实际消耗功率应增加20%W=P. t= 40〔 1 + 0.2〕x5x6x30 = 43.20KW. h
4、今有一个电炉，使用电压为220 v，通电电流为5A,使用2h,问它消耗了多少电能.
解：W=P t= UI t= 220x5x2 = 2.2KW h
5、一台电机的额定电流是40A,不经常启动，求其起动器的熔体电流.
解：I = I/2.5=6I/2.5=6x40/2.5=96(A)
6、一台电机额定转速是1470「，磁极对数2,求转差率解：S=〔60x50 - 1470〕？〔60*50〕*1%=2%
7、一根电线，电阻值为0.3 Q，流过20A的电流，求电线两端的电压.
解：根据局部电路欧姆定律，有U=IR=20*0.3=6V
8、三相交流电中，负载接在三相电源上，且负载对称，为星型连接。：U=380V, I=10A,平=30
度，计算该电路三相有功功率.
解：P=V3UICos=V3*380*10*V3/2=57W = 5.7KW
9、在工频电源〔50Hz〕运行的感应电动机，极数为10极，转差率为3%,计算电动机的转速n。
解：f=50Hz, P=5, S=3%
代入公式：n=60f(1 - S)/P=60x50(1 - 3%) =582r/min
10、在三相交流电路中，：平衡三相系统的相电阻为1欧姆，平衡三相系统的相电挤为1欧姆，负荷电流为20A，线路始端电压为660 v，线路电力的功率角30° ,求线路的电压损失.
解：^ U = V3〔IRcos ①+IXsin ①〕=V3〔20x1xcos30°+20x1xsin30°〕
=47.32 v
用百分数表示：AU%=[AU/U]x1%=[ 47.32/660 ]x1%= 7.16%
11、一台电机的额定电流是40A,不经常启动，求其起动器的熔体电流.
I = I/2.5=6I/2.5=6x40/2.5=96(A)
12、一台电机额定转速是1470「，磁极对数2,求转差率.
S=〔60x50 - 1470〕+〔60*50〕*1%=2%
13、某矿选用JRZ-140/49-12型绕线式异步电动机，其额定电流Ie = 78A,电流互感器的变流比为1/15，试求过流脱扣器GLQi和GLQ2的动作电流值。
解::Ie = 78A
ki = 1/5 = 20
Igl=3x78/20 = 11.7A
即该矿GLQi和GLQ2的整定值为11.7A.
14、在工频电源〔50Hz〕运行的感应电动机，极数为10极，转差率为3%,计算电动机的转速.
解： 60f
n=〔1-s〕
p
60x50
=〔1 -3%]= 582r/min
5
.v
15、某矿副井车房提升机电动机的额定电压为60V,电压互感器的变比为60/1,试求SYQ的释放电压值。
解：Usy = 0.6Ue/Ky
=0.6x60/60
= 60V.
16、某矿副井提升级采用8级转子磁力控制器，电动机的额定电流为78A,电流互感器的变比为1/5，求加速电流继电器JLJ的整定电流。
解：继电器释放电流：Isf=1.3Ie/K
=1.3x78/20
=5.07A
继电器吸合电流：Ixh = ISf/KL
=5.07/0.85
=5.96A

17、求RAB 〔R1=R2=2 欧R3 = 4 欧〕

RAB=R1+R2+R3=8 欧姆
18、求RAB 〔R1 = R2=2 欧，R 3 = 4 欧〕
R 1

RAB=1/〔1/R1+1/R2+1/R3〕=80 欧姆
19、求RAB〔R1=R2=2 欧，R 3 = 4 欧〕

R 3—
RAB=1/〔1/R3+1/R2+1/R3〕=2 欧姆
20、求RAB〔R1=R2=2 欧,R3=3 欧，R 4 = 4 欧〕
AR 1

解：RAB=R124R3/(R124+R3)=2 欧姆
21、功率为40kW三相异步电动机，供电电压660V,额定电流46A,频繁起动，求选择多大熔体.
解：IR«IQe-[1.8-2.5] «46x6-«138 [A]
七、绘图题
画出三相桥式整流电路图
