3D打印创新实验室建设方案
序号
产品名称
规格、技术参数
1
▲中小学创
新设计软件
1. 含 CAD/CAE/CAM 全模块。
2. CAD:
(1) 三维参数基本设计包。
(2) 3D具体建设/零件建模、曲面设计、组建建模、互操作性和数据互换、仿真。
(3) 高级装配。
(4电缆敷设设计&管道设计扩展。
(5) 交互式曲面设计。
(6) 框架结构设计专家-专业的结构设计，Top-Down设计理念的体现。
(7) 专业结构设计扩展。
(8) 高级渲染工具。
(9) 中文包-中文菜单，中文在线帮助提醒。
*(10) Manikin。
分析人机交互-分析人机交互方案，以获得最佳性能。数字化人体建模-使人连接到产品。
(11) 开发工具包-可定制的解决方案。
(12) 间隙和漏电距离电气分析-可使机电组件的电气间隙分析和漏电距离分析实现高度自动化。
(13) 协作扩展-加快设计协作速度。
(14) 布线系统设计器。
3. CAM:
(1) 完整加工-综合加工。
(2) 生产加工-通过优化的NC序列。
(3) 完整模具设计-总体模具设计。
(4) 计算机辅助校验-质量检查。

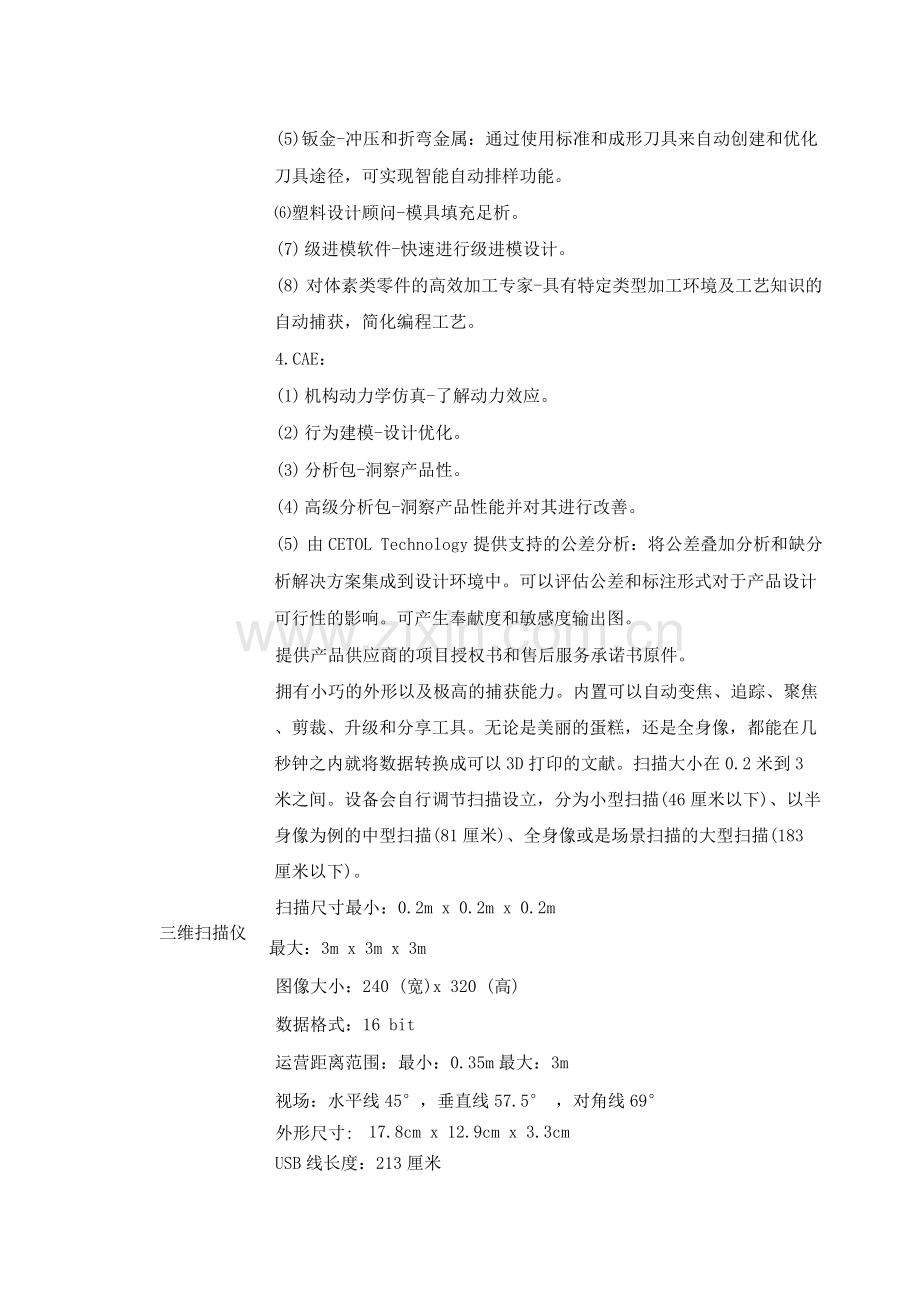

(5)钣金-冲压和折弯金属：通过使用标准和成形刀具来自动创建和优化刀具途径，可实现智能自动排样功能。
⑹塑料设计顾问-模具填充足析。
(7) 级进模软件-快速进行级进模设计。
(8) 对体素类零件的高效加工专家-具有特定类型加工环境及工艺知识的自动捕获，简化编程工艺。
4.CAE：
(1) 机构动力学仿真-了解动力效应。
(2) 行为建模-设计优化。
(3) 分析包-洞察产品性。
(4) 高级分析包-洞察产品性能并对其进行改善。
(5) 由CETOL Technology提供支持的公差分析：将公差叠加分析和缺分析解决方案集成到设计环境中。可以评估公差和标注形式对于产品设计可行性的影响。可产生奉献度和敏感度输出图。
提供产品供应商的项目授权书和售后服务承诺书原件。
拥有小巧的外形以及极高的捕获能力。内置可以自动变焦、追踪、聚焦、剪裁、升级和分享工具。无论是美丽的蛋糕，还是全身像，都能在几秒钟之内就将数据转换成可以3D打印的文献。扫描大小在0.2米到3米之间。设备会自行调节扫描设立，分为小型扫描(46厘米以下)、以半身像为例的中型扫描(81厘米)、全身像或是场景扫描的大型扫描(183厘米以下)。
三维扫描仪
扫描尺寸最小：0.2m x 0.2m x 0.2m
最大：3m x 3m x 3m
图像大小：240 (宽)x 320 (高)
数据格式：16 bit
运营距离范围：最小：0.35m最大：3m
视场：水平线45°，垂直线57.5° ，对角线69°
外形尺寸:
17.8cm x 12.9cm x 3.3cm

USB线长度：213厘米

最大功耗：2.25W
支持操作系统：Windows 7、Windows 8

采用熔融挤压快速成形技术将机械工程、CAD、数控技术及材料科学技术综合为一体在微机控制与管理下根据零件的3D模型，采用材料精确堆积(由点堆积成面，由面堆积成三维实体)的方
法制

造原型或零件，是真正意义上的拥有大幅面打印区域的教学型三维打印机。
材料选择：PLA / ABS可溶性半透明PLA, 18种颜色可选，一卷材料盒可打印15个中型作品；
台式
3
三色三维打
印机
打印头数：3个；
多色打印：3色；
打印尺寸：1 8 5 * 26 5 * 24 0mm
成型层厚:0. 1mm(0.4 "/1 micro)ns
材料挤出速度：最力5mm3秒
机器重量：38KG
机器外观尺寸：515 x 5 1 5 x 598 mm
文献打印格式：STL、cubeX
工作站兼容性:Window操作系统
电源系统：220V、2.4A、标准接地

一种运用ABS、PLA等作为原材料的热熔成形方法的打印设备用普通打印机的原理，运用计算机解决好数据，把原料装入机身，通过控制主板的控制，用打印头将原料一层一层累积起来，最后将计算机上的设计图变成实物。实现了从样件的三维数据直接输出1： 1

4
单色三维打
印机
实体模型的先进工艺。
材料选择：PLA；
打印头数：1个；
打印尺寸：160*160*160mm；
成型层厚：0.10-0.35 mm；
机器重量：9.8KG

机器外观尺寸：3 x 320x 390mm
文献打印格式：STL、cubeX
工作站兼容性：Windows操作系统
电源系统：220V、2.4A、标准接地
提供产品制造商的项目授权书和售后服务承诺书原件。
5
三色打印材料
PLA塑料，生物基材料，环保安全无害，可降解。与372有机玻璃的熔接性良好，制成双色塑件，且可表面镀铬，喷漆解决。成型性能优秀，热成型尺寸稳定，收缩率极低（0.3%），层与层之间粘合好；颜色鲜艳，半透明彩色。
6
单色打印材料
ABS塑料，外观为不透明的粒料，无毒、无味、吸水率低；其制品可被附着各种颜色，并具有90%的高光泽度；同其它材料的结合性好，易于表面印刷、涂层和镀层解决。强度极佳，可对其进行钻、铣、磨等表面加工解决；具有良好的耐腐蚀性。
7
钢制讲台
1、讲台整体采用分体式结构，长11mm、宽7mm、高10mm；底座为60mm。
2、采用＞ 1.0mm优质冷轧钢板液压拉伸成型；桌面两侧配备木扶手。
3、颜色为哑光灰白色，LOGO装饰板可选配木纹色或深蓝色；表面经酸洗、磷化、静电喷涂、高温固化解决而成，静电喷涂选用优质塑粉，不含溶剂。
4、显示器在上桌体左侧为翻盖式结构，可容纳17-22寸不同液晶规格，液晶固定板为升降式结构；一把钥匙控制整个讲台。
5、讲台下箱体左右均开有散热孔。下箱体采用卡扣式设计结构，可放置主机、中控等设备。
6、抽屉选配全隐藏式消声三节精密钢珠滑轨、锁扣、合页等都采用高品质产品。

8
学生操作台
三面探究桌
功能：满足9名高中生三面就座。台面规定三面弧形不小于24 mmx76 0mm材质为2 5mm厚 E1级彩色三聚氰胺板；立柱圆形直径80mm、壁厚1.5mm钢管框架、配40mmx60mmx1.2mm冲孔冷轧钢板。整体钢件经酸洗、磷化和静电粉末喷涂。
9
学生凳
工程塑料圆凳面，钢脚。简易、坚固、方便。
10
矮柜
24 x 6 x 780mm，高密度板打底，防火板饰面。柜体双开门，造型美观做工精致，专业木工施工制作，迎合专业教室氛围。用于放置3D打印机及耗材
11
作品展示柜
规格尺寸：40*2*12mm
吊柜，隔板采用18mm厚三聚氰胺高密度板，造型美观做工精致，专业木工施工制作，迎合专业教室氛围。用于展示学生3D作品。
12
创新作品展板
装饰展板、工艺边框，版面由专业设计人员设计，美观实用。采用雪弗板打底，永不起泡
13
教师计算机
I5-3470/内存4G DDRIII/硬盘1T/独显/20英寸LED /防水功能键盘/USB光电鼠标/三年有限保修及上门/门到桌安装验机/前2后4USB/220V 180W电源/无系统风扇/无报警开关/20L机箱.
14
学生计算机
I3-2130 （CORE I3 3.4G 3M 缓存）/MATX H61 主 板 /1*2GDDRIII1333/5G 硬 盘 /SATA DVDRW/ 集成千 兆网卡/HD7450/1G/64B/DP/DVI显卡/防水功能键盘/USB光电鼠标/三年有限保修及上门/门到桌安装验机/前2后4 USB/220V 180W电源/无系统风扇/无报警开关/20L机箱.

15
短焦投影机
德州仪器DLP技术，0.55” , DDP2431解码芯片，极致色彩，6色轮RGBCYW,第三代“亮丽彩轮”；标称亮度（ISO流明）＞ 36流明；标准分辨率：1024 x 768 ;对比度：80:1;支持3D功能；可单独对红、绿、蓝、青、洋红、黄、白七色进行调节。1路HDMI, 1路VGA, 1路DVI-I;输出：1路VGA, 1路音频；控制串： 1路USB,1路RJ45, 1路RS232, 1路红外接受器。提供产品制造商的项目授权书和售后服务承诺书原件。
16
电子白板
硬件参数：
1、电磁感应，专用的电子笔
2、尺寸＞82英寸（4:3）
3、白板左右两侧都有不少于能实现16个功能的快捷键。
软件参数：
1、界面自定义：根据教师各科目需求自定义个性化学科界面。
2、多模式支持：页面模式、全屏模式、WINDOWNS模式、放映模式，各个模式自如切换书写。支持多种模式兼容OFFICE文档，导入导出，并实现图片文本的二次编辑，同时可完全嵌入文档，实现特效播放。
3、基础功能：不少于7种不同的笔类工具，10种板擦。
4、支持多种视频格式，视频批注，当前画面捕获。单个页面支持多个视频选段播放，同时具有视频选段播放的功能。
资源：
覆盖30个多个学科常用的图片以及多媒体素材
17
中控
1. 控制面板采用9键控制，功能齐全，操作方便。
2. 面板自带网络、USB 、话筒、笔记本VGA输入、笔记本音频输入、备用外接音视频输接、220V电源输入。接丰富，便于教学使用，并且有防尘盖板覆盖，便于维护。
3. 面板开孔尺寸：长233*宽115*厚110（mm）。
4. 具有视频信号：3进1出，音频信号：4进1出。
5. 投影机的控制采用可编程串写码或红外写码。对投影机具有延时保护功能，延时关机后能彻底切断设备电源，保证安全。

6.内置三进二出分派器，可任意切换两路电脑信号及一路数字展台信号。自带录制控制码软件，内含串测试程序，可检测投影机串码的对的性。
18
音箱
功率：60W;额定阻抗：4Q;频率响应：45Hz-16kHz;单元构成：5寸纸盆低音喇叭一只、3寸纸盆高音一只；分频器：1.8KHz;灵敏度：86dB±1dB;最大声压级：96dB;箱体型式：倒向式；箱体材质：高密度中纤板箱体，钢网；安装方式：背部有吊挂件
19
▲ 3D全息成
像系统
规格：810*570*510mm
展柜材质：1.5mm优质冷轧钢板、高温氟碳漆
支持记忆卡:U盘，音频输出：外部扬声器:2 wx2
兼容的文献格式：MPEG1(VCD),MPEG2(DVD)、MP4(AVI DIVX)、MOV、AVI
系统由显示、成像系统、投影设备、红外控制、无缝拼接、多媒体播放设备、节目等组成。自主研发全息专用播放器；可插入任何USB移动设备，将预先设立好的片源自动同步到全息投影展柜设备中。以三面视角，270度全方位展示立体效果。画面色彩鲜艳，对比度高，清楚度高，有空间感、透视感。运用全息式、自由漂浮的眩丽图像来提供亦幻亦真的视觉体验。
20
配电及安装
按配电标准穿线敷设，电线2.5平方，插排、PVC管，配电采用铝塑管护套，内穿BV塑铜线。
21
石膏板迭级
吊顶
拉法基轻钢龙骨，9mm拉法基纸面石膏板顶
22
顶面涂料
批腻子两遍涂料一底两面
23
地砖铺设
8 x 8 品牌地砖

创新实验室整体效果图
