一级闭合导线测量实训
(一)、导线的布设形式：闭合导线

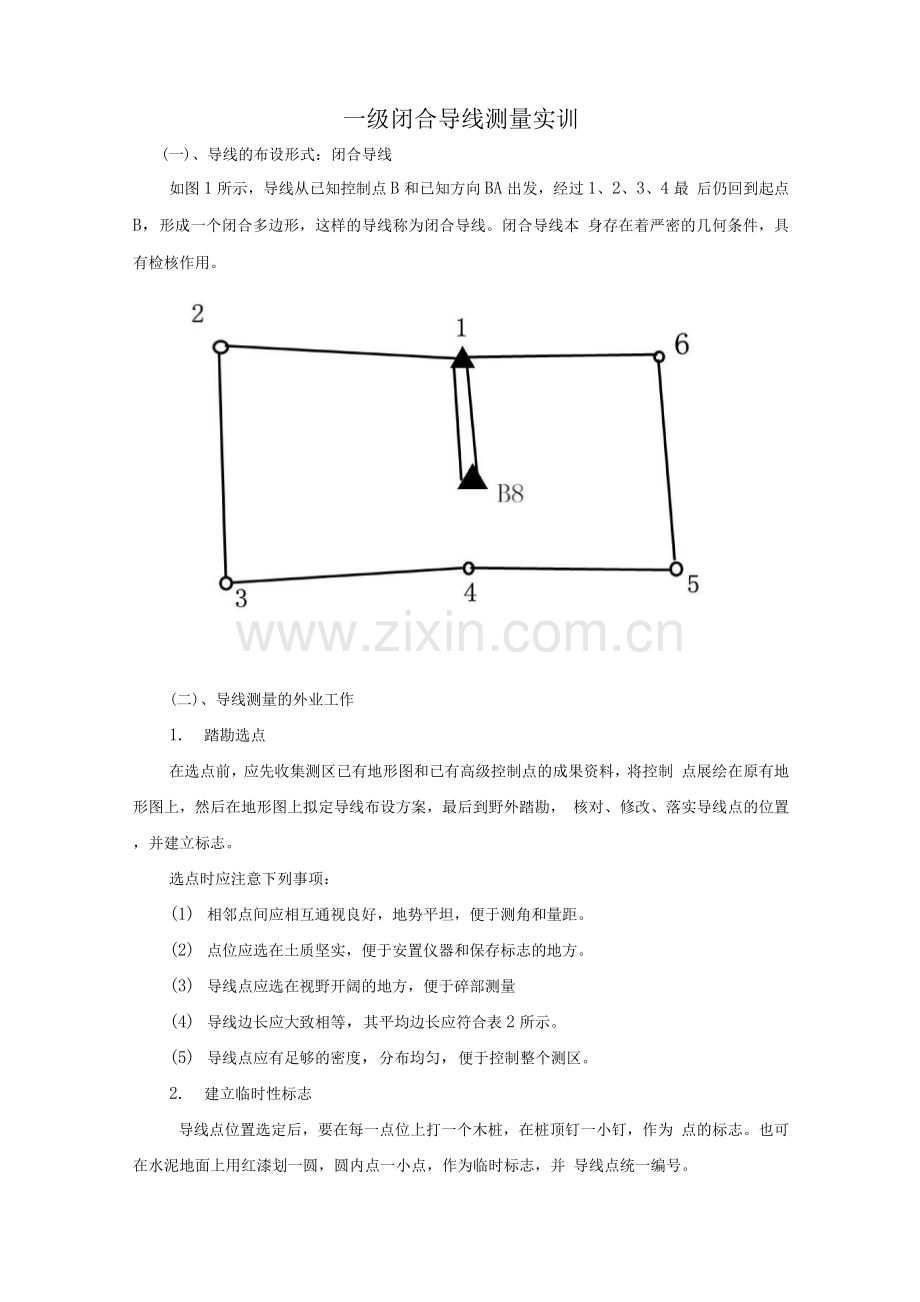

如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最 后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。闭合导线本 身存在着严密的几何条件，具有检核作用。

(二)、导线测量的外业工作
1. 踏勘选点
在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制 点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘， 核对、修改、落实导线点的位置，并建立标志。
选点时应注意下列事项：
(1) 相邻点间应相互通视良好，地势平坦，便于测角和量距。
(2) 点位应选在土质坚实，便于安置仪器和保存标志的地方。
(3) 导线点应选在视野开阔的地方，便于碎部测量
(4) 导线边长应大致相等，其平均边长应符合表2所示。
(5) 导线点应有足够的密度，分布均匀，便于控制整个测区。
2. 建立临时性标志
导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为 点的标志。也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并 导线点统一编号。
3. 导线边长测量
导线边长可用钢尺直接丈量，或用光电测距仪直接测定。
用钢尺丈量时，选用检定过的30m或50m的钢尺，导线边长应往返丈量各 一次，往返丈量相对误差应满足表2的要求。
4. 转折角测量
导线转折角的测量一般采用测回法观测。在附合导线中一般测左角；在闭 合导线中，一般测内角；对于支导线，应分别观测左、右角。不同等级导线的测 角技术要求详见表2。图根导线，一般用全站仪测一测回，当盘左、盘右两半测 回角值的较差不超过±35〃时，取其平均值。
5. 连接测量
导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为 连接测量。
如图2所示，B8、1为已知点，2〜6为新布设的导线点，连接测量就是观 测连接角0B、。1和连接边DB1。

如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假 定起始点的坐标作为起算数据。水平角测量和距离测量技术要求见表1。
表1一级导线测量基本技术要求
水平角
垂直角
距离
测回数
同一方向两测回较差
测回数
同一站指标差之差
测回数
读数差
2
18"
（中丝法）2
18"
1
5 mm

表2光电测距导线的主要技术要求
等
级
测图
比例
尺
导线
长度
/m
平均
边长
/m
测距中
误差
/mm
测角中
误差
/〃
导线全长相
对
闭合差
测回数
方位角
闭合差
/〃
DJ
2
DJ
6
一
级

3 6
3
<±15
<±5
< 1/14 0
2
4
< 10寸 n
级

2 4
2
<±15
<±8
< 1/10 0
1
3
< 16、： n
级

1 5
120
<±15
<±12
< 1/6 0
1
2
<24p'n
图
根
1； 5
9
80

< 1/4 0

1
< 40%：'n
1： 1
0
1 8
150
1： 2
0
注：n
3 0
为测站数。
250
