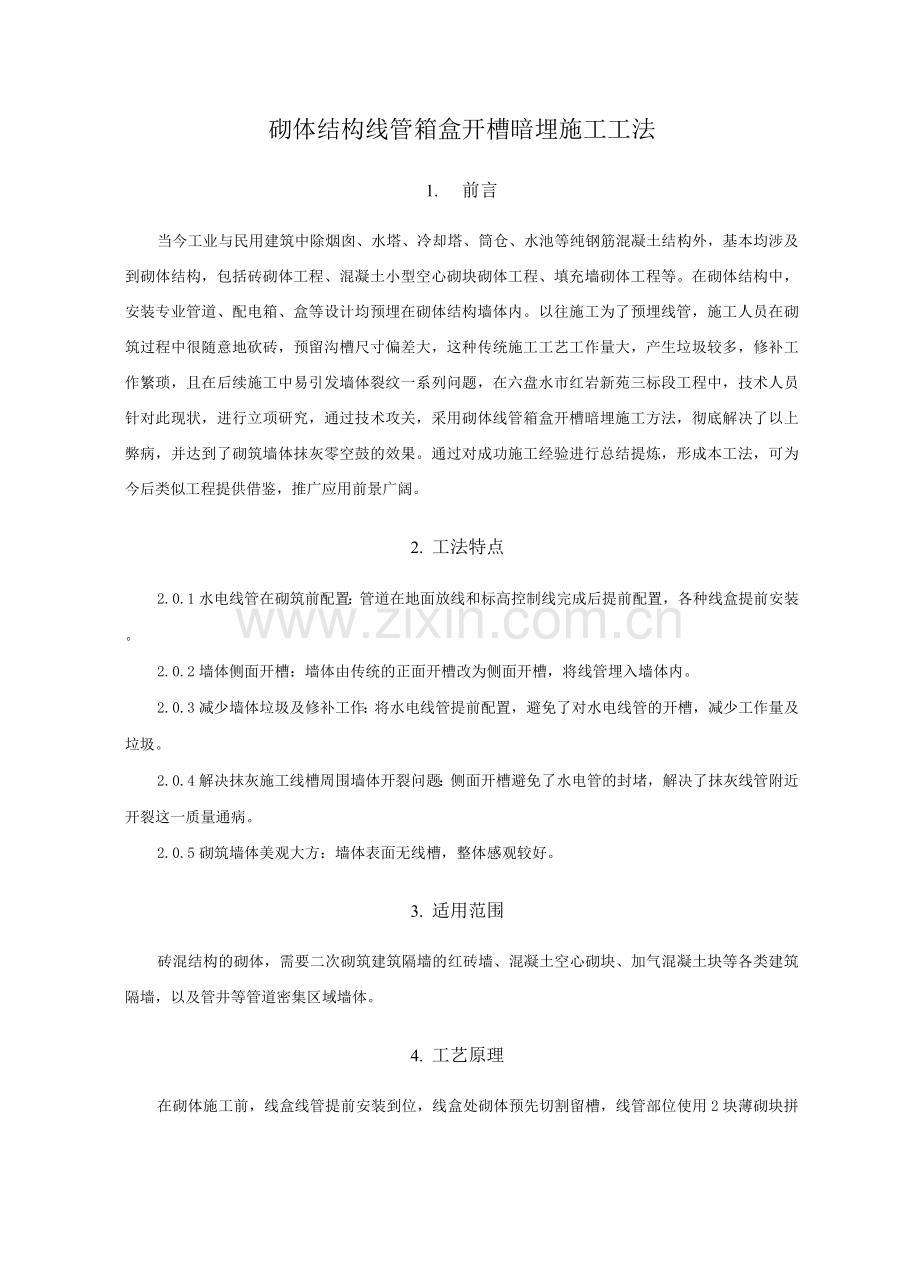

砌体结构线管箱盒开槽暗埋施工工法
1. 前言
当今工业与民用建筑中除烟囱、水塔、冷却塔、筒仓、水池等纯钢筋混凝土结构外，基本均涉及到砌体结构，包括砖砌体工程、混凝土小型空心砌块砌体工程、填充墙砌体工程等。在砌体结构中，安装专业管道、配电箱、盒等设计均预埋在砌体结构墙体内。以往施工为了预埋线管，施工人员在砌筑过程中很随意地砍砖，预留沟槽尺寸偏差大，这种传统施工工艺工作量大，产生垃圾较多，修补工作繁琐，且在后续施工中易引发墙体裂纹一系列问题，在六盘水市红岩新苑三标段工程中，技术人员针对此现状，进行立项研究，通过技术攻关，采用砌体线管箱盒开槽暗埋施工方法，彻底解决了以上弊病，并达到了砌筑墙体抹灰零空鼓的效果。通过对成功施工经验进行总结提炼，形成本工法，可为今后类似工程提供借鉴，推广应用前景广阔。
2. 工法特点
2.0.1水电线管在砌筑前配置：管道在地面放线和标高控制线完成后提前配置，各种线盒提前安装。
2.0.2墙体侧面开槽：墙体由传统的正面开槽改为侧面开槽，将线管埋入墙体内。
2.0.3减少墙体垃圾及修补工作：将水电线管提前配置，避免了对水电线管的开槽，减少工作量及垃圾。
2.0.4解决抹灰施工线槽周围墙体开裂问题：侧面开槽避免了水电管的封堵，解决了抹灰线管附近开裂这一质量通病。
2.0.5砌筑墙体美观大方：墙体表面无线槽，整体感观较好。
3. 适用范围
砖混结构的砌体，需要二次砌筑建筑隔墙的红砖墙、混凝土空心砌块、加气混凝土块等各类建筑隔墙，以及管井等管道密集区域墙体。
4. 工艺原理
在砌体施工前，线盒线管提前安装到位，线盒处砌体预先切割留槽，线管部位使用2块薄砌块拼砌，在线管位置砌块内侧开槽暗埋。强弱电箱体预制与砌体模数相同的混凝土小构件，与砌
体同步砌筑，提高了砌体观感质量。
5. 施工工艺流程及操作要点
5.1施工工艺流程
施工准备T墙体放线T水电管提前配管T水电管、线盒、配电箱安装，配电箱固定一水电管位置砌体侧面开槽-线盒位置留孔-线盒、配电箱位置微调
5.2操作要点
5.2.1施工准备
选择外观及质量较好的砌块作为砌筑材料；将切割锯、操作台安置在操作层。
5.2.2墙体放线
将砌筑墙体位置及线管、线盒、配电箱的位置提前放线；管道在地面放线，按照图纸要求确定各管线标高，使用主体标高线确定各线管、线盒、配电箱相对高度。
5.2.3水电管提前配管
根据放线结果，提前将水电管、线盒、配电箱准备及配置好长度，将水电管、线盒、配电箱连接采用胶带封死。
5.2.4水电管、线盒、配电箱安装，配电箱固定
将配好的水电管按照放线的标高及位置安装、固定。大型配电箱在墙线外使用角钢等固定;首先，使用红外线将砌筑墙体外边线与主体梁线进行符合，确定使用型钢架相对位置；然后，将电箱及线管根据标高安装；将型钢架按照红外线定位位置使用膨胀螺栓加固，加固后将电箱使用螺丝在角钢上加固；砌筑完成后型钢架可以拆卸下来，转移到其它墙体上周转使用。

图型钢固定配电箱
5.2.5水电管位置砌体侧面开槽
使用切割锯，按照线管位置及砌筑模数；将线管通过位置的砌块侧面开槽，将线管从侧面卡入墙体内。

图线管侧面卡入
5.2.6线盒位置留孔
砌筑线盒位置的砌体时，先将线盒位置量好在砖砌体上划线使用切割锯切好；将入线盒水电管从砖砌体侧面开槽；将线管及线盒卡入墙体砌好。

图砌体线盒开槽
5.2.7线盒、配电箱位置微调
将砌筑好的砖墙上外露的线盒、配电箱进行位置微调整理，砌筑其他剩余墙体。

图砌体等电位开槽
5.3检验与验收
砖砌体线管箱盒开槽暗埋砌筑应根据工程特点，进行中间验收和竣工验收。砌体砌筑之前应进行水电安装施工的验收；砌体完成砌筑以后应进行严格的平整度、垂直度检验，以及普通砌体要求的各项验收。
5.3.1放线验收
砖砌体施工前应校验放线尺寸，允许偏差符合规范要求。
5.3.2 砌筑前水电线管验收
水电线管安装完毕后，需依照图纸验收水电线管及线盒、配电箱的位置、个数、标高，符合规范及图纸要求。
5.3.3墙体垂直度、平整度及感观验收
全部墙体砌筑完毕后依照《砌体结构工程施工质量验收规范》的相关要求对砌筑墙体垂直度、平整度及感观进行验收。
6. 材料与设备
6.1材料
型钢支架、膨胀螺栓、红砖、混凝土空心、气体、加气混凝土块。
6.2施工机具
切割锯、灰铲、墨斗。
7. 质量控制要求
7.1执行的规范、标准
《砌体结构工程施工质量验收规范》GB50203-2011
《建筑电气工程施工质量验收规范》GB50210-2011
7.2质量保证措施
7.2.1在预埋阶段要确保管道预留位置处于墙体中间部位。
7.2.2配管工作提前规划，不能出现管道遗漏。
7.2.3墙体砌筑过程中需要留人照看，以防破坏。
7.2.4所有管要做临时封堵措施，避免进入异物。
7.2.5对砌筑工人要进行详细的技术交底，初始阶段要现场严密监督。
7.2.6盒留孔的扩开要采用机械切割。
7.2.7线盒稳固时要考虑粉刷层厚度，避免粉刷后凹入墙面，稳固用砂浆宜采用同等级砂浆。
7.2.8注意线盒的及时封闭，避免粉刷物进入。

图7.2质量合格后砌体外观
8. 安全措施
8.0.1在开始施工前做好技术安全交底工作。
8.0.1使用切割锯切割砌体施工，在工具选择与使用中必须特别注意安全，杜绝任何因工具断裂、飞溅或操作失误导致的人身伤害事故。
8.0.2每次砌筑墙体高度不超过1.5m，补砌上部墙体时需搭设门式脚手架并佩戴好安全带、安全帽。
9. 环境要求
9.0.1施工现场应保持清洁，文明操作，每天活完场清；将砂浆及碎砖清理干净。
9.0.2加强员工的成品保护意识教育，强调成品保护对施工质量保证的重要性；
9.0.3对已完工墙体加强看护管理，做好墙体的养护。
9.0.4施工现场各个工种作业做到井然有序。

图5.1电箱提前预埋

图5.2线管、线盒提前预埋

图5.3电箱提前预埋（一）

图5.4电箱提前预埋（二）
图5.5等电位、水管提前预埋
图5.6线盒砌筑前在砖上预留洞

图5.7线盒砌筑完成效果
