土方开挖与基坑支护施工方案
1、编制依据
1.1施工图纸
1.1.1 《项目管理中心结构施工图》
1.1.2 《项目管理中心建筑施工图》
1.1.3 《项目管理中心总平面图纸》
1.2规范、规程
序号
规范名称
编号
1
国标
《建筑地基基础工程施工质量验收规范》
GB50202-22
2
《建筑工程施工质量验收统一标准》
GB503-2013
3
《建筑边坡工程技术规范》
GB50330-2013
4
《岩土锚杆与混凝土支护工程技术规程》
GB586-2015
5
《工程测量规范》
GB526-27
6
《建筑基坑工程监测技术规范》
GB50497-29
7
《混凝土结构工程施工质量验收规范》
GB50204-2015
8
《混凝土强度检验评定标准》
GB/T50107-2010
9
《建筑工程施工现场供用电安全规范》
GB50194-2014
10
《建筑施工场界噪声限值》
GB12523-2011
11
行标
《建筑基坑支护技术规程》
JGJ120-2012
12
《建筑机械使用安全技术规程》
JGJ33-2012
13
《建筑施工安全检查标准》
JGJ59-2011
14
《施工现场临时用电安全技术规范》
JGJ46-25
15
《建筑施工现场环境与卫生标准》
JGJ146-2013
16
地标
《建筑基坑支护技术规程》
DB11/489-2016

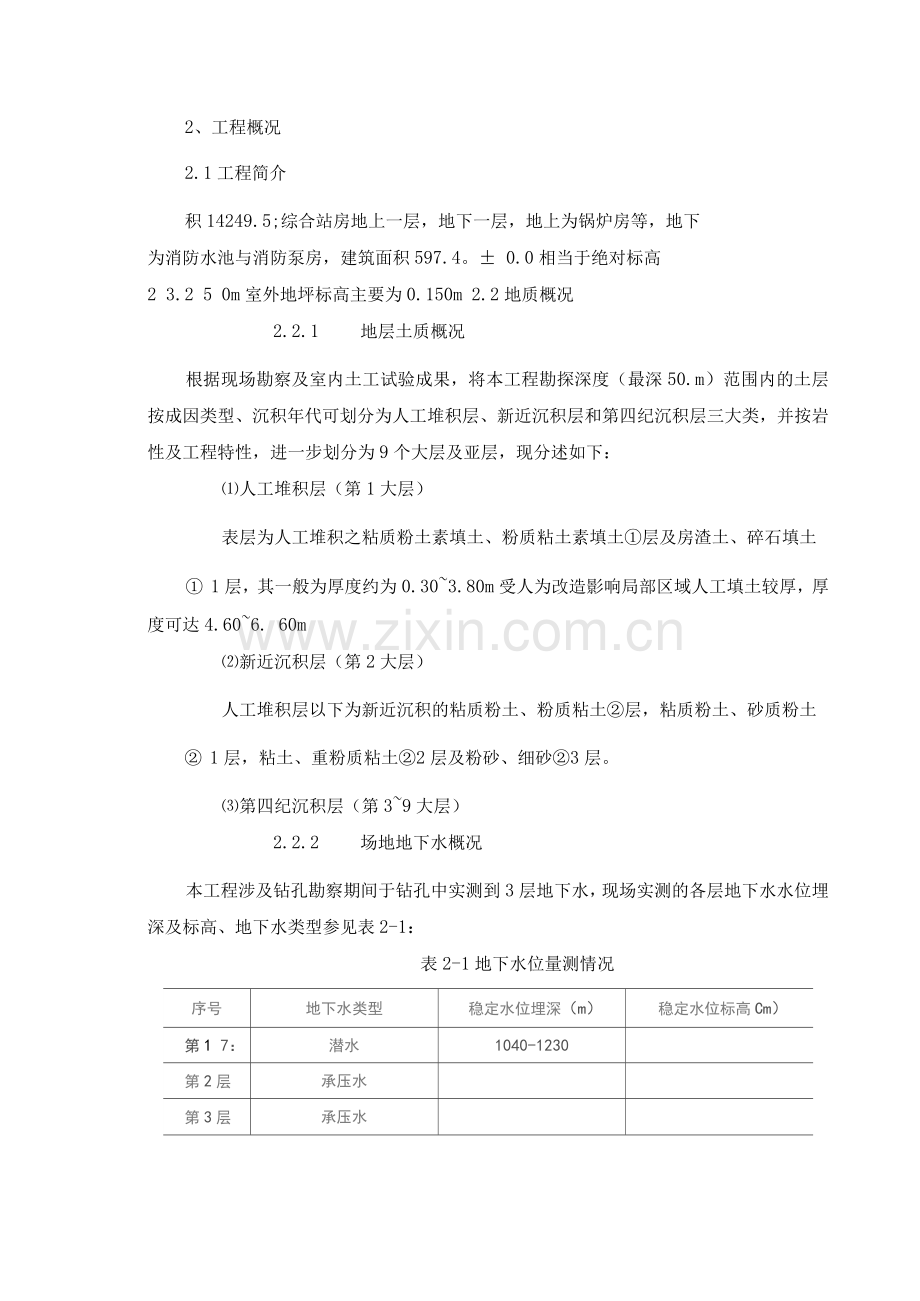

2、工程概况
2.1工程简介
积14249.5;综合站房地上一层，地下一层，地上为锅炉房等，地下
为消防水池与消防泵房，建筑面积597.4。± 0.0相当于绝对标高
2 3.2 5 0m室外地坪标高主要为0.150m 2.2地质概况
2.2.1 地层土质概况
根据现场勘察及室内土工试验成果，将本工程勘探深度（最深50.m）范围内的土层按成因类型、沉积年代可划分为人工堆积层、新近沉积层和第四纪沉积层三大类，并按岩性及工程特性，进一步划分为9个大层及亚层，现分述如下：
⑴人工堆积层（第1大层）
表层为人工堆积之粘质粉土素填土、粉质粘土素填土①层及房渣土、碎石填土
① 1层，其一般为厚度约为0.30~3.80m受人为改造影响局部区域人工填土较厚，厚度可达4.60~6. 60m
⑵新近沉积层（第2大层）
人工堆积层以下为新近沉积的粘质粉土、粉质粘土②层，粘质粉土、砂质粉土
② 1层，粘土、重粉质粘土②2层及粉砂、细砂②3层。
⑶第四纪沉积层（第3~9大层）
2.2.2 场地地下水概况
本工程涉及钻孔勘察期间于钻孔中实测到3层地下水，现场实测的各层地下水水位埋深及标高、地下水类型参见表2-1：
表2-1地下水位量测情况
序号
地下水类型
稳定水位埋深（m）
稳定水位标高Cm）
第1 7：
潜水
1040-1230

第2层
承压水

第3层
承压水

2.3基坑支护设计概况
本工程基坑开挖深度＜5m，周边环境条件简单，安
全等级为三级。
基坑开挖前场地标高为21.95m（-1.30m），基坑最低标高为
17. m（-
6.25m），开挖深度达4.95m；最浅基底标高为20.75m（-2.50m），开挖深度为1.20m。根据支护深度，本基坑支护共计划分为7种支护剖面段，详见表2-2。
表2-2基坑支护段划分表

序上标
号高
（m）
下标
高
（m）
支护深
度
（m）
护坡形式
备注

-1. 30
-4. 35
3. 05
1:1放坡
消防水池
2
-1. 30
-5. 95
4.65
1:1放坡
吸水井
r
>-1. 30
-6. 25
4. 95
1:1放坡
集水坑
4
-2. 50
-6. 25
3. 75
1:1放坡
集水坑
5
'-2. 50
-5.
2. 5(
1: 1放坡
消防泵房
6
，-1. 30
-5.
3. 70
1: 1放坡
消防泵房
7
-1. 30
-2. 50
1.20
1:1放坡
锅炉房等
2. 3.3基坑支护设计

⑴本工程基坑边坡均按照1:1放坡，护坡形式采用喷射混凝土护坡，
内置
20*25*1.2mm 钢板网。
① 喷射混凝土厚度为50mm，混凝土采用C20细石混凝土，采用湿喷法喷射，混凝土配合比为：水泥：砂：石比为1： 2： 2,水灰比为0.5，混凝土骨料粒径不大
于12mm。速凝剂等外加剂的掺量视地质条件确定。
② 挂网采用20*25*1.2mm的钢板网，搭接宽度应大于150mm，采用*6.5“U”型卡与混凝土垫块固定，间距1-2m，在基坑上，钢板网外翻8mm。
③ 基槽底边距结构边8mm，其中北侧为预留基坑安全通道位置，基槽底边距结构边预留1.5m,安全通道采用钢管搭设，安全通道搭设宽度1m,坡度 1:3。
④ 基坑支护设计平面及主要坡面详见图2-1至图2-6。
图2-1基坑支护平面布置图及1-1剖面图

⑴土方开挖工程虽然工程量小，但是却涉及7种基底标高，基底情况起伏多变，很容易因为测量放线定位不准或操作疏忽造成超挖或者少挖，加强测量放线及现场 管理工作是本工程的重点及难点。
⑵北京雾霾天气多发，只要空气质量达到橙色预警，现场将停止施工。并且此工程为重点工程，外部检查多，影响工期不可控因素较多。
3、施工安排
3. 1项目组织结构

3. 2岗位职责
图3-1项目组织结构图表3-1项目职责分工表
序号
姓名
岗位
岗位职责

项目经理
全面负责施工资源总协调
2

项目副经理
负责协助施工资源总协调
r
»)
总工程师
全面负责施工技术、质量工作
4

计划经理
全面施工总体协调工作；负责
进
度、方案的执行落实工作
5

商务经理
全面负责施工总成本核算及控制

6

安全总监
全面负责施工期间现场安全监督
检
查
7

土建工程师
负责现场施工土建技术管理
8
:
土建工程师
兼任
BIM工程师
负责现场土建技术管理及BIM建模
(

测量工程师
负责施工测量、放线工作
1(
)
试验工程师
负责施工试验工作
11

质量工程师
负责现场施工质量验收及监督检查
12

水暖工程师
负责现场施工水暖技术管理
13
>
电气工程师
负责现场施工电气技术管理
14

文控主管
负责施工相关文件管理、资料的
收
集等工作
15

文控
负责施工相关资料的收集
16

安全工程师
负责施工期间现场安全监督检查
17

安全工程师
负责施工期间现场安全监督检查
18
:
劳动力管理
负责施工现场人员统计及资质管理
19

计划工程师
负责进度、方案的执行落实工作
2(
)
商务工程师
负责施工造价管理
21

物资主管
负责施工物资管理及材料招采
22

材料员
负责施工物资资料管理
3. 3施工部位

土方开挖及边坡支护工程施工部位：综合站房地下消防水池，土方开挖施工场地标高21.95m，具体施工范围如下图所示，红色框线内为土方开挖及基坑支护施工部位，详见图3-2。
3. 4劳动力配置
图3-2 土方开挖与基坑支护施工区域
表3-1劳动力人员配置表
施工项目
岗位
人数
进场时间
备注
现场管理人员
现场经理
1

质检员
1

安全员
1

土方开挖施工人员
司机
4

挖掘机及翻斗车
壮工
6

人工开挖
测量工
2

基坑支护施工人员
操作工
5

特殊工种
壮工

1

电工
1

特殊工种
3. 5施工进度计划

表3-2进度计划表
项目
工期
开始时间
完成时间
测量定位
2

第一层开挖
5

第一层护坡施工
3

第二层开挖
5

第二层护坡施工
3

清槽
3

验槽
1

4、施工准备

4. 1技术准备
施工前应对图纸认真审核，了解土方开挖及基坑支护技术要求，做好书面施工技术交底。测量施工人员按设计要求控制回填标高，并将基坑范围放线。严格控制开挖深度。
对施工人员进行现场施工技术培训，规范施工人员操作，加强施工人员质量意识。
4. 2机具准备
表4-1施工机械需求
序号
设备名称及描述
数量/台
进场时间
类别、型号
1
反铲挖掘机（DX15 ）
1

r
2
铲车（XG956）

3
护坡喷浆机（311）
:

4
手推车
:

4. 3材料准备

表4-2材料需求
序号
材料名称
规格型号
数量
施工部位
1
细石混凝土
C20
35 m
护坡
2
钢板网
20*25*1.2mm
450
护坡
3
钢筋
HPB3 6.5
450个
“U”型卡
4
成品围挡
H=12
160延米
临边防护
5、主要施工方法及措施

5. 1作业条件
5.1.1 施工前，将施工区域内的地上、地下障碍物清除并
处理完毕。
基坑的位置或场地的定位控制线、水准基点，必须经过检验合格，并办完预检手续。
场地要清理平整，做好排水坡度，在施工区域内，
要挖临时性排水沟。
夜间施工期间，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。
5.1.5 土方开挖机械须进行进场检测，并上报合格证及贴上检测合格标志方可进场施工。
5. 2施工流程
测量放线T确定开挖顺序和坡度T沿灰线切出槽边轮廓线T第一层开挖T修整边坡T护坡施工T第二层开挖T修整边坡T护坡施工T局部集水坑等开挖T局部护坡及修整T清底
5. 3施工工艺
5. 3. 1土方开挖
(1)测量放线：进行地下结构外轮廓线的放线，然后根据基坑支护平面布置图，放出基坑土方开挖边线，测量放线后要使用白灰洒出灰线。
(2)分层开挖：
① 在土方开挖时，应先按照1：1的坡度粗略开挖，再分层按放坡要求做出坡度线，每隔301左右做出一条，以此为准进行铲坡。
② 土方开挖采取分层分段开挖的方式，整个开挖区域竖向分为两层，第一层开挖深度为2m (-3. 3m标高)，第二层开挖至基底(-4. 35m/-5. m);水平分为两段，详见图5-1 o
-1. 3
图5-1分层分段开挖划分示意
③ 土方开挖采用端头挖土法施工，挖掘机从基槽的端头，即南侧，以倒退行驶的方法进行开挖，自卸汽车配置在挖掘机后侧装运土，如图5-2与图5-3所示：

N

图5-2 土方开挖平面图
图5-3倒退式端头挖土法示意

④ 采用挖掘机开挖基坑应从上而下按照坡度线分层开挖，按照本工程情况，每层开挖深度不大于2m，严禁在高度超过3m或不稳定土体之下作业，但每层的中心地段应比两边稍高一些，以防积水。
⑤ 一层一段开挖施工完成后并进入一层二段开挖时，开始插入进行护坡施工，并做好基坑上临边防护，护坡施工及临边防护完成后，方可进行下一层开挖。
⑶机械开挖基槽应采取措施防止基底超挖，一般可在设计标高以上暂留3mm
一层土不挖，以便经抄平后由人工清底挖出。
⑷ 机械挖不到的土方，应配以人工跟随挖掘，并用手推车将土运到机械能挖到的地方，以便及时挖走。
⑸ 修帮和清底：在距槽底实际标高5mm槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线，检查距槽边尺寸，确定槽宽标准。
⑹基坑开挖完成后应做好排水措施，沿基槽坡向东南集水坑处挖处简易排水沟，坡度不小于2%。，集水坑底开挖一个直径4mm，深度大于2mm的潜水泵坑，为防止积水泡槽，及时排水。基坑上在喷锚完成后设置挡水台。
⑺土方开挖出土方向详见基坑平面布置图，开挖土方临时堆放在基坑东侧及办公楼南侧，距离基坑上线距离不得小于2m，土方清运采用铲车清运。
5.3.2 基坑支护
⑴ 平整坡面：在每层土方开挖完成后，采用人工铲平的方式对边坡进行修整，误差小于士 20mm。
⑵铺设钢板网：
① 挂网采用规格为20*25*1.2mm的钢板网，搭接宽度应大于150mm,采用6 6.5“U”型卡固定，间距1-2m,保证钢板网固定牢固无晃动。在基坑上，护坡外翻8mm
② 钢板网与边坡间垫设混凝土垫块，保证钢板网距离边坡距离不小于2 0mm的混凝土保护层厚度。
⑶泄水孔埋置：
① 根据工程实际情况，如果存在渗流密集区域（一般为边坡下部），则需要设置泄水孔，泄水孔采用①50PVC管，间距2-3m。
② 首先用钻机或洛阳铲成孔，然后将泄水孔埋设的端头用棉纱封堵后安装至孔内，入土深度5mm，支护面外露50mm，泄水孔管略微向下，与水平夹角6-8度，最后用干硬性水泥砂浆将泄水孔固定。
⑷喷射混凝土：
① 喷射砼强度为C20 ,喷射压力0.3-0.5Mpa 。配合比为：水泥：砂：石比为1： 2： 2,水灰比为0.5 ,混凝土骨料粒径不大于 12mm。速凝剂等外加剂的掺量视地质条件确定。
② 喷射混凝土前应对泄水孔等部位采用临时封堵等措施做好成品保护，并在用短钢筋垂直钉入护坡，涂上红油漆，作为50mm厚度喷射混凝土控制的灰饼，短钢筋间隔不大于2m。
③ 喷射作业应分段进行，同一分段内喷射顺序应自下而上，一次喷射厚度不宜小于40mm,喷头与受喷面距离宜控制在范围内，射流方向垂直指向喷射面，防止在钢板网背面出现空隙。
⑷喷射混凝土终凝2h后，应喷水养护，每日养护时间根据天气确定，一
般3- 7h,养护天数不少于7天。
⑸基坑上翻边8mm宽，并设置高3mm，宽2mm的挡水台，挡水台距离坡顶不小于5mm ；临边围挡采用M10胀栓将立柱固定在挡水台上，详见图5-3与图5-4。
临边围挡（H=12）
挡水台（H=3）

图5-4基坑坡顶节点图

图5-5基坑围挡详图
5. 4施工注意事项
5.4.1 土方开挖
①在开挖时应保证边坡和直立帮的稳定。抛于槽边的土方或材料应距离槽边缘
1.0m以外，高度不宜超过1.5m。
② 防止基底超挖：开挖基槽不得超过基底标高，如果个别地方超挖时，其处理方案需要业主与设计同意后方可实施。
③ 保证开挖尺寸：基槽底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度，如排水措施等。
④ 防止基槽边坡不直不平、基底不平：应加强检查，随挖随修，并要
严格验收。基坑支护
①喷浆气压应根据喷浆距离适当调整。喷射时应控制好水灰比，保持混凝土表面平整、无干斑可滑移流淌现象。
②喷射砼的厚度误差不应超过-20mm，喷射混凝土的回弹率不应大于15%。
6、质量要求
6.1主控项目
6.1.1 开挖标高、长度、宽度、边坡坡度，均需符合设计要求。
6.1.2 基槽槽底的土质必须符合设计要求，并严禁扰动。
6. 2 一般项目
6.2.1 控制好开挖表面平整度及基地土性。
6. 3检验标准
表6-1 土方开挖工程质量检验标准（GB50202-22）
项序
项目
允许偏差或允许值（mm）
检验方法
基槽基坑
机械挖方
场地平整
管沟
地
（
路）面
基层
主
控
项目
1
标高
-50
±50
-50
-50
水准仪
2
长度
及宽
度
+2/-50
+5/-150
+1
/
经纬
仪，钢
尺
1
' 边坡
1:1放坡
观察或
坡度
角尺

般
项
一.
表面
平整
度
20
50
20
20
用2m靠尺
气
基底土性
粉质粘土
观察或
土样
分析
表6-2喷射混凝土工程质量检验标准(GB586-2015 )

项序
项目
允许偏差或允许值
检验方法
主
控
项目
1
配合比
达到C20设计强度
试块检测
2
喷射混凝土抗压
强度
(kPa)
达到C20设计强度
试块检测
3
喷射混凝土粘结强度
不得空鼓
锤击法检验
4
喷射混凝土厚度
(mm)
-20
钻孔法检查
一
目
般1项
表面质量
密实，平整，无裂纹、脱落、
漏
喷、露筋、空鼓和渗漏水等情
况
观察检查
第二节土方回填

一、施工准备
1、材料及主要机具
(1) 、土 ：宜优先利用基槽中挖出的土，但不得含有有机杂质。使用前应过筛，其粒径不大于50mm，含水率应符合规定。
(2) 、主要机具有：蛙式打夯机、手椎车、筛子(孔径40〜60mm)、木耙、铁锹(尖头与平头)、2m靠尺、胶皮管、小线和木折尺等。
2、作业条件
(1) 、施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数效应通过压实试验来确定。
(2) 、回填前应对地下外墙防水层、保护层等进行检查验收，并且要办好隐检手续。基础混凝土强度必须达到规定的要求，方可进行回填土。
(3) 、施工前，应做好水平标志，以控制回填土的高度或厚度。
二、工艺流程
基坑底地坪上清理、检验土质-分层铺土、平整、打夯-检验密实度-修整找平t验收
三、操作工艺
1、基坑底地坪上清理、检验土质：填土前应将基坑底或地坪上的垃圾等杂物清理干净；检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。
2、分层铺土、平整、打夯：回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为2〜250mm；回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓“水夯”法。
3、检验密实度：回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。
4、修整找平：填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。
四、成品保护
1、施工时对定位标准桩、轴线引桩、标准水准点、龙门板等，填运时不得撞碰，也不得在龙门板上休息。应定期复测和检查标准桩点是否正确。
2、现浇混凝上应达到一定强度，不致因填上而受损坏时，方可回填。
五、土方回填质量验收标准及控制程序
土方回填质量应符合《建筑地基基础工程施工质量验收规范》GB50202-22规定。
土方回填质量控制程序见图8-3。
^^^作规程和^标^
分部分项工程书面交底

J*%
中间抽查
LA

熟习图纸和技术资料
技术交底
办理回填土隐蔽验收签证
清理现场文明施工
回填土夯实，干密度实验记录
质量评定记录
隐蔽验收记录
准备工作
回填分层，控制厚度
F
灰土拌合均匀
分层测量填土标高
分层检验填土质量
执行验评标准
资料管理
清除大土快和生石灰快,
质量评定

r?
确定回填方案
L,」
li_MI
测量仪器准备JJ

回填机械准备

清理现场、作好排水

清除基地杂物和草皮
'y

干密度取样数量：基坑每20~50m21组（每个基坑不少于1组）；基槽或管沟，每层按长度20~50m21组室外填土每层按1~5m21组；场地平整每层按4~9m21组。取样部位在每层压实后的下半部
图8-3 土方回填工程质量控制程序

六、应注意的质量问题
1、未按要求测定干土的质量密度：回填土每层都应测定夯实后的干土质量密度，符合设计要求后才能铺摊上层土。试验报告要注明土料种类、试验日期、试验结论及试验人员，未达到设计要求的部位，应有处理方法和复验结果。
2、回填土下沉：因虚铺土超过规定厚度或夯实不够遍数，甚至漏夯，坑底有有机杂物或落土清理不干净，这些问题均应在施工中认真执行规范的有关各项规定，并要严格检查，发现问题及时纠正。
3、回填土夯压不密：应在夯压时对干土适当洒水加以润湿；如回填土太湿同样夯不密实呈“橡皮土”现象，这时应将“橡皮上”挖出，重新换好上再予夯实。
4、夜间施工时，应合理安排施工顺序，设有足够的照明设施，防止铺填超厚，严禁汽车直接倒土入糟。
6. 4其他
6.4.1 土方开挖平整场地时，表面坡度应符合设计要求，排水沟方向的坡度不应小于2%。。平整后的场地表面应逐点检查。检查点为每1-4取1点，但不
应少于10点；长度、宽度和边坡均为每20m取1点，每边不少于1点。
喷射混凝土护坡原材料与混合料的质量控制应符合下列规定：
⑴每批次材料到达工地后应进行质量检查合格后方可使用；
⑵喷射混凝土混合料的配合比以及拌和的均匀性，每工作班检查次数不得少于两次，条件变化时应检查。
喷射混凝土厚度的检查应符合下列规定：
⑴控制喷层厚度应预埋厚度控制钉、喷射线；厚度应采用钻孔法检查；
⑵喷层厚度检查点密度按照防护性喷层每4 一个检查点，本工程为两个检查点，验收时随机选取点位。
根据《建筑基坑工程监测技术规程》(GB50497-29 )中规定，本工程基坑开挖深度小于5m,且现场地质情况简单，不考虑第三方进行基坑监测。
6. 5 质量通病防治措施
6. 66. 4. 1 土方开挖
① 基底超挖问题：开挖基槽不得超过基底标高，应预留出3mm厚度进行人工清槽，如果个别地方超挖时，其处理方案需要业主与设计同意后方可实施。
② 开挖尺寸偏差问题：基槽底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度，在开挖作业前对开挖基坑上线进行复测验收，验收合格无误后方可进行施工，开挖过程中应有测量人员全程测控，随挖随测，保证开挖深度及放坡坡度。
③ 雨天雨水泡槽问题：时刻关注天气预报，在下雨前做好边坡及槽底的防护，采用彩条布进行覆盖，防治雨水冲刷，基底预先挖好潜水泵坑位，深度不小于2mm，在基坑内积水时，保证及时将积水抽出基坑，防止泡槽。
基坑支护
① 喷锚厚度问题：在喷锚前采用钢筋棍作为喷锚厚度控制措施，钢筋棍用红油漆标注厚度，间距不得大于2m，喷射砼的厚度误差不应超过-20mm,喷射混凝土的回弹率不应大于15%。
7、成品保护
⑴挖运土方时应注意保护定位标准桩、轴线引桩、标准水准点，并定期复测检查定位桩和水准基点是否完好。
⑵土方开挖时，应防止临近道路或管线发生下沉和形变。必要时与设计单位或建设单位协商采取防护措施，并在施工中进行沉降或位移观测。
⑶开挖完成的土坡及时进行修整，避免不必要的扰动，坡顶附近不得走车或堆积材料。
⑷边坡支护钢板网固定完成后，不得上人随意踩踏，搭接及控制定位的措施筋如有位移或变形，应及时调整。
⑸在喷射混凝土前，应对泄水孔等预埋管采用胶带进行封头，防止混凝土堵管。
⑹挖土时应对边坡支护构造做好保护，以防碰撞损坏。
8、安全、环保措施
8.1基坑监测
⑴基坑坡顶水平位移监测
① 仪器测量法
基坑边坡水平位移观测是测量基坑变形观测点在垂直基坑边线方向上的水平位移，因本工程基坑形状规则，故可采用视准线法进行水平位移观测。
② 人工巡视法
在土方开挖期间，每天派人员对基坑周边的土体位移情况进行巡视不少于2次，以便及早发现支护结构变形或结构后土体是否产生裂缝，并采取相应的应急处理措施。
③ 观测点的布置
护坡工程施工期间，在放坡区坡顶设变形观测点，进行坡顶位移的观测。基坑监测平面布置图，坡顶水平/垂直观测点如下表所示，间距约20m。每个观测点上固定一个标尺，在基坑开挖施工期间按规定的时间对每个观测点进行监测。
表8-1基坑监测项目建议表
项目段别
坡顶水平、竖向位移
坡顶地表沉降
数量
控制值
（mm
）
预警值
（mm
）
数量
控制值
（mm
）
预警值
（mm
）
综合站房
8
40
32
8
40
32
⑵基准点的设置

基准点应选设在变形影响范围以外（3倍基坑深度范围外）便于长期保存的稳定位置。根据基坑的变形特点，基准点应设在基坑角点基坑两个边线延长线之外一定距离的稳定位置，基准点设置数量不少于3个。
⑶工作基点的设置
工作基点设在平行于基坑边线并通过观测点或离观测点距离较近的视线上，根据现场条件，工作基点的位置应离开基坑边线一定距离设在稳定或相对稳定的位置，测定总体变形的工作基点，当按两个层次布网观测时，使用前应利用基准点或检核点对其进行稳定性检测。工作基点数量根据基坑每边观测点位移测量所需视线的数量设置，每条视线至少1个工作基点。
⑷定向点的设置
在通过工作基点的视线上、基坑对面的稳定建筑物或围墙上或地面上设置定向点，作为观测视线定向的依据。定向点的设置数量与工作基点对应。
⑸观测仪器
激光全站仪，型号：GTS-102N。
⑹基坑坡顶垂直位移观测
① 测量方法
基坑边坡垂直位移观测是测量基坑变形观测点在垂直基坑边线方向上的水平位移，可采用几何水准并配合传递高程辅助设备进行。
② 人工巡视法
在土方开挖期间，每天派人员对基坑周边的土体位移情况进行巡视不少于2次，以及早发现土体是否产生裂缝，并采取相应的处理措施。
③ 观测点的布置
护坡工程施工期间，在放坡区坡顶设变形观测点，进行坡顶位移的观测。坡顶水平/垂直观测点间距约20m。每个观测点上固定一个标尺，在基坑开挖及地下结构施工期间按规定的时间对每个观测点进行监测。
④ 基准点的设置
基准点应选设在变形影响范围以外便于长期保存的稳定位置。根据基坑的变形特点，基准点应设在基坑角点基坑两个边线延长线之外一定距离的稳
定位置，基准点设置数量不少于3个。
⑤ 工作基点的设置
工作基点设在平行于基坑边线并通过观测点或离观测点距离较近的视线上，根据现场条件，工作基点的位置应离开基坑边线一定距离设在稳定或相对稳定的位置，测定总体变形的工作基点，当按两个层次布网观测时，使用前应利用基准点或检核点对其进行稳定性检测。工作基点数量根据基坑每边观测点位移测量所需视线的数量设置，每条视线至少1个工作基点。
⑥ 观测仪器
精密水准仪，型号：DZS3-1。
⑦ 观测时间与频率的确定
基坑开挖每一步都应做基坑边坡变形观测，本基坑设计要求为一级基坑，根据
《建筑基坑监测技术规范》要求，
表8-2基坑监测频率如下表:
监测项目
监测（巡视）频率
坡顶水平/竖向位移
基坑开挖至开挖完成后稳定前：1次/天；基坑开挖完成稳定后至结构底板完成前：1次/3天；
结构底板完成后至回填土完成前：1次/15天
安全巡视
基坑开挖至开挖完成后稳定前：2次/
天；基坑开挖完成稳定后至结构底板完成
前：1
次/天
⑧场地查看与记录

施工前对原场地进行全面调查，查清有无原始裂缝和异常并作记录，照相存档；施工期间每天应检查基坑周围有无裂缝发生；每次观测边坡位移记录详细记入汇总表并绘制边坡位移曲线。
⑺注意事项
① 每次观测应用相同的观测方法和观测路线；观测期间使用一种仪器，一个人操作，不能更换；加强对基坑各侧沉降、变形观测，特别对有地下管线的各边坡可进行重点观测。
② 应派专人进行现场基坑周围及边坡巡视，关键部位加强观测，并做好记录，发现问题及时上报。
③ 基坑护坡施工完毕后，项目部在撤场之前应进行测量资料的移交及现场位移观测点的交底。
⑻成果计算及分析反馈
每次观测结束后，应认真检查全部外业观测记录，计算各观测点的位移量，并填写成果表，计算一个观测周期内的位移量，并及时通知有关人员进行分析，做出预报。
8.2安全措施
表8-1安全风险识别表
项
目
施工步骤
潜在危险
控制风险措施

1
⑴基坑开挖及动土作业必须制定相应的施工方案，并履行审批手续，基坑开挖必须严格按照施工组织设计和土方开挖方案进行；
⑵施工前必须进行现场勘察，摸清作业环境条件，要充分考虑地下可能出现的地下水、流砂、淤泥、有毒气体、基坑坍塌、漏电、落物等诸多不安全因素，保证各类装 完好、灵敏可靠。
⑶作业前应对施工人员进行安全教育。进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；
⑷施工负责人对安全措施进行现场交底，并督促落实，对安全措施不落实的，施工人员有权拒绝作业。
⑸开挖深度超过1.5m,应设人员上下坡道和爬梯，以免发生坠落，开挖深度超过2m的，必须在边沿设两道高护身栏杆，危险处，夜间应设红色标志灯；
⑹挖土应自上而下进行，禁止采用挖空底脚的办法。使用机械挖掘，要先发信号。挖土机回旋范围内不准进行其他作业。
⑺基坑开挖应严格按要求放坡，操作时应随时注意土壁的变动情况，如发现有裂纹或部分坍塌现象，应及时放坡或支撑处理，并注意支撑、防护的稳固和土壁的变化，确定安全后，方可进行下道工作，有护坡桩和护坡墙的基坑在开挖时，定人定时对边坡进行监测。
⑻挖出的土方堆放位距沟边不得小于1m,在沟道拐角处不得小于1.5m ,堆 高度不得超过1.5m。

⑼在坑、沟内作业，应注意对有毒有害气体的检测，保持通风良好，发现有毒有害气体应采取防范措施，查明原因及时消除。
⑽挖土机离坡边应有一定的安全距离，以防塌方，造成翻车事故，一般距离不小于1-1.5m
(11)基坑清土时，应从中央开始，退向坑边，已清
理好的地方不再上人，浇筑砼时，施工人员可站在

项施工步骤目
潜在危险
控制风险措施

木板上操作，尽可能减少对基底土的扰动；
2
土方运输
物体打击、
设备损坏、
车辆倾覆
⑴ 执行运输车辆作业安全操作过程，加强监督管理；
⑵严禁超高作业，佩戴安全防护用品，设专人指挥；
⑶严禁超负荷工作，禁止运输车辆料斗带人；
⑷提高警惕，集中工作注意力。
⑸翻斗车排成纵队行驶时，前后车之间应保持
8m
的间距，在下雨的路面上，应加大间距。
⑹ 通过泥泞地段或雨后湿地时，应低速缓行，应避免突然换挡、制动或急剧加速，且不得靠近路边或淘旁行驶，并应防侧滑。
⑺停车时应将制动器制动住，禁止停放在坡道上。

，护坡施工
坍塌颠覆、高处坠落、物体打击
⑴操作人员必须戴防护眼镜，防止浆液射入眼睛内。
⑵ 施工中，应定期检查电源电路和设备的电器部件；电器设备应设接地、接零，并由持证人员安装操作，电缆、电线必须架空，严格遵守施工现场临时用电安全技术规范，确保用电安全。
⑶喷射混凝土施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。
⑷在没有可靠安全防护设施的高处（2米以上含2米）和陡坡施工时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时高处作业不得

⑴施工现场大门主通道处设置车辆冲洗设备，设专人清扫道路；土方随进随填，余土要及时用密目网覆盖防尘，及时清理施工场地和场外道路；
⑵ 设专人洒水，以防现场尘土飞扬造成大气污染，对出场汽车进行清理，以防带土出场。
⑶为使工程施工中的噪音降到最低限度，在选择施工设备上使用磨合好、噪音低的施工设备；现场的机械设备要加强维护和养护，保持最佳状态以减少因机械运
行不良而造成得噪音污染。
⑷每辆车在运输时，严禁装土过多，设专人把土拍实，防止洒落；对渣土运输车要加强防止遗撒的管理，要求所有运输车卸料溜槽处必须装设防止遗撒的活动挡板，并必须清理干净后方可出现场。
⑸现场土方开挖的土方堆放应用防尘网覆盖，现场运土道路定时洒水，防止现场扬尘。
9、成本节约措施
⑴在施工组织上，力求在均衡性的原则下，合理安排施工进度，使工程施工分批有序地进行，避免因劳动力、机械、材料的大进大出而额外增加费用，具体措施有：
①土方开挖采取分层分段开挖的方式，竖向分为两层，水平分为两段，开挖完成一段并开始第二段开挖施工时，边坡支护进入一段插入施工，在保证工期的前提下节省了人员和机械的投入。
⑵ 在施工方案上，合理安排施工流程，优化施工工艺，避免因施工方法不得当造成返工增加项目成本，具体措施有：
① 地上结构框架柱独立基础部位的土方开挖，避免了每个独立基础单独开挖的方式，因独立基础相距较近，采用六个独立基础区域整体开挖并后填的方式，进而节约了人工开挖的成本并节约了工期。
② 土方开挖采用机械和人工相结合的方式，整体采用机械开挖，提高施工效率，局部集水坑、抽水井等部位采用人工开挖的方式，有利于控制开挖深度，避免超挖 而造成经济损失。
10、分包管理措施
⑴施工人员必须佩带PPE三件套，包括安全帽、反光背心及安全鞋，在喷射混凝土等特种作业时，须佩带护目镜。
⑵分包单位所建的临时现场料场必须符合我项目总平面布置图及要求，施工前须先得到我项目工程部的批准，按项目部要求进行布置，不得私自更改。
⑶现场临时道路由项目部进行统一维护，分包在使用中要保护道路，若有损坏，相应分包要立即恢复，依情节情况将处以经济处罚。分包在道路上遗撒杂物，分包要及时清理，同时不得将垃圾、杂物遗撒在场外。
⑷ 现场施工一旦出现质量问题，分包单位必须按照项目部限期内整改完成并重新报验，未验收合格不得进行下一步工序。
11、安全生产应急预案
11.1生产安全事故应急救援程序流程：

了解事故及伤亡人员简况
送往最佳医院
图10-1应急救援程序流程图坍塌事故专项应急预案
1. 事故类型和危害程度分析
由于本单位是大型建筑企业，施工项目以大型土建工程为主，施工地点多处于偏远山区或地形较为复杂的地段，人员居住及出行不可避免地会遇到悬崖陡壁或山体不稳定地段，故发生坍塌事故的可能性较大。坍塌事故多发生在雨雪天气、冻融期或地震等自然灾害时期，一旦事故发生可能造成大面积的人员伤亡和财产损失。
2. 应急处置基本原则
2.1迅速行动、灵活应对。处理事故险情时，由项目部事故应急救援指挥部领导小组启动本预案并实施；
2.2以人为本。险情处理应首先保证人身安全（包括救护人员和遇险人员）；
2. 3强化防护。迅速疏散无关人员，阻断危险物质来源，防止次生事故发生。
3. 组织机构及职责
3. 1应急组织体系
项目部事故应急救援组织体系由项目部行政主管领导和分管安全生产的领导与办公室、工程部、设备部、物资部、安质环保部、财务部、施工单位应急组织机构的负责人组成。
3. 2指挥机构及职责
3. 2. 1指挥机构
项目部事故应急救援指挥部由抢险组、救护组、疏导组、保障组、善后组、调查组和现场应急组织机构组成。
事故应急指挥部办公室设在安质环保部，值班电话：。项目部事故应急自救办公室应设在办公室，明确24小时值班、值班人员和固定电话。
抢险组：安质部和工程部组成。
救护组：由安质环保部负责人和事故所在地医疗机构组成。
疏导组：由安质环保部负责人和部门人员组成。
保障组：由办公室、工程部、设备部、物资部、财务部负责人组成，必要时邀请技术专家参加。
善后组：项目
