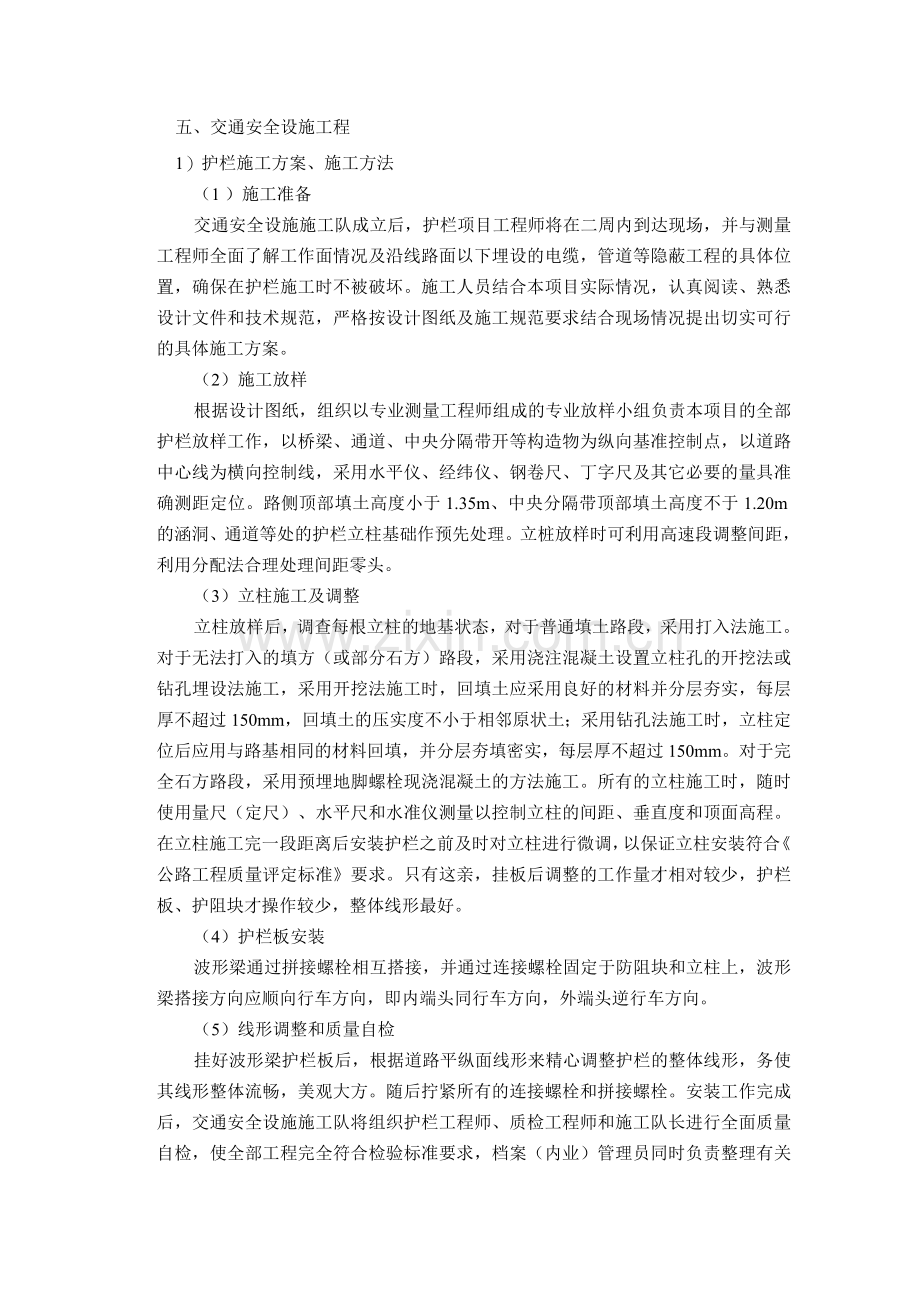

五、交通安全设施工程
1）护栏施工方案、施工方法
（1 ）施工准备
交通安全设施施工队成立后，护栏项目工程师将在二周内到达现场，并与测量工程师全面了解工作面情况及沿线路面以下埋设的电缆，管道等隐蔽工程的具体位置，确保在护栏施工时不被破坏。施工人员结合本项目实际情况，认真阅读、熟悉设计文件和技术规范，严格按设计图纸及施工规范要求结合现场情况提出切实可行的具体施工方案。
（2）施工放样
根据设计图纸，组织以专业测量工程师组成的专业放样小组负责本项目的全部护栏放样工作，以桥梁、通道、中央分隔带开等构造物为纵向基准控制点，以道路中心线为横向控制线，采用水平仪、经纬仪、钢卷尺、丁字尺及其它必要的量具准确测距定位。路侧顶部填土高度小于1.35m、中央分隔带顶部填土高度不于1.20m的涵洞、通道等处的护栏立柱基础作预先处理。立桩放样时可利用高速段调整间距，利用分配法合理处理间距零头。
（3）立柱施工及调整
立柱放样后，调查每根立柱的地基状态，对于普通填土路段，采用打入法施工。对于无法打入的填方（或部分石方）路段，采用浇注混凝土设置立柱孔的开挖法或钻孔埋设法施工，采用开挖法施工时，回填土应采用良好的材料并分层夯实，每层厚不超过150mm，回填土的压实度不小于相邻原状土；采用钻孔法施工时，立柱定位后应用与路基相同的材料回填，并分层夯填密实，每层厚不超过150mm。对于完全石方路段，采用预埋地脚螺栓现浇混凝土的方法施工。所有的立柱施工时，随时使用量尺（定尺）、水平尺和水准仪测量以控制立柱的间距、垂直度和顶面高程。在立柱施工完一段距离后安装护栏之前及时对立柱进行微调，以保证立柱安装符合《公路工程质量评定标准》要求。只有这亲，挂板后调整的工作量才相对较少，护栏板、护阻块才操作较少，整体线形最好。
（4）护栏板安装
波形梁通过拼接螺栓相互搭接，并通过连接螺栓固定于防阻块和立柱上，波形梁搭接方向应顺向行车方向，即内端头同行车方向，外端头逆行车方向。
（5）线形调整和质量自检
挂好波形梁护栏板后，根据道路平纵面线形来精心调整护栏的整体线形，务使其线形整体流畅，美观大方。随后拧紧所有的连接螺栓和拼接螺栓。安装工作完成后，交通安全设施施工队将组织护栏工程师、质检工程师和施工队长进行全面质量自检，使全部工程完全符合检验标准要求，档案（内业）管理员同时负责整理有关施工材料，准备验收。

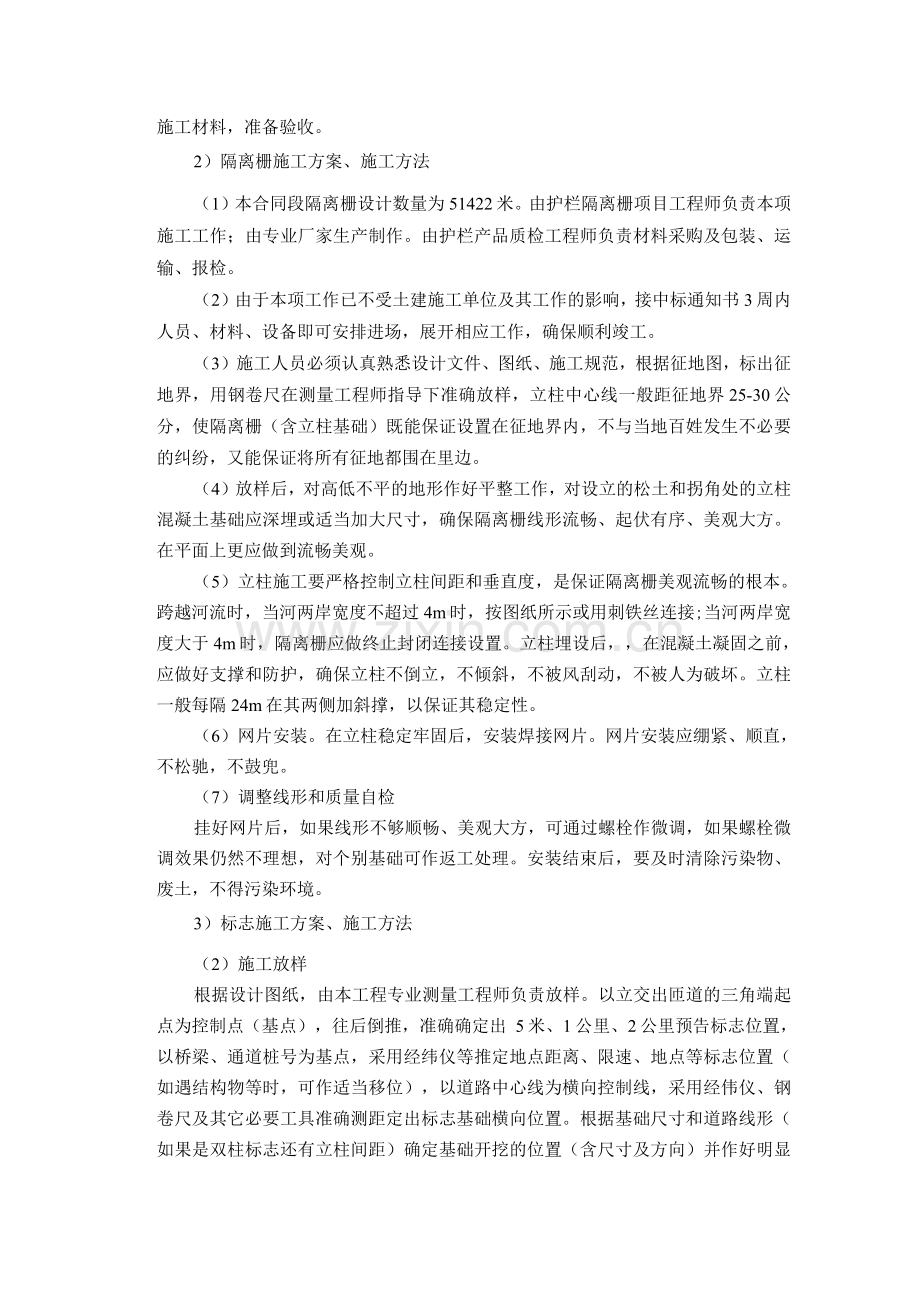

2）隔离栅施工方案、施工方法
（1）本合同段隔离栅设计数量为51422米。由护栏隔离栅项目工程师负责本项施工工作；由专业厂家生产制作。由护栏产品质检工程师负责材料采购及包装、运输、报检。
（2）由于本项工作已不受土建施工单位及其工作的影响，接中标通知书3周内人员、材料、设备即可安排进场，展开相应工作，确保顺利竣工。
（3）施工人员必须认真熟悉设计文件、图纸、施工规范，根据征地图，标出征地界，用钢卷尺在测量工程师指导下准确放样，立柱中心线一般距征地界25-30公分，使隔离栅（含立柱基础）既能保证设置在征地界内，不与当地百姓发生不必要的纠纷，又能保证将所有征地都围在里边。
（4）放样后，对高低不平的地形作好平整工作，对设立的松土和拐角处的立柱混凝土基础应深埋或适当加大尺寸，确保隔离栅线形流畅、起伏有序、美观大方。在平面上更应做到流畅美观。
（5）立柱施工要严格控制立柱间距和垂直度，是保证隔离栅美观流畅的根本。跨越河流时，当河两岸宽度不超过4m时，按图纸所示或用刺铁丝连接;当河两岸宽度大于4m时，隔离栅应做终止封闭连接设置。立柱埋设后，，在混凝土凝固之前，应做好支撑和防护，确保立柱不倒立，不倾斜，不被风刮动，不被人为破坏。立柱一般每隔24m在其两侧加斜撑，以保证其稳定性。
（6）网片安装。在立柱稳定牢固后，安装焊接网片。网片安装应绷紧、顺直，不松驰，不鼓兜。
（7）调整线形和质量自检
挂好网片后，如果线形不够顺畅、美观大方，可通过螺栓作微调，如果螺栓微调效果仍然不理想，对个别基础可作返工处理。安装结束后，要及时清除污染物、废土，不得污染环境。
3）标志施工方案、施工方法
（2）施工放样
根据设计图纸，由本工程专业测量工程师负责放样。以立交出匝道的三角端起点为控制点（基点），往后倒推，准确确定出 5米、1公里、2公里预告标志位置，以桥梁、通道桩号为基点，采用经纬仪等推定地点距离、限速、地点等标志位置（如遇结构物等时，可作适当移位），以道路中心线为横向控制线，采用经伟仪、钢卷尺及其它必要工具准确测距定出标志基础横向位置。根据基础尺寸和道路线形（如果是双柱标志还有立柱间距）确定基础开挖的位置（含尺寸及方向）并作好明显标记。
（3）基础开挖
放样定位后，根据图纸按现场作好的标记要求进行开挖，基坑大小、深度要符合图纸要求。废土不能随便乱扔，要采用监理工程师同意的办法或外运处理。
（4）浇捣混凝土基础
基础混凝土浇注应在路面施工前完成。在基坑尺寸经监理工程师检验合格后，采用经检验合格的砂、石、水泥，根据混凝土配合比试验报告要求配料，采取现场搅拌机搅拌均匀（如果在由于客观原因基础混凝土浇注在路面施工前不能完成，应在搅拌站集中搅拌，然后运输到现场）。浇捣时要用振动棒振捣均匀、密实；基础上露部分要用经加工的光滑模板圈好，拆模后不能有不规范的蜂窝麻面现象，面层要平整，预埋地脚外露部分要用胶带纸（或塑料纸等）捆绑以免被水泥污染，破坏螺纹。
废弃砂石料及模板等材料要及时清除。
（5）标志板及立柱安装
基础混凝土浇注七天后，可以开始安装立柱和标志板。小型标志的立柱和板面采用人工一次性安装，双柱式路侧标志，两支柱之间竖立均垂直并相互平行，其顶端在同一高度上，连接件对称布设。
对悬臂、门架标志的支撑结构在运抵工地前对各部焊点及结构整体性进行检查、试装，确保质量及进度。
大型标志立柱通过法兰盘与基础连接，在清理底法兰盘和地脚螺栓螺纹后采用汽车吊统一安装。汽车吊安装时，吊臂下严禁站人，捆绑要牢靠，不能破坏标志板的边角，更不能对版面有划痕或其它损坏。安装时，要注意立柱垂直度调整和板面与道路的夹角（在基础浇注时已充分考虑，安装时仅是微调），板面的净空高度和侧向净空符合设计要求。
（6）质量自检：外业工作完成后，交通安全设施施工队将组织标志产品质检工程师、标志项目工程师、试验工程师、施工队全面质量自检，使工程质量完全符合要求，同时会同档案管理负责人整理有关施工材料，准备验收。
4）标线施工方案、施工方法
（1）标线工程的施工由标线项目工程师负责。标线材料的采购、质量检验、运输由质检工程师负责。
（2）放样
根据图纸要求由专业放样工程师负责的专业放样小组放样，对于道路曲线段、文字、箭头、立交三角端，收费广场、收费岛头、岛尾等关键部位处，要
精确计算，认真放样。在车道分界线、边缘线中量出，对设定的中心线位置不断地进行校核，达到准确无误。划中心线样线并画出标线宽度的轮廓线，以便进行喷涂作业。
（3）打样线和清扫路面
放样后，为了能准确定位，调整局部线形，节省划线时间，提高划线精度，应先划水性涂料线（样线），对路面用板刷和煤气燃烧器长度清除（如尘土、砂泥、油、水分、附属物等）。特别要清除水分，干燥路面。
（4）喷底油
采用高压无气喷涂方法喷涂底油，这样粘结效果更加良好。
（5）热熔涂料敷设
由于本项目时间允许，为更好地保证工程质量，本项目采用机械熔融（t=-180-220C，人工手推划线。同时伴撒面层玻璃微珠。施工时，特别注意不能污染路面。在划文字、箭头、斑马线时边线要贴胶带纸粘贴。普通标线厚度为1.8± 0.2mm，文字、箭头、斑马线厚度宜控制在3.0+ 0.3mm，以保证雨天的视认效果。
（6）质量控制
① 施工天气良好，无风沙，路面干燥；
② 施工时涂料温度控制良好，标线线形顺畅，边缘整齐，不流淌，无毛边,表面无沟槽，无气泡，玻璃珠沉入深度适中；
③ 人工手推行进速度均匀，保证标线厚薄均匀；
④ 斑马线、文字、箭头施工时，应降低推车速度，确保标线厚度达到设计标准；
⑤ 所选涂料的配方应能符合当地气候要求，防止开裂。
（7）产品保护
标线工程流水作业路线长，虽然干燥快（不粘胎干燥时间约三分钟），但易受其它施工单位干扰，施工中应加强保护。在其干燥前不能让车辆压过。
5）突起路标施工方案、施工方法
（1）突起路标主要布设于立交及大中桥上，本合同段9772个，连同粘贴剂一次采购。突起路标工程施工由标线工程师负责。在标线施工提供作业面后方可施工。
（2）放样
突起路标放样工作由测量工程师与标线放样同时进行。
（3）清扫粘贴
在将作业面清扫干净后，将粘贴剂均匀、饱满地涂布于路标下面，用力贴
到指定位置上。
（4）质量控制
由于粘结剂不能很快干燥固结完毕，路上干扰因素多，施工后应派人保护现场，对于被移动的路标应及时返工。
注意将突起路标四周溢出的粘结剂及时清除，以免污染环境。
6）轮廓标施工方案、施工方法
（1）本合同段附着式轮廓标设计数量5351个，通过连接螺栓与钢护栏连接，通过膨胀螺栓与混凝土护栏相连，其设置原则是左黄右白，不同曲线半径，设置间距不同。按表1布设。
轮廓标设置间距表表1
曲线半径（m）
< 30
30〜89
90〜179
180〜274
275〜374
375〜999
999〜
1999
> 20
设置间隔（m）
4
8
12
16
20
28
40
48
（2）轮廓标反射器采用透光率高的合成树脂材料来制造，反光器的光学
性能符合JTJ074-94要求。
（3）遇混凝土护栏时，轮廓标通过膨胀螺栓固定于混凝土护栏上，使用冲击钻钻孔时，不得破坏原有设计，并及时清除污染物。
（4）进场轮廓标数量要相当充足，以免被盗或人为损坏时能及时补上。安装后交工验收或通车前要经常上路巡逻，以免被盗严重。
（5）本项目施工工作由护栏工程师负责。
6）缺陷责任期维护方案
为了保证本合同段安全设施项目的施工质量，专门成立交通安全设施质检小组对施工质量进行监督和检验，并接受业主管理和项目部的统一指挥，以保障总体质量的目标。同时，为了更好地发现问题，改正问题，对所有项目检查频率均提高到部颁标准的两倍以上。
（1）根据业主验收提出的要求，确定维修的调整内容，派遣足够的人员和设备进行整改。
（2）在缺陷责任期内组织人员到现场检查，及时解决存在的问题（但因交通事故或人为破坏等外因造成的损坏除外）。
（3）根据业主要求随时提供警项目有关的技术咨询和服务。
一、编制依据7.
二、工程概况7.
三、组织管理措施7.
四、雨期施工技术措施&
五、质量要求L3
六、雨季施工措施L3
一、编制依据
1、招标文件、工程量清单、施工图纸、地勘资料等相关文件
2、国家和行业现行施工验收规范、规程、标准以及省、市关于建筑施工管理的有关规定。
二、工程概况
临沂经济技术开发区临沂经济技术开发区临工路（信邦生物科技-沃尔沃路）路面改造工程，全长4.8公里，宽29米,双向六车道，本标段为老路改造，改造方案先挖补，最后统一后罩面4cm（AC-13）厚改性沥青混凝土。
三、组织管理措施
1、本项目部成立了以项目经理为组长、项目副经理、技术负责人及项目部主要管理人员为组员的领导小组：
组长：殷学明
副组长：石绍柱
成 员：张文韬、张登涛、周宗艳、李桂华等
2、合理安排施工顺序：
本工程沥青摊铺适缝雨季施工，所以在按排生产任务时，要考虑到雨季施工的不利因素，合理安排，做好各工作面的排水工作（尤其是路面的排水工作），抓紧时间抢工期争取沥青工程提前完成。
3、及时收集天气预报信息，并结合公司工程管理处，提供的中长期及短期天气预报信息，合理安排生产，搞好预防工作。

4、雨季施工主要是解决雨水的排除问题，施工现场必须做临时排水的规划，要充分组织计划好阻止场外水流入施工现场和将场内水
及时排出。
5、现场准备
雨季施工前整理施工现场，清理施工现场的排水沟，保证排畅通。检查排水设施。确保排水设备完好。以保证暴雨后，能在短时间排出积水。
四、雨期施工技术措施
1、温度控制措施
沥青混合料的温度是沥青路面强度形成的一个重要的内在因素，合理有效地控制沥青混合料的温度是沥青路面施工工艺关键点之一。
（1）、拌和温度控制
拌和温度取决于矿料（集料进入烘干筒后一般称之为矿料，因含有天然集料和加工集料，但矿粉不参与加热）烘干温度和沥青加热温度，而拌和温度又决定着沥青混合料后继的出厂温度、运输温度、摊铺温度及碾压温度等，因此控制沥青混合料的拌和温度显得十分重要。在雨季，集料的开采、加工、运输、堆放等环节均会受到雨水不同程度的侵入，加上某些环节防雨水措施不当，矿料在进入烘干筒时含水量变化会很大，影响着矿料的加热温度，而加热温度在烘干筒里主要取决于加热时间的长短。间歇式拌和楼一般从烘料、拌和到出料一个循环时间约需40-55S，其中拌和时间占循环时间的50%-55%，其余45%-50%的时间用于烘料，在保证足够的拌和时间前提下，实际操作中延长烘料时间等于延长了一个循环时间，因此控制拌和时间在30S左右，烘料时间视集料干湿程度一般控制在30S左右，这样一个循环时间保证在60S左右。但是延长烘料、拌料一个循环时间的同时增加了一个循环内的上料时间，导致个别或全部热料仓出现溢仓现象，鉴于这种情况，应当在确保各个冷料斗按目标配合比出料的前提下，微调控制室内冷料斗出料总流量表，适当降低拌和楼的生产率。实践证明集料的平均含水量每升高1%，沥青混合料的生产率约降低10%。

（2）、运输温度控制
影响运输温度的因素有：空气温度与湿度、风速、车厢隔温程度、车厢尺寸、运距、车速、覆盖程度、交通延误等。挑选额定吨位大于20T的自卸汽车（俗称“后八轮”）组成沥青混合料专运车队，施工前对全体驾驶员进行岗前培训，加强对车辆的维护，避免运料途中车辆抛锚而延长运输时间；每辆汽车配备覆盖蓬布，出厂时由专人负责覆盖缚牢，以免途中蓬布被风掀起；及时修复施工便道，减少不必要的交通阻塞，缩短运输时间。本项目拌和场靠近施工主线（吉安南互通旁），交通便捷，交通延误小，因此拌和楼场地选址靠近施工主线值得提倡。
（3）、摊铺温度控制
根据拌和楼的生产能力，合理安排运料车的运输能力，保证摊铺机在合理的预定摊铺速度内均匀、连续不间断地摊铺前提下，在摊铺机前方确保至少3-5辆运料车等候卸料，决不能因待料使摊铺机停顿；等候卸料时，运料车不能过早地揭开蓬布；加大摊铺机熨平板振实力度，避免混合料因摊铺松散而迅速散热，温度骤降。
（4）、碾压温度控制
碾压是沥青路面施工的最后一道工序，也是最重要的工序之一。在雨季非晴朗天气，气温不高，湿度较大，碾压温度应比规范要求高10°C左右，即初压温度不低于120C，终压温度不低于80°C;确保碾压长度为30-50m;初压采用钢轮压路机，钢轮预先升温，碾压过程中如有粘轮现象，尽量使用铁锹刮掉或钢帚扫掉，尽量不用湿拖把蘸水润滑，必要时配制有机油和水（1： 4）混合液涂擦钢轮。
2、接缝控制措施
（1）、横缝
每天施工结束时，摊铺机熨平板慢慢抬起，使离现场，用机械和人工将端部混合料铲齐后再碾压，然后用3米直尺检查平整度，将端部平整度不好，厚度不够的部分垂直刨除预留立茬横接，以便第二天摊铺作业。继续施工时，摊铺前先用检测工具检查平整度和压实厚度不合格的部位仍继续切割清除。相邻两层及上下层的横向接缝均应错位1米以上，为加强新旧混合料的粘结，应在摊铺前在端部涂刷粘层沥青。
摊铺机就位后，由测量人员给出虚铺高度，用木板垫起熨平板，开始摊铺时挂微震，速度放慢，待摊铺一切正常后，可按设定的摊铺速度摊铺。碾压横缝一般先横压、后纵压，在施工中常采用纵向碾压后再横向碾压或是斜向“八字”压法，有一定效果。

（2）、纵缝
半幅施工或与旧沥青路面连接的纵缝，不能采用热接缝时，宜
加设挡板或采用切刀切齐。铺另半幅前必须将缝边缘清扫干净，并刷粘层沥青。摊铺时应重叠在以摊铺层上5-10cm，摊铺后用人工将摊铺在前半幅的混合料铲走。碾压时先在以压实的路面上行驶，碾压新铺层5-10cm，然后再逐渐移动跨过纵缝，将纵缝碾压紧密，上下层的纵缝应错开10cm以上。表层的纵缝应顺直，且位于
车道的划线位置
3 现场控制措施
加强施工现场的控制，为雨季期间沥青路面由半成品转向成品提供了有利的操作平台。
（1）、雨季施工条件
雨季施工避开雨水、低温、大风等不利施工天气，现场作业面干燥无污染即可施工。
（2）、粘层的施工
粘层位于各沥青油面层之间，要求作业面干燥无污染。粘层油一般采用快裂乳化剂与沥青掺水配制而成，浓度比较稀薄。晴天施工注意清除污染物，雨天过后施工还应确保作业面不潮湿。
（3）、沥青砼面层的施工
下面层施工在透层、封层施工后的24h内进行，避免透层、封层受突降雨水淋湿，造成施工延误，而上面层在粘层油洒布后应该紧跟施工。雨季沥青路面的施工受季节气候影响体现在施工不能连续，施工接头缝多。接头缝是否平顺直接影响到沥青路面的平整度，其施工方法为：根据天色辨断雨水即将来临，摊铺机提前停止作业，将熨平板稍稍抬起后驶离现场，人工将端部混合料铲齐后再碾压；等待下次施工前，用切缝机切成竖直缝，清除端部斜坡下部分，将切缝泥浆杂物擦拭干净后涂刷一道粘层沥青；摊铺机将熨平板全部落在前铺的面层上，下垫均匀分布的三块木板，其厚度为松铺厚度与压实厚度之差，熨平板前端与切缝对齐，熨平板充分预热，于螺旋布料机下布满混合料后，摊铺机慢慢起步;用钢轮压路机在平接缝位置横向碾压密实后，再进行纵向正常碾压。

4试验与检测
试验与检测结果能够客观地反映生产、施工状态，为施工工艺参数的及时调整提供了可靠依据。
（1）、生产配合比试验
试验室做沥青混合料目标配合比试验的集料样品均取为干燥状态，而实际进入冷料斗的集料含水量却不尽相同，因此关键在于控制日产量的生产配合比。规范要求每生产20T沥青混合料做一组抽提试验，实际上应该确保每台拌和楼在正常日产量下每天上、下午各取热料样品做一组抽提试验，及时验证生产配合比，为拌和楼的热矿料流量设定提供依据。
（2）、集料含水量检测
雨季天气变化无常，集料特别是细集料的含水量往往每日各不相同，即使同一种集料在不同堆放层面含水量也往往不相同，因此必须选取有代表性的集料样品进行含水量检测，为拌和楼烘料时间的设定提供依据。
（3）温度检测
前面介绍的沥青混合料的温度种类繁多，设计专门表格予以记录检测数据。出厂温度选用传感器接触式温度仪，摊铺温度、碾压温度选用红外线温度仪进行检测。
五、质量要求
1、沥青路面的面层，无论是用何种类型的沥青混合料，都必须严格按照规范”规定的气候分区来选择沥青的标号及混合料类型范围进行矿料级配的配制。
2、路面施工时，应尽量做到下面层在不被污染情况下连续施工，若不能连续施工或下承层表面已被污染，在继续施工时应喷洒适量的沥青乳液粘层，并组织好上面层的统一施工。
4、经试验确定的标准配合比，在生产施工过程中不能随意改变，若进厂原材料发生变化，并经检测沥青混合料的矿料级配、马歇尔指标有偏差或不符合要求时，应及时调整配合比，必要时重新进行配合比设计
5、凡遇到接缝用无锯齿切割的剖面立茬，施工前必须涂抹一层沥青粘结剂。
6、日平均气温高于5°C时，可进行沥青混凝土路面施工。
六、雨季施工措施
1、沥青混凝土路面施工过程中，对混合料的温度控制是非常严格的，低温、雨季施工要作好周密的施工准备，制定详细的施工质量
保证措施。
2、注意气象预报，加强工地现场与沥青拌和厂的联系。
3、现场应尽量缩短施工路段，各工序要紧凑衔接。
4、汽车和工地应备有防雨设施，并做好基层及路肩的排水措施;
5、下雨、基层或多层式面层的下层潮湿时，均不得摊铺沥青混合料。对未经压实即遭雨淋的沥青混合料，应全部清除，更换新料。
6、施工人员每天应关注第二天的天气预报，尤其是雨季。雨天禁止施工作业。施工中如突然遇雨，要立即通知拌和厂，停止供料，同时现场加紧碾压，尤其是初压，尽量减少雨水的渗入。
7、机械设备要作好检修和保养，尤其是在施工前机械操作人员对自己设备的油、水、电及易损部件的检查工作。
