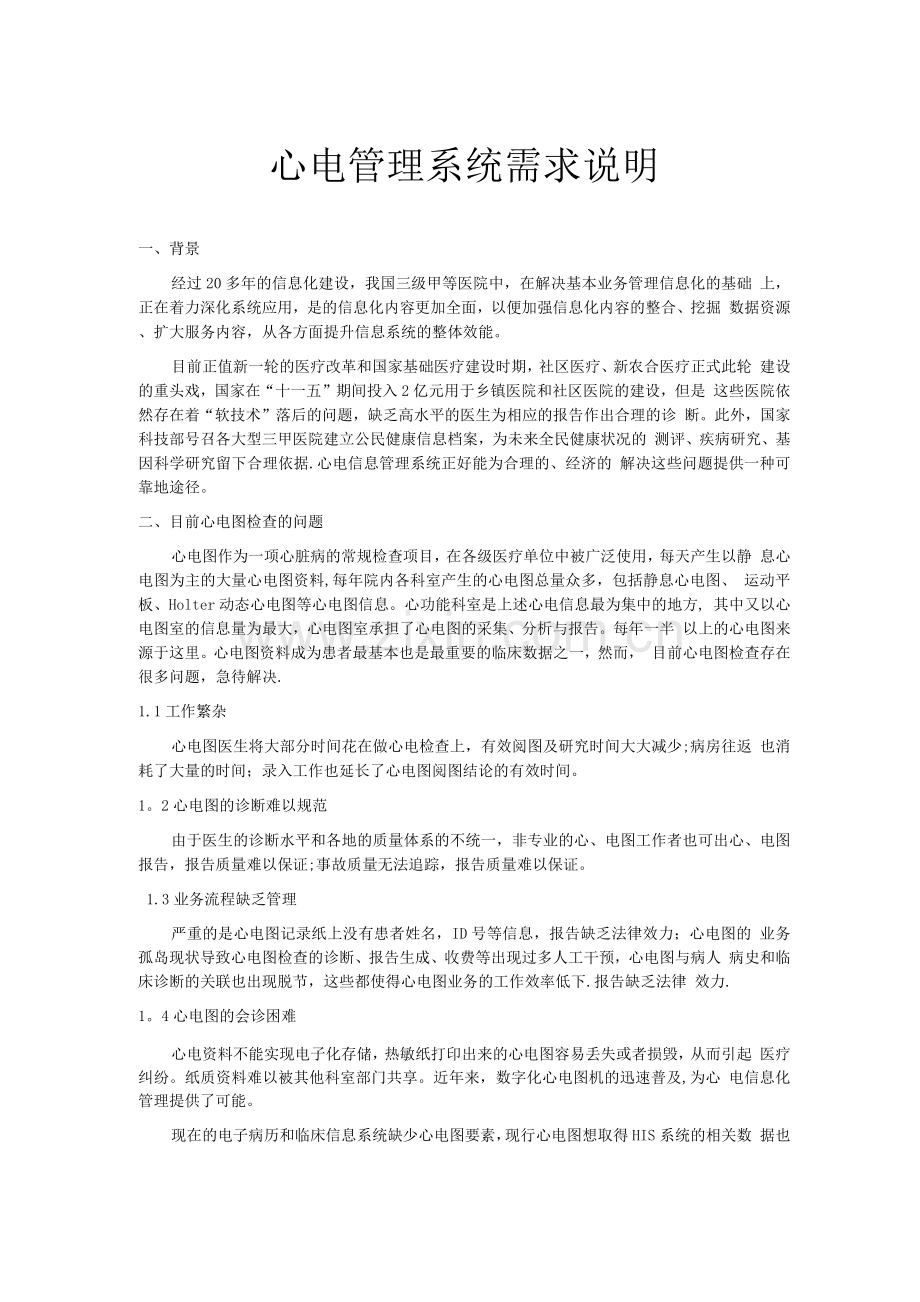

心电管理系统需求说明
一、背景
经过20多年的信息化建设，我国三级甲等医院中，在解决基本业务管理信息化的基础 上，正在着力深化系统应用，是的信息化内容更加全面，以便加强信息化内容的整合、挖掘 数据资源、扩大服务内容，从各方面提升信息系统的整体效能。
目前正值新一轮的医疗改革和国家基础医疗建设时期，社区医疗、新农合医疗正式此轮 建设的重头戏，国家在“十一五”期间投入2亿元用于乡镇医院和社区医院的建设，但是 这些医院依然存在着“软技术”落后的问题，缺乏高水平的医生为相应的报告作出合理的诊 断。此外，国家科技部号召各大型三甲医院建立公民健康信息档案，为未来全民健康状况的 测评、疾病研究、基因科学研究留下合理依据.心电信息管理系统正好能为合理的、经济的 解决这些问题提供一种可靠地途径。
二、目前心电图检查的问题
心电图作为一项心脏病的常规检查项目，在各级医疗单位中被广泛使用，每天产生以静 息心电图为主的大量心电图资料,每年院内各科室产生的心电图总量众多，包括静息心电图、 运动平板、Holter动态心电图等心电图信息。心功能科室是上述心电信息最为集中的地方, 其中又以心电图室的信息量为最大，心电图室承担了心电图的采集、分析与报告。每年一半 以上的心电图来源于这里。心电图资料成为患者最基本也是最重要的临床数据之一，然而， 目前心电图检查存在很多问题，急待解决.
1.1工作繁杂
心电图医生将大部分时间花在做心电检查上，有效阅图及研究时间大大减少;病房往返 也消耗了大量的时间；录入工作也延长了心电图阅图结论的有效时间。
1。2心电图的诊断难以规范
由于医生的诊断水平和各地的质量体系的不统一，非专业的心、电图工作者也可出心、电图 报告，报告质量难以保证;事故质量无法追踪，报告质量难以保证。
1.3业务流程缺乏管理
严重的是心电图记录纸上没有患者姓名，ID号等信息，报告缺乏法律效力；心电图的 业务孤岛现状导致心电图检查的诊断、报告生成、收费等出现过多人工干预，心电图与病人 病史和临床诊断的关联也出现脱节，这些都使得心电图业务的工作效率低下.报告缺乏法律 效力.
1。4心电图的会诊困难
心电资料不能实现电子化存储，热敏纸打印出来的心电图容易丢失或者损毁，从而引起 医疗纠纷。纸质资料难以被其他科室部门共享。近年来，数字化心电图机的迅速普及,为心 电信息化管理提供了可能。
现在的电子病历和临床信息系统缺少心电图要素，现行心电图想取得HIS系统的相关数 据也比较困难。
1.6远程会诊困难
心电图的会诊困难，资料难于被其他科室部门共享也困扰着我们的日常工作。
1。7科研数据缺乏积累
测量和调阅大费周章，且对比困难，历史经验不易保存。迄今中国尚未建立起中国人自 己的心电数据库，至今仍然沿用欧美的分析诊断标准。国内心电专家面临心电资料无法长期 存储、调阅困难的问题，以致无法建立中国人自己的诊断标准。
1。8医院信息化建设要求
目前国家行政部门和医院信息化建设的迫切要求，心电图可以为临床、体检、电子病历 等多个系统调阅,信息孤岛应当被尽快拔除。
三、心电信息管理系统的现状
心电信息管理系统目前在世界范围内被广泛应用，其临床应用已超过40年的历史，美国、 欧洲、日本的发达国家的大型医院中，皆装备了心电信息管理系统，心电信息管理系统的诞 生,为心电图科学发展的规范性、准确性、信息保存的完整性、可靠性奠定了基础.亚洲及国 内也有了大量的心电信息管理系统。
心电图在病人综合状态诊断方面有着极其重要的作用，有了心电信息管理系统，各个科室 的医生都可以及时的查阅病人的心电信息；也可以查阅既往病人的心电图作为比较，进一步 确定病人心脏的状况，对病人的综合信息作进一步的明确，为病人的诊治方案和用药等提供 依据。
对于心、内科而言。常年不间断地、大量的病人心、信息记录无疑为医生的诊断带来了极 大的参考价值，可以显而易见的观察出病人的心脏状况的改变并判断其心脏病发展的趋势， 为确诊和治疗提供合理依据.
在科研方面，大量的病人信息直接由心电信息管理系统整理分类，还可以提供在世界 范围内长达40年纪录而得出的心电金标准，对族群分类、地域差别、饮食结构、生活、工 作状态、年龄层次、遗传学等相关方面提供数据，为心电图学和心脏病学的研究提供宝贵的 依据。这是普通心电图纸无法做到的。
应用心电信息管理系统后，在医院内部、医院之间、医院与卫生院之间，都可以进行心 电图信息的及时传送。为远程医疗、合作医疗提供极大方便，千里之外的心电图专家可以做 出明确诊断，为病人治疗提供可靠依据。
四、心电信息管理系统的应用
1、对于医院和社区：
1。1减轻医生工作量，提高检查效率
不需要在用心电图医生推着车去病房做床旁心电图，不需要在各个病区之间多次往返的 工作。只需要点击传输，心电图室报告工作站可轻松获得病区传输过来的心电图.
使用科技提高生产力.建立心电网络系统后，心电数据采集后，临床医生立刻经网络得 到患者的波形信息图文一体的诊断报告，及时做出诊断,从而极大限度地缩短了患者的就诊 时间，提高了整个医院的运转效率.以前心电报告由人工传递，时间长效率低。
1。3经济效益
减少使用大量热敏打印纸，所有的患者心电图实现网络共享，个别需要打印的患者可通 过普通A4打印纸打印，大大节约成本。每年节约耗材成本在60%至80%;
1。4方便快捷的检查和会诊
激发临床科室和社区诊点使用心电图机的积极性，增加检查的数量，从而带来经济效益;
1.5工作流控制
很容易看出病房心电图的检查情况，有效地避免了病房普遍发生的漏费现象；
1。6技师和诊断医生角色的分离
有效解决了心电图室用工荒地问题，节约了大量的人力成本。
1.7进一步提高全院信息化程度
提供使更多医生网络化协同工作的能力,提高网络会诊的能力，实现医院心、电图的网络 化无纸化，方便医生在网络上进行会诊，减少医生在医院的流动。方便医生节省时间，更好 的为患者服务。
1。8提高分院或社区的心电图检查能力
提供远程会诊功能，对于本院的社区或分诊点，心电图检查需当天检查完后传送至会诊 中心，当天即可得到报告,并且无需人工取送。
1。9建立信息化资料库，提升医院软实力
可以实现心、脏病患者资料统计存储和自动化，疑难患者资料的储备，对于科研分析有重 大意义，同时可以对科室员工的工作量和状态进行统计，能够发现管理薄弱环节，更好评价 员工，激励员工，为科室创造更大的效益。
1。10提高形象
可以规范诊断报告，打印出图文并茂的病历，同时生成电子病历，形成社区电子病历中 心，为病人提供电子病历存放查询服务，增加对用户的影响力。
2、对于临床医生
2.1不再需要等待心电图室送来的报告，可以在医生办公电脑上直接查看所有送去检查的患 者心电图的图文一体报告，还可以通过病历库查询该患者以往所有心电图或其他心电图方面 的诊断报告，进行分析处理对比。对于一些有心、电图诊断权限的医生还可以进行心电图波形 的处理和修改诊断报告,可以在网络上召集其他科室的医生进行会诊，及时得到患者的检查报 告，节省时间，快速的服务于患者。
2.2通过与周围医院或分院联网，提供更多更好的远程会诊医疗服务，病情比较复杂的患者， 不需要来回走动就可以远程指导.
2.3通过网络功能，临床医生所有的心电方面的检查报告，就不需要走出办公室，就可以得到 所有的诊断报告，分析图像。安排更多时间处理其他事情。
3、对于心电医生 3.1对于下病房、出诊等检查，技师通过检查终端的仪器接收并且传输数据，医生可以不需下 病房即可得到心电数据。
3。1病人历史心、电检查数据全部保存到心、电图网络服务器上，可以随时查阅调取报告，可 以对某患者多次心电图检查进行对比.
3.1心电数据可以永久保存利用，有教学意义或少见的患者资料，更好的保存。直接得到无 失真的原始数据用于学术交流。
3。1便于进行日常工作量统计和任意病种的统计。
3。1随时在医院的任意电脑就可浏览心电图的图型，同时可以及时分析打印报告，更方便的 和临床医生沟通，进行网络会诊。
3.1分清了职责，最大化地利用了医院心电专家的资源。
五、建设心电信息管理系统意义
现在国家对社区医疗、农村合作医疗非常重视，社区和乡村医院均配有常规检查用心电 图机，但却缺乏专业的心电图诊断人员；乡镇和社区医院对心电图的分析能力低，报告质量 差，出现了延误诊治的问题。目前城市中的大型三甲医院正在想着信息化、现代化的方向发 展，心电图作为一项常规检查，是就诊病人必查的项目之一，但因其信息的复杂性，抽象性 和特殊价值，真正能够做出合理判断的医生不是很多，而心电信息管理系统正是为解决这一 系列问题而产生的.
综上原因,医院需要一个满足其业务、管理和发展目标的，具有先进性、高集成性，稳 定、可靠、灵活、易维护等特点的整体数字化心电信息管理系统解决方案及产品。需要一个 稳定可靠，具有强大数据库分析统计功能的心电管理系统对大量珍贵的患者资料进行存储， 分析及共享。
六、心电信息管理系统的主要功能
1。以有线局域网或者无线局域网方式连接心电图采集设备，心电图采集设备同步采集12 导、15导或者18导联常规心电图、心电向量图、晚电位、频谱、心率变异等数据后自动传 输至心电信息管理系统。
2。存储及管理心电图数据，统计检索分析。
3。在医院内、中心医院和分院、社区卫生院、城市与城市之间传输心和共享电图数据.
七、医院心电信息管理系统结构
心电信息管理系统构建：
心电信息管理系统的建设目标：以心电图室/心内科为基础，连接多种心电图设备，与医 院HIS双向数据交流，实现心电信息全院共享，全面实现心电流程自动化，无纸化，医院心电 信息系统将分为两个阶段进行构建：
八、部门级/核心科室级网络搭建阶段
鉴于心电图室的信息量最大，选择以心电图室为基点,初步建立心电信息管理系统。根 据目前心电图检查需求，医院心电图室尽可能配备2台以上的心电图采集设备，心内科病房 包含CCU提供2台以上心电图采集设备，通过医院局域网将这些心电图采集设备联系起来， 其中，除心电图室的心电图设备通过有线局域网的方式进行连接外，心内科等科室的心电图 设备均通过无线局域网的方式进行连接，以方便心电图设备的移动检查。心电图数据通过网 络可以传输至心电信息管理服务器,系统服务器连接医院HIS网络，检查时心、电图设备可以 下载患者信息，完成检查后将心电图传至系统服务器，心电分析医生通过客户分析段进行心 电图分析并打印报告；全员所有科室杰克通过可视的HIS 工作站用WEB方式查阅、存储、 打印心电图报告。
此方案心电图信息管理系统包括全部的临床模块软件及硬件设备读卡器,调制解调器、 医生工作站、心电采集设备、服务器等），以及相关网络化所需设备。
九、企业级心电信息管理系统构建
在心电图室信息管理系统的基础上，以心电图采集设备为核心信息点将网络系统进一 步扩展至其他科室，如急诊、ICU、CCU、麻醉科合并方等，逐步将心电图采集设备退推广 至所有需要使用心电图机的科室。届时，心电信息管理系统将连接全院的心电图采集设备， 全院的心电图信息数据都可以集中存储管理，在分析及共享。
医生可在院内任何一台电脑终端通过浏览器浏览患者的心电信息.或者在家里，通过 Internet医院内部网）浏览上述信息，并且在系统内医生可以根据不同权限，对存储的心 电信息，或者成为心电图的原始信息进行全方面的编辑、检索、再测量、比较分析等，为临 床研究工作提供便利。
十、心电信息管理系统工作流程如下：
1。HIS系统中的门诊登记或者入院登记处根据患者社保卡或者健康卡等创建信息（ADT）。
2。患者门诊就诊或住院部医生利用HIS预约检查系统发出心电图电子检查申请（Order）.
3。包含患者详细信息资料的电子监察申请信息发送至心电管理系统服务器。
4。患者到门诊或者住院部进行心电图检查，或者心电图室医务人员到病床前进行心电图检查， 通过无线局域网传输。
5。在监察心电图前，使用患者的社保卡、健康卡在心电图机上进行刷卡操作，患者ID号即 可进入心电图设备，操作医生确认是申请单本人后进行心电图采集.
6。进行心电图检查。
7。检查结束后颗粒剂打印或者暂时不进行打印，监察数据及患者ID号自动传输至心电管 理系统、
8。根据ID号，心电图数据自动与服务器中的患者信息进行匹配，获得患者姓名等详细信息.
9。具有权限的医务人员通过分析工作站测量、编辑、确认心电图报告。
10。报告打印或者通过电子邮件等方式发送至生情医生的收件蓝中。
11。心电图文本及波形数据通过约定好的数据格式传输至HIS，整合进入患者电子病历；或
者通过Web浏览方式直接查询心电报告.
十一、心电解决方案
1、基本特点 1.1系统具备采集、编辑和存储静息心电图，12/15/18导心电图,心电向量以及其他多种数据 类型心电图报告数据相关资料.
1.2系统支持多种报告的路径及格式，包括JPG、BMP或便携式电子文档（PDF）、标准XML 数据格式等。
1.3系统支持多种报告包括波形资料的回顾浏览。
1。4心电资料可以选择通过服务器在HIS或CIS工作站上进行浏览。
1。5系统支持自由键入进行诊断的编辑确认，以及编辑修改测量值及病人信息。
1。6服务器可在线存储至少10万份心电图。
1。7系统具备比较现有心电图与数据库中的心电图进行自动比较的功能。
1、8数据库检索分析功能。
1.9数据库及系统管理统计功能。
1.10与HIS之间传输患者入院信息，预约检查及帐单信息。
1.11系统可以通过以太网接、WIFI方式采集心电图机数据.
2、数据安全
患者数据安全性符合HIPPA（健康保险流通与责任法案）要求，登录系统人员按照“系统管 理员”，“高权限诊断医师"，“诊断医师”，“采集技师”等多层权限设置，每种权限可定义 执行相应的操作，每个操作人员有相应的登录密码设置;在系统中的任何操作都会被记录存储 下来以备查询；数据库中的数据可通过磁盘或数据流磁带等方式进行备份以防止可能出现的 数据丢失；随着计算机技术发展，如数据库更新，提供老的数据库与新数据库的整合服务。
3、流程方便
目前多数心电图机缺乏中文姓名等患者信息输入能力，而且即使可以输入，也使工作流 程变得复杂，增加出错的可能性，因此心电管理系统需要与医院HIS系统整合自动获取患者 信息，通过扫描条码卡或磁卡调取患者信息，方便快速，减少差错；检查完成后自动传输检 查结果；检查结果自动传输并整合入HIS系统中。
4、编辑统计功能强
序列比较功能可以自动将进入数据库的心电图与以前心电图进行比较并显示差异，也可 以将历次心电图排列进行人工比较；调整波形设置功能可以通过多种格式显示波形，对于传 入的有干扰的心电波形可以重新调节滤波，对于显示波形有重叠的心电图可以自动重排分离 重叠波形；精确测量功能可以将波形放大多倍进行测量，修改自动测量结果，显示全面测量 参数；报告编辑功能可预置诊断语句库，使用拼音缩写调取诊断语句，快速修改诊断报告; 统计管理功能可以对每个设备，每个人员的工作量进行统计，自动打印周报,月报或年报； 检索分析功能可以进行多参数联合检索分析，包括性别，年龄，测量值，诊断语句等。
5、心电信息网络结构
6、系统主要包括:
外网胞务器
（H里系统网）
（院 Jj M 1
HI 瑚 PACS
l.'il定床劳定曝
心电图堂
分析蹬联
心电图室
病人信忌曲取
报告回传

6。1心电图服务器:存储心电图数据、完成与HIS信息交换.
6.2心电图分析系统：包括12导联同步分析和序列比较模块。
6。3心电图回顾系统：多种样式的视图和工具，医生根据心电图数据书写确认文字报告。
6。4心电图采集系统：通过心电图机厂方的心电工作站采集心电图数据，再传送到心电图 服务器。
6。5心电图归档系统：电子存储，心电数据库建设、管理和查询。
7。心电信息管理系统服务器及系统软件
基本几家服务器，Windows23 Server操作系统及以上，SQL20数据库及以上，心、电 信息管理系统程序，具备以下功能：
7.1心电图数据库：海量心电图数据存储；支持多个用户同时登陆,在线编辑处理心电图数据; 具备数据库分析检索功能，可根据患者性别、年龄、诊断语句、测量数值等多参数综合分析。
7。2具备连接心电图机等心电设备能力，通过标准以太网接收机心电图数据。
7。3心电图序列比较功能：自动进行心电图比较分析。
7。4心电图编辑分析功能：自动将心电图传入的英文诊断与巨翻译为中文；再滤波功能可 对有干扰的波形进行滤波在处理;通过拼音缩写快速输入中文诊断语句；波形放大精确测量; 波形重排可将重叠的波形分开。
7。5报告分发功能：可通过打印、传真、电子邮件等多种方式进行报告分发。
7.6Web报告查看功能：通过Web浏览方式；任何系统中的PC工作站均可查看患者历次心 电图报告结果。
8. 心电信息管理系统客户端工作站多台）
心电信息管理系统在心电图室配备1-2个客户端，通过医院局域网与系统服务器连接， 可以实现以下功能：
8.1在线查看心电图机传入系统服务器中的心电图；
8。2测量分析心、电图，编辑心电图报告
8。3分发心电图报告
8.4数据库检所统计
9. 心电图终端设备
心电图机需要具有能与心电信息管理系统相连的接，采集高品质心电图信号,自动测 量及分析打印心电图报告，自动传输心电图至心电信息管理系统。
9。1心电信息管理系统配置
9。2系统服务器（HPdl380以上磁盘阵列服务器），Windows23操作系统，SQL25数据 库系统软件，、电信息管理系统软件
9.2 1心电图机连接模块
9。2.2心电图序列比较模块
9。2。3数据库检索模块
9.2.4 web心电图查看模块
9。2。6专用网络打印机2 — 4台
9。2.7个客户遍及处理终端软件
9.2.8心电图机若干台
9。2.9网络连接设备，如无线路由器等，需根据医院清零唯确定最终的数量。
十二、心电信息管理系统的意义
通过心电信息管理系统可以讲全员的无创心电数据进行集中存储、管理、分析及统计， 并可与医院信息系统连接，共享心电数据。
1.海量存储中心
1。1静息心电图，运动心电，HOLTER等均能存储在信息管理系统数据库中
1.2数据库备份，确保资料的安全
1.3不同的权限设置，保证使用安全。
1。4完善的会诊中心
1。5支持电话线远程传输心电图
1.6 ICU/CCU/急诊科的心电图机或者其他心电采集设备采集的心电图可自动传入心电信息 管理系统，经会诊后可有该科室监护中央站查看。
2. 综合的信息中心
2.1心电信息管理不但是一个海量存储中心，而且能利用HIS或CIS系统，哥哥工作站可以 方便的浏览，调阅心电图及报告
2。2以各种方式分发心电图报告，如邮件、打印、传真等.
2.3全面的分析中心
2。3。1强大的数据库，魏医生提供检索、统计奠定基础
2.3.2可自定义诊断数据库
2.3.3自动系列心电比较功能，能够比较目前和以前任意一次/多次的心电图，提供详细的测 量数据和届时，诊断。
2.4.4比较结果报告可以以各种方式打印，为临床医生提供完整，有价值的参考意见。
