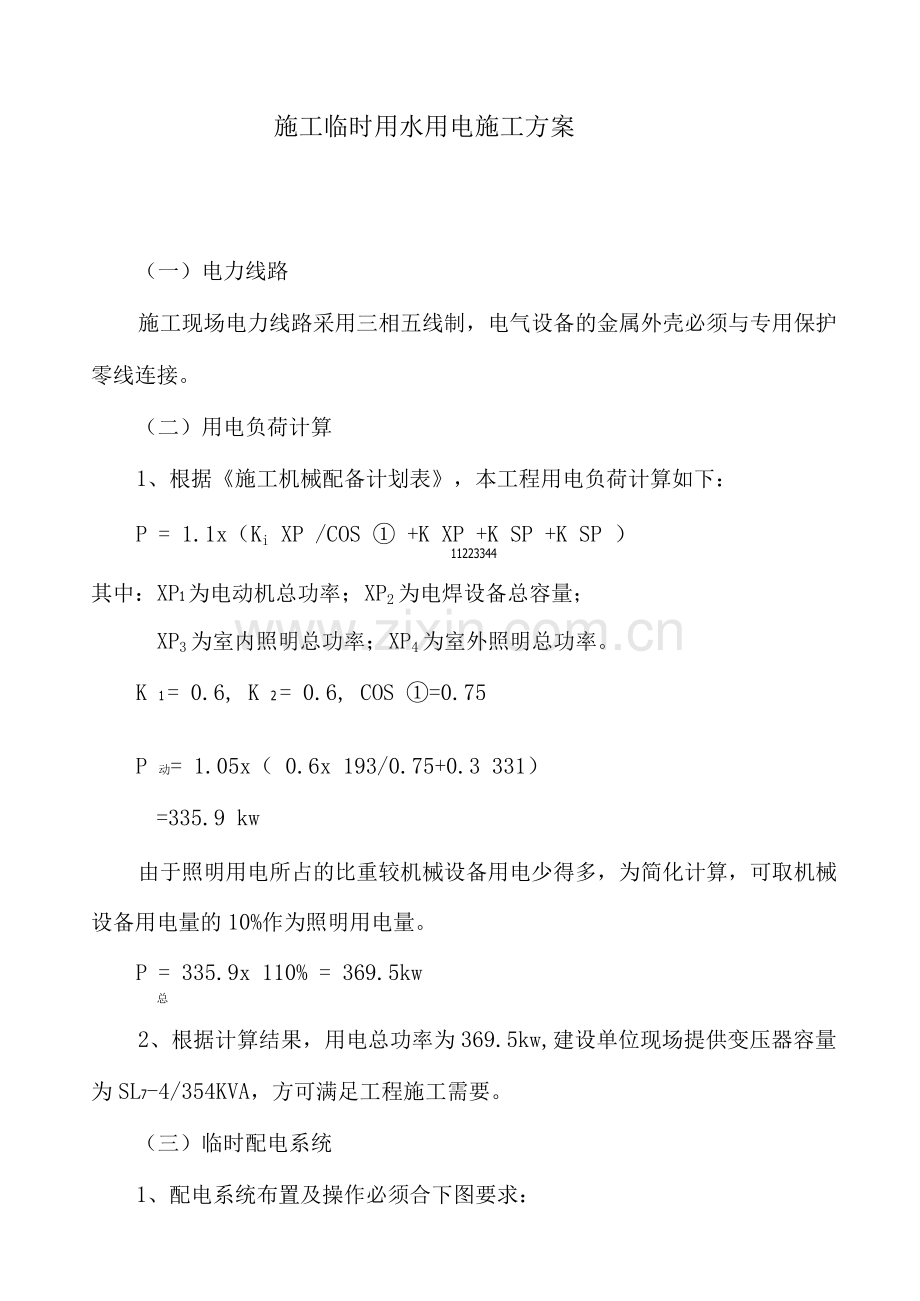

施工临时用水用电施工方案
（一）电力线路
施工现场电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。
（二）用电负荷计算
1、根据《施工机械配备计划表》，本工程用电负荷计算如下：
P = 1.1x（Ki XP /COS ① +K XP +K SP +K SP ）
11223344
其中：XP1为电动机总功率；XP2为电焊设备总容量；
XP3为室内照明总功率；XP4为室外照明总功率。
K 1 = 0.6, K 2 = 0.6, COS ①=0.75
P 动= 1.05x（ 0.6x 193/0.75+0.3 331）
=335.9 kw
由于照明用电所占的比重较机械设备用电少得多，为简化计算，可取机械设备用电量的10%作为照明用电量。
P = 335.9x 110% = 369.5kw
总
2、根据计算结果，用电总功率为369.5kw,建设单位现场提供变压器容量为SL7-4/354KVA，方可满足工程施工需要。
（三）临时配电系统
1、配电系统布置及操作必须合下图要求：
启动
用
电
机
具
关闭
3、楼层埋设钢套管电缆，电缆线通过每层引至楼层总配电箱，水平供电由楼层总配电箱接出分配电箱和开关箱，再由分配电箱和开关箱接至用电机具。
4、临时用电安全技术规定：
（1）编制依据：JGJ46-88《施工现场临时用电安全技术规范》。
（2）需要变更临时用电施工组织设计内容时，必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后方可实施，并补充有关图纸资料存档。
（3）建立临时用电安全技术档案。其内容为：
临时用电施工组织设计；
修改临时用电施工组织设计资料；
技术交底资料；
临时用电工程检查验收表；
电气设备的试、检验凭单和调试记录；
接地电阻测定记录表；
定期检（复）查表；（施工现场每月一次，分公司每季一次，并复查接地电阻值）。
电工维修工作记录。可指定专人（电工）管理，并于临时用电工程拆除后统一归档。
（4）施工脚手架、机动车道、垂直运输设备与外电线路间距应符合安全要求。凡施工现场不能满足有关规定时，应实施相应安全技术措施，增设屏障、遮栏、围栏或防护网，并悬挂醒目警告标牌。实施过程中应有电气工程技术人员或专职安全人员负责监护。当上述防护措施仍无条件实施时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等解决办法，否则不得施工。
5、保护接零、接地、防雷规定
（1）施工现场的中点直接接地的电力线路中必须采用TN - S接零保护系统（三相五线制），电气设备的金属外壳必须与专用保护零线连接，专用保护零线（简称保护零线）应由工作接地线，配电箱的零线或第一级漏电保护器，电源侧的零线引出，详见下图，并按规定色标要求接线。
（2）凡地下室等潮湿或条件特别恶劣施工电气设备必须采用保护接零，保护零线不得装设开关或熔断器，保护零线应单独敷设，不作它用，重复接地线应与保护零线相连结。
1：1工作接地；2：电气设备外露导电部分3:重复接地
L1 （黄）
L2 （绿）
L3 （红）
N （黑）
PE （绿/黄）
L1、L2、L3 :相线N：H作零线PE：保护零线
(3) 下列施工用电设备不断电的外露导电部分应做保护接零；电机、变压器、电器、照明器具，手持电动工具的金属外壳；电气设备传动装置金属部件及电力线路金属保护管等；
室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。
(4) 保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于13m时，保护零线截面应为1.0mm 2的绝缘铜线或1.6mm 2的绝缘铝线。
(5) 与电气设备相连接的保护零线应为截面不小于2.5 mm 2的多股绝缘铜线。
(6) 保护零线必须采用绿、黄双色绝缘线，任何情况下不准用作负荷线。
(7) 防雷
施工现场内的塔吊、施工升降机等垂直运输机械若处在相邻建筑物、构筑物的防雷装置保护范围以外，且机械设备高度高于20m时，
则应安装防雷装置。
机械设备上的避雷针(接闪器)长度应为1-2mo
安装防护装置的机械设备的防雷引下线，可利用该设备的金属结构体，但应保护导体与导体之间电阻接近为零的金属性连接(焊接线或螺栓连接)。该设备上所用的动力、控制、照明、信号通信线路均应采用钢管敷设，并将钢筋与设备的金属结构体作电气连接。
垂直接地体宜采用角钢、钢管或园钢，但不得使用螺纹钢材。
6、临时用电线路安装、配电箱、开关箱、施工照明及手持电动工具的使用除遵守JGJ46 - 88《施工现场临时用电安全技术规范》规定外，尚应注意下列事项：
(1) 根据工程施工的实际情况，编制施工临时用电施工方案，并分阶段付诸实施。合理分配用电资源，确保主导工种的施工用电，以保证工程施工的顺利进行。
(2) 配电线路布设
为确保安全生产以及道路畅通，在室外采用电缆地沟铺设电缆，架空线布置，在过道路处电缆应加套钢管保护。楼层专线电缆沿电梯井道铺设，做好固定装置。各工种车间内固定用电器电缆穿行在护套管内，不得外露。室内照明线路电线采用PVC护套管，室外临时照明线路采用三蕊橡胶电缆。主体施工时照明灯布置于塔吊上。
(3) 配电箱和开关箱
变电房配电屏与现场供电系统间须设置隔离开关，以便检修。并应安装电度表，以作为计量。施工现场设置总配电间，电采用电缆埋地送至总配电箱。配电箱和开关箱由专业厂家生产，并有合格证明。现场施工用电实行三级配电，三级保护。配电箱应尽可能放置在干燥通风处，室外电箱要有挡雨措施。配电箱、开关箱应安装端正，牢固，移动式配电箱、开关箱应装在支架上。固定式配电箱和开关的底距地面应大于1.3m，小于1.5m。移动式配电箱、开关和底距地面应大于0.6m，小于1.5m。分配电箱距开关盒的距离不大于30m。开关箱与其控制的用电设备的水平距离不大于3m，配电箱和开关箱的周围应有二人可同时工作的空间，不得堆放其它物品。配电箱、开关箱内的工作零线应与接线端子板连接，并与保护零线端子板分设。配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电的金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接。配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露有电部份。配电箱、开关箱导线的进、出线须设在箱体底部。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。动力配电箱与照明配电箱应分别设置。所有配电箱应标明编号、名称、用途，并作分路标记。所有配电箱门应配锁，由专人负责。
1）总配电箱：总配电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器。本工程分路隔离开关设置三路，塔吊设置一路,钢筋对焊机设置一路，其它分一路。并装设漏电保护器，若漏电保护器同时具备过负荷和短路保护功能则可不设分路熔断器。总开关电器的额定值应与分路开关和相适应。总配电箱漏电保护器，其额定漏电动作电流不得大于75mA，额定漏电动作时应小于0.1。
2）分配电箱：分配电箱应安装总隔离开关和分路隔离开关以及总熔断器和分路熔断器。分路隔离开关的数量应由该分配电箱控制用电设备的数量来决定。分配电箱和各分路应安装漏电保护器，其开关的额定值应与相应开关箱额定值相适应，分配电箱漏电动作电流不得大于50mA，额定漏电动作时应小于0.1。
3）开关箱：每台用电设备应有各自专用的开关箱就近设置，距用电设备水平距离不大于3m。做到一机一闸一保，并设有过载保护装置，禁止用同一个开关电器直接控制二台或二台以上设备。开关箱内的开关电器必须能在任何情况下都可以使用电设备与电流实行隔离。开关箱中必须装设漏电保护器，其开关的额定值与用电设备相适应。开关和漏电动作电流不得大于30mA。额定漏电动作时间应小于0.1。照明用开关箱应单独设置，也应实行一闸一保。
（4）用电机械设备和手持电动工具：
施工现场所使用用电机械设备和手持电动工具，均应符合国家标准、专业标准和安全技术规程，且要有产品合格证和使用说明。用电机械设备安装须由专业电工负责安装。非专业人员不准安装和拆除用电电器设备。电动机械要做好保护接零，但其电源线必须选用接头的多股铜芯橡皮护套软电缆，其中黄/绿双色在任何情况下只能用于保护零线或重复接地线。电焊机进线处必须设有防护罩。
（5）照明：现场施工用照明须装设单独的照明开关箱，不能与动力电箱混合使用，施工区照明采用橡胶电缆。生活、办公室照明用护套线或用铜芯线加套管及串墙用套护套，灯头线可用绞织线。
1）施工区照明：在主体结构施工阶段，在塔吊上安装二盏3.5kw镝灯，用于大面积照明。局部照明采用1KW碘钨灯照明，增加光照明度。主体结构完成后，粉刷阶段采用碘钨灯照明。大空间处采用镝灯照明，一般照明均采用36V安全电压照明，且灯头选用橡胶防爆灯头。
2）办公、生活区照明：职工集体宿舍照明，在夏季考虑到天气炎热，职工宿舍内防暑降温需要，采用220V电压照明，每个宿舍设一只插座，作电扇之用。办公室、仓库等均采用220V电压作照明，每间装设两只插座。
（6）施工现场的修理和维护：
施工现场用电基础上专业电工全面负责管理和维护。所有配电箱、开关箱应标明名称用途、统一编号，在配电箱内标明分路标记，方便维修。所有配电箱、开关箱门均应上锁，配电箱由专业电工负责，开关箱由用电设备操作人员和电工负责。施工现场停电一小时以上或下班时，应将开关箱断电上锁。
配电箱、开关箱应保持清洁，不得放置任何杂物。每只配电箱、开关箱须建立检查维修记录本，并每月进行检查、维修一次，并登记在卡，检查、维修人员必须是电工。检查、维修时须按规定穿戴绝缘鞋、手套，且须将前一级相应的电源分闸断电，并悬挂停电检修标志牌，严禁带电作业。
四、施工临时用水布置
(一) 用水量计算
1、施工用水量：
本工程施工临时用水为工程施工用水、施工现场生活用水、生活区生活用水和消防用水四个部分组成。
(1) 施工用水q1 ：以最高峰期为最大的用水量
qi = k1XQ1 N1K 2/( 8 x 36 )
式中：L取 1.1, K2取 1.5, Q］取 1, N］取 650
qi = 1.1x 1 x 650 x 1.5/( 8 x 36 )= 3.72L/s
(2) 施工现场生活用水量
q2 = P1N2K3/(tx 8 x 36 )
式中：P］取 2, K3取 1.5, t取 2, N2取 30
q2 = 2 x 30 x 1.5/( 2 x 8 x 36 ) = 0.14L/s
(3) 办公生活区生活用水量
q3 = P2N 3K 4/( 24 x 36 )
式中：P2取 2, K4取 2.5, N3取 1
q3 = 2 x 1 x 2.5/( 24 x 36 ) = 0.58L/s
(4) 消防用水量
施工现场面积<5ha
q4消防用水量为10h/s
(5) 总用水量计算
q1+q2+q3=4.08<q4 =10L/s
Q=q 4+1/2x (q1+q2+q3)=10+1/2x 4.44=12.22L/s
(二) 供水管管径计算
1、管径计算
d= J4q/ 衍 v x luuu) (m)
式中：V为管内水流速，取1.7m/s
d=34q/衍 vx 10)心4 x 12. 22/(3. 1X1. 7〉10) = 0.096 (m)
2、计算结果及处理
根据供水管管径计算结果，现场施工临时用水供水管管径要求为DN1，即可以满足使用要求。
(三) 平面布置
施工现场用水沿建筑物布置，楼层砼养护、消防等用水采用消防立管上水。
五、施工场地临时排水
根据本工程施工场地的特点，应做好场地临时排水工作，以防施工现场积水。排水采用排水沟加集水井沉淀，后将沉淀水引入城市排水管网，局部沉淀池无法排出时则用水泵抽排。
