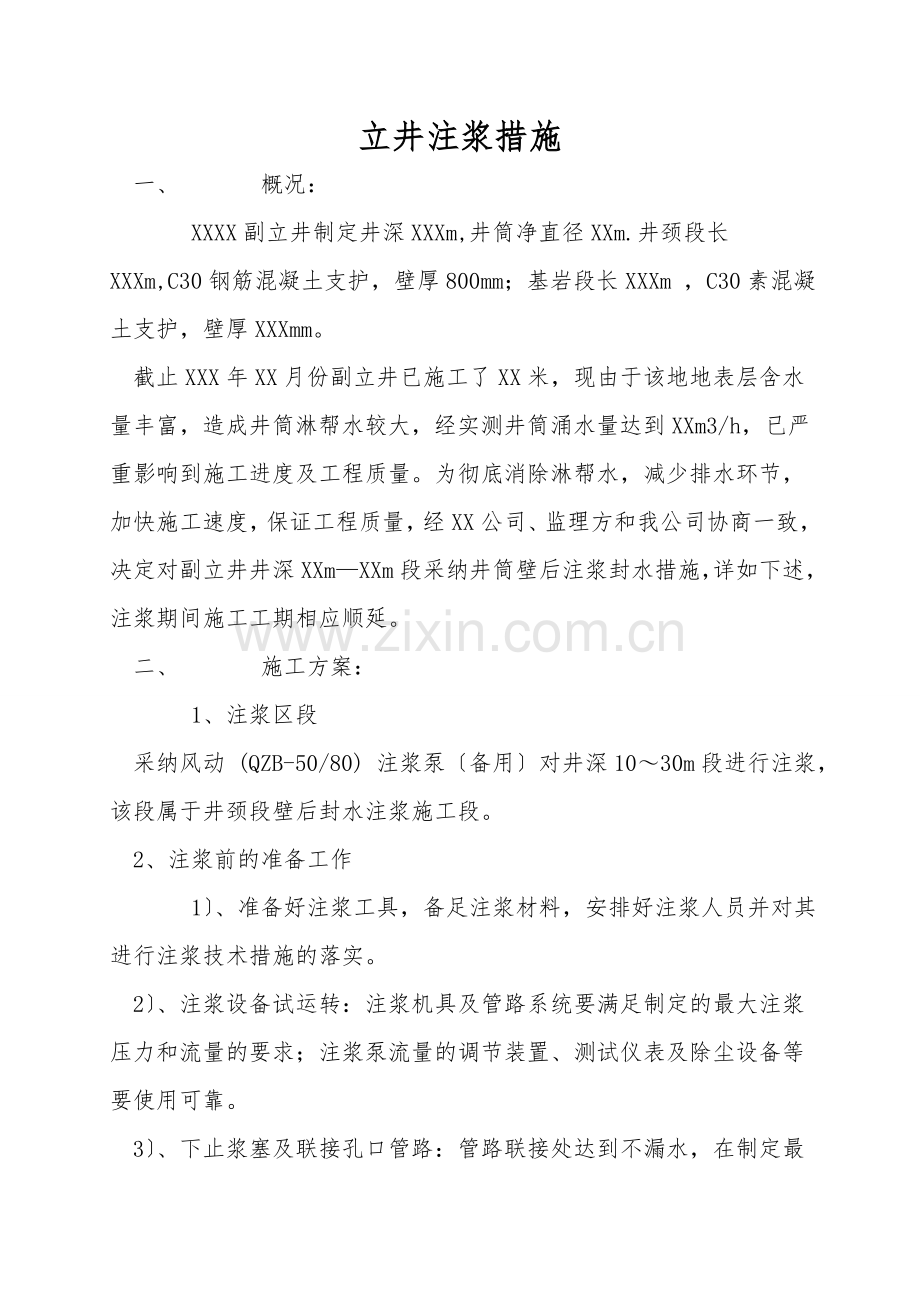

立井注浆措施
一、    概况：
   XXXX副立井制定井深XXXm,井筒净直径XXm.井颈段长XXXm,C30钢筋混凝土支护，壁厚800mm；基岩段长XXXm ，C30素混凝土支护，壁厚XXXmm。
截止XXX年XX月份副立井已施工了XX米，现由于该地地表层含水量丰富，造成井筒淋帮水较大，经实测井筒涌水量达到XXm3/h，已严重影响到施工进度及工程质量。为彻底消除淋帮水，减少排水环节，加快施工速度，保证工程质量，经XX公司、监理方和我公司协商一致，决定对副立井井深XXm—XXm段采纳井筒壁后注浆封水措施，详如下述，注浆期间施工工期相应顺延。
二、    施工方案：
   1、注浆区段
采纳风动 (QZB-50/80) 注浆泵〔备用〕对井深10～30m段进行注浆，该段属于井颈段壁后封水注浆施工段。
2、注浆前的准备工作
   1〕、准备好注浆工具，备足注浆材料，安排好注浆人员并对其进行注浆技术措施的落实。
2〕、注浆设备试运转：注浆机具及管路系统要满足制定的最大注浆压力和流量的要求；注浆泵流量的调节装置、测试仪表及除尘设备等要使用可靠。

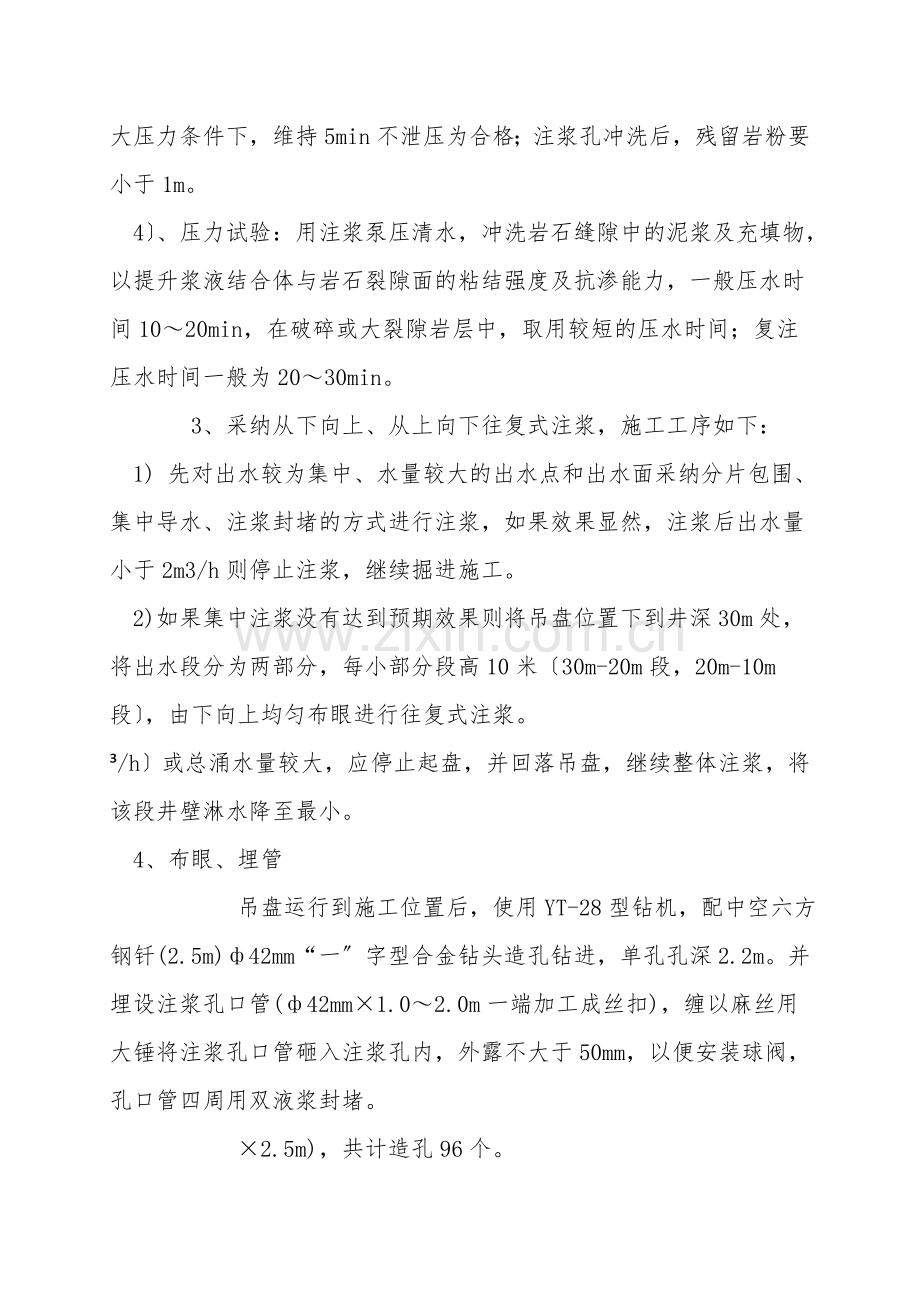

3〕、下止浆塞及联接孔口管路：管路联接处达到不漏水，在制定最大压力条件下，维持5min不泄压为合格；注浆孔冲洗后，残留岩粉要小于1m。
4〕、压力试验：用注浆泵压清水，冲洗岩石缝隙中的泥浆及充填物，以提升浆液结合体与岩石裂隙面的粘结强度及抗渗能力，一般压水时间10～20min，在破碎或大裂隙岩层中，取用较短的压水时间；复注压水时间一般为20～30min。
   3、采纳从下向上、从上向下往复式注浆，施工工序如下：
1) 先对出水较为集中、水量较大的出水点和出水面采纳分片包围、集中导水、注浆封堵的方式进行注浆，如果效果显然，注浆后出水量小于2m3/h则停止注浆，继续掘进施工。
2)如果集中注浆没有达到预期效果则将吊盘位置下到井深30m处，将出水段分为两部分，每小部分段高10米〔30m-20m段，20m-10m段〕，由下向上均匀布眼进行往复式注浆。
³/h〕或总涌水量较大，应停止起盘，并回落吊盘，继续整体注浆，将该段井壁淋水降至最小。
4、布眼、埋管
     吊盘运行到施工位置后，使用YT-28型钻机，配中空六方钢钎(2.5m)ф42mm“一〞字型合金钻头造孔钻进，单孔孔深2.2m。并埋设注浆孔口管(ф42mm×1.0～2.0m一端加工成丝扣)，缠以麻丝用大锤将注浆孔口管砸入注浆孔内，外露不大于50mm，以便安装球阀，孔口管四周用双液浆封堵。
     ×2.5m)，共计造孔96个。
井壁集中渗水、漏水点处，水量不大时在出水点直接添加2.0m深造孔；水量较大时，在出水点四周添加三花型造孔，孔深2.0m，孔间距1.8m，，关于成片渗漏水的地方，采纳五花型造孔，孔深2.0m，孔间距1.8m。
施工中，关于出水量显然比较大的渗漏水点，除依据状况适当加大造孔密度、深度及埋管方式外，还必需调整材料配比和注浆参数。
5、注浆施工
    利用吊盘上层盘作为工作平台，设置注浆泵、清水箱、水泥浆桶和水玻璃液桶等器具。每次注浆前，用清水做串通、冲孔和压水试验，了解注浆孔四周裂隙状况，确定浆液类型和注浆压力。假设裂隙较少，直接用双液注浆；假设裂隙较多，先单液注浆再双液注浆。对壁后串皮出水孔，先用清水洗通后，再用浓浆低压注浆，压力不超过2.0Mpa，以充填好井壁，封堵住串皮水为宜，禁止超压超时注浆。
浆液搅拌均匀后，通过安设在工作平台(吊盘)上的风动注浆泵(QZB-50/80)双液注浆泵加压后，经混合室送至受注孔内。在同一水平造孔后，先对出水较大的预埋孔口管作为受注孔进行注浆，其它孔窜浆应及时关闭窜浆孔阀门，并达到制定注浆压力作为该孔注浆结束的标准。未窜浆孔单独注浆，直达到制定注浆压力。受注孔在注浆中，井壁上没有跑浆现象，并达到制定注浆终压、终量作为该孔注浆结束的标准。
    在注浆过程中，跑浆、窜浆、压力上不去等状况，应马上停止注浆，采纳措施及时进行处理，保证注浆的顺利进行。出现跑浆时，可在跑浆的裂缝中嵌塞入棉纱、棉丝、木楔等物或塑胶泥糊壁。跑浆严重时，可采纳调整浆液比例，缩短凝胶时间的措施进行控制。
6、浆液配比
      壁后注浆坚持双液浆为主，单液为辅，遵循“单液稀浆——单液稠浆——双液浆——封孔〞的原则。
      水:水泥   W:C 0.75：1.0〔稠〕—1.5:1.0〔稀〕(重量比)
      水泥：水玻璃 — (体积比)
      45Be'和模数3.0以上38 Be'。
      各浆液配置在吊盘上进行。
