常见基坑围护结构设计.ppt

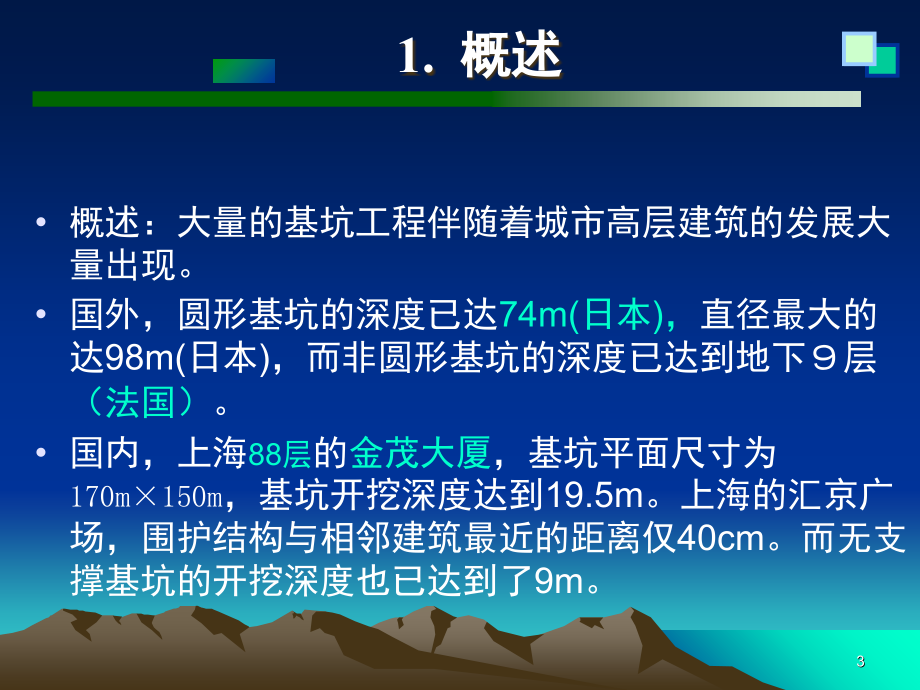

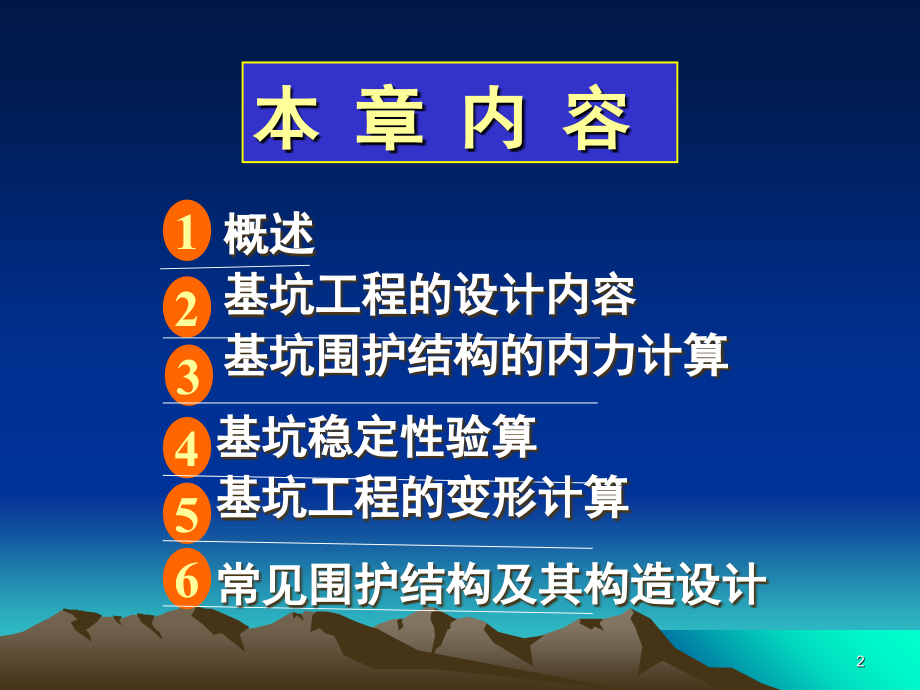

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常见,基坑围护结构,1,本 章 内 容,1,2,3,4,5,概述 基坑工程的设计内容基坑围护结构的内力计算,基坑稳定性验算 基坑工程的变形计算,6,常见围护结构及其构造设计,2,概述：大量的基坑工程伴随着城市高层建筑的发展大量出现。,国外，圆形基坑的深度已达,74m(,日本,),，,直径最大的达,98m(,日本,),，而非圆形基坑的深度已达到地下层,（法国）,。,国内，上海,88,层,的,金茂大厦,，基坑平面尺寸为,170m150m,，基坑开挖深度达到,19.5m,。上海的汇京广场，围护结构与相邻建筑最近的距离仅,40cm,。而无支撑基坑的开挖深度也已达到了,9m,。,1.,概述,3,4,1.,概述,1,、基坑支护的目的,（,1,）确保基坑开挖和基础结构施工安全、顺利；,（,2,）确保基坑临近建筑物或地下管道正常使用；,（,3,）防止地面出现塌陷、坑底管涌发生。,2,、基坑支护的作用,挡土、挡水、控制边坡变形。,3,、基坑工程的基本技术要求,（,1,）安全可靠性；,（,2,）经济合理性；,（,3,）施工便利性和工期保证性。,5,1.,概述,基坑工程具有以下特点,：,l,）建筑趋向高层化，基坑向大课度方向发展；,2,）基坑开挖画积大，长度与宽度有的达数百米，给支撑系绞带来较大的难度；,3,）在软弱的上层中，基坑开挖会产生较大的位移和沉降，,对周围建筑物、市政设施和地下管线造成影响；深基坑施工,工期长、场地狭窄，降雨、重物堆放等对墓坑稳定性不利；,5,在相邻场地的施工中，打桩、降水、挖土及基础浇注,混凝土等工序会相互制约与影响，增加协调工作的难度。,6,基坑围护结构通常分两类：,桩墙式围护体系,将支护墙（排桩）作为主要受力构件；,桩墙式围护体系,包括,板桩墙、排桩、地下连续墙,等。,重力式围护体系,充分利用围护结构的重力。如重力式水泥土挡墙。,1.,概述,7,（,1,）无围护放坡开挖；,（,2,）桩墙支护：,它由桩墙结构及支护结构两部分组成，桩墙结构有钢板桩、板桩墙、灌注桩排、地下连续墙；,支护结构类型有内支撑式、外拉锚杆式、地面锚定式、无锚式等。,（,3,）重力式支护结构：,软土地基可用深搅桩、旋喷桩、树根桩等形成重力式的挡土结构。,1.,概述,8,（,5,）开槽施工法：与中央开挖施工法施工正好相反，先在坑内周边挖槽，用内支撑板桩墙法修筑周边的基础工程，形成一道重力式挡土墙，再挖除挡土墙内的全部土体，构筑中央部分的基础工程。,（,6,）墙前被动区土体加固法：对于软土地基深大基坑，为控制挡墙侧向位移，降低护桩的入土深度，在基坑开挖前用深搅桩、旋喷法对墙前土体进行加固，加固深度,3,6m,，宽度,5,9m,。,（,4,）中央开挖施工法：先施工基坑四周排桩，桩内放坡开挖后施工中央部分基础工程，待完工后再挖除排桩内侧土体，边挖边用支撑杆将支护排桩与中央部分基础工程支撑起来，最后再施工周边基础工程。,1.,概述,9,（,7,）逆作法；（,8,）沉井法；（,9,）土钉墙支护；,（,10,）组合型支护。,两种以上的支护方法组合起来使用，既能保证支护结构的安全又降低成本。如上部放坡，下部桩墙锚杆支护；锚杆与土钉组合；深搅桩与灌注桩排组合；深搅桩中打入,H,钢桩组合支护等。,1.,概述,10,11,结构类型,支护结构类型及其适用范围 表,3-1,结 构 形 式,适 用 范 围,排桩,结构,稀疏排桩,土质较好，地下水位低或降水效果好,连续排桩土质差，地下水位高或降水效果差,框架式排桩,单排桩刚度不能满足变形要求,组,合,排,桩,结,构,排桩加挡板,排桩桩距较大，利用挡板传递土压并有一定防渗作用,排桩加水泥,搅拌桩,以水泥搅拌桩互搭组成平面拱代替挡板传递土压力，具有较好防涌效果,排桩加水泥防渗墙,地下水位较高的软土地区,排桩或组合,排桩加锚杆结构,开挖深度较大，排桩或组合排桩结构强度无法满足要求,地下连续墙结构,与地下室墙体合一，防渗性强，施工场地较小，开挖深度大,沉井结构,软土地区,重力式挡土墙结构,具有一定施工空间，软土地区,12,板桩,1.,概述,13,组合挡土壁,1.,概述,14,单排与双排桩支护结构,1.,概述,15,特 点,平面尺寸不大，且长短边长相差不多的基坑宜布置角撑。它的,开挖土方空间较大，但变形控制要求不能很高,钢支撑和钢筋混凝土支撑均可布置；支撑受力明确，,安全稳定,，有利于墙体的变形控制，但,开挖土方较为困难,多采用钢筋混凝土支撑；,中部形成大空间,，有利于开挖土方和主体结构施工,多采用钢筋混凝土支撑；,支撑体系受力条件好,；开挖空间大，便于施工,开挖面积大、深度小的基坑宜采用；在软弱土层中,，不易控制基坑的稳定和变形,便于土方开挖和主体结构施工，但仅,适用于周边场地具有拉设锚杆的环境和地质条件,支撑体系,16,1.,概述,17,1.,概述,18,1.,概述,19,1.,概述,20,1.,概述,12.1.2,基坑围护结构设计的特点,1.,外力的不确定性；,2.,变形的不确定性；,3.,土性的不确定性；,4.,一些偶然变化所引起的不确定因素。,21,2.,基坑工程的设计内容,基坑工程的设计内容,包括,：环境调查及基坑安全等级的确定，围护结构选型，围护结构设计计算，节点设计，井点降水、土方开挖方案以及监测要求等。,22,2.,基坑工程的设计内容,23,2.,基坑工程的设计内容,基坑围护结构设计所需的基本资料主要有：,工程水文地质资料；,场地环境资料；,所建工程的地下室结构、基础桩基图纸等；,与施工条件有关的资料。,24,基坑围护结构安全等级及重要性系数,安全等级,破坏后果,一级,支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工,影响很严重,1.10,二级,支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工,影响一般,1.00,三级,支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工,影响不严重,0.90,2.,基坑工程的设计内容,25,2.,基坑工程的设计内容,围护结构的选择和布置,围护结构的选择的原则：,基坑围护结构的构件在一般情况下不应超出工程用地范围；,基坑围护结构的构件不能影响主体工程结构构件的正常施工；,尽可能采用受力性能较好的圆形、正多边形和矩形。,26,2.,基坑工程的设计内容,结 构 型 式,适 用 条 件,排桩或地下连续墙,1适于基坑侧壁安全等级一、二、三级；,2.,悬臂式结构在软土场地中不宜大于,5m,；,3.,当地下水位高于基坑底面时，宜采用降水、排桩加截水帷幕或地下连续墙。,水 泥 土 墙,1.,基坑侧壁安全等级宜为二、三级；,2.,水泥土桩施工范围内地基土承载力不宜大于,150kPa,；,3.,基坑深度不宜大于,6m,。,土 钉 墙,1.,基坑侧壁安全等级宜为二、三级的非软土场地；,2.,基坑深度不宜大于,12m,；,3.,当地下水位高于基坑底面时，应采取降水或截水措施。,逆 作 拱 墙,1.,基坑侧壁安全等级宜为二、三级；,2.,淤泥和淤泥质土场地不宜采用；,3.,拱墙轴线的矢跨比不宜小于,1/8,；4.,基坑深度不宜大于,12m,；,5.,地下水位高于基坑底面时，应采取降水或截水措施。,放 坡,1.,基坑侧壁安全等级宜为三级；,2.,施工场地应满足放坡条件；,3.,可独立或与上述其他结构结合使用；,4.,当地下水位高于坡脚时，应采取降水措施。,27,2.,基坑工程的设计内容,围护结构设计计算,通过设计计算确定围护结构构件的内力和变形，据以验算截面承载力和基坑位移。,设计计算必须按不同施工阶段的特征分别进行验算，同时应考虑前一种工况对后面各种工况内力和变形的影响。,28,2.,基坑工程的设计内容,围护结构稳定性验算,基坑边坡总体稳定演算；,围护墙体抗倾覆稳定验算；,围护墙底面抗滑移验算；基坑围护墙前抗隆起稳定验算；,抗竖向渗流验算；,基坑周围地面沉降及其影响范围的估计。,均与围护墙的插入土深度有关。,29,2.,基坑工程的设计内容,节点设计,合理的节点构造应符合以下条件：,方便施工；,节点构造与设计计算模型中的假设条件一致；,节点构造应起到防止构件局部失稳的作用；,尽可能减少节点自身的变形量；,与整体稳定相关的节点应设置多道防线，同时要具有良好的节点延性。,30,2.,基坑工程的设计内容,其他土工问题,井点降水,井点降水的作用是：,1,）通过降低地下水位消除基坑坡面及坑底的渗水，改善施工作业条件；,2,）增加边坡稳定性，防止坡面和基底的土粒流失，以避免流砂现象；,3,）降低水位，防止坑底隆起与破坏；,4,）改善基坑的砂土特性，加速土的固结。,降水的方法有集水明排和井点降水两类。,31,32,2.,基坑工程的设计内容,土方开挖,其中最重要的要求是每阶段的开挖深度与相应设计工况的计算模型一致。,强调先支撑后开挖的原则。,监测,内容有以下几个方面：,围护结构主要构件的内力和变形,基坑周围土体的变形，边坡稳定及地下水的变化和空隙水压力的测定等；,对周围环境中需要保护的对象进行专门内容的观察和测定。,33,3,基坑围护结构的内力计算,深基坑支护结构内力计算是个古老的传统课题，同时又是一个综合性的。它既涉及土力学中典型的强度与稳定问题，又包含了变形问题，同时还涉及到土与支护结构的,共同作用问题,。,地基反力系数是一个必须首先确定的参数。主要由地质条件决定，与承力面积和深度也有关系，其值最好通过试验求得。,计算模型见表,12-6,34,3,基坑围护结构的内力计算,计算原则：,一般考虑桩土共同作用的弹性地基梁上的杆系或框架模型，根据施工过程中发生的实际工况分布进行计算，同时考虑施工工况引起结构的先期位移值以及支撑变形的影响或采用荷载增量法进行计算，即所谓,“先变形，后支撑”,的原则。,35,3,基坑围护结构的内力计算,计算模型：,桩土共同作用模型,水平支点力计算,支护结构的嵌固深度分析,36,3,基坑围护结构的内力计算,桩（墙）内力的计算分析方法,（一）弹性地基杆系有限单元法,常用方法，一般过程如下：,结构理想化：根据其结构受力特性，理想化为杆系单元；,结构离散化：按竖向划分成有限元单元。,挡土结构的节点应满足变形协调条件；,单元所受荷载和单元节点位移之间的关系，以单元的劲度矩阵确定。,根据静力平衡条件列出平衡方程求解。,37,3,基坑围护结构的内力计算,（二）挡土结构的有限元法,广泛应用。这里介绍“弹性杆系有限元法”,支撑体系平面框架计算,在工程中将围护结构中的支撑体系在结构上,设计成一个水平的封闭框架。,38,3,基坑围护结构的内力计算,作用在基坑结构上的荷载,作用于支护结构上的荷载主要有：,l,）土压力；,2,）水压力；,3,）影响区范围内建筑物、结构物荷载；,4,）施工荷载：汽车、吊车及场地堆载等；,5,）若支护作为主体结构的一部分时，应考虑地震力；,6,）温度影响和混凝土收缩引起的附加荷载,39,主动土压力和被动土压力的产生，前提条件是,支护结构存在位移,；,当支护结构,没有位移,时，则土对支护结构的压力为,静止土压力,。,土压力的分布与支点的设置及其数量都有关系；悬臂支护桩土压力的实测值与按朗肯公式计算值的对比，非挖土侧实测土压力小于朗肯主动土压力，即,计算结果偏大,。,3,基坑围护结构的内力计算,40,3,基坑围护结构的内力计算,41,图,3-5,悬臂支护桩土压力分布,3,基坑围护结构的内力计算,42,图,3-6,芝加哥深基坑土压力实测图 图,3-7,柏林地道工程土压力实测图,3,基坑围护结构的内力计算,43,基坑底桩前土压力计算取值,基坑底桩前土抗力常采用的是,Rankine,公式计算，由于计算出来的被动土压力是以极限状态为前提的，当被动土压力达到理论计算值时，其围护结构的变形位移将很大，一般达到坑深或桩墙高度的,5%,，这么大的变形位移是基坑支护结构所不能允许的。因此，对于基坑支护被动土压力计算中，一般取其折减系数,=0.3,0.5,。,护桩与土体间的摩擦作用,桩墙支护结构在土压力作用下发生变形变位时，护桩和土体之间有相对位移而产生摩擦力，摩擦力将使桩墙后的主、被动土压力减小；相反确使桩墙前面的被动土压力增大。为此进行支护结构设计时应考虑桩墙与土体的摩擦作用，即将墙前、后的被动土压力乘以修正系数,.,3,基坑围护结构的内力计算,44,但为慎重起见对主动土压力可不进行折减。一般使墙前被动土压力增大的修正系数可取,K=1.5,2.8,；使墙后被动土压力减小的修正系数可取,K=1.0,0.35,。修正系数与土的内摩擦角,有关，,值越大，修正系数,K,越大,而,K,越小。,实际工程设计计算中，为简化起见，既不进行被动土压力理论计算值的折减，也不进行因摩擦作用而使墙前被动土压力增大的修正。,3,基坑围护结构的内力计算,45,土的内聚力,C,、内摩擦角,值可根据下列规定适当调整：,在,井点降低地下水,范围内，当地面有排水和防渗措施时，,值可提高,20%,；,在,井点降水土体固结,的条件下，可考虑土与支护结构间侧摩阻力影响，,将土的内聚力,c,提高,20%,。,3,基坑围护结构的内力计算,46,主动土压力,：,被动土压力：,3,基坑围护结构的内力计算,47,地面附加荷载传至,n,层土底面的竖向荷载,q,n,（,1,）地面满布均布荷载,q,0,时，任何土层底面处：,（,2,）离开挡土结构距离为,a,时,3,基坑围护结构的内力计算,48,(3),作用在面积为 与挡土结构平行）的地面荷载，离开挡土结构距离时。,3,基坑围护结构的内力计算,49,水压力,水压力，主要,根据土质情况,确定如何考虑水压力的问题。,对于,粘性土,，土壤的透水性较差，此粘性土产生的侧向压力可采用,水土合算,的方法，即侧压力为相应深度处竖向土压力与水压力之和乘以侧压力系数。,对于,砂性土,，采用,水土分算,，即侧压力为相应深度处竖向土压力乘以侧压力系数与该深度处水压力之和。,3,基坑围护结构的内力计算,50,对比,砂土简化计算，将水压力与土压力分别计算，并把水看作是：,主动压力,=,静止压力,=,被动压力,=h,3,基坑围护结构的内力计算,51,地下水无渗流时的水压力,3,基坑围护结构的内力计算,52,地下水有稳态渗流时的近似水压力,3,基坑围护结构的内力计算,53,3,基坑围护结构的内力计算,54,4,基坑稳定性验算,在实际工程中，仅进行内力分析是不够的，,还需要进行基坑稳定性验算。,常见的基坑失稳的表现形式有,：,整体失稳破坏；,承载力不足导致的破坏；,基底滑动破坏；,基底潜蚀、管涌；,渗流；,支挡结构破坏；,被动土压力丧失等。,55,4,基坑稳定性验算,56,4,基坑稳定性验算,57,4,基坑稳定性验算,边坡稳定,指防止基坑边坡上的部分土体脱离整体而,沿着某一个面向下滑动所需要的安全度。,在放坡开挖的基坑中、没有支护结构的基坑中、,地基深处存在软弱土层时都需要控制边坡稳定。,58,1.,砂性土的边坡稳定：,基坑,抗滑安全系数,考虑动水压力时：,2.,粘性土的边坡稳定,边坡的滑动面近似于圆弧，通常采用条分法。,具体计算过程见“土力学”。,4,基坑稳定性验算,59,基坑抗隆起稳定,：,（一）圆弧滑动抗隆起稳定验算,地基土达到极限平衡时的滑动面形状在软土中可能很接近圆弧。,4,基坑稳定性验算,滑动力矩：,60,4,基坑稳定性验算,滑动力矩：,61,基坑抗隆起稳定,：,（二）,地基极限承载力验算。,由于墙后土体下沉，使墙后土在竖直面上的抗剪强度得以发挥，从而检验,D,值是否合适：,4,基坑稳定性验算,62,4,基坑稳定性验算,63,整体稳定性验算：,基坑的整体失稳是指边坡土体与支护结构一,起失去稳定并在土体中产生滑裂面的情况。,4,基坑稳定性验算,64,基坑的整体失稳在下列情况常常发生，因而要进,行验算。自然放坡的边坡,(,见前面边坡稳定性验,算,),。,重力式挡土支护。,锚杆支护体系。,土,钉支护体系。,验算方法,都是检验滑动面上的滑动力矩与抗,滑力矩的平衡情况，只是由于挡墙或锚杆的存在,限制了滑动面的位置，从面产生不同类型支护结,构验算方面的少许差别。,4,基坑稳定性验算,65,重力式支护结构整体稳定核算,验算方法及搜索最危险滑动面的方法按上面自然放坡情况，采用相同的方法，只是滑动面通过挡墙的边角。,另一种假设,是假定滑动面可以通过墙身，这时应在抗滑力矩中加入墙身抗剪力所产生的力矩，,4,基坑稳定性验算,66,锚杆支护结构的整体稳定验算。,锚杆支护基坑的整体失稳可有二种情况。,(1),破坏面通过锚杆尾端，形成一个近于圆弧的滑面。,(2),锚杆被滑动面切过，土体内形成折线构成的破坏面。,4,基坑稳定性验算,67,验算方法按,Kranz,提出的,代替墙法,，假定滑动面由垂线,dc,与斜线,bc,组成，,c,点是锚杆锚固段的中点。,dc,代替墙。,4,基坑稳定性验算,68,土钉墙的整体稳定校核：,土钉墙的稳定分析对其设计极为重要，方法大体上分为,极限平衡法与有限元法,二类，但以前者用的多，极限平衡法中的各法在滑动面形状及土钉力的假定方面又各不相同。,4,基坑稳定性验算,69,坑底抗渗流稳定验算,进行基坑降水时，由于基坑外水位差，导致基坑外的地下水绕过围护墙的下端向基坑内渗流。从而形成,管涌或流砂,。,抗渗流稳定验算的基本原则是,使基坑内土体的有效压力大于地下水向上的渗流压力,。,4,基坑稳定性验算,70,教材图,12-14,是,Terzaghipeck,方法的计算简图。,（,12-19,）,由此推得：,考虑到平均超静水头,ha,是个变化值，进行简化处理后得到：,(12-22),式中：,k,应取大于,1.2,；,h1,取开挖面以上至透水性良好的土层底面之间得距离。,4,基坑稳定性验算,71,承压水的影响,如果坑底粘性土下面存在超静水压力，有可能使开挖面上抬，或者形成管涌现象，从而导致基坑外得周围地面下沉。,为此，需要坑底黏土有一定的厚度,t,。,通过图,12-15,可算得引入安全系数后有：,式中,K,安全系数，取,K,1.43,4,基坑稳定性验算,72,12.5.1,基坑坑底隆起计算,坑底,隆起的原因,大致有：土方开挖后土的,卸荷回弹,产生的隆起；坑外土向境内的,塑性流动,产生的降起；,承压水顶起隔水层产生的隆起,等。,坑底土好时，以回弹产生的隆起为主；土质较软时塑流引起的隆起为主,。卸荷回弹可以用再压缩模量计算，仅多数情况下因实际回弹与塑流的隆起常不可分，又因支护深入基坑以下，有抑制卸荷回弹的作用等原因，计算值必将与实测值有些差异。,5,基坑工程的变形计算,73,（一）实用计算方法,（二）同济大学模型试验经验公式,（,12-27,）,由已知基底容许隆起量时求墙体入土深度：,（,12-28,）,5,基坑工程的变形计算,74,上表是上海地区基坑回弹的实测与计算的比较。内表列结果可见回弹值,与开挖深度,H,之比小于,1,。实测值与计算值的差异也不算太大。可以推知坑底比较稳定，土处于弹件变形阶段。,5,基坑工程的变形计算,75,基坑围护墙外土体沉降估算,一般采用由基坑挡土墙的水平位移推算的方法。,5,基坑工程的变形计算,76,经验计算方法首先结合工程经验假定坑外地表沉降曲线，然后根据,地层损失相等,的概念，即假定地表沉陷槽的面积等于挡土墙水平变形与挡墙围成的面积相等。,三角形沉降曲线,式中：,SW:,墙体侧位移,2.,指数曲线,最大沉降量：,5,基坑工程的变形计算,77,土层锚杆,土层锚杆是一种埋入土层深部的受拉杆件，它一端与构筑物相连，另一端锚固在土层中。,6,常见围护结构构造设计,78,锚杆设计,1,）锚杆承载力计算,2,）锚杆杆体的截面面积,6,常见围护结构构造设计,79,3,）锚杆轴向受拉承载力设计值,（,1,）安全等级为一级及缺乏地区经验的二级基坑侧壁，应进行锚杆的基本试验，受拉抗力分项系数可取,1.3,。,（,2,）基坑侧壁安全等级为二级且有邻近工程经验时：,6,常见围护结构构造设计,80,（,3,）,.,对于塑性指数大于,17,的粘性土层中的锚杆应进行蠕变试验。,（,4,）锚杆预加力值（锁定值）应根据地层条件及支护结构变形要求确定，宜取为锚杆轴向受拉承载力设计值的,0.500.65,倍。,（,5,）自由段计算长度,6,常见围护结构构造设计,81,6,常见围护结构构造设计,45+,k,/2,82,土钉墙,土钉墙由,被加固土体,、放置在土中的,土钉体,和,喷射砼面板,组成，形成一个以土挡土的,重力式挡土墙,。,土钉墙,自上而下施工，步步为营，土钉墙是靠土钉的相互作用,形成复合整体,作用。,土层锚杆,的失效影响较大，不应用于没有临时自稳能力的淤泥、饱和软弱土层。,6,常见围护结构构造设计,83,图 土钉墙应用领域,a),托换基础,;b),竖井的挡墙,;c),斜面的挡土墙,d),斜面稳定,;e),和锚杆并用的斜面防护,6,常见围护结构构造设计,84,1,土钉受拉承载力计算,受拉承载力,受拉荷载标准值,荷载折减系数,6,常见围护结构构造设计,85,2,土钉墙承载力计算,采用简化圆弧滑动条分法,6,常见围护结构构造设计,86,3,构 造,土钉墙墙面坡度不宜大于,1,：,0.1,；,喷射混凝土面层宜配置钢筋网，钢筋直径宜为,6,10mm,，间距宜为,150,300mm,；,喷射混凝土强度等级不宜低于,C20,，面层厚度不宜小于,80mm,；,土钉钢筋宜采用,、,级钢筋，钢筋直径宜为,16,32mm,，钻孔直径宜为,70,120mm,；,6,常见围护结构构造设计,87,水泥土墙设计,又称,搅拌桩挡墙,，利用一种特殊的搅拌头或钻头，钻进地基至一定深度后，喷出固化剂，与地基土强行拌和而形成的,加固土桩体,。,Mixed-In-Place Method MIP(,美国,),Deep Mixing Method(,日本,),固化剂,采用水泥或石灰；,适用于加固淤泥质土、粘土；,国外最大深度,60m,，国内,12,18m,；,特点：,施工无震动、噪音、无废水泥浆；,坑内无需支撑拉锚，优良的抗渗特性。,支挡高度，国内最深,9m;,6,常见围护结构构造设计,88,水泥墙的结构形式,挡墙宽度为,0.6,0.8,开挖深度，桩长为开挖深度的,1.8-2.2,倍。,6,常见围护结构构造设计,89,3.6.1,土压力计算,计算主动土压力和被动土压力,3.6.2,抗倾覆计算,3.6.3,抗滑移计算,3.6.4,墙身应力验算,3.6.5,整体稳定计算,一般情况下，使墙体强度不成为设计的控制条件，而,以结构和边坡的整体稳定控制设计,。,6,常见围护结构构造设计,90,1.,土压力计算,墙后主动土压力,墙前被动土压力,6,常见围护结构构造设计,91,6,常见围护结构构造设计,92,2,抗倾覆计算,按重力式挡墙计算墙体绕前趾,A,的抗倾覆安全系数，不小于,(1.0,1.1).,6,常见围护结构构造设计,93,3,抗滑移计算,按重力式挡墙计算墙体沿底面滑动的安全系数：,6,常见围护结构构造设计,94,4.,墙身应力验算,墙体所验算截面处的法向应力,剪应力按下式进行：,6,常见围护结构构造设计,95,5,整体稳定计算,k=1.25,整体稳定计算时，将滑动土体与搅拌桩挡墙视为一个整体考虑,(,常选在墙底下,0.5,1.0,米处,),，采用圆弧滑动法计算,图,：,6,常见围护结构构造设计,96,构造要求,格栅布置,时，水泥土的,置换率,对于淤泥不宜小于,0.8,，淤泥质土不宜小于,0.7,，一般粘性土及砂土不宜小于,0.6,；格栅长宽比不宜大于,2,；,桩与桩之间的,搭接宽度,：,考虑截水作用时，桩的有效搭接宽度不宜小于,150mm,；当不考虑截水作用时，搭接宽度不宜小于,100mm,。,不能满足要求,时，宜采用基坑内侧土体加固,或水泥土墙,插筋,、加混凝土面板及,加大嵌固深度,等措施。,搅拌桩挡墙设计计算实例（详见教材,),6,常见围护结构构造设计,97,SMW,SMW,挡土墙是先施工水泥土挡墙，最后按一定的形式在其中插入型钢（如,H,钢），即形成一种,劲性复合围护结构,。：,止水好，刚度大，构造简单，型钢插入深度一般小于搅拌深度，型钢可回收重复使用，成本较低。,SMW,适宜的基坑深度为,6,10m,，国外开挖深度已达,20m,。,要求型钢间距不能过大，保证水泥土的强度由受剪，受压控制。,6,常见围护结构构造设计,98,（,a,）全位“满堂”；（,b,）全位“,1,隔,1”,（,c,）全位“,1,隔,2”,；（,d,）半位“满堂”；（,e,）半位“,1,隔,1”,6,常见围护结构构造设计,99,1,型钢净间距的确定,保证型钢间的水泥土在侧向水土压力作用下不产生弯曲应力,6,常见围护结构构造设计,100,2.,水泥土强度校核,“,连续,”,截面剪力,6,常见围护结构构造设计,101,型钢“间隔”布置,验算拱的轴力强度,6,常见围护结构构造设计,102,
