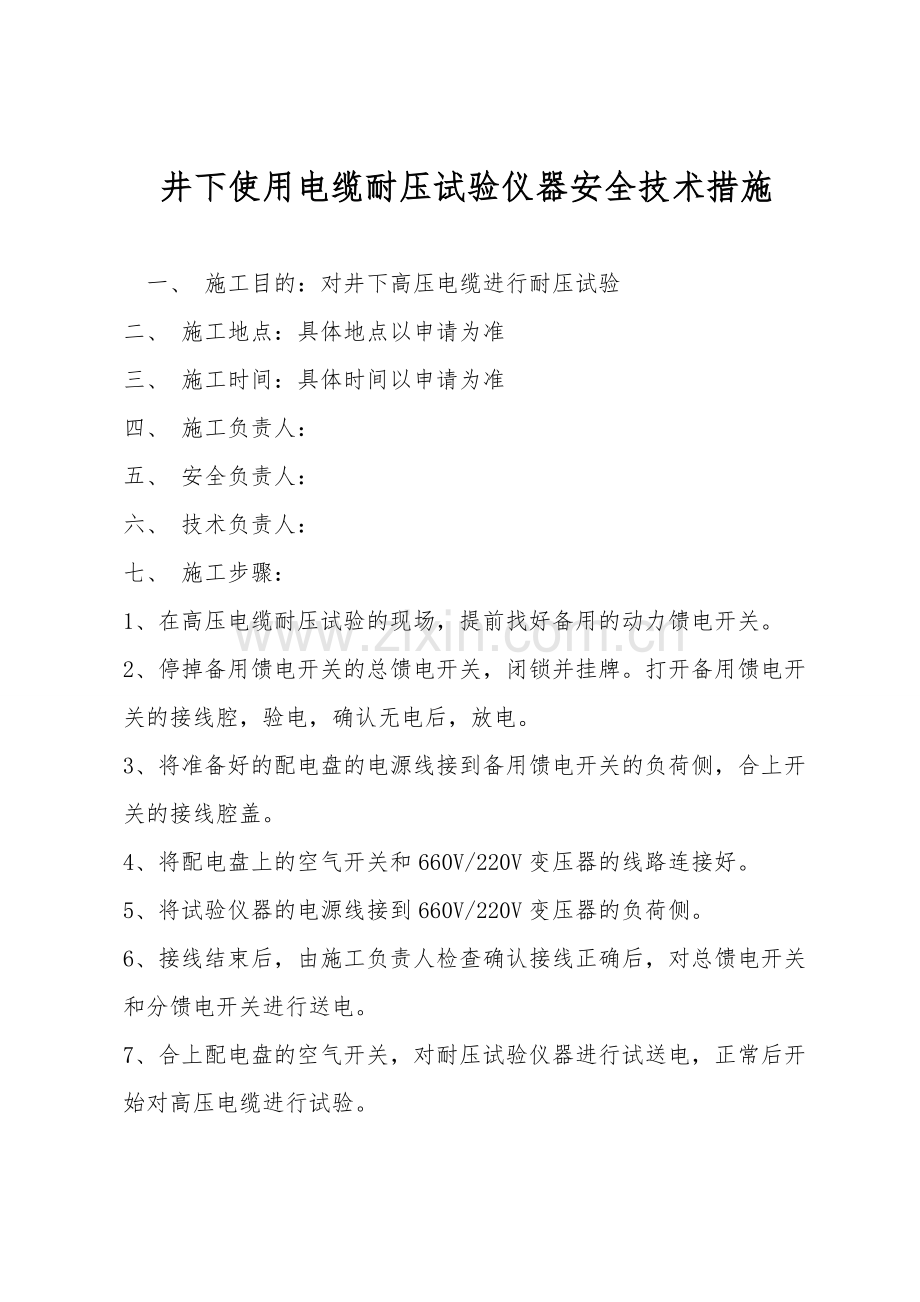

井下使用电缆耐压试验仪器安全技术措施

一、 施工目的：对井下高压电缆进行耐压试验
二、 施工地点：具体地点以申请为准
三、 施工时间：具体时间以申请为准
四、 施工负责人：
五、 安全负责人：
六、 技术负责人：
七、 施工步骤：
1、在高压电缆耐压试验的现场，提前找好备用的动力馈电开关。
2、停掉备用馈电开关的总馈电开关，闭锁并挂牌。打开备用馈电开关的接线腔，验电，确认无电后，放电。
3、将准备好的配电盘的电源线接到备用馈电开关的负荷侧，合上开关的接线腔盖。
4、将配电盘上的空气开关和660V/220V变压器的线路连接好。
5、将试验仪器的电源线接到660V/220V变压器的负荷侧。
6、接线结束后，由施工负责人检查确认接线正确后，对总馈电开关和分馈电开关进行送电。
7、合上配电盘的空气开关，对耐压试验仪器进行试送电，正常后开始对高压电缆进行试验。

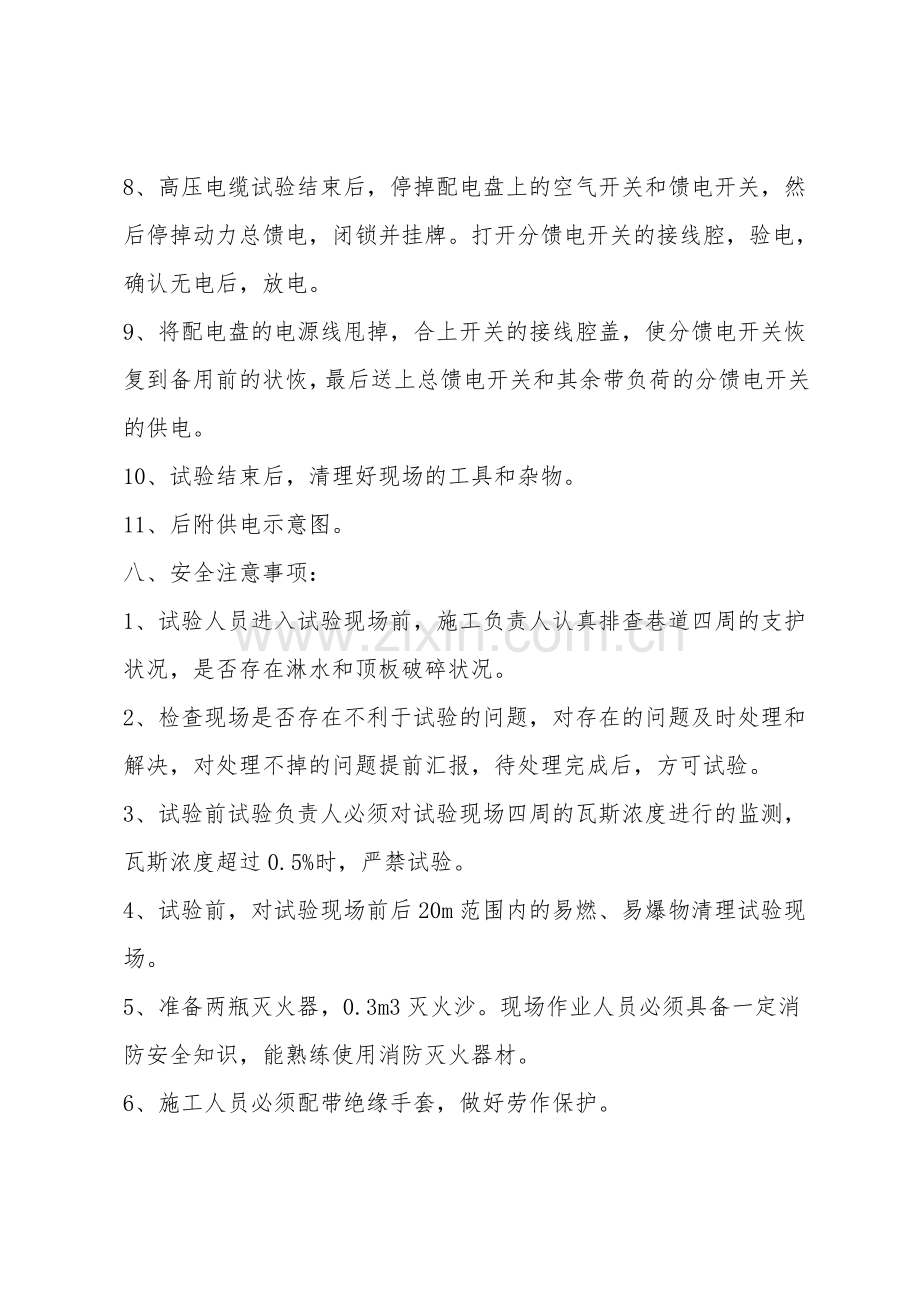

8、高压电缆试验结束后，停掉配电盘上的空气开关和馈电开关，然后停掉动力总馈电，闭锁并挂牌。打开分馈电开关的接线腔，验电，确认无电后，放电。
9、将配电盘的电源线甩掉，合上开关的接线腔盖，使分馈电开关恢复到备用前的状恢，最后送上总馈电开关和其余带负荷的分馈电开关的供电。
10、试验结束后，清理好现场的工具和杂物。
11、后附供电示意图。
八、安全注意事项：
1、试验人员进入试验现场前，施工负责人认真排查巷道四周的支护状况，是否存在淋水和顶板破碎状况。
2、检查现场是否存在不利于试验的问题，对存在的问题及时处理和解决，对处理不掉的问题提前汇报，待处理完成后，方可试验。
3、试验前试验负责人必须对试验现场四周的瓦斯浓度进行的监测，瓦斯浓度超过0.5%时，严禁试验。
4、试验前，对试验现场前后20m范围内的易燃、易爆物清理试验现场。
5、准备两瓶灭火器，0.3m3灭火沙。现场作业人员必须具备一定消防安全知识，能熟练使用消防灭火器材。
6、施工人员必须配带绝缘手套，做好劳作保护。
7、非防爆电气必须专人携带保管，不得转借他人并在指定地点使用，施工完毕后，不得留在井下。
8、在非防爆电气送电前，必须具体检查各接线是否牢固可靠，是否有绝缘损坏、短路、接触不良等现象。
9、发现变压器的温度有异常时，要及时停电。
10、使用耐压试验仪器时，其供电电源为220V的供电，井下没有该电压等级的漏电保护，所以在使用耐压试验仪器时：〔1〕先摇测各电器设备电缆的绝缘值，符合要求方可送电工作。〔2〕在空气开关处安排专人负责停送电，且要做到：手不离空气开关的操作手柄，操必须穿绝缘靴，戴绝缘手套，发现问题及时停电处理。
11、变压器、空气开关必须有可靠的接地。
