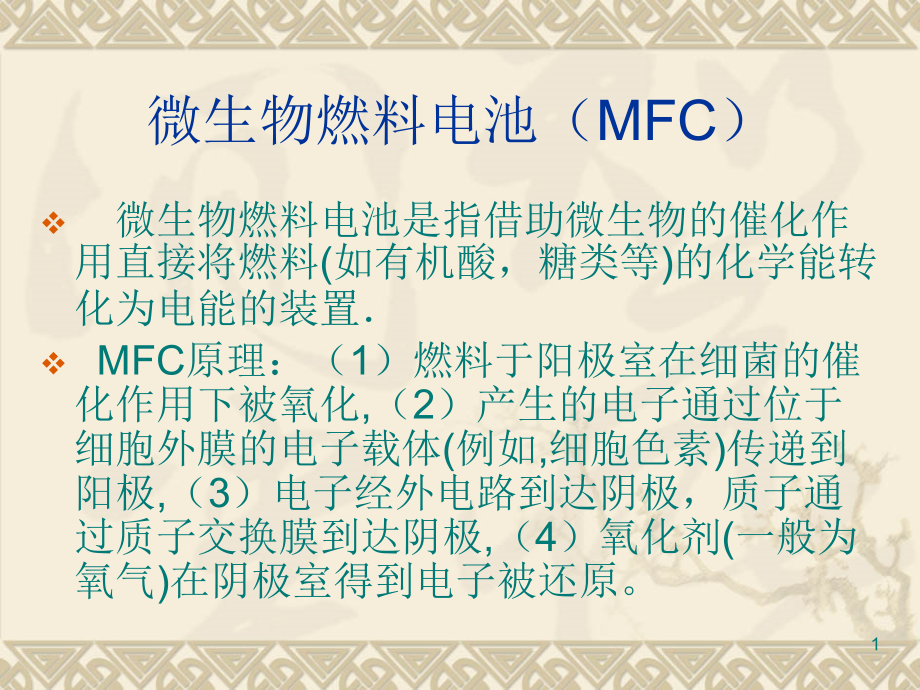

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,微生物燃料电池（,MFC,）,微生物燃料电池是指借助微生物的催化作用直接将燃料,(,如有机酸，糖类等,),的化学能转化为电能的装置,MFC,原理：（,1,）燃料于阳极室在细菌的催化作用下被氧化,（,2,）产生的电子通过位于细胞外膜的电子载体,(,例如,细胞色素,),传递到阳极,（,3,）电子经外电路到达阴极，质子通过质子交换膜到达阴极,（,4,）氧化剂,(,一般为氧气,),在阴极室得到电子被还原。,1,MFC Construction,2,MFC,的优点,1.,燃料来源多样化：可以利用一般燃料电池所不能利用的多种有机、无机物质作为燃料，甚至可利用光合作用或直接利用污水等作为原料；,2.,操作条件温和：一般是在常温、常压、接近中性的环境中工作，这使得电池维护成本低，安全性强；,3.,无污染,可实现零排放,:,微生物燃料电池的唯一产物是水。,4.,无需能量输入：微生物本身就是能量转化工厂，能把地球上廉价的燃料能源转化为电能,为人类提供能源。,5.,能量利用的高效性：微生物燃料电池是将来热电联用系统的重要组成部分，使能源利用率大大提高。,6.,生物相容性：利用人体内葡萄糖和氧为原料的生物燃料电池可以直接植入人体，作为心脏起搏器等人造器官的电源。,3,Electricity Production from Cellulosein a Microbial Fuel Cell Using a Defined,Binary Culture,利用两种特定的微生物分解纤维素产生电能的,微生物燃料电池,陈立香,4,目录,一 实验背景,二实验目的,三 材料与方法,四实验结果与分析,五结论,5,一实验背景,.,纤维素是世界上丰富的可再生资源，它包括工农业生产产生的废物,因为它的价格低廉以及有充足的来源，所以我们在本实验中采用它作为实验材料,2.,虽然许多细菌都具有电化学活性，但是没有发现没有一种细菌既可以降解纤维素又可以利用其降解产物产生电能因此我们在本实验中采用两种微生物,Clostridium cellulolyticum(,纤维素分解菌,),和,Geobacter sulfurreducens(,吃铁的土壤细菌,),6,Clostridium cellulolyticum,可以有效的降解纤维素，其产物主要是醋酸盐,乙醇,氢气,.,Geobacter sulfurreducens,则可以氧化,Clostridium cellulolyticum,的发酵产物（即做为反应的电子供体），而利用电极作为反应的电子受体,7,研究目的,1.,在这篇文章中,观察利用特定的两种微生物,C.cellulolyticum,和,G.sulfurreducens,以纤维素为底物直接用来产生电能的情况,.,2.,检测活性污泥中的混合菌是否具有既可以降解纤维素又可以产生电能的能力,.,8,材料及方法,微生物及培养基,Cultures,:G.sulfurreducens(,吃铁的土壤细菌,),(ATCC 51573)and,C.cellulolyticum(,纤维素分解菌,),(ATCC 35319)frozen stock cultures were cultured anaerobically in Balch tubes.,Media,:The media used for the two strains had identical components except for the electron donor and electron acceptor.Both media contained(per liter)1.05 g of NH,4,Cl,1.5 g of KH,2,PO,4,2.9 g of K,2,HPO,4,.3H,2,O,0.2 g of MgCl,2,.6H,2,O,0.075 g of CaCl,2,.2H,2,O,10 mL of trace mineral mix,and10mLof vitamin mix.,9,另外,吃铁的土壤细菌,以,1.64 g,醋酸钠为电子供体,13.7 g,的柠檬酸铁作为电子受体,.,纤维素分解菌培养基中加有,2 g,羧甲基钠纤维素,(CMC),及,0.5 g,的酵母提取物,.,培养基的,pH,为,6.8,另外在,吃铁的土壤细菌,的培养基中通入,N,2,-CO,2,(80:20),及在,纤维素分解菌培养基中通入纯,N,2,以确保培养基中没有氧气,然后灭菌,.,从宾西法尼亚大学废水处理厂取得活性污泥,将其保存在,4,得冰箱中备用,10,MFC Construction,11,接种及驯化,1.,将,5 mL,吃铁的土壤细菌接种到,MFC-1,中,MFC-1,中电子供体是,8mM,醋酸钠,阳极是唯一得电子受体,.MFC-2,中接种,5 mL,纤维素分解菌,以,2 g/L,的羧甲基钠纤维素为底物,.,当,MFC-1,反应了,62,小时时,(,此时电压已经稳定大约为,430 mV,并且吃铁土壤细菌已经在,MFC-1,的阳极上富集,),用,MFC-1,的阳极取代,MFC-2,的阳极,将一个新的石墨电极插入到,MFC-1,中,.,因此在,MFC-1,中只有吃铁土壤细菌,在,MFC-2,中有吃铁土壤细菌及纤维素分解菌,.,2,在活性污泥,MFC,中,在以,2 g/L,羧甲基纤维素钠（,CMC,）或,MN301,为底物的阳极室中加入,2 mL,活性污泥,.,所有的操作都是在厌氧室中进行的,.,12,分析,1.,利用数据收集系统获得电压,(ADC22,Pico Technology,Ltd),，,P=IV,2.,利用扫描电镜观察阳极细菌薄膜及悬浮微生物的形态,.,13,Results and analysis,1.,Electricity Generation by the Binary Culture(,特定的两种微生物产生的电能,),2.Electricity Generation by a Mixed Culture(,混合菌产生的电能,),3.SEM examine anode Biofilm(,扫描电镜观察阳极细菌薄膜,),14,Electricity generation,binary culture,15,Electricity generation,mixed culture,16,SEM images of(A)coculture anode biofilm,(B)mixed-culture anode biofilm,17,结论,.1.,已知的两种混合菌产生利用,CMC,的产生的功率密度是,143.2mW/m,2,活性污泥利用纤维素产生的功率密度是,42.2mW/m,2.,2.,这篇报告说明了可以用微生物降解纤维素并利用其代谢产物产生电能,.,这为我们获得电能提供了一种新的途径,.,3.,纤维素分解菌在很短的时间内就可以产生大量代谢物以供吃铁土壤细菌生长及产生电能,.,但是电镜图没有揭示出两者之间的关系,.,若想了解两者之间的关系则需要进行原位杂交,.,18,Thank you for your attention,19,
