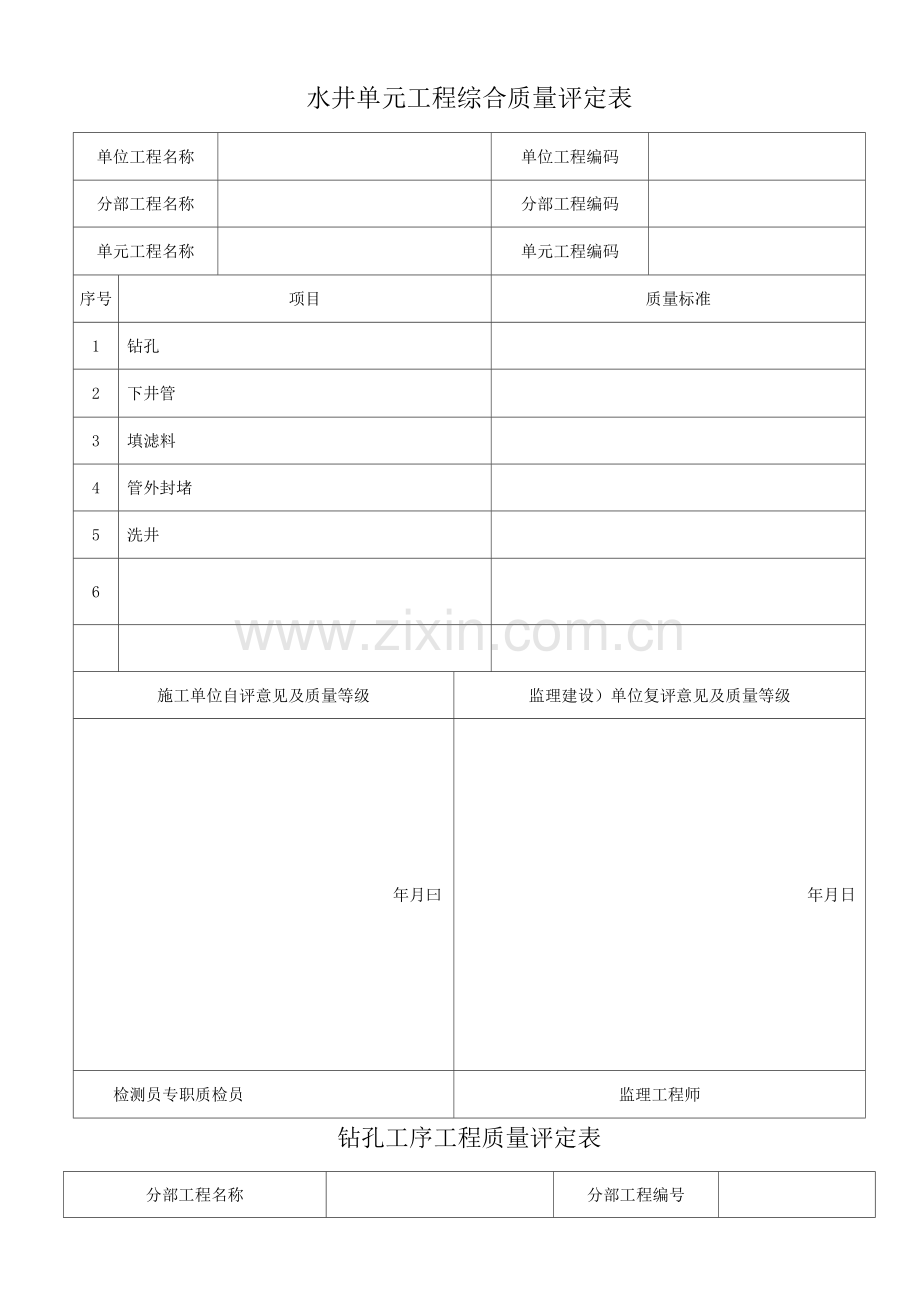

水井单元工程综合质量评定表
单位工程名称

单位工程编码

分部工程名称

分部工程编码

单元工程名称

单元工程编码

序号
项目
质量标准
1
钻孔

2
下井管

3
填滤料

4
管外封堵

5
洗井

6

施工单位自评意见及质量等级
监理建设）单位复评意见及质量等级
年月曰
年月日
检测员专职质检员
监理工程师

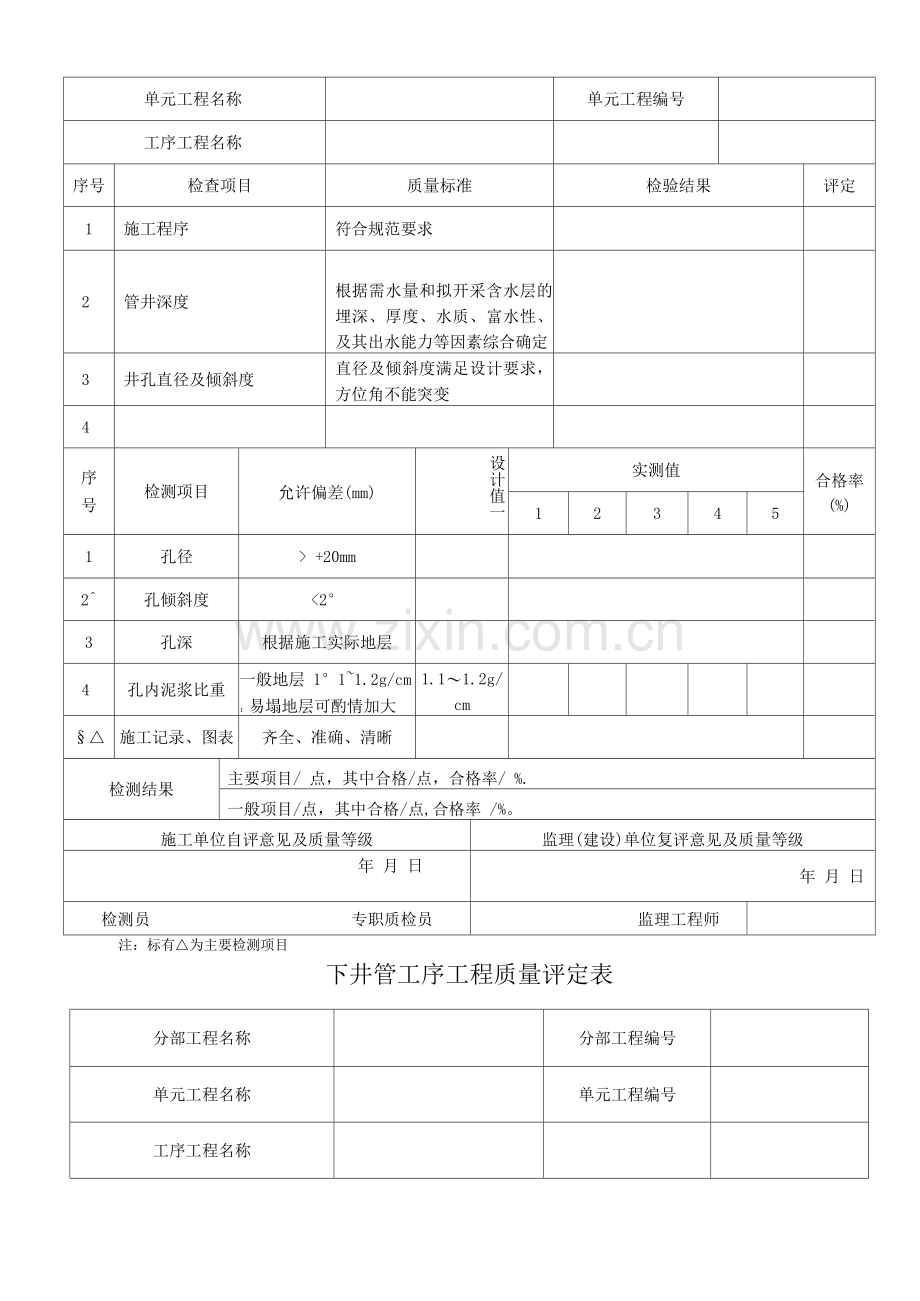

钻孔工序工程质量评定表
分部工程名称

分部工程编号

单元工程名称

单元工程编号

工序工程名称

序号
检查项目
质量标准
检验结果
评定
1
施工程序
符合规范要求

2
管井深度
根据需水量和拟开采含水层的埋深、厚度、水质、富水性、及其出水能力等因素综合确定

3
井孔直径及倾斜度
直径及倾斜度满足设计要求，方位角不能突变

4

序
号
检测项目
允许偏差(mm)
一设计值一
实测值
合格率(%)
1
2
3
4
5
1
孔径
> +20mm

2^
孔倾斜度
<2°

3
孔深
根据施工实际地层

4
孔内泥浆比重
一般地层 1°1~1.2g/cm：易塌地层可酌情加大
1.1〜1.2g/ cm

§△
施工记录、图表
齐全、准确、清晰

检测结果
主要项目/ 点，其中合格/点，合格率/ %.
一般项目/点，其中合格/点,合格率 /%。
施工单位自评意见及质量等级
监理(建设)单位复评意见及质量等级
年 月 日
年 月 日
检测员
专职质检员

监理工程师

注：标有△为主要检测项目

下井管工序工程质量评定表
分部工程名称

分部工程编号

单元工程名称

单元工程编号

工序工程名称

序号
检查项目
质量标准
检验结果
评定
1
清孔
达到设计要求

2
滤水管长度及下管保护
滤水管长度及下管保护措施符合规范要求

4
丝扣连接及密封质量
丝扣连接及密封质量符合规范要求

序号
检测项目
允许偏差
(mm)
设计值
实测值
合格率(%)
1
2
3
4
5
】△
井管管壁厚度
+1mm

2
PVC-U井管外径
± 1mm

3
下管长度
根据含水层确定

4
过滤器安装位置
± 3mm

检测结果
主要项目点，其中合格点,合格率％。
一般项目 点，其中合格 点，合格率％。
施工单位自评意见及质量等级
监理(建设)单位复评意见及质量等级
年 月 日
年 月 日
检测员
专职质检员

监理工程师

注:标有△为主要检测项目

填滤料工序工程质量评定表
分部工程名称

分部工程编号

单元工程名称

单元工程编号

工序程名称

序号
检查项目
质量标准
检验结果
评定
1
滤料质量
符合规范要求

2
滤料准备情况
数量满足设计要求，存储符合规范要求

3
填砾
填砾时必须连续均匀，沿井管四周填入

4
实际填砾量
不得小于计算体积

序
号
检测项目
允许偏差
(mm)
设计值
实测值
合格率(%)
1
2
3
4
5
】△
石英砂底部位置
低于过滤器下端2m

2^
石英砂顶部位置
高出透水管顶部8m以上

检测结果
主要项目/点，其中合格/点，合格率/ %。
一般项目/点，其中合格/点，合格率/%.
施工单位自评意见及质量等级
监理(建设)单位复评意见及质量等级
年 月 日
年 月 日
检测员
专职质检员

监理工程师

注：标有△为主要检测项目

管外封闭工序工程质量评定表
分部工程名称

分部工程编号

单元工程名称

单元工程编号

工序程名称

序号
检查项目
质量标准
检验结果
评定
1
粘土球质量
符合规范要求

2
粘土球浸泡试验
符合规范要求

3
井封闭
符合规范要求

序
号
检测项目
允许偏差
(mm)
设计值
实测值
合格率(%)
1
2
3
4
5
1
粘土球厚度
不少于5m

检测结果
主要项目/点，其中合格 /点，合格率/ %.
一般项目 /点，其中合格 /点,合格率/ %.
施工单位自评意见及质量等级
监理(建设)单位复评意见及质量等级
年 月 日
年 月 日
检测员
专职质检员

监理工程师

注：标有△为主要检测项目

洗井工序工程质量评定表
分部工程名称

分部工程编号

单元工程名称

单元工程编号

工序程名称

序号
检查项目
质量标准
检验结果
评定
1
洗井
填砾完毕后应及时进行洗井并补填滤料

2
洗井方法
符合规范要求

3
抽水程序
符合规范要求

4
水样采取
容器应充分洗涤,水样采取后，应严密封，并贴上水样标签

序
号
检测项目
允许偏差(mm)
设计值
实测值
合格率(%)
1
2
3
4
5
1
1
抽水时间
不小于规范规定

2
抽水量
符合规范规定
50m3
要有详细抽水记录资料

任
施工记录、图表
齐全、准确、清晰

检测结果
主要项目/点，其中合格 /点，合格率 / %。
一般项目/点，其中合格 /点，合格率/ %。
施工单位自评意见及质量等级
监理(建设)单位复评意见及质量等级

年 月 日
检测员专职质检员

监理工程师

注：标有△为主要检测项目
低压配电盘及低压电器安装单元质量评定表(机泵及电气
设备安装)
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
检查项目
质量标准
检验记录
结论
1机泵安装

2盘柜本体安装
2.1允许偏差(mm)
垂直度：1 5/m
相邻两柜顶部：2水平度:成列盘柜顶部：5
相邻两柜边：1不平度：成列盘柜面：5盘柜间缝隙：2

2.2盘面及盘内
清洁无损伤，漆层完好、标志齐全、正确、清晰

2。3其他
与地面及周围建筑物的距离应符合设计要求,箱门开关灵活，门锁齐全

3
接地
方式应符合设计要求，固定牢固，接触良好，排列整齐

4盘上电器外观检查及安装
4.1电器
外壳及玻璃片应无破裂，安装位置正确，便于拆换，固定牢固

4.2操作开关
把手转动灵活，接点分合准确可靠，弹力充足

4。3信号装置
完好,指示色符合要求，附加电阻符合规定

4。4保护装置
整定值符合设计要求，熔断器熔体规格正确

4。5仪表
应经校验合格，安装位置正确，固定牢固，指示正确

5
端子板及二次接线
应符合 GB50171-92

6硬母线及电缆安装
6。1排列
整齐,相位排列一致，绝缘良好

6。2裸露母线电气间隙及漏电距离
电气间隙大于等于12mm，漏电距离大于等于20mm

6.3连接
应紧密，牢固，用厚0.05x10mm塞尺检查：线接触塞不进，面接触：塞尺深度小于等于4mm （母线宽度小于等于50mm ）

6.4母线漆色
条

6.5小母线
应为直径大于等于6mm的铜棒或铜管，且标志齐全，清晰，正确

6。6其他
符合硬母线装置安装工程规定

项次
检查项目
质量标准
检验记录
结论
7抽屉式配电柜安装
7。1基础及柜体
同项次1.2规定

7.2抽屉推拉
灵活、轻便，无卡阻，碰撞

7.3触头
动静触头中心应一致，触头接触应紧密

7。4连锁装置
动作应正确，可靠

7.5接地触头
应接触紧密，可靠

8
绝缘电阻测量
绝缘电阻值应大于等于1M Q

9
交流耐压试验
试验电压标准为10V，试验应无异常

10
相位检查
各相两侧的相位应一致

11低压电器安装
11。1零部件
齐全，清洁，无锈蚀等缺陷，瓷件不应有裂纹和伤痕

11.2规格
规格、型号、工作条件等应与现场实际使用要求相符，铭牌标志齐全

11.3排列
整齐，便于操作和维护

11.4接地
金属外壳、框架的接零或接地应符合规定

检验结果共检验项，合格 项，合格率 ％。
评定意见
单元工程质量等级
主要检查项目全部符合质量标准的规定；一般检查项目项，合格率％.各盘柜的电器及电气回路动作灵敏可靠。
合格
测量人
年 月 日
施工单位
年 月 日
Lti
建设（监理）单位
年 月 日
成井报告

水文地质条件评价
水质评价：
主要是依据水质检测报告(附后)
、抽水试验成果表
井深(m)
静水位
埋深
(m)
降深
(m)
涌水量
(m3/h)
抽水
设备
推算
抽水前
抽水后
降深
(m)
涌水量
(m3/h)

三、
水泵安装技
术要求
_(建议)

水泵类型
吸水管
最大直径
(mm)
吸水管下入
孔内深度
(m)
水泵扬程
(m )
水泵流量
(m 3/h)

深井潜水电泵

四、井官寸
非列
顺序表（、
*闭水管6m 节、透水管6m 节、1节3m闭水管,、

五、管井结构及地层柱状图
六、土样或岩样资料（图片等资料）
附件：
抽水实验记录资料
水质监测报告
