高级炼钢工职业鉴定考试题库与答案.docx

高级炼钢工职业鉴定考试题库与答案
1. 【单选题】热轧带钢精轧机组中，轧机工作辊采用S形辊型的
轧机称为（）轧机。
A、CVC
B、PC
C、WRB
D、WRS
参考答案：A
2. 【填空题】影响连轧常数计算值的主要因素：轧件断面积计算的影
响；（）；前滑的影响。
参考答案：作辊径计算的影响
本题解析：试题答案作辊径计算的影响
3. 【填空题】转炉装入量为132t,吹炼15分钟，氧耗量为6068 （）m3 ,此时供氧强度为（）。
参考答案：3.06m/min?滞钢连轧机的精轧机组中的最大单位张力，不
得超过轧制温度下带钢的屈服极限的35% ,这样才能保证带钢不产生拉伸变形。
参考答案：对
4. 【填空题】；转炉终点钢水中氮含量增加关键来自氧气纯度、（）和
（）。
参考答案：点吹次数；终点温度本题解析：试题答案点吹次数；终点温度

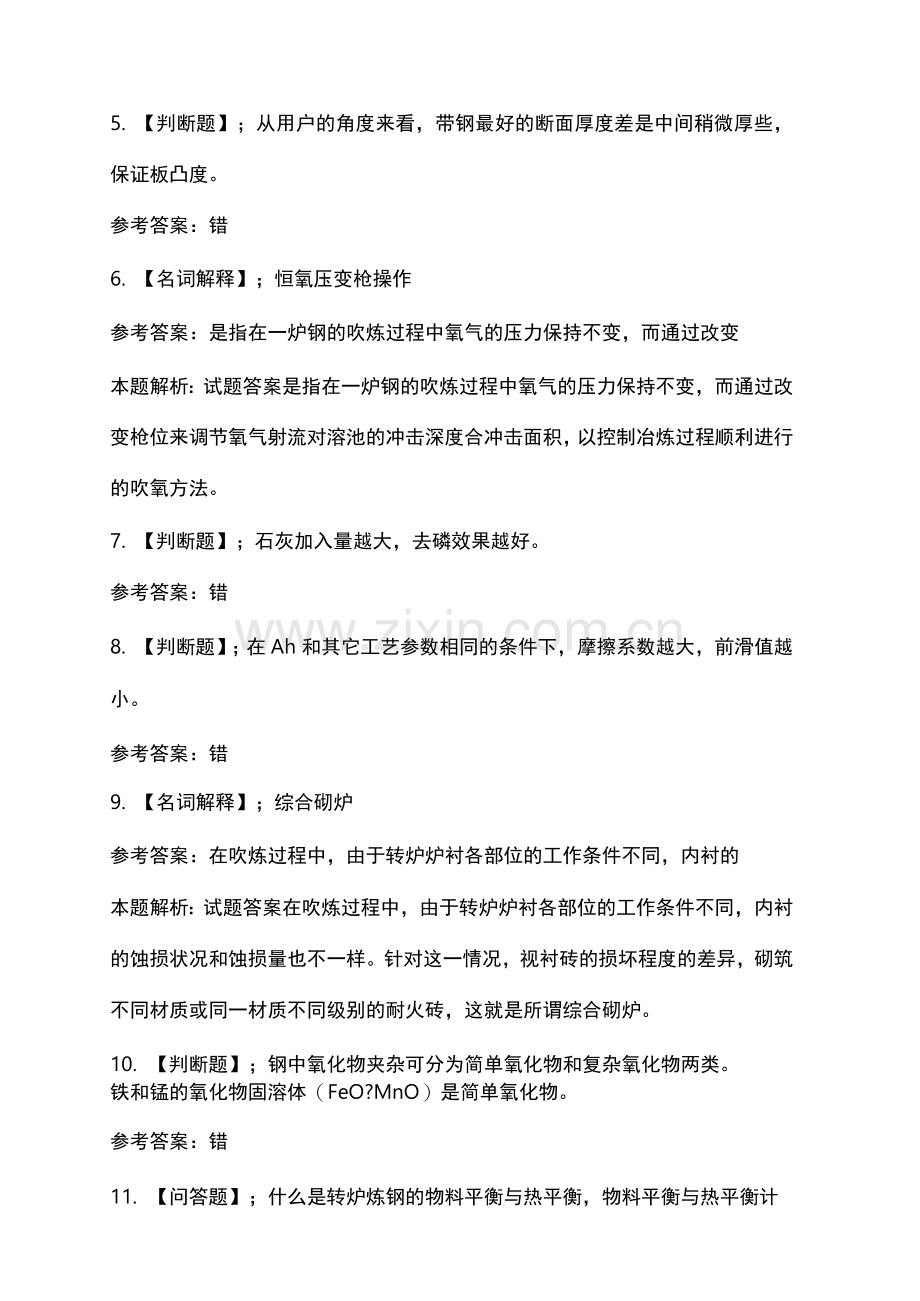

5. 【判断题】；从用户的角度来看，带钢最好的断面厚度差是中间稍微厚些，保证板凸度。
参考答案：错
6. 【名词解释】；恒氧压变枪操作
参考答案：是指在一炉钢的吹炼过程中氧气的压力保持不变，而通过改变
本题解析：试题答案是指在一炉钢的吹炼过程中氧气的压力保持不变，而通过改变枪位来调节氧气射流对溶池的冲击深度合冲击面积，以控制冶炼过程顺利进行的吹氧方法。
7. 【判断题】；石灰加入量越大，去磷效果越好。
参考答案：错
8. 【判断题】；在Ah和其它工艺参数相同的条件下，摩擦系数越大，前滑值越小。
参考答案：错
9. 【名词解释】；综合砌炉
参考答案：在吹炼过程中，由于转炉炉衬各部位的工作条件不同，内衬的
本题解析：试题答案在吹炼过程中，由于转炉炉衬各部位的工作条件不同，内衬的蚀损状况和蚀损量也不一样。针对这一情况，视衬砖的损坏程度的差异，砌筑不同材质或同一材质不同级别的耐火砖，这就是所谓综合砌炉。
10. 【判断题】；钢中氧化物夹杂可分为简单氧化物和复杂氧化物两类。
铁和锰的氧化物固溶体（FeO?MnO）是简单氧化物。
参考答案：错
11. 【问答题】；什么是转炉炼钢的物料平衡与热平衡，物料平衡与热平衡计算的原理是什么，物料平衡与热平衡计算有什么意义？参考答案：物料平衡是炼钢过程中加入炉内参与炼钢过程的全部物料与炼本题解析：试题答案物料平衡是炼钢过程中加入炉内参与炼钢过程的全部物料与炼钢过程的产物之间的平衡关系。热平衡是炼钢过程的热量来源与支出之间的平衡关系。通过物料平衡和热平衡的计算，结合炼钢生产的实践，可以确定许多重要的工艺参数。对于指导生产和分析、研究、改进冶炼工艺、设计炼钢车间、选用炼钢设备以及实现炼钢过程的自动控制都具有重要意义。
12. 【单选题】；钢液中气泡形成，上浮的条件是气泡的压力要（）外界大气压力，钢液静压力及表面张力之和。
入小于
B. 等于5于
参考答案：C
13. 【填空题】；矿、焦界面层阻力损失约占整个（）带阻力损失的
20%~35%,对减少粉末入炉极为重要。
参考答案：块状
本题解析：试题答案块状
14. 【判断题】腔制轧制能省去热处理工序，从而降低成本。
参考答案：对
15. 【判断题】；对钢材进行回火热处理，其目的是降低硬度和脆性，
提高塑性和韧性。
参考答案：对
16. 【填空题】；影响石灰熔化速度的主要因素有炉渣组成、炉渣温度、
()。
参考答案：石灰活性
本题解析：试题答案石灰活性
17. 【判断题】；轧制压力就是在变形时，轧件作用于轧辊上的力。
参考答案：对
18. 【判断题】；在轧制变形区内接触弧上单位压力的分布是不均匀的，由轧件入开始向中性面而逐渐增加并达到最大值直到出。
参考答案：错
19. 【判断题】；风带是高炉热能和气体还原剂的发源地和初始煤气
流起点。
参考答案：对
20. 【问答题】；减少钢中夹杂物的措施有哪些？
参考答案：(1)降低原始氧含量，尽量提高终点C含量。
本题解析：试题答案(1)降低原始氧含量，尽量提高终点C含量。
(2) 强化脱氧，加入足量的脱氧剂。
(3) 选择适当的脱氧剂，尽量选择复合脱氧剂。
(4) 严格挡渣出钢，少下渣。
(5) 防止钢水二次氧化，全程保护浇注。
(6) 促进钢水充分搅拌，利于夹杂物上浮排除。
21. 【填空题】；LF炉具有电弧加热、合成渣精炼、吹氩搅拌、()。
参考答案：合金微调
本题解析：试题答案合金微调
22. 【名词解释】；什么是合金相图？最常用的的合金相图是什么相图？参考答案：合金相图又称为合金状态图，它表示在不同组份、不同温度下
本题解析：试题答案合金相图又称为合金状态图，它表示在不同组份、不同温度下平衡状态时合金的相状态。最常见的合金相图是铁碳相图。
23. 【判断题】；钢的熔化温度是随着钢中化学成份变化的，溶于钢中的化学元素含量越高，钢的熔点就越高。
参考答案：错
24. 【问答题】；简述Mg-C砖炉衬的侵蚀机理？
参考答案：炉衬在炉内工作是，首先表面发生脆脱碳反应，在表面形
成一
本题解析：试题答案炉衬在炉内工作是，首先表面发生脆脱碳反应，
在表面形成一层反应层;，反应层内碳素已被氧化，渣中Fe2O3和SiO2侵入砖中与MgO、CaO形成低熔点物质，侵入物Fe2O3和SiO2越多，炉衬砖的耐火性能和高温强度下降愈厉害，甚至在炼钢状态下成为熔触膜状态，经不起钢渣、炉气的机械冲刷，使砖、炉衬就要脆落
卜来。
25. 【问答题】；如何控制后期枪位，终点前为什么要降枪？
参考答案：在吹炼后期，枪位操作要保证出钢温度、碳、磷、硫含量达到
本题解析：试题答案在吹炼后期，枪位操作要保证出钢温度、碳、磷、硫含量达到目标控制要求。有的操作分为两段即提枪段和降枪段。这主要是根据过程化渣情况、所炼钢种、铁水磷含量高低等具体情况而定。
若过程熔渣黏稠，需要提枪改善熔渣流动性。但枪位不宜过高，时间不宜过长，否则会产生大喷。在吹炼中、高碳钢种时，可以适当地提高枪位，保持渣中有足够TFe含量，以利于脱磷；如果吹炼过程中熔渣流动性良好，可不必提枪，避免渣中TFe过高，不利于吹炼。
在吹炼末期降枪，主要目的是使熔池钢水成分和温度均匀，加强熔池搅拌，稳定火焰，便于判断终点。同时可以降低渣中TFe含量，减少铁损，提高钢水收得率，达到溅渣的要求。
26. 【问答题】；提高转炉废钢比的途径和方法有哪些？
参考答案：提高氧气转炉炼钢废钢比有如下途径：炉外预热废钢和加入燃
本题解析：试题答案提高氧气转炉炼钢废钢比有如下途径：炉外预热废钢和加入燃料；炉内预热废钢和供入燃烧；组织本厂返回热废钢装炉；提高铁水温度；减少吹炼过程的热损失；提高装入原料的发热量；采用双流道氧枪提高炉膛内CO的燃烧比；向转炉内供入燃料；扩大
炉子容量使用“精料&rdquo^低渣量。
27. 【名词解释】；返干
参考答案：是指已经熔化或部分熔化的炉渣出现变粘甚至结成大块的
现象
本题解析：试题答案是指已经熔化或部分熔化的炉渣出现变粘甚至结
成大块的现象。
28. 【填空题】；通常以烧结矿中的（）含量来表示其还原性能的好坏。
参考答案：FeO
本题解析：试题答案FeO
29. 【填空题】 涟铸钢对钢水纯净度的要求：最大限度地降低（）、（）
有害杂质和夹杂物含量，尤其是严格控制下渣量。
参考答案：硫；磷
本题解析：试题答案硫；磷;带钢连轧机的精轧机组中的最大单位张力，
不得超过轧制温度下带钢的屈服极限的35% ,这样才能保证带钢不产生拉伸变形。
参考答案：对
参考答案：是指已经熔化或部分熔化的炉渣出现变粘甚至结成大块的
现
象
30. 应用溅渣护炉技术之后，炉底上涨的主要原因是（C）。
A、重金属渗入炉底砖缝中，使炉底砖上浮
B、未溶化的石灰和轻烧集中留在炉底上
C、高熔点晶相C2S、C3S、MgO粘在炉底上
D、冷钢粘在炉底上
31. 影响吹炼终点钢水中氧含量的主要因素是(A)。
A、钢水终点含碳量B、钢水中余锰含量
C、钢水温度D、终点枪位
32. 氧枪喷头的作用是(A)。
A、压力能变成动能B、动能变成速度能C、搅拌熔池
33. 在相同条件下单孔喷枪的枪位控制比3孔喷枪(B)。
A、适当低些B、适当高些C、两者一样
34. 转炉冶炼时的枪位是指(B)。
A、氧枪喷头到炉底间的距离
B、氧枪喷头到熔池液面间的距离
C、氧枪喷头到熔池渣面间的距离
35. 镁碳砖的特点是(A)。
A、耐高温性能好，抗渣性能好
B、耐高温性能好，抗渣性能差
C、耐高温性能差，抗渣性能好
36. 吹炼中期〃返干”时，要适当提高枪位操作，这是为了(0。
A、提高熔池搅拌强度B、增加炉内温度C、增加渣中的氧化亚铁
37. 经过对使用后的残砖取样观察，发现残砖断面依次分为(C)三个层
巾。
A、脱碳层T原质层T熔渣层
B、原质层T熔渣层T脱碳层
C、熔渣层一脱碳层一原质层
38. 氧气顶吹转炉操作中，降低枪位时，渣中(FeO)含量将(B)。
A、增加B、减少C、无变化
39. 碱性转炉炉衬在前期损坏的主要原因是(B)。
A、温度剧变B、酸性渣侵蚀C、炉气冲刷
40. 耐火材料的耐火度不得低于(C)°C。
A、1480B、 13C、 1580
41. 硬吹是指(A)的吹炼模式。
A、枪位低或氧压高B、枪位较高或氧压较低C、枪位低或氧压低
42. 变枪位变流量操作过程中，供氧流量(A)。
A、前期大，中期小，后期大
B、前期小，中期大，后期小
C、前期大，中后期小
43. 氧气压力是指(C)。
A、喷嘴前压力B、喷嘴出压力C、测定点的氧压
44. 转炉炉工作层砌筑镁碳砖与砌筑焦油白云石砖相比其主要优点
是(0。
A、镁碳砖耐高温，保温性好，容易于砌筑
B、镁碳砖强度高，耐高温，高温膨胀率小
C、镁碳砖耐浸蚀，高温膨胀率大
45. 在同一枪位下，整个过程中TFe含量的变化主要取决于(A )的氧
化速度。
A、CB、SiC、MnD、P、S
46. 为了提高溅渣护炉效果，含MgO的渣料应该在吹炼的(A )。
A、前期加入B、中期加入C、后期加入
47. 炉衬镁碳砖中含碳过高，对于溅渣护炉(B )。
A、不利B、有利C、没有影响
48. 确定合适的枪位主要考虑两个因素，一是要有一定的(A),二是保
证炉底不被损坏的条件下有一定的冲击深度。
A、氧气流量B、供氧强度C、冲击面积D、氧气流速
49. 氧枪喷头损坏的原因之一是喷头端面粘钢，粘钢是由于(C)造成的。
A、枪位高产生泡沫喷溅B、氧枪冷却不良
C、返干出现金属喷溅D、石灰加入量多
50. 转炉双流道氧枪的主要作用是(C)。
A、促进化渣B、抑制喷溅C、热补偿
51. 在其它条件相同的情况下，复吹转炉的枪位控制一般(C)。
A、比顶吹低B、与顶吹相同C、比顶吹稍高
52. 炉衬的侵蚀过程大致就是按照(A)的机理循环往复地进行的。
A、氧化脱碳-侵蚀-冲刷
B、侵蚀―氧化脱碳-冲刷
C、冲刷-侵蚀-氧化脱碳
53. 影响炉渣MgO饱和溶解度的主要因素是炉渣的(C)。
A、TFe和RB、粘度和TFeC、R和温度
54.钒钛转炉炉渣和普通转炉渣相比，熔化温度(A)。
A、偏低B、偏高C、相同
55. 氧枪喷头出的氧气流股是(B)。
A、亚音速B、超音速C、音速
56. 静态理论模型主要是建立在(B)基础上的。
A、吹炼时间和供氧量B、热平衡和物料平衡C、终点温度和碳含量
57. MgO的熔点为：(C)。
A、1713°CB、26°CC、28°CD、1418°C
58. BS460V钢种执行的是(B)标准。
A、中国B、英国C、美国D、国际
59.14°C-1530°C铁液中元素的氧化顺序是(C)。
A、SiMnCFePV
B、SiCMnFeVP
C、SiCVMnPFe
D、CSiMnFePV
60. ［Al］s所表示的是(C)。
A、钢中溶解的A12O3B、钢中全铝C、钢中酸溶铝
61. 钢水终点［P］为0.020% ,钢水中［P］为(B)ppm。
A、20B、2C、20D、2.0
62. 对熔渣黏度描述错误的是(A)。
A、酸性渣的黏度随温度的升高，降低很多
B、碱性渣的黏度随温度的升高首先迅速降低，然后缓慢降低
C、熔渣的流动性好，黏度低
D、熔渣中的高熔点的组分增多，流动性会变差
63. 复吹转炉底吹进行强搅拌，降低渣中FeO,选择最好时机是(A)。
A、临界C到来之前B、终点拉炉之前
C、吹炼末期D、吹炼中后期
64. 浇铸大断面的板坯，一般选用(C)连铸机。
A、全弧形B、水平式C、立弯式D、椭圆形
65. 在氧化钙(CaO),氧化亚铁(FeO ),二氧化硅(SiO2 )三元状态图中，
代表三个纯氧化物及其相应的纯氧化物的熔点状况的是(A)。
A、三个顶点B、三条边C、三个角部
36.下列氧化物中(C)是酸性氧化物。
66.SiOMnOB、MgO、CaOC、SiOP2O5
67. 铁水中(B)含量过高，会使石灰加入量大易造成喷溅。
A、MnB、SiC、P
68. 钢中C与炉渣中(FeO)反应是一个(B)。
A、放热反应B、吸热反应C、不吸热也不放热
69. 脱氧剂的加入顺序为(B )有利于夹杂物的去除。
A、先强后弱B、先弱后强C、两者都可以
70. 泡沫渣形成的主要原因是(C)。
A、炉渣温度高B、炉渣温度低C、大量的CO气体弥散在炉渣中
71. 在(TFe)相同条件下，复吹与顶吹转炉相比，磷的分配比(B)。
A、提高B、降低C、不变
72. 炉渣中(C)含量大对脱硫有利。
A、二氧化硅
B、三氧化二铝、五氧化二磷和氧化镁
C、氧化钙和氧化锰
73. 钢中铝元素对钢性能的影响是(D)。
A、细化晶粒，增加强度B、细化晶粒，提高抗腐蚀性
C、降低抗腐蚀性D、细化晶粒，改善冲击性能
74. A12O3的熔点为(D)。
A、11°CB、1539°CC、1650°CD、2030°C
75. 在一般情况下，随着温度的升高，纯铁液的密度(B)。
A、升高B、降低C、不变
76. [FeO] + [C]= [Fe]+{CO }是心)反应。
A、吸热B、放热C、不吸热也不放热
77. (C)氧化物的熔点最高。
A、MgO・SiO2B、CaO・SiO2C、2CaO・SiO2
78. 脱氧元素的脱氧按下列顺序增强(C)。
A、Al< Si< MnB、Si< Mn< AlC、Mn< Si< Al
79. 钢中加入适量的铝除了脱氧作用外，对晶粒有(A)作用。
A、细化B、粗化C、无
80. 使用复合脱氧剂使脱氧元素的能力(A)。
A、提高B、降低C、无大变化
81. 氧气顶吹转炉炼钢吹炼中磷铁水时，铁水中发热能力最大的元素
是(C)O
A、硅B、磷C、碳
82. 氧气顶吹转炉操作中，兑入炉内的铁水其物理热(C)于化学热。
A、高B、低C、相近
83. 炼钢生产过程中，无论碱度高低，炉渣的粘度随温度升高而(B)。
A、增大B、变小C、无变化
84. 炼钢生产过程中，钢液中含碳量低时钢液中含氧量(A)。
A、增加B、减少C、无变化
85. 氧气顶吹转炉炼钢过程中的脱硫量可达到(B)。
A、10%B、40%C、80%
86. 氧气顶吹转炉炼钢吹炼一般钢种时，通常采用(A)。
A、沉淀脱氧B、扩散脱氧C、真空脱氧
87. 根据非金属夹杂物在材料热加工温度下相对变形程度的不同，可
将非金属夹杂物分为三类，以下哪一个不属于这三类(D)。
A、脆性夹杂物B、塑性夹杂物
C、半塑性变形夹杂物D、硅酸盐夹杂物
88. 下列夹杂物中哪个属于脆性夹杂物(A)。
A、A12O3B、MnSC、尖晶石类氧化物D、铁锰硅酸
89. 对夹杂物进行显微评定时，根据ASTM和我国国家标准GB14561-
89将夹杂物分为四类，以下哪个归类是不正确的(D)。
A、A类硫化物B、B类氧化铝类夹杂C、C类硅酸盐D、D类氮化物
90. 转炉冶炼的前期脱碳反应速度慢的主要原因(B)。
A、渣中氧化铁低
B、熔池温度低，钢液搅拌不良
C、碳同氧亲和力低于硅、锰于氧的亲和力
91. 转炉脱碳速度与渣中氧化铁的关系是(A)。
A、脱碳速度快，则氧化铁消耗越快
B、渣中氧化铁含量越低，则脱碳速度越低
C、渣中氧化铁含量越高，则脱碳速度越快
92. 氧化物分解反应达到平衡时，产生气体的压力即称分解压，如果氧
化物愈稳定则(B)。
A、分解压增大B、分解压愈小C、与分解压大小无关
93. 操作氧压过低，对吹炼造成影响有(A)。
A、熔池搅拌减弱，渣中TFe含量过高，氧气利用率降低
B、熔池搅拌减弱，渣中TFe含量过低，氧气利用率升高
C、熔池搅拌减弱，渣中TFe含量过低，氧气利用率降低
94. 按照各元素与氧亲和能力大小，下列各元素的脱氧能力强弱顺序
为(A)。
A、Al、Si、C、MnB、Si、Al、C、MnC、C、Si、Al、Mn
95. 转炉脱磷的热力学条件主要有(A)。
A、高碱度、高(FeO)、大渣量和低温度
B、高碱度、低(FeO)、大渣量和高温度
C、高碱度、高(FeO)、大渣量和高温度
96. 有关氢在铁液中的溶解，下面说法正确的是(C)。
A、氢在铁液中的溶解是放热反应，其溶解度随温度的升高而增加
B、锰、镍、钼、铬、钻等元素能使氢在铁液中的溶解度激增
C、钛、铌、锆和稀土元素可使氢在铁液中的溶解度激增
97. 在 16°C时，与含量为1%Si相平衡的钢液中的w[o]%为(C)。
A、0.10B、0.02C、0.017
98. 一般来说，铝是较强的脱氧元素，但其含量超过一定值后，钢中氧
含量不但不会再降低，反而会升高，这个数值是在(B)左右。
A、0.2%B、0.1%C、2.5%
99. 下列标准代号中，(A)是国家标准代号。
A、G(B)B、Y(B)C、W(B)
100. 复吹转炉炼钢吹炼后期供气量应比吹炼中期(C)。
A、底吹气量小B、底吹气量相同C、底吹气量大
101. 高合金钢是指合金总量(A)的钢。
A、 > 10%B、 < 5%C、5~ 10%
102. (C)具有很好的延展性焊接性，强度和硬度差。
A、钢B、生铁C、纯铁
103. 磷在钢中是有害元素，它主要是降低了钢的(A)等性能。
A、磁性和韧性，冷加工及焊接
B、切削，冷加工及防腐蚀
C、塑性，韧性，切削及热处理
104. 用碳化硅作脱氧剂应注意(C)。
A、增碳B、增硅C、增碳和增硅
105.顶吹转炉用氧纯度要求应在(C)以上。
A、95%B、99%C、99.5%
106. 真空脱碳反应式为(A)。
A、[C] + [O]= {CO}B、[C]+2[O]= {CO2}C、[CO] + [O]= {CO2}
107. 使用天然气，煤气等各种燃气时应该(B)。
A、先开气，后点火B、先点火，后开气C、边开气边点火
108. 转炉未燃法烟气主要成份是(A)。
A、COB、CO2C、N2
109. 钢水中气体主要来源于(A)。
A、金属炉料B、炉气中吸收C、炉衬
110. 氢与氮在钢液中都是以(B)形式溶于钢水中的。
A、分子B、原子C、离子
111 .随着钢中碳含量的增加，塑性和冲击韧性(C)。
A、升高B、不变C、降低
112 .底吹供气强度单位为(A)。
A、 m3/t・minB、 m3/tC、 m3/min
113. 钢中〃白点”是金属的内部(A)。
A、裂纹B、异物C、渣子
114. 钢的碳含量较生铁低，所以(B)。
A、硬度高于生铁B、塑性好于生铁C、焊接性能不如生铁
115. 向转炉中加入(C)可以暂时提高炉渣氧化性。
A、萤石B、活性石灰C、矿石
116. 镇静钢在钢包中回磷现象比沸腾钢和半镇静钢(C)。
A、相差不大B、弱的多C、严重的多
117. 中间包钢水过热度一般应控制在钢水液相线以上(B)。
A、5~ 10°CB、10 ~ 20°CC、30 ~ 40°C
118. (A)是真空下最理想的脱氧剂。
A、碳B、硅C、铝
119. 铁矿石的主要成分是(A)。
A、Fe2O3 和 Fe3O4B、FeO 和 Fe3O4C、FeO 和 Fe2O3
120. 转炉出完钢后喂铝线的脱氧方法是(A)。
A、沉淀脱氧B、扩散脱氧C、真空下脱氧
121. 物料平衡计算中，加入炉内参与炼钢过程的全部物料，除铁水、
废钢、渣料外，还包括(C)。
A、氧气B、被侵蚀的炉衬C、氧气和炉衬
122. 碳氧乘积m= [%C]・[%O],在一定温度下的m是一个常数，它表示
金属熔池中碳氧的数量关系。在t= 16OJ Pco= 0.1MPa时，m =(A)。
A、0.25B、0.025C、0.25
123. 炉渣中下列化合物熔点最高的是(B)
A、CaO・SiO2B、2CaO・SiO2C、3CaO・2SiO2
124挡渣球的密度是影响挡渣球命中率与及时挡渣的关键因素，挡渣
A、 1B、 2C、 3D、 4
134. (D)元素能降低硅钢的铁损，改善电磁性能。
A、磷B、硫C、碳D、锰
135. 硫引起钢的〃热脆”，主要影响高温脆性曲线中(B)钢的塑性。
A、13°C以上 B、90 ~ 13°CC、7 ~ 9°CD、7 ~ 13°C
136. 为了利用铸坯切割后的(C),开发了铸坯热送和连铸连轧工艺。
A、钢水过热B、凝固潜热C、物理显热D、潜热和显热
137. 以下元素加入钢水中能起到沉淀强化作用的是(A)。
A、Nb ; V ; Ti
B、Nb ; V ; Cu
C、Al ; V ; Cu
138. 当碳含量不高(v 0.2%)时，0.8% ~ 1.0%以下的锰对焊接性能影响不
大，当锰含量继续增加时，焊接性能(B)。
A、变好B、变坏C、不变
139. 顶底复吹转炉想提高脱C速度，底吹气量要求(C)。
A、小些B、适中C、大些
140. 在合金化过程中，锰、硅增加时钢液的粘度会(B)。
A、增加B、降低C、无影响
141. 转炉炉型是指(B)
A、炉壳形状B、由耐材砌成的炉衬内型C、生产过程中转内衬形状
答案：
142. 连铸操作中，盛钢桶采用吹氩的长水保护浇注的主要作用是(C)
A、减少钢流温度损失B、使中间包钢水成分、温度均匀C、防止钢水
二次氧化
143.LF炉投产后，面临的最主要质量问题是：(B)
A、回硫B、回磷C、增碳
144. 氧气顶吹转炉炼钢脱碳速度越快，炉渣的氧化性将(B)。
A、增强B、减弱C、变化不大D、无关
145. 脱氧产物残留在钢中形成的夹杂物属于(C)。
A、夕卜来夹杂B、塑性夹杂C、内生夹杂
146. 氧气顶吹转炉脱硫的热力学条件是(A)。
A、高温、高碱度、适量(FeO)和大渣量
B、低温、高碱度、高(FeO)和大渣量
C、高温、低碱度、高(FeO)和大渣量
147. 经济炉龄是指(C)的生产炉龄。
A、高产量、耐火材料消耗高
B、高炉龄、炉役高产量、炉役时间长
C、炉子生产率高、综合成本低
148. 钢包吹氩搅拌钢水的目的是(C)工艺。
A、调节钢水温度、均匀钢水成分
B、调节转炉-连铸节奏，均匀钢水成分
C、均匀钢水温度、成分，促进夹杂物上浮
149. 连铸操作中钢包采用吹氩的长水保护浇注的主要作用是(C)。
A、减少钢流温度损失
A、污染钢液B、不污染钢液C、净化钢液D、降低氧含量
167.下列不属于脱氧任务的是(D)。
A、降低钢中氧含量B、减少钢中非金属夹杂物
C、得到细晶粒结构D、提高钢的强度
168. 钢中内生夹杂的产生主要来源于(B)
A、炉衬及钢包耐火材料侵蚀夹杂物
B、冶炼过程中元素被氧化及脱氧时形成的氧化物
C、炉料内在夹杂物
169. 转炉底吹供气砖侵蚀速度与供气量有关，因为供气量大(B)。
A、气体对供气砖冲击严重
B、钢水搅拌加快，钢水对供气砖冲刷快
C、供气砖本身温度梯度大，砖易剥落
170. 为了减少钢包回磷，应该(B)。
A、在炼钢中把钢水［P ］降低到最低限度
B、在出钢中把下渣量控制到最低限度
C、在出钢中把钢水温度控制到最低限度
171. 二元碱度的表达式用(A)来表示。
A.R= TCaO%/TSiO2%B、R= TCaO%/T(SiO2%+P2O5%)
C、R = T(CaO%+MgO%)/TSiO2%D、R =
T(MgO%+CaO%)/T(SiO2%+P2O5%)
172. 在转炉后吹时可以提高熔池温度，其主要是靠熔池中的()氧化放热得到温度的提高。因此，采用后吹提高熔池温度将使(C)增加，同时熔池中的［O］也大幅提高，金属收得率降低。
A、碳元素、氧化铁B、铁元素、铁损
C、铁元素、氧化铁D、碳元素、氧气
173. 在转炉中加入萤石的作用是降低CaO、2CaO・SiO2的熔点，加速
(D)渣化，改善炉渣的()，但使用萤石不当也会导致喷溅及加速炉衬侵蚀。
174. A、2CaO・SiO流动性B、石灰、碱度
C、渣料、碱度D、石灰、流动性
175. 当炉渣碱度小于(A)时，称为酸性渣。
A、1B、1.5C、2
176. 钢中加入一定的Ni可(C)。
A、提高强度和抗冲击性能B、提高抗腐蚀性、抗冲击性能
C、提高韧性，抗腐蚀性和细化晶粒
177. 钢液的二次氧化，将使钢中有害气体氮、氧增加，使钢液粘度(B)。
A、降低B、增加C、保持不变
178. 凝固铸坯的脆性转变区的温度在(C)。
A、273KB、5 ~ 6°CC、7 ~ 9°CD、9 ~ 10°C
179. 精炼炉渣为白渣时，渣中FeO含量小于(B)%。
A、0.1B、1.0C、5.0D、10
180. 产生缩孔废品的主要原因(B)。
A、飞溅B、铸速快C、不脱氧D、二次氧化
181. 保护渣是一种(C)。
A、天然矿物B、工业原料C、人工合成料D、化合物182.脱C速率与脱P速率的关系是(A)。
A、在其它条件相同时，增大脱C速率，能显著地提高脱P速率
B、在其它条件相同时，增大脱C速率，能显著地降低脱P速率
C、在其它条件相同时，增大脱C速率，对脱P速率无影响
183. Ceg值反映的是钢的(B)特性。
A、韧性B、强度C、焊接
184. 下列元素中，在氧气转炉中发热量最多的元素是(A)。
A、碳B、硅C、磷
185. 半钢的冶炼特点是(A)。
A、硅全部氧化B、锰少量氧化C、碳大量氧化
186. 炉衬永久层的主要作用是(A)。
A、对炉壳钢板起保护作用
B、缓冲工作层受热膨胀时对炉壳的挤压作用
C、承受因温度的激剧变化产生的热应力和其它外力的作用
187. 在转炉吹炼初期，MgO(B)石灰溶解，并减轻前期炉渣对炉衬浸蚀。
A、可减缓B、可加速C、不影响
188. 浇铸温度是指(B)。
A、结晶器内钢水温度B、中间包内钢水温度C、钢包内钢水温度189.65#硬线钢在拉拔过程中出现脆断，断呈杯锥状，主要影响因素是(A)。
A、偏析B、夹杂物C、表面裂纹D、结疤答案：B
208. 中心硫疏松和缩孔主要是由于柱状晶过分发展，形成(。现象所引
起的缺陷。
A、脱方B、鼓肚C、搭桥
209. 在选用保护渣时，首先要满足(B)这两方面的重要作用。
A、润滑和保温B、润滑和传热C、隔绝空气和吸收夹杂
210. 在下列物质中，控制保护渣溶化速度的是(C)。
A、CaOB、SiO2C、C
211. 在连铸过程中，更换大包时，中间包内液面应处在(A)。
A、满包B、正常浇注位置C、临界高度D、中间包深度的1/2处
212. 在结晶器四面铜壁外通过均布的螺栓埋入多套热电偶的目的是
(A)检测。
A、漏钢B、坯壳厚度C、拉速
213. 在火焰清理中，起助燃及氧化金属作用的是(B)。
A、煤气B、氧气C、石油液化气
214. -台连铸机能同时浇注的铸坯根数称为连铸机的(A)。
A、流数B、机数C、台数
215. 一般浇铸大型板坯适于采用(B )浸入式水。
A、单孔直筒型B、侧孔向下C、侧孔向上D、侧孔水平
216. 小方坯连铸时，要求钢中铝含量为v (B)%。
A、0.3B、0.6C、0.9
217. 向钢中加铝，铝的收得率最高的方式是(B)。
A、出钢过程中加铝块B、喂铝线C、出钢后向钢液面加铝块
218. 下列砖中，A12O3含量最高的是(C)。
A、粘土砖B、高铝砖C、刚玉质砖
219. 为防止纵裂纹产生，在成份设计上应控制好C、Mn、S含量，特
别要降低钢中(C)含量。
A、碳B、锰C、硫
220. 随着碳含量增加，钢的屈服强度、抗张强度和疲劳强度均(B)。
A、不变B、提高C、降低
221. 熔融石英水不宜浇(B)含量过高的钢种。
A.铝B.锰C.硅
222. 炼钢过程中，测温枪插入钢水中的深度为(C)。
A、 1mmB、2mmC、3mm
223. 连铸坯的形状缺陷主要指铸坯的脱方和(A)。
A、鼓肚B、表面裂纹C、重皮
224. 连铸结晶器冷却水的水质为(A)。
A、软水B、半净化水C、普通水
225. 连续铸钢的三大工艺制度是(B)。
A、炉机匹配制度，冷却制度，温度制度
B、温度制度，拉速制度，冷却制度
C、铸坯切割制度，拉速制度，保温制度
226. 开浇操作时，要求起步拉速为(A)。
A、正常拉速X0.6B、等于正常拉速C、以不漏钢为宜
227. 石英质浸入式水不宜浇注含(C)高的钢种。
A、SiB、CC、MnD、以上都不是
228.结晶器的主要振动参数是（C）。
A、振动幅度B、振动周期C、振动幅度和振动频率
229. 结晶器的振动频率是随拉速的改变而改变的，拉速越高，振动频
率（C）。
A、越小B、不变C、越大
230. LF炉化渣阶段宜采用哪种低吹氩强度。（C）
A、低强度B、强吹C、中等强度D弱强度
231 .以下属于LF炉主要任务的有（B ）
A、埋弧造渣B、成分调整C、软吹D、喂线
232.LF炉成分初调，加完碳粉（A） min后才能加入第一批渣料。
A、1B、2C、3D、4
233.30MnSi碳的控制目标为（C ）
A、0.28%B、0.29%C、0.30%D、0.31%
234. 下列属于避免钢液舔电极的措施是（B ）
A、增大氩气搅拌强度B、短弧操作C、长弧操作D、加入硅铁粉
235. 要使炉渣泡沫化需要的渣料的物理性质有（B ）
A、较小的黏度B、较大的黏度C、较大的表面张力D、较小的碱度
236. LF炉脱硫阶段采用的底吹氩气强度为（C）
A、中等强度B、低吹气强度C、强吹D、弱吹
237. 金属具有以下共性。（A ）
A、特殊金属光泽B、较差延展性C、较高密度D、易被氧化
238. 生铁含碳量为。（D ）
A、小于 2.11%B、等于 0.0218%C、等于 2.11%D、大于 2.11%
239. 下列几项，不是纯铁具有的性质的是。（C）
A、好的延展性B、好的焊接性C、较强的硬度D、金属光泽
240. 下列不属于炼钢设备的是。（D ）
A、转炉B、平炉C、电弧炉D、化铁炉
241. 温度大于1530°C时，与氧亲和力大于硅元素是。（B ）
A、MnB、CC、FeD、P
242. 下列不属于脱氧方法的是。（B ）
A、沉淀脱氧B、氧化脱氧C、扩散脱氧D、真空脱氧
243. 夹杂物对钢的作用，下列说法不正确的是。（C）
A、破坏钢的基本组织的连续性B、降低钢的机械性能
C、提高热加工性能，降低冷加工性能D、是产生裂纹根源之一
244. 不是活性石灰特点的是（D ）
A、气孔率高B、比表面大C、晶粒细小D、晶粒粗大
245. 钢水吹氩的作用是。（C）
A、增加钢中气体含量B、改变夹杂物形态
C、减少非金属夹杂物含量D、促进碳氧反应
246. 不是氧枪操作方式的是。（D ）
A、恒枪变压B、恒压变枪C、变枪变压D、恒枪恒压］
247. 不会造成自动提枪的原因是。（B ）
C、产生率高D、钢水洁净
255.对钢中氧含量，下列说法正确的是（A ）
A、氧含量增加、夹杂物增加B、提高钢的力学性能
C、提高钢的电磁性能D、提高钢的抗腐蚀性能
256. 下列项目中，不属于吹损的是（D ）
A、烧损B、渣中Fe2O3和FeOC、炸中铁珠D、渣中MgO
257. 喷溅不会造成（D ）
A、金属损失B、冲刷炉衬C、热量损失D、脱碳困难
258. 避免泡沫性喷溅的方法为（C）
A、提高渣中SiO2含量B、增加渣量
C、控制渣中TFe含量D、控制渣中CaO含量
259. 不属于合金钢的是（D ）
A、耐蚀钢B、工具钢C、轴承钢D、碳素钢
260. 属于非合金钢的是（B ）
A、16MnB、45#钢 C、20MnSiD、H08Mn2Si
261. 溅渣护炉对炉渣的要求是（A ）
A较高的溶化性温度B、较高MgO含量C、较高表面张力D、较低粘
度
262. 不属于挡渣出钢作用的是（C）
A、减少钢中夹杂B、提高合金回收率C、降低钢水氧含量D、延长钢
包寿命
263. 确定喷头倾角大小不考虑的因素是（C ）
A、炉子大小B、马赫数C、喷头材质D、喷头孔数
264. 钢包精练炉的主要功能是（B ）
A、脱碳功能B、脱气功能C、脱磷功能D、降温功能
265. 不属于钢包精炼炉吹氩搅拌作用的是（D ）
A、去除气体和夹杂B、加速传质C、调整温度D、调整成份
266. LF炉脱硫的有利条件是（C）
A、有良好的氧化性气氛B、能造低碱度渣C、能加速硫传质D、能增
加FeO
267. 不属于钢的微合金化元素的是（D ）
A、VB、NbC、TiD、Cr
268. 钢中磷的存在方式为（B ）
A、【P】B、【Fe2P】C、【P2O5】D、【PS】
269.16OC下，下列氧化物最稳定的是（A ）
A、SiO2B、P2O5C、MnOD、FeO
270. 我厂现使用氧枪外径为（C）
A、125mmB、130mmC、152mmD、148mm
271. 属于H08A钢内控成份的是（D ）
A、C<0.09%BS Si<0.04%C. Mn : 0.30%~0.55%D、P<0.025%
272. 碱性耐火材料中主要含的氧化物是（B ）
A、SiO2B、MgOC、MnOD、FeO
273. 钢中氧主要以那种形式存在（D ）
A、单质氧B、气体氧C、COD、氧化物
274. 铝存在于钢中能（B ）
A、脱碳B、细化晶粒br>C、加大晶粒D、降低钢的强度
275.我国转炉公称吨位最大的是（D ）吨。
A、 280B、 290C、 295D、 3
276. 当转炉内有余钢时，兑入铁水易发生喷溅，这是由于（A）反应的
结果。
A、C-OB、Fe-OC、Si-OD、Fe-S
277. 氧气压力的高低直接影响着其（A ）
A、势能B、动能C、纯度D、反应能力
278. 熔池的搅拌除氧气流股外，主要靠（A）反应的产物。
A、C-OB、Fe-OC、Si-OD、O-S
279. 氧气流量的单位是（B ）
A、m3B、m3/hC、m2D、m3/h.t
280. 石灰加入量的主要计算依据是铁水中（A ）含量。
A、硅B、磷C、硫D、碳
281. 渣中（B）含量高可促进炉渣熔化。
A、MgOB、MnOC、SiO2D、P2O5
282. 钢水中碳含量越高，钢水凝固点（A ）。
A、越低B
