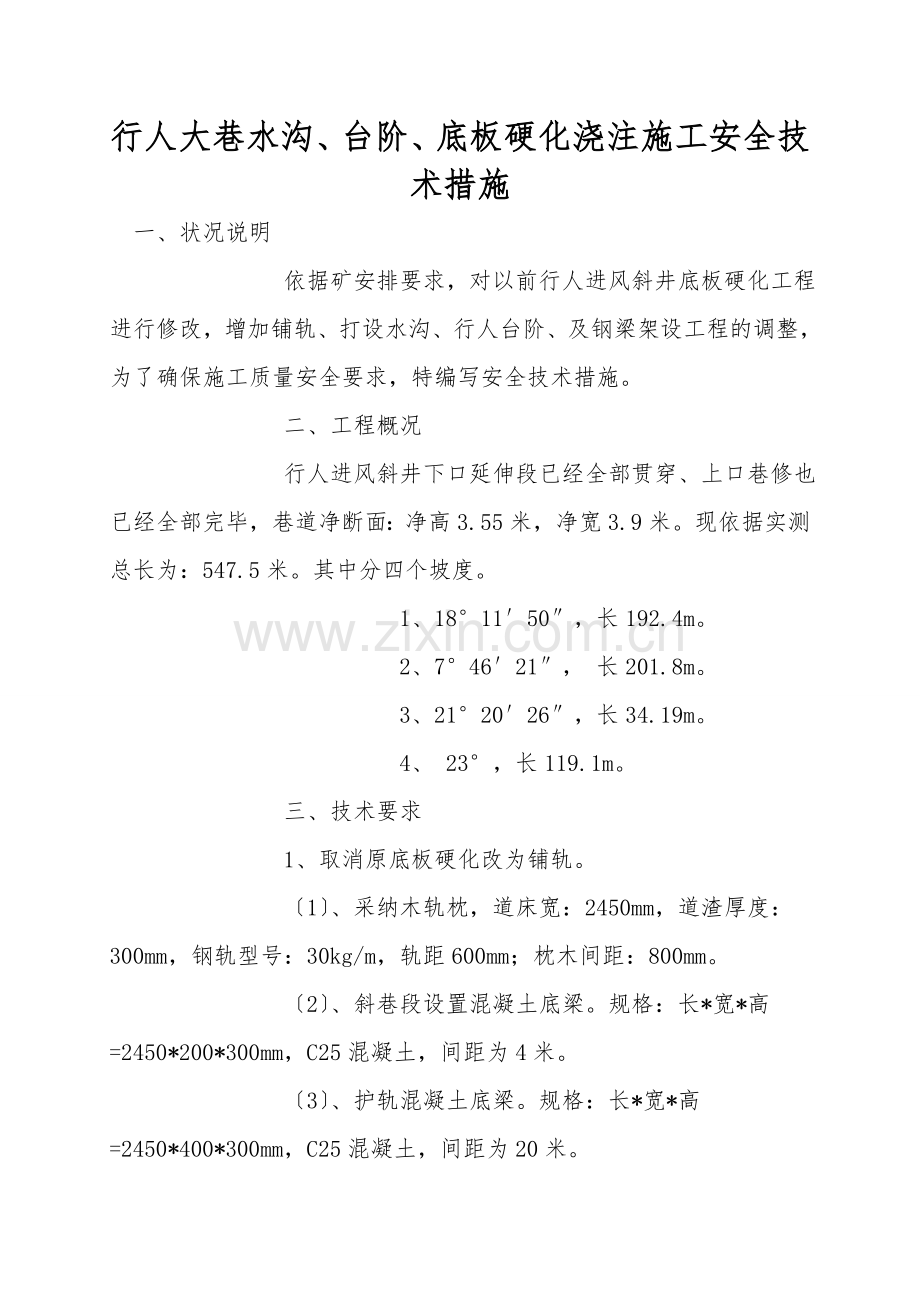

行人大巷水沟、台阶、底板硬化浇注施工安全技术措施
一、状况说明
        依据矿安排要求，对以前行人进风斜井底板硬化工程进行修改，增加铺轨、打设水沟、行人台阶、及钢梁架设工程的调整，为了确保施工质量安全要求，特编写安全技术措施。
        二、工程概况
        行人进风斜井下口延伸段已经全部贯穿、上口巷修也已经全部完毕，巷道净断面：净高3.55米，净宽3.9米。现依据实测总长为：547.5米。其中分四个坡度。
             1、18°11′50″，长192.4m。
             2、7°46′21″， 长201.8m。
             3、21°20′26″，长34.19m。
             4、 23°，长119.1m。
        三、技术要求
        1、取消原底板硬化改为铺轨。
        〔1〕、采纳木轨枕，道床宽：2450mm，道渣厚度：300mm，钢轨型号：30kg/m，轨距600mm；枕木间距：800mm。
        〔2〕、斜巷段设置混凝土底梁。规格：长*宽*高=2450*200*300mm，C25混凝土，间距为4米。
        〔3〕、护轨混凝土底梁。规格：长*宽*高=2450*400*300mm，C25混凝土，间距为20米。

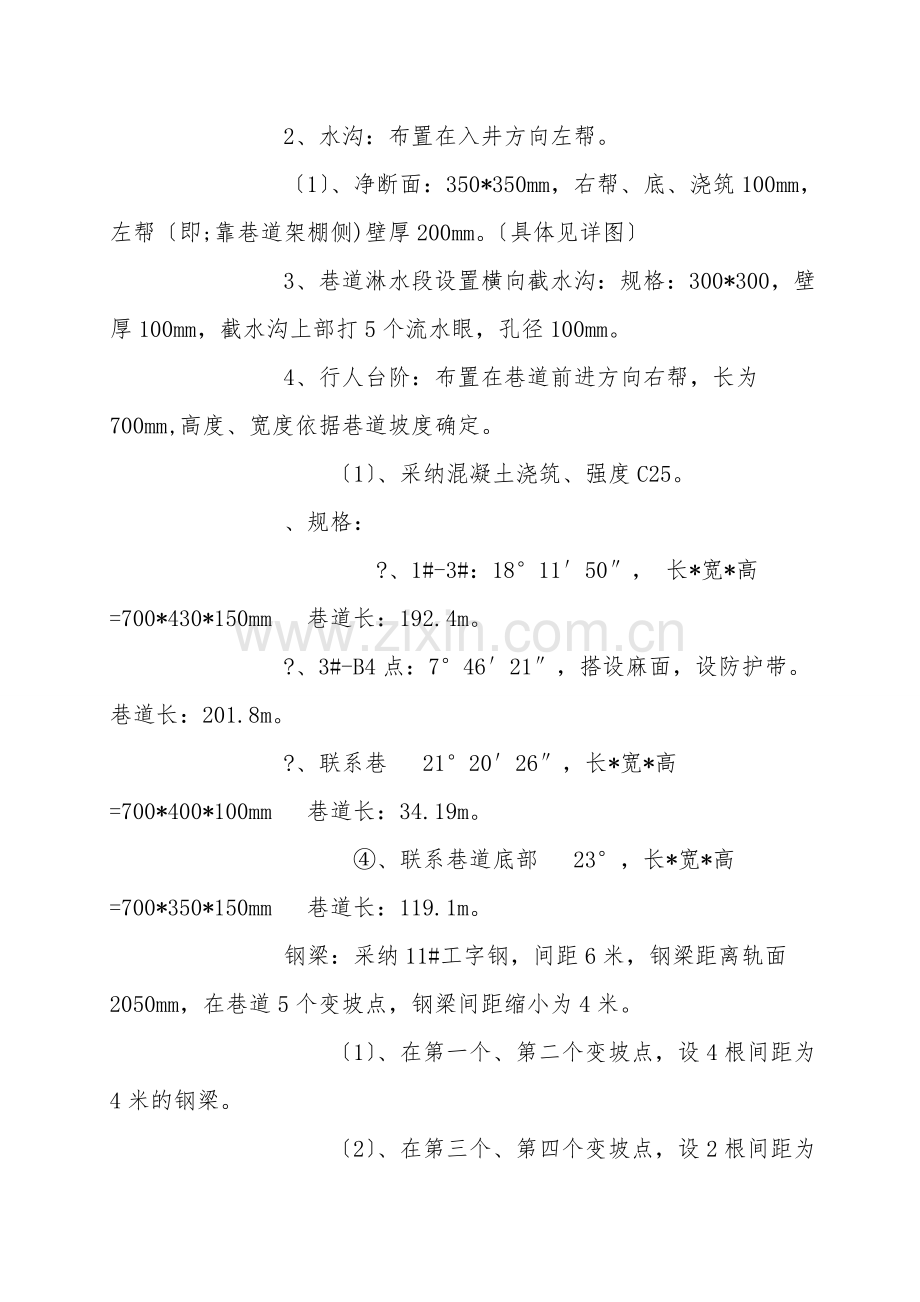

        2、水沟：布置在入井方向左帮。
        〔1〕、净断面：350*350mm，右帮、底、浇筑100mm，左帮〔即;靠巷道架棚侧)壁厚200mm。〔具体见详图〕
        3、巷道淋水段设置横向截水沟：规格：300*300，壁厚100mm，截水沟上部打5个流水眼，孔径100mm。
        4、行人台阶：布置在巷道前进方向右帮，长为700mm,高度、宽度依据巷道坡度确定。
          〔1〕、采纳混凝土浇筑、强度C25。
        、规格：
            ?、1#-3#：18°11′50″， 长*宽*高=700*430*150mm  巷道长：192.4m。
        ?、3#-B4点：7°46′21″，搭设麻面，设防护带。 巷道长：201.8m。
        ?、联系巷  21°20′26″，长*宽*高=700*400*100mm  巷道长：34.19m。
           ④、联系巷道底部  23°，长*宽*高=700*350*150mm  巷道长：119.1m。
        钢梁：采纳11#工字钢，间距6米，钢梁距离轨面2050mm，在巷道5个变坡点，钢梁间距缩小为4米。
          〔1〕、在第一个、第二个变坡点，设4根间距为4米的钢梁。
          〔2〕、在第三个、第四个变坡点，设2根间距为4米的钢梁。
          〔2〕、在第五个边坡点，设5根间距为4米的钢梁。
        四、 施工方法：
             施工流程：确定巷道腰线→清理平整底板→架设钢梁→施工水沟→施工台阶→混凝土底梁、护轨混凝土底梁→铺道渣→铺轨→完工。
        〔一〕、清理底板
        1、依据巷道的坡度，在巷道的两帮确定腰线。
        2、人工将巷道底板上面的浮矸、煤块及其他杂物清理，底板平整到制定底板位置、多余的矸石通过皮带或者矿车运出。
        〔二〕、钢梁施工
        施工工艺：放线→扩刷预留槽孔→拉线→架设钢梁→喷浆固定。
        首先严格依据地测科确定的腰线，确定钢梁的位置。
        然后用棉线在要安装钢梁的位置底部拉两帮各一条长线，线要拉直、拉平、拉紧。线的高度到轨道面的距离为2050mm，或拱基线以上800mm。
        钢梁长度为4800mm，深入墙体固定端不得小于200mm。
        钢梁安装确保顶部紧挨棉线。
        用喷射混凝土将梁窝喷实。
        〔二〕、水沟施工
        工艺流程：放线→风镐开挖→人工装矸→矿车运矸→支设水沟模板→配料、搅拌→浇注混凝土→震捣→拆模板→洒水养护水。
        水沟由下往上一次分20米到10米为一段分段施工。
        水沟中心距离巷道中心：1575m。水沟上沿距拱基线：1300mm。在巷道淋水段，为设置横向截水沟预留好接口。
        在巷道涌水量大的部分，在水沟用风镐掘到制定断面之后，浇筑混凝土之前，先使用编制袋将上方的水截住，进行引流，浇筑3天之后方可让水从水沟流淌。
        C25混凝土为：水：175kg水泥：343kg 砂：621kg 石子：1261kg 配合比为：0.51:1:1.81:3.68 。
        〔三〕、台阶施工
        工艺流程：放线检查→清理底板→稳台阶模→配料、搅拌→浇筑台阶→震捣→拆台阶模板→洒水养护→完成。
        台阶中心距巷道中心为1500mm，台阶宽度为700mm，踏步面宽、高度按照坡度制定。混凝土施工与水沟混凝土施工方法。
           2、浇筑前检查模板支设牢固，不能有摇动、摆动现象。
           3、浇筑混凝土时，必必须将混凝土振捣严实，不能有空隙和密度不均匀的现象，确保硬化均匀，提升硬化质量。
           4、混凝土浇筑后，振捣均匀，要马上用水泥浆在浇筑后的混凝土表面进行抹浆。
