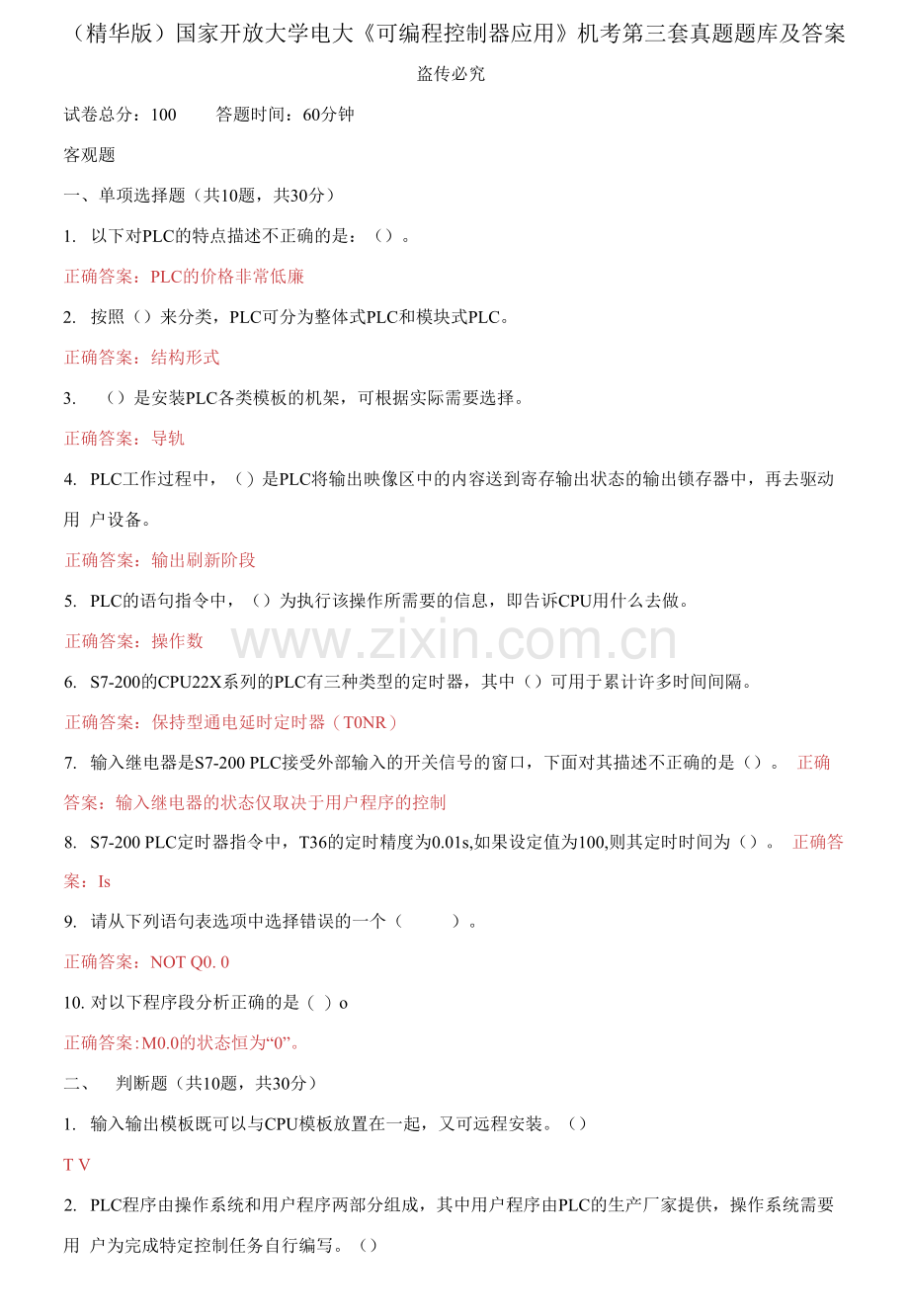

（精华版）国家开放大学电大《可编程控制器应用》机考第三套真题题库及答案
盗传必究
试卷总分：100 答题时间：60分钟
客观题
一、 单项选择题（共10题，共30分）
1. 以下对PLC的特点描述不正确的是：（）。
正确答案：PLC的价格非常低廉
2. 按照（）来分类，PLC可分为整体式PLC和模块式PLC。
正确答案：结构形式
3. （）是安装PLC各类模板的机架，可根据实际需要选择。
正确答案：导轨
4. PLC工作过程中，（）是PLC将输出映像区中的内容送到寄存输出状态的输出锁存器中，再去驱动用 户设备。
正确答案：输出刷新阶段
5. PLC的语句指令中，（）为执行该操作所需要的信息，即告诉CPU用什么去做。
正确答案：操作数
6. S7-200的CPU22X系列的PLC有三种类型的定时器，其中（）可用于累计许多时间间隔。
正确答案：保持型通电延时定时器（T0NR）
7. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。 正确答案：输入继电器的状态仅取决于用户程序的控制
8. S7-200 PLC定时器指令中，T36的定时精度为0.01s,如果设定值为100,则其定时时间为（）。 正确答案：Is
9. 请从下列语句表选项中选择错误的一个（ ）。
正确答案：NOT Q0. 0
10. 对以下程序段分析正确的是（ ）o
正确答案:M0.0的状态恒为“0”。
二、 判断题（共10题，共30分）
1. 输入输出模板既可以与CPU模板放置在一起，又可远程安装。（）
T V
2. PLC程序由操作系统和用户程序两部分组成，其中用户程序由PLC的生产厂家提供，操作系统需要用 户为完成特定控制任务自行编写。（）
3. 传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。（）
T V
4. PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。（）
T V
5. PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执 行结果的输出映像区中保存。（）
F X
6. PLC的扫描周期因CPU模板的运算速度差别很大。（）
T V
7. 一般PLC均配置I/O电平转换，输出电平转换是用来将微处理器控制的低电平信号转换为控制设备 所需的电压或电流信号。（）
T V
8. 对应的梯形图、指令表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。（）
F X
9. S7提供各种不同的组织块，这些组织块分有优先级，允许较低优先级的组织块中断较高优先级的组 织块。（）
F X
10. 全局数据（GD）通信方式以MPI分支网为基础，是为循环的传送大量数据而设计的。（）
F X
二、根据梯形图选出指令题（共1题，共20分）
1.
以上梯形图所对应的语句表指令如下：
LDN 10. 0
0 10. 1
1 10.2
AN 10. 4
0 10.3
NOT
2 Q0.2
3 MO. 1
A 10.2

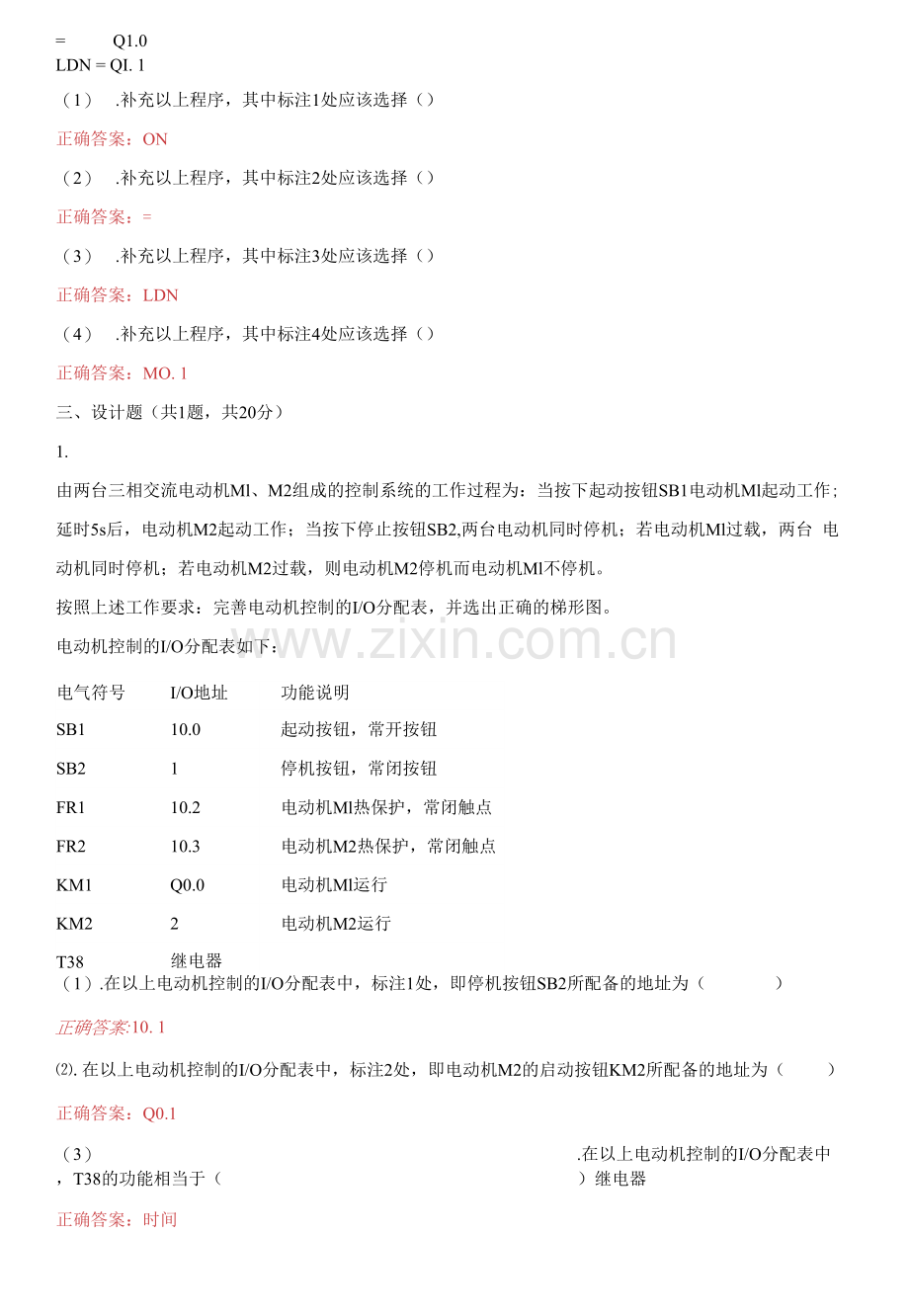

= Q1.0
LDN = QI. 1
（1） .补充以上程序，其中标注1处应该选择（）
正确答案：ON
（2） .补充以上程序，其中标注2处应该选择（）
正确答案：=
（3） .补充以上程序，其中标注3处应该选择（）
正确答案：LDN
（4） .补充以上程序，其中标注4处应该选择（）
正确答案：MO. 1
三、设计题（共1题，共20分）
1.
由两台三相交流电动机Ml、M2组成的控制系统的工作过程为：当按下起动按钮SB1电动机Ml起动工作; 延时5s后，电动机M2起动工作；当按下停止按钮SB2,两台电动机同时停机；若电动机Ml过载，两台 电动机同时停机；若电动机M2过载，则电动机M2停机而电动机Ml不停机。
按照上述工作要求：完善电动机控制的I/O分配表，并选出正确的梯形图。
电动机控制的I/O分配表如下：
电气符号
I/O地址
功能说明
SB1
10.0
起动按钮，常开按钮
SB2
1
停机按钮，常闭按钮
FR1
10.2
电动机Ml热保护，常闭触点
FR2
10.3
电动机M2热保护，常闭触点
KM1
Q0.0
电动机Ml运行
KM2
2
电动机M2运行
T38
继电器

（1）.在以上电动机控制的I/O分配表中，标注1处，即停机按钮SB2所配备的地址为（ ）
正确答案:10. 1
⑵.在以上电动机控制的I/O分配表中，标注2处，即电动机M2的启动按钮KM2所配备的地址为（ ）
正确答案：Q0.1
（3） .在以上电动机控制的I/O分配表中，T38的功能相当于（ ）继电器
正确答案：时间
（4） .符合该控制流程的梯形图为（ ）
正确答案：C
