现浇混凝土施工工艺.docx

上传人:精*** 文档编号:10190467 上传时间:2025-04-25 格式:DOCX 页数:6 大小:17.53KB
下载 相关 举报

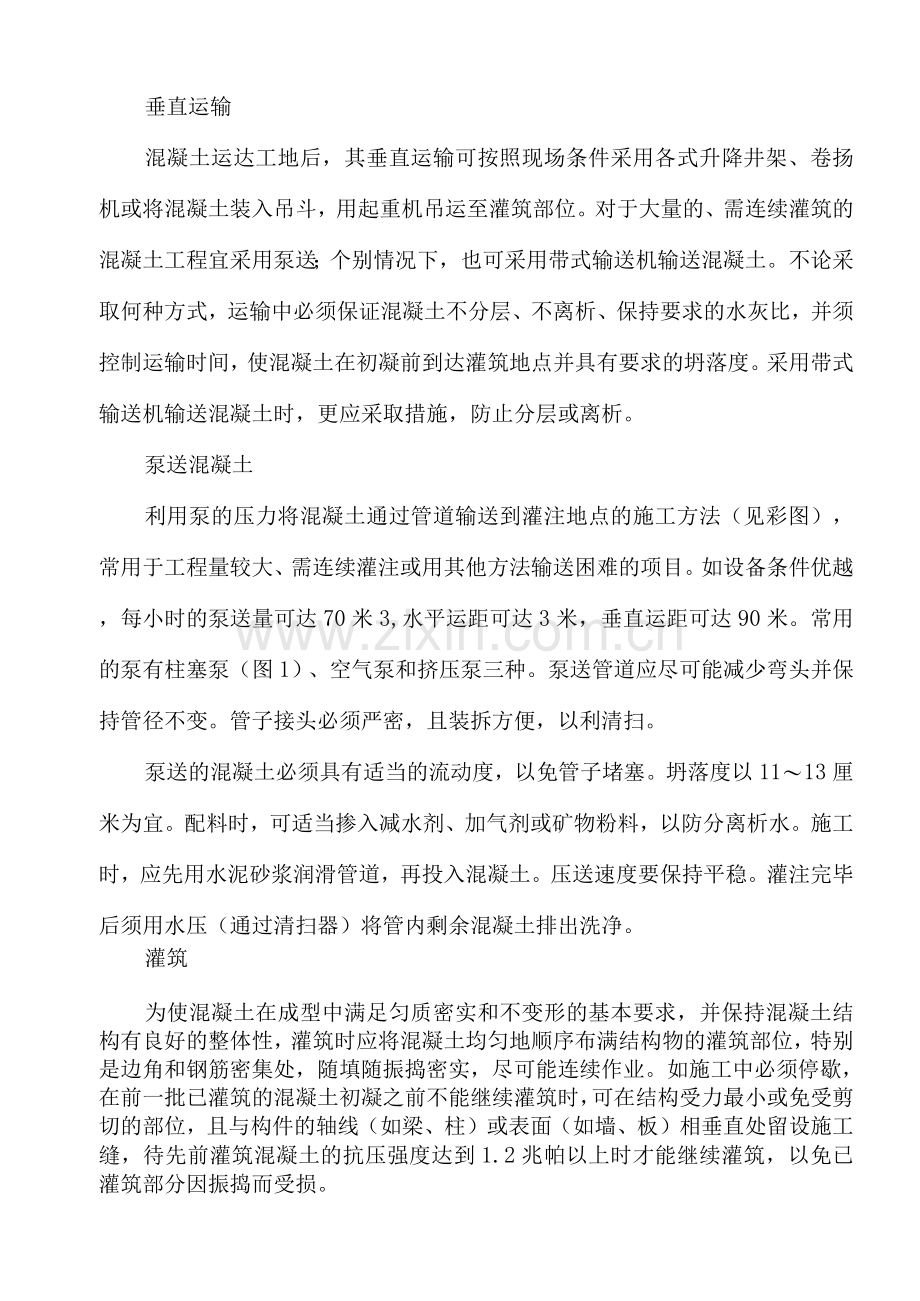

现浇混凝土施工工艺.docx_第1页
第1页 / 共6页

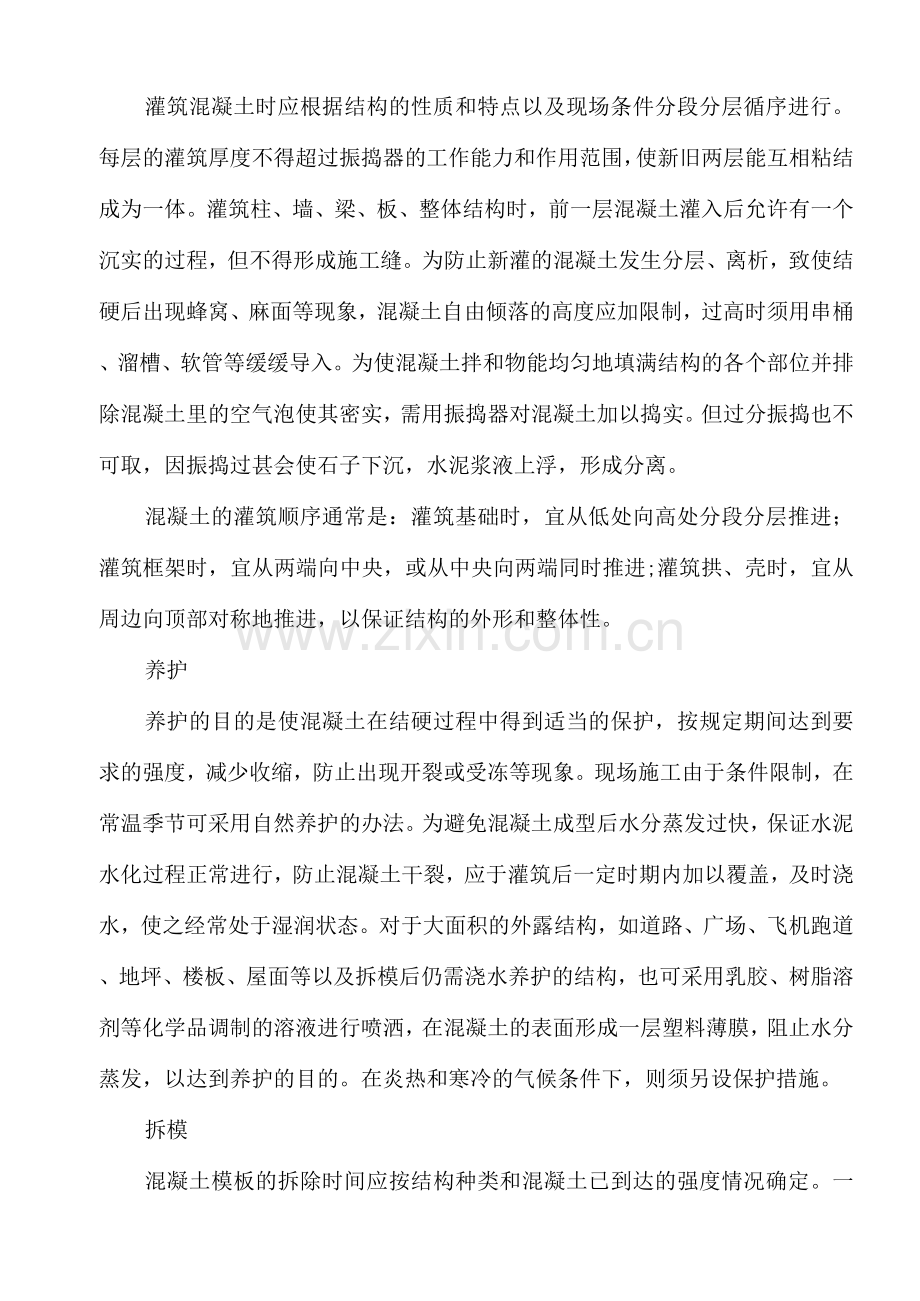

现浇混凝土施工工艺.docx_第2页
第2页 / 共6页
点击查看更多>>
资源描述
现浇混凝土施工工艺 一、工艺流程: 木模湿润-铺设架路T混凝土搅拌-垂直运输-混凝土入模-机械捣固一人工表面抹平-养护8天(屋面抗渗砼15天)。 制备 现场所需混凝土宜由地区混凝土搅拌厂集中供应。因运距过远或用量很大必须在现场设置搅拌站时,通常宜采用装配组合式的生产设备,以利于拆迁转移。混凝土材料的装卸、秤量、拌合、出料等要求联动自控,趋向于工业化生产。 制备混凝土有两种方式:①采用固定式的搅拌机,混凝土出料后装入运输车运往灌筑部位;②将混凝土材料按要求的配合比例(包括外加剂)装在设有搅拌机的车上,其搅拌过程全部在搅拌车上进行,根据路程的远近确定搅拌的起止时间。少量混凝土的近距离水平运输,通常可用轻型机动翻4车或小容量的手推车运送;大量混凝土则须用混凝土搅拌输送车装运,在运送过程中要不停的搅拌,不能随意加水。 工序检查 混凝土灌筑入模前须对钢筋和模板作全面检查。钢筋的钢号、直径、根数、形状、位置以及绑扎牢固程度、保护层处理、连同预埋件均须逐一检视,作出隐蔽工程检查记录,保证在混凝土灌筑振捣时不移位、不松弛。模板是保证混凝土结构各部位的形状、尺寸和位置的主要工具,必须具有足够的强度、刚度和稳定性,能够承受混凝土的重量和灌筑时所施加的冲击,既要拼缝严密以防漏浆,又要装拆方便以利周转。现浇混凝土的模板应当经过设计和验算,务必支撑牢固,防止变形移位。 垂直运输 混凝土运达工地后,其垂直运输可按照现场条件采用各式升降井架、卷扬机或将混凝土装入吊斗,用起重机吊运至灌筑部位。对于大量的、需连续灌筑的混凝土工程宜采用泵送;个别情况下,也可采用带式输送机输送混凝土。不论采取何种方式,运输中必须保证混凝土不分层、不离析、保持要求的水灰比,并须控制运输时间,使混凝土在初凝前到达灌筑地点并具有要求的坍落度。采用带式输送机输送混凝土时,更应采取措施,防止分层或离析。 泵送混凝土 利用泵的压力将混凝土通过管道输送到灌注地点的施工方法(见彩图),常用于工程量较大、需连续灌注或用其他方法输送困难的项目。如设备条件优越,每小时的泵送量可达70米3,水平运距可达3米,垂直运距可达90米。常用的泵有柱塞泵(图1)、空气泵和挤压泵三种。泵送管道应尽可能减少弯头并保持管径不变。管子接头必须严密,且装拆方便,以利清扫。 泵送的混凝土必须具有适当的流动度,以免管子堵塞。坍落度以11〜13厘米为宜。配料时,可适当掺入减水剂、加气剂或矿物粉料,以防分离析水。施工时,应先用水泥砂浆润滑管道,再投入混凝土。压送速度要保持平稳。灌注完毕后须用水压(通过清扫器)将管内剩余混凝土排出洗净。 灌筑 为使混凝土在成型中满足匀质密实和不变形的基本要求,并保持混凝土结构有良好的整体性,灌筑时应将混凝土均匀地顺序布满结构物的灌筑部位,特别是边角和钢筋密集处,随填随振捣密实,尽可能连续作业。如施工中必须停歇,在前一批已灌筑的混凝土初凝之前不能继续灌筑时,可在结构受力最小或免受剪切的部位,且与构件的轴线(如梁、柱)或表面(如墙、板)相垂直处留设施工缝,待先前灌筑混凝土的抗压强度达到1.2兆帕以上时才能继续灌筑,以免已灌筑部分因振捣而受损。 灌筑混凝土时应根据结构的性质和特点以及现场条件分段分层循序进行。每层的灌筑厚度不得超过振捣器的工作能力和作用范围,使新旧两层能互相粘结成为一体。灌筑柱、墙、梁、板、整体结构时,前一层混凝土灌入后允许有一个沉实的过程,但不得形成施工缝。为防止新灌的混凝土发生分层、离析,致使结硬后出现蜂窝、麻面等现象,混凝土自由倾落的高度应加限制,过高时须用串桶、溜槽、软管等缓缓导入。为使混凝土拌和物能均匀地填满结构的各个部位并排除混凝土里的空气泡使其密实,需用振捣器对混凝土加以捣实。但过分振捣也不可取,因振捣过甚会使石子下沉,水泥浆液上浮,形成分离。 混凝土的灌筑顺序通常是:灌筑基础时,宜从低处向高处分段分层推进;灌筑框架时,宜从两端向中央,或从中央向两端同时推进;灌筑拱、壳时,宜从周边向顶部对称地推进,以保证结构的外形和整体性。 养护 养护的目的是使混凝土在结硬过程中得到适当的保护,按规定期间达到要求的强度,减少收缩,防止出现开裂或受冻等现象。现场施工由于条件限制,在常温季节可采用自然养护的办法。为避免混凝土成型后水分蒸发过快,保证水泥水化过程正常进行,防止混凝土干裂,应于灌筑后一定时期内加以覆盖,及时浇水,使之经常处于湿润状态。对于大面积的外露结构,如道路、广场、飞机跑道、地坪、楼板、屋面等以及拆模后仍需浇水养护的结构,也可采用乳胶、树脂溶剂等化学品调制的溶液进行喷洒,在混凝土的表面形成一层塑料薄膜,阻止水分蒸发,以达到养护的目的。在炎热和寒冷的气候条件下,则须另设保护措施。 拆模 混凝土模板的拆除时间应按结构种类和混凝土已到达的强度情况确定。一些不承重的模板,在混凝土的表面和棱角不因拆模而受到损坏时,可先行拆去;承重的模板应根据结构类别和跨度的大小分别处理。通常须待混凝土达到设计强度的50〜70%时方可拆除。对于跨度较大(28米)的受弯构件,如梁、板等结构,其底部模板须待混凝土达到设计强度后方能拆除,特别是多层建筑现浇梁板的支撑立柱,必须待混凝土的强度足能支承上层立柱的全部荷载后才允许拆去。 二、操作要求: 1、应提前做好配合比,并根据砂、石实际含水率调整成施工配 合比。现场搅拌的砼应将材料过磅正确后搅拌。 2、首次使用的砼配合比应进行开盘鉴定。商品砼应有厂内制作 的试块和现场抽检制作的试块。 3、砼试块的留置应按施工规范的规定进行,抽取试样应有监理(建设)单位人员的见证。 4、拌制砼应采用饮用水,当采用其他水源时,水质应符合国家现行标准的规定。 5、砼运输、浇筑及间歇的全部时间不应超过砼的初凝时间,同一施工段应连续浇筑。 6、砼的施工缝应设置在结构受剪力较小的部位,楼梯的施工缝应设置在第三个踏步处(即梯负弯矩筋的末端)。 7、墙体的抗震构造柱不得与框架结构同时浇筑,应待砖墙砌筑完成后方可进行浇灌;并采用柔性连接。 8、砼应在浇筑完成后的12小时以内对砼加以覆盖和浇水,浇水次数应能保持砼处于湿润状态。 9、对于普通水泥拌制的砼养护时间不得少于7天,对有抗渗要求的屋面砼其养护时间不得少于14天。 10、砼强度达到1.2N/mm2前,不得在其上踩踏或安装柱筋、柱模和堆放材料等活动。 11、在板面铺设水平运输架路时,架路的下方应先铺上一层彩条塑料布,以保证架路下干净。 12、对砼出现的一般缺陷,可由公司内部按技术处理方案进行处理,并重新检查验收。 13、对砼出现的严重缺陷,应经监理(建设)单位认可的处理方 案进行处理,并重新验收。 14、对尺寸超过允许偏差且影响结构性能和安装、使用功能的部位,应经监理(建设)单位认可的处理方案进行处理,对经处理的部位应重新检查验收。 15、为保证板面的标高和平整,除了对四周模板内侧弹上水平控制和柱筋上标注水平点外,尚应设置移动灰饼。 三、允许偏差: 实测允许偏差表(mm) 序 号 项目 国家标准允许偏差值 企业标准允许偏差 值 单层、多层 高层框 架 单层、多 层 高层框 架 1 轴线位移 基 础 10 10 10 10 柱、墙、 梁 7 5 7 5 2 标高 层 高 ±9 ±5 ±9 ±5 全 高 ±25 ±25 ±25 ±25 3 截面尺寸 基 础 + 13、- 8 + 13、- 8 +13、 -8 + 13、 -8 柱、墙、 梁 + 7.-4 + 4 + 7、-4 + 4 每 层 4 4 4 4 4 柱、墙垂直度 全 高 15 25 15 25 5 表面 度 平 整 7 7 7 7
