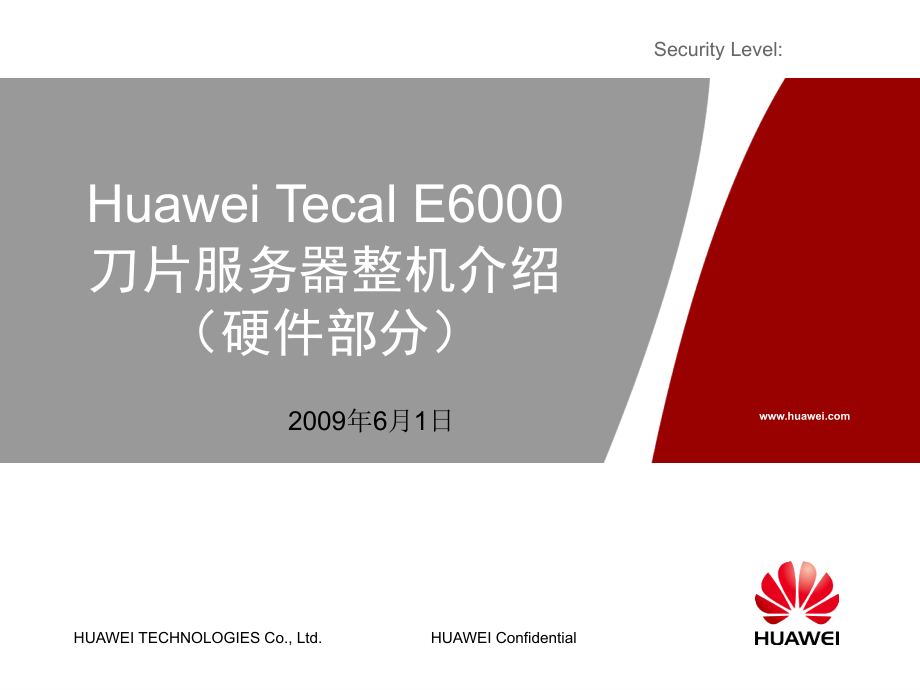

HuaweiTecalE6000刀片服务器整机介绍硬件部分解析.pptx

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,HUAWEI TECHNOLOGIES Co.,Ltd.,Page,#,HUAWEI Confidential,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Content Page Title,35-40pt,Color:R153 G0 B0,Corporate Font:,FrutigerNext LT Medium,Font to be used by customers and partners:,Arial,Content Page Text,:,28-30pt,Bullets level 2-5,20-30pt,Color:Black,Corporate Font:,FrutigerNext LT Medium,Font to be used by customers and partners:,Arial,HUAWEI TECHNOLOGIES CO.,LTD.,Page,#,单击此处编辑母版标题样式,Huawei Confidential,Slide title,:32-35pt,Color:R153 G0 B0,Corporate Font:,FrutigerNext LT Medium,Font to be used by customers and,partners:,Arial,Slide,t,ext,:20-22pt,Bullets level 2-5,:,18pt,Color:Black,Corporate Font:,FrutigerNext LT Medium,Font to be used by customers and,partners:,Arial,The following nine groups of colors are an example of how our design colors can be used,please take note that you should only use one design color group per slide.,For specific usage details,refer to the“Typesetting Standard”.,Top right corner for field-mark,customer or partner logotypes.,-,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Content Page Title,35-40pt,Color:R153 G0 B0,Corporate Font:,FrutigerNext LT Medium,Font to be used by customers and partners:,Arial,Content Page Text,:,28-30pt,Bullets level 2-5,20-30pt,Color:Black,Corporate Font:,FrutigerNext LT Medium,Font to be used by customers and partners:,Arial,Huawei Tecal E6000,刀片服务器整机介绍,（硬件部分）,Page,2,Tecal E6000,刀片服务器机箱外观,指标项,说明,尺寸（长,x,宽,x,高）,846mm x 482.6mm x 353mm,重量,空框重量：,35 KG;,满配重量：,138 KG,Page,3,Tecal,E6000,整机,基于低能耗、高性能、易管理、高可靠、定制化架构设计：,19,英寸标准、,8U,机箱；,10,个刀片槽位，,6,个交换槽位；,双星型交换背板，交换容量,1.65Tbps,；,9,个独立插拔的风扇模块，,N+1,冗余；,6,个,1600W AC,电源模块，支持,N+N,和,N+1,冗余；,2,个机框管理模块，,1+1,冗余；,支持一柜五框；,冗余管理模块,刀片,热插拔风扇模块,热插拔电源模块,冗余交换模块,Page,4,BH620,刀片,基于,Intel Nehalem-EP,平台；,12,个,DDR3,内存插槽，最大支持,96G,；,4,个,2.5 SAS/SATA,，支持,RAID0/1/10/5,；,支持,256M RAID Cache,，选配,BBU,电池模块；,4,个,2.5,热插拔硬盘,板载,2,个,GE,，采用,BCM5715s,；,2,个,PCIe 8x,扩展卡，支持扩展,GE,、,FC,、,SAS,、,10GE,、,20G IB,等；,刀片、硬盘支持在线热插拔；,业界领先的高性能计算刀片：,2,个,Nehalem 95W,处理器,12,个,DDR3,内存插槽,2,个,PCIe 8x IO,扩展卡,SAS RAID,扣卡,Page,5,MM610,机框管理模块,10/100M,管理网口,基于,IPMI 2.0,的带外机框管理模块，,1+1,冗余，支持,IPMI,、,SOL,、,KVM Over IP,、虚拟媒体等；,RS232,管理串口,Page,6,Tecal E6000,交换平面,高可靠无源背板，提供,3,个冗余的交换平面，背板交换容量,1.65Tbps,；,A,平面（,A1+A2,）提供,1x Serdes,到,10,个刀片槽位；,B,平面（,B1+B2,）提供,4x Serdes,到,10,个刀片槽位；,C,平面（,C1+C2,）提供,4x Serdes,到,10,个刀片槽位；,高速交换平面（,B/C,）兼容,Legacy,交换平面（,A,）；,Nehalem,MCH/IOH,Nehalem,Fabric A Plane,X4,PCIe,Fabric,B Plane,X8,PCIe,Fabric,C Plane,X8,PCIe,Fabric A1,Ethernet Switch,Fabric A2,Ethernet Switch,Fabric B1,IO Switch,Fabric B2,IO Switch,Fabric C1,IO Switch,Fabric C2,IO Switch,Blade 1,Nehalem,MCH/IOH,Nehalem,Fabric A Plane,X4,PCIe,Fabric,B Plane,X8,PCIe,Fabric,C Plane,X8,PCIe,Blade 10,1x,1x,4x,4x,4x,4x,外部,接口,背板,。,Page,7,NX110,交换模块,无阻塞千兆以太网交换；,面板提供,8,个,10/100/1000M Base-T,接口；,提供,10,个,1000M Base-BX,，分别到,10,个刀片；,1,个,1000M Base-BX,互连通道，用于主备交换网之间互连；,8,个,Uplink,上行接口,集成,L2 GE,交换模块：,10,个,Downlink,下行接口,1,个,Interconnect,互连接口,GE,交换扣板,RS232,管理串口,Page,8,NX910 GE,直通模块（电口）,面板提供,10,个,1000M Base-T,接口；,背板提供,10,个,1000M Base-BX,，分别到,10,个刀片；,配置,6,个,NX910,时，整框最大提供,60,个,GE,电口；,10,个,Uplink,上行接口,无阻塞,GE,直通模块，用于将刀片,GE,接口直接引出：,10,个,Downlink,下行接口,说明：,面板,GE,接口只支持,1000M Base-T,，不支持,10/100M,；,Page,9,Tecal E6000,刀片服务器机箱爆炸图,1,机箱,2,服务器刀片,3,MM,模块,4,交换模块,5,电源模块,6,风扇模块,Page,10,Tecal E6000,刀片服务器正视图,服务器刀片,管理模块（,MM,模块）,Page,11,Tecal E6000,服务器刀片,BH620,1,电源按钮,/,指示灯,2,状态指示灯,3,UID,（,unit identification light,）按钮,/,指示灯,4,KVM,高密接口,5,硬盘,Active,指示灯,6,硬盘,Fault,指示灯,7,硬盘扳手,8,硬盘,9,刀片扳手,10,弹片,指示灯名称,含义,颜色,说明,状态指示灯,服务器刀片的健康状态指示灯,红色、绿色,灯灭：未上电。,绿灯亮：正常工作。,红灯闪烁：告警。,UID,按钮,/,指示灯,定位指示灯,蓝色,灯灭：处于非激活状态。,灯亮：处于激活状态。,灯闪烁：服务器刀片在被远程监控。,硬盘,Active,指示灯,硬盘状态指示灯,绿色,灯灭：硬盘处于非活动状态。,灯闪烁：硬盘处于读写状态。,灯常亮：硬盘处于长时间的读写状态。,硬盘,Fault,指示灯,硬盘状态指示灯,黄色,灯亮：硬盘丢失或硬盘故障。,灯闪烁：硬盘告警。,灯灭：未上电或硬盘正常工作。,Page,12,Tecal E6000,管理模块（,MM,模块）,MM610,1,扳手,2,弹片,3,以太网接口,ETH0,4,COM,串口,5,ACT,指示灯,6,ALM,指示灯,指示灯名称,含义,颜色,说明,ALM,告警指示灯,红色、黄色,红灯长亮：紧急告警。,黄灯长亮：严重告警。,ACT,主备指示灯,绿色,绿灯以,1Hz,的频率闪烁：,MM610,处于启动状态。,绿灯以,4Hz,的频率闪烁：,MM610,处于备用状态。,绿灯常亮：主用,MM610,正常运行。,Page,13,Tecal E6000,刀片服务器后视图,1,、交换模块,2,、电源模块,3,、风扇模块,Page,14,Tecal E6000,刀片服务器模块槽位编号（后视图）,槽位类别,说明,交换模块,每个交换槽位都与,10,个服务器刀片槽位相连接。,提供,A,、,B,、,C,三个相互独立的交换平面；其中，,A1,和,A2,槽位交换模块组成,A,交换平面；,B1,和,B2,槽位交换模块组成,B,交换平面；,C1,和,C2,槽位交换模块组成,C,交换平面。,A1,和,A2,、,B1,和,B2,、,C1,和,C2,槽位具有冗余或主备关系，具体由用户定义。,A1,、,A2,为,PCIe x1,交换平面，可支持,GE,交换模块（如,NX110,）；,B1,、,B2,、,C1,、,C2,为,PCIe x4,高速交换平面，可支持,10GE,和,20G InfiniBand,交换，同时向下兼容,GE,交换模块。,电源模块,6,个电源模块按从左至右、从上至下顺序编号。,可根据服务器刀片的个数来配置电源模块数量。因此，当电源模块没有满配时，建议用户按电源槽位编号的顺序安装电源模块。,风扇模块,9,个风扇模块按从左至右、从上至下顺序编号。,Page,15,Tecal E6000,交换模块,NX110/NX910,GE,交换模块,GE,直通模块,Page,16,Tecal E6000,交换模块,NX110/NX910,1,千兆以太网口,2,系统串口,指示灯名称,含义,颜色,说明,Link,指示灯,网口连接状态指示灯,绿色,正常状态为灭。,长亮：表示网口已正常连接。,灭：表示网口没有连通。,Active,指示灯,网口数据传输状态指示灯,橙色,闪烁表示有数据正在传输。,Page,17,Tecal E6000,刀片服务器电源模块,1,运行状态灯,名称,颜色,状态,说明,运行状态灯,绿色、红色双色灯,灭,没有电源输入。,绿灯长亮,正常工作。,绿灯闪,正在请求激活。,红灯闪,故障告警。,*单个电源额定功率：,1600W/220V;900W/110V,Page,18,Tecal E6000,刀片服务器风扇模块,1,运行状态灯,名称,颜色,状态,说明,运行状态灯,红色灯,灭,没有电源输入,/,正常工作。,红灯长亮,故障告警。,Page,19,Tecal E6000,刀片服务器整机环境指标,指标项,说明,温度,运行系统环境温度：,+10,+35,（长期）、,5,+40,（短期）,存储系统环境温度：,-40,+65,湿度,工作湿度：,8%,80%,（无冷凝）,非工作湿度：,5%,95%,（无冷凝）,工作海拔高度,3000m,。当高度高于,3000,米时，工作温度降低频率为,1C/900,米。,振动,5,10Hz,，,5mm,（峰值）,10,100Hz,，,1m/s2 0.1oct/min,每轴向,1,个循环扫频，共,3,轴向。,冲击,半正弦波，峰值加速度：,2g,11ms,每个面,100,次，,3,轴向,噪音,25 Ambient Temp:noise 78dB,；,max 87dB,认证标准,CE,、,UL,、,FCC,、,RoHS,Page,20,Tecal E6000,机箱上架安装过程,Page,21,Tecal E6000,设备安装环境,项目,说明,机柜,遵从,IEC297,标准的宽,19,英寸、深,1000mm,机柜,说明,机柜周围需留出足够的空间，没有阻挡风扇、空调气流的障碍物，以保证机房空气流通和设备散热。,为了通风和便于设备维护，机柜放置时确保机柜前后门都要留有,800mm,的空间。,电源,6,路,100V AC,127V AC,或,200V AC,240V AC,，,9A,（最大），,50/60Hz,电源,环境温度,10,35,（,50,95,）,工作相对湿度,8%RH,80%RH,Page,22,Tecal E6000,滑道安装,步骤所示，将滑道水平放入规划的位置。,步骤所示，将滑道向两侧导槽拉伸，并使滑道的固定孔与机柜内侧导槽的安装孔对齐。,步骤所示，用螺丝刀拧紧固定滑道的,2,个螺钉。,安装滑道,5.,按照,步骤,1,和,步骤,2,安装另一侧的滑道。,6.,结束,Page,23,Tecal E6000,浮动螺母安装,步骤,1,所示，把浮动螺母的一端扣在机柜正面固定导槽背面的安装孔位下边沿。,步骤,2,所示，用浮动螺母安装条（发货时配备）牵引浮动螺母的上端扣在机柜正面固定导槽背面的安装孔位上边沿。,安装浮动螺母,-,结束,Page,24,Tecal E6000,机箱上架安装,将滑道和浮动螺母安装在规划好的位置上。,两个人从两侧将机箱抬起，慢慢搬运到安装机柜前。,步骤所示，在机柜正面将机箱沿滑道缓慢推入，并使机箱两侧安装弯角的安装孔与机柜导槽上的浮动螺母对齐。,步骤所示，拧紧安装弯角的固定螺钉，将机箱固定到机柜上。,安装机箱,-,结束,Page,25,Tecal E6000,机箱内组件安装过程,Page,26,Tecal E6000,服务器刀片安装过程,步骤,1,从防静电包装袋中取出服务器刀片。,步骤,2,步骤所示，将服务器刀片上标有“,TOP”,标识的一面朝上，沿着上下滑道平稳地垂直插入机箱，直至服务器刀片的定位销插入机箱背板上的插销定位孔。,步骤,3,步骤所示，确定扳手下端已扣到机箱横梁的扣位，闭合扳手，直至扳手上端扣入弹片。安装后的效果图右图所示,Page,27,Tecal E6000,交换模块安装过程,步骤,1,从防静电包装袋中取出交换模块。,步骤,2,如步骤所示，完全打开扳手，将标有“,TOP”,标识的一面朝上，沿插槽导轨平稳滑动插入，当定位销与机箱上的插销定位孔接触时停止向前滑动。,步骤,3,如步骤所示，确定扳手已同时扣到横梁扣位，向内用力挤压扳手，直至扳手内侧贴住面板,Page,28,Tecal E6000,管理模块安装过程,步骤,1,从防静电包装袋中取出,MM,模块。,步骤,2,向外水平拨开弹片，释放,MM,模块的扳手。,步骤,3,如步骤所示，将,MM610,上有扳手的一面朝上，沿着滑道平稳地水平插入机箱，直至,MM610,的定位销插入机箱背板上的插销定位孔。,步骤,4,如步骤所示，确定,MM610,扳手已扣住机箱定位销，闭合扳手，直至扳手右端扣入弹片。,Page,29,Tecal E6000,电源模块安装,步骤,1,、如步骤所示，将电源模块对准槽位缓慢推入，直至完全插入。,步骤,2,、如步骤所示，用螺丝刀拧紧电源模块右侧固定螺钉。,电源模块,数量,配置方案,1,2,3,4,6,*注：为保证电源效率充分利用，请根据配置电源数量按照配置方案位置安装电源。,Page,30,Tecal E6000,风扇模块安装,安装过程：,如,图所示，将有“,TOP”,标识的一面朝上，将风扇模块对准槽位缓慢推入，直至夹扣扣住槽位。,*注：,1,、在风扇模块未满配的情况下，请保证风扇按照对应刀片服务器就近位置安装。,2,、风扇安装需要保证竖列方向一组安装。,Page,31,Tecal E6000,交流电源线连接,Page,32,Tecal E6000,后视图走线示意,布线说明：,从,A1/B1/C1,三个槽位的交换模块和,PS1,、,PS4,电源模块出来的线缆从左侧布线；从,A21/B21/C2,三个槽位的交换模块和,PS2,、,PS3,、,PS5,、,PS6,电源模块出来的线缆从右侧布线,Page,33,Tecal E6000,故障诊断原则,故障诊断过程中需遵循以下原则。,先诊断外部，后诊断内部。,诊断故障时，应先排除外部的可能因素，如电源中断、对接设备故障等。,先诊断网络，后诊断网元。,根据网络拓扑图，分析网络环境是否正常、互连设备是否发生故障，尽可能准确定位出是网络中哪个网元发生故障。,先高速部分，后低速部分。,从告警信号流中可以看出，高速信号的告警经常会引起低速信号的告警。因此在故障诊断时，应先排除高速部分的故障。,先分析高级别告警，后分析低级别告警。,分析告警时，首先分析高级别的告警，如紧急告警、严重告警，然后再分析低级别的告警，如轻微告警。,Page,34,Tecal E6000,故障诊断资源,指示灯,E6000,服务器各刀片或模块的运行健康状态，可通过观察其指示灯状态进行初步诊断。,服务器刀片、交换模块、,MM,模块指示灯的详细介绍请参见各模块的用户指南。,MM,模块命令行,通过,MM,模块提供的命令行（,MM,模块软件）为客户提供了设备监控、告警管理、健康状态等维护功能，可通过其命令工具实现对设备的故障诊断和日常维护。,有关,MM,模块命令行的使用，及常用功能的使用介绍，请参见,Tecal MM610,管理模块 用户指南,。,USM,软件,USM,软件是一款采用,B/S,架构的服务器设备管理软件，提供友好的,Web,图文操作界面，为用户提供了集中的设备管理功能、安全的信息传输和丰富的增值工具。,有关,USM,的安装、配置和各种诊断功能的详细介绍，请参见,Tecal USM,通用服务器管理 用户指南,及其联机帮助。,Thank You,
