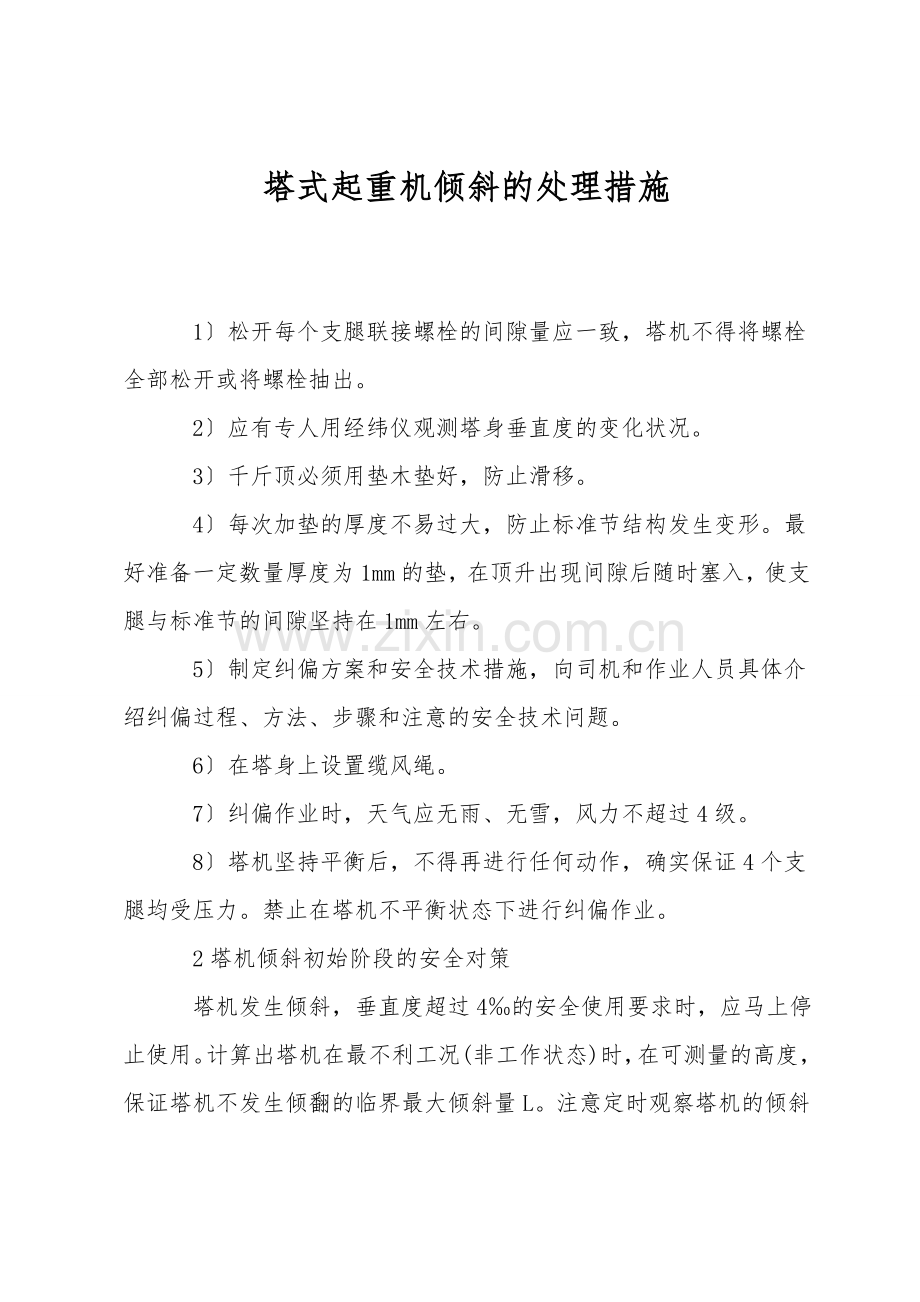

塔式起重机倾斜的处理措施

　　1〕松开每个支腿联接螺栓的间隙量应一致，塔机不得将螺栓全部松开或将螺栓抽出。
　　2〕应有专人用经纬仪观测塔身垂直度的变化状况。
　　3〕千斤顶必须用垫木垫好，防止滑移。
　　4〕每次加垫的厚度不易过大，防止标准节结构发生变形。最好准备一定数量厚度为1mm的垫，在顶升出现间隙后随时塞入，使支腿与标准节的间隙坚持在1mm左右。
　　5〕制定纠偏方案和安全技术措施，向司机和作业人员具体介绍纠偏过程、方法、步骤和注意的安全技术问题。
　　6〕在塔身上设置缆风绳。
　　7〕纠偏作业时，天气应无雨、无雪，风力不超过4级。
　　8〕塔机坚持平衡后，不得再进行任何动作，确实保证4个支腿均受压力。禁止在塔机不平衡状态下进行纠偏作业。
　　2塔机倾斜初始阶段的安全对策
　　塔机发生倾斜，垂直度超过4‰的安全使用要求时，应马上停止使用。计算出塔机在最不利工况(非工作状态)时，在可测量的高度，保证塔机不发生倾翻的临界最大倾斜量L。注意定时观察塔机的倾斜速度和倾斜量，并做好记录。倾斜量一旦达到0.5L，且持续倾斜时，则需采用拆塔等断然措施。
　　如果塔机暂不能马上停止使用，且偏斜量不大于0.25L时，可采用以下安全措施。
　　1〕在砼基础上增加压重块〔在发生倾斜的反方向上适当多放置一些〕，增加基础质量，降低塔机重心高度和减小e值。
　　2〕在塔机适当高度位置，增设附墙装置。
　　3〕在塔机适当高度位置设置缆风绳，防止塔机持续倾斜。

　2塔机倾斜纠偏
　　塔机倾斜停止后，为使塔机垂直度恢复到4‰之内，符合安全使用要求，则需对塔机进行纠偏。

　　1〕用垫木垫好千斤顶后，缓慢顶升，直到标准节与支腿间出现6mm的间隙量时，塞入一片(图1中1、2、3、4共4部分)垫片，此时，螺栓应无预应力，无余量。
　　2〕将铁鞋安装到另一侧需加垫的标准节主肢上，用垫木垫好千斤顶，松开螺栓到有13.5mm的间隙量，缓慢顶升千斤顶，直到标准节出现13.5mm的间隙量时，塞入三片垫片(6mm、6mm、1.5mm)。此时螺栓应无预应力，无余量。
　　3〕将铁鞋再安装在第一次顶升的标准节主肢上，加进余下的2片垫片(6mm、1.5mm)。
　　4〕将已加垫2个支腿的联接螺栓紧固到规定的预紧力后，再逐一松开另外一侧两个支腿的螺栓，支腿与标准节间如有间隙出现，则按间隙量加垫后再将螺栓紧固好。
　　5〕利用相似三角形原理，计算出在塔机支腿上所需加垫的厚度。
　　6〕依据支腿截面形状，对需顶升的2个支腿准备6片轮廓尺寸略大于截面形状的垫片，其中4片厚6mm，2片厚1.5mm。为能方便地将垫片塞入到标准节与支腿之间，可将每片垫片分解成4部分，如图1。
　　7〕制作顶升铁鞋如图2。铁鞋应能承负顶升载荷而不变形，能方便地安装在标准节主肢上且与标准节配合能提供足够的摩擦力。
　　8〕调整变幅小车位置或起吊一定量载荷，使塔机平衡，保证4个支腿受压力。
　　9〕将铁鞋安装在需加垫的一个标准节主肢上，将标准节联接螺栓松开一个垫厚(6mm)的间隙量。同时松开另一个需加垫支腿上的螺栓，使螺栓既无预应力，又无间隙量。
　　10〕用经纬仪检测塔身垂直度，塔机符合要求后，将所加垫用电焊与支腿点焊联接。
