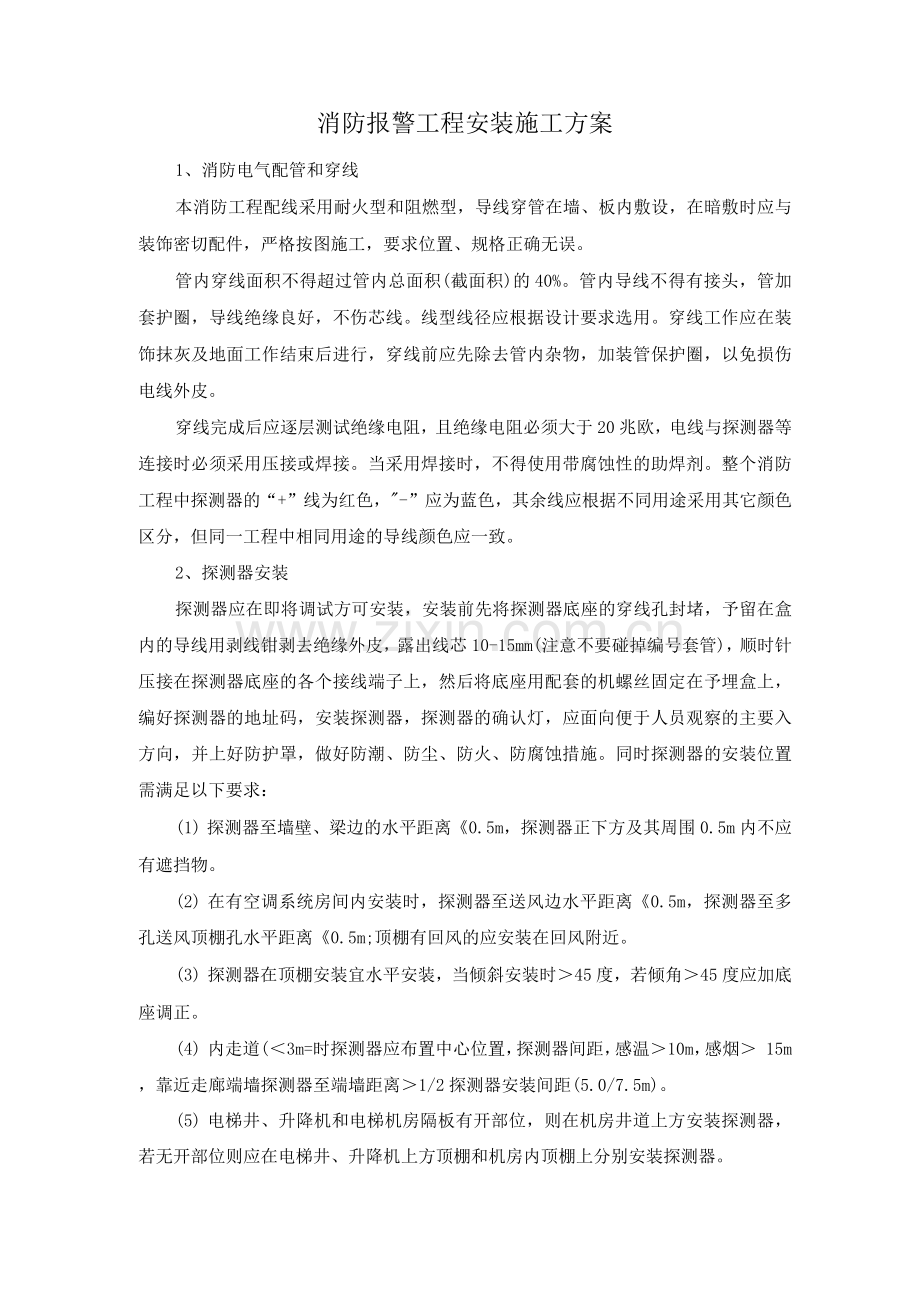

消防报警工程安装施工方案
1、消防电气配管和穿线
本消防工程配线采用耐火型和阻燃型，导线穿管在墙、板内敷设，在暗敷时应与装饰密切配件，严格按图施工，要求位置、规格正确无误。
管内穿线面积不得超过管内总面积(截面积)的40%。管内导线不得有接头，管加套护圈，导线绝缘良好，不伤芯线。线型线径应根据设计要求选用。穿线工作应在装饰抹灰及地面工作结束后进行，穿线前应先除去管内杂物，加装管保护圈，以免损伤电线外皮。
穿线完成后应逐层测试绝缘电阻，且绝缘电阻必须大于20兆欧，电线与探测器等连接时必须采用压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。整个消防工程中探测器的“+”线为红色，"-”应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致。
2、探测器安装
探测器应在即将调试方可安装，安装前先将探测器底座的穿线孔封堵，予留在盒内的导线用剥线钳剥去绝缘外皮，露出线芯10-15mm(注意不要碰掉编号套管)，顺时针压接在探测器底座的各个接线端子上，然后将底座用配套的机螺丝固定在予埋盒上，编好探测器的地址码，安装探测器，探测器的确认灯，应面向便于人员观察的主要入方向，并上好防护罩，做好防潮、防尘、防火、防腐蚀措施。同时探测器的安装位置需满足以下要求：
(1) 探测器至墙壁、梁边的水平距离《0.5m，探测器正下方及其周围0.5m内不应有遮挡物。
(2) 在有空调系统房间内安装时，探测器至送风边水平距离《0.5m，探测器至多孔送风顶棚孔水平距离《0.5m;顶棚有回风的应安装在回风附近。
(3) 探测器在顶棚安装宜水平安装，当倾斜安装时＞45度，若倾角＞45度应加底座调正。
(4) 内走道(＜3m=时探测器应布置中心位置，探测器间距，感温＞10m，感烟＞ 15m，靠近走廊端墙探测器至端墙距离＞1/2探测器安装间距(5.0/7.5m)。
(5) 电梯井、升降机和电梯机房隔板有开部位，则在机房井道上方安装探测器，若无开部位则应在电梯井、升降机上方顶棚和机房内顶棚上分别安装探测器。
3、手动报警按钮安装
(1) 安装高度为底层边距地面距离1.3m〜1.5m，且有明显的标志(相邻两个手报的最近步行距离应＜30m)。
(2) 按钮外接导线应《0.1m余量且端部有明显标志。
4、火灾报警控制器安装
(1) 落地式安装应垂直，不得倾余底边高出地坪0.1m〜0.2m。壁挂式应安装牢固，安装在轻质墙上应有加固措施，底边距地面高度＜ 1.5m。
(2) 引入控制器的电缆和电线，应符合以下的要求：配线应整齐，避免交叉，度应固定牢固；端子板不应随外界机械压力，导线端部应有回路标志，字迹清晰；端子极每个接线端接线＜2根；导线应有《0.2m余量，导线应绑扎成束，导线引入线穿线后应封堵。
(3) 控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。
(4) 控制器接地牢固，并有明显标志，报警器主电源保护开关不应采用漏电保护开关。
5、火灾自动报警系统
(1) 工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管，且其线径不得小于25平方毫米。
(2) 工作接地与保护接地应严格分开。接地电阻值为：采用专用接地装置时接地电阻＞40,采用共用接地装置时，接地电阻不得A1Q。
(3) 当消防电子设备采用交流电供电时，设备外壳和金属支架应作保护接地，接地线与电气保护接地干线(PE线)相连接。
6、消防通讯设施安装
(1)通讯设备安装位置，偏差＞ 10mm，且端正，垂直偏差＞2mm。
(2 )机架应有明显可靠接地，直流、交流电流应分开敷设，不应绑扎在同一线束内。
7、火灾事故广播
火灾事故广播的扬声器设置在走道和大厅等公共场所，每个扬声器的额定功率不应小于3W,并且应能保证从一个防火分区的任何部位到最近一个扬声器的距离不大于25米；走道内最后一个扬声器至走道末端的距离不应大于12.5米。火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。火灾应急广播的扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1. 5倍。
8、端子箱安装
(1) 设置在专用竖井内的端子箱，应根据设计要求的高度及位置，采用金属膨胀螺栓将箱体固定在墙壁上，(明装)管进箱内处应带好护，将干线电缆和支线分别引入。
(2) 剥去电缆绝缘层和导线绝缘层，使用对讲机，两人分别在线路两端逐根核对导线，并套好号码管。
(3) 将导线留有一定长度的余量，然后绑扎成束，分别设置在端子板两侧；左侧为控制中心引来的干线，右侧为火灾探测器及其设备的控制线路，在压接线前应再次摇测绝缘值。
(4) 原则上先压接以中心引来的干线，后压接火灾探测器的线路。
