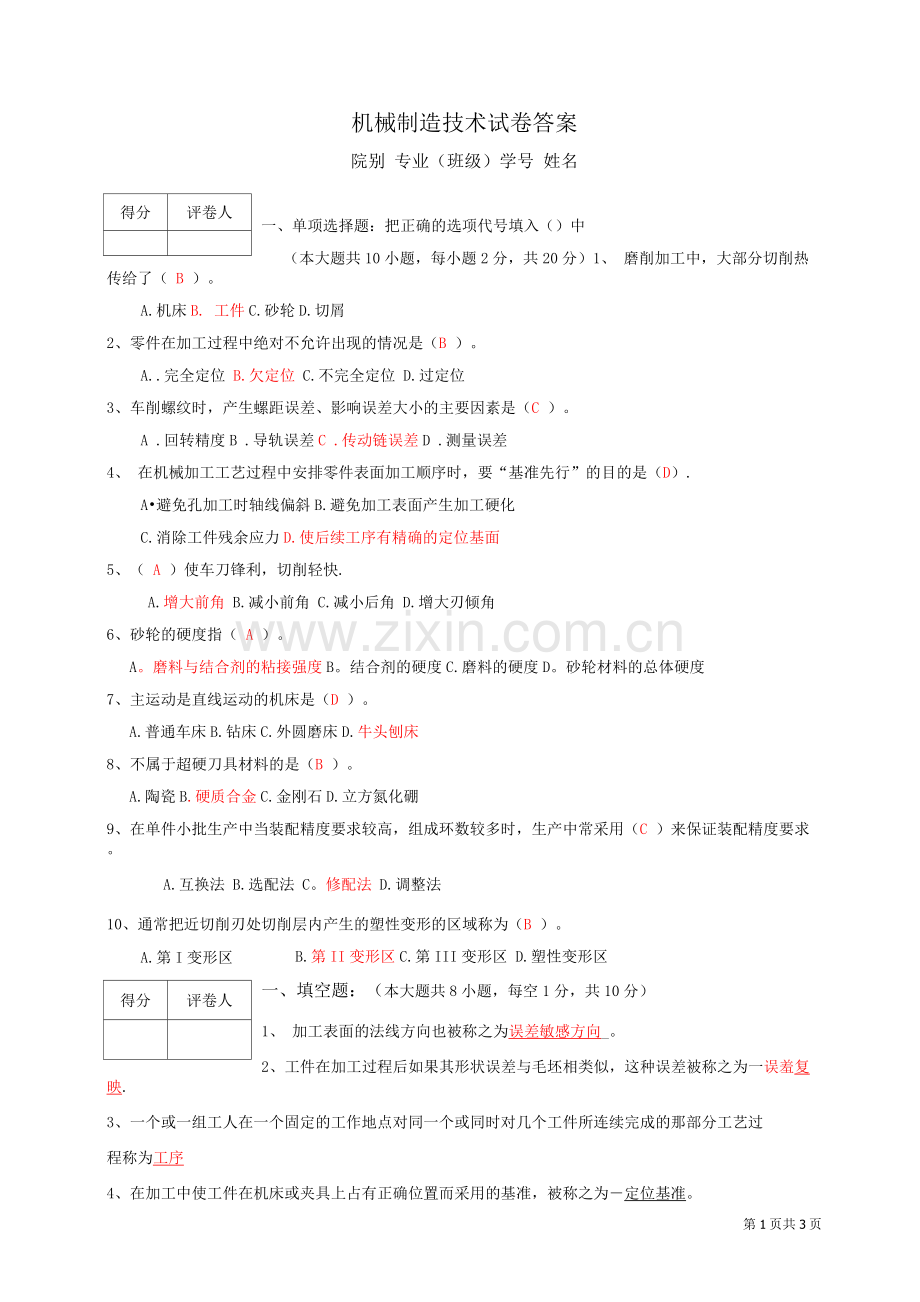

机械制造技术试卷答案
得分
评卷人

院别 专业（班级）学号 姓名
一、单项选择题：把正确的选项代号填入（）中
（本大题共10小题，每小题2分，共20分）1、 磨削加工中，大部分切削热传给了（ B ）。
A.机床B. 工件C.砂轮D.切屑
2、零件在加工过程中绝对不允许出现的情况是（B ）。
A..完全定位 B.欠定位 C.不完全定位 D.过定位
3、车削螺纹时，产生螺距误差、影响误差大小的主要因素是（C ）。
A .回转精度B .导轨误差C .传动链误差D .测量误差
4、 在机械加工工艺过程中安排零件表面加工顺序时，要“基准先行”的目的是（D）.
A•避免孔加工时轴线偏斜B.避免加工表面产生加工硬化
C.消除工件残余应力D.使后续工序有精确的定位基面
5、（ A ）使车刀锋利，切削轻快.
A.增大前角 B.减小前角 C.减小后角 D.增大刃倾角
6、砂轮的硬度指（ A ）。
A。磨料与结合剂的粘接强度B。结合剂的硬度C.磨料的硬度D。砂轮材料的总体硬度
7、主运动是直线运动的机床是（D ）。
A.普通车床B.钻床C.外圆磨床D.牛头刨床
8、不属于超硬刀具材料的是（B ）。
A.陶瓷B.硬质合金C.金刚石D.立方氮化硼
9、在单件小批生产中当装配精度要求较高，组成环数较多时，生产中常采用（C ）来保证装配精度要求。
A.互换法 B.选配法 C。修配法 D.调整法
10、通常把近切削刃处切削层内产生的塑性变形的区域称为（B ）。
得分
评卷人

A.第I变形区
B.第II变形区C.第III变形区 D.塑性变形区
一、填空题：（本大题共8小题，每空1分，共10分）
1、 加工表面的法线方向也被称之为误差敏感方向_。
2、工件在加工过程后如果其形状误差与毛坯相类似，这种误差被称之为一误羞复映.
3、一个或一组工人在一个固定的工作地点对同一个或同时对几个工件所连续完成的那部分工艺过
程称为工序
4、在加工中使工件在机床或夹具上占有正确位置而采用的基准，被称之为―定位基准。
第1页共3页
5、 加工精度包括精度、精度和相互位置精度三个方面.
6、 切削用量是切削加工过程中_、进给量和—的总称。
7、在机械加工中，由于加工余量不均匀、材料硬度不均匀、夹紧力时大时小等原因引起的加工误差
属误差。
8、 在尺寸链中，除封闭环以外，其它所有环被称之为组成环
三、判断题（本大题共10小题，每题1分，共10分）
得分 评卷人 1、零件的表面粗糙度值越低，疲劳强度越高.
（ 5 ）
2、一把新刃磨刀具从开始切削至达到磨损限度所经过的总的切削时间称为刀具寿命.（x ）
3、 切削速度越高，则切削温度越高，刀具寿命越短。（x）
4、共件在夹具中定位，必须限制全部6个自由度。（x ）
5、 磨削加工,尤其是是磨削合金钢时,容易产生磨削烧伤。（5 ）
6、 分组选配法适于大批生产装配精度要求很高而组成环少的场合。（5 ）
7、 生产纲领是指导生产的主要技术文件。（x
8、 由于粗加工对精度要求不高，所以粗基准可多次使用.（ x ）
9、刀具的标注角度随着刀具的安装条件和进给量的大小变化而变化。（x ）10、零件的结构工艺性是指在满足使用要求的前提下，该零件制造的可行性和经济性。
（5 ）
得分评卷人 三、简答题：（本大题共3小题，每小题10分，共30分）
1、磨削加工的工艺特点是什么？主要应用在什么场合？（10分）
答：特点：1）精度高、表面粗糙度小；
2）有多切削刃、可实现微量切削；
3）磨削的切削速度高，磨削温度高；
4）砂轮有自锐作用；
5）磨削的径向力大
应用:磨削应用范围非常广泛，可加工铸铁、碳钢合金钢以及难加工的高硬度材料；可以加工外圆、内圆、平面、成形面、螺纹、齿形及刀具的刃磨.
2、简述积屑瘤的成因及其对加工过程的影响.（10分）
答：切削沿前刀面流动时，由于强烈的摩擦而产生粘接现象，使切屑底层金属粘接在前刀面形成滞流层，连续流动的切屑从滞留层流过时，在温度、压力适当的时候会与底层粘接在一起，粘接层堆积扩大就形成积屑瘤.
对加工的影响：1）使刀具实际前角增大，切削力降低2）影响刀具耐用度。积屑瘤稳定时代替刀具
第2页共3页进行切削，保护刀具，积屑瘤破碎时会加剧刀具磨损.3)使切入深度增大；4)使工件表面粗糙度变大。一般积屑瘤对粗加工有利，精加工时应避免
3、简述金属切削过程中切削热的来源。为了减小切削热、降低切削温度，通常可采取哪些撒施？
(10 分)
答：金属切削过程中的切削热的来源有以下三方面：
(1) 加工表面和已加工表面所发生的弹性变形或塑性变形产生的热量；
(2) 切悄与刀前面之间的摩擦而产生的热量；
(3) 工件与刀具后面之间的摩擦所产生的热量。
为减小切削热、手低切削温度，可采取以下措施：
(1) 合理选择切削用量、刀具材料及角度,以减小切削热量及利于散热；
(2) 应用冷却润滑液带走切削过程产生的热量，使切削温度降低；
同时冷却润滑液还能有效减小刀具与工件的摩擦，减小切削热量。
五、分析题：(本大题15分)
得分评卷人
某一轴类零件在车床上的装夹如图1(a)所示。图中：前顶尖为固定顶尖，后顶
尖为活动顶尖。问：车削工件外圆后出现如图1(b)、(c)、(d)的形状误差，试
分别分析出现图1 (b)、(c)、(d)形状误差的可能原因是什么？
答：b )机床头箱、尾座变形引起。
c) 工件刚度不足引起
得分
评卷人

六、计算题：(15分)
d) 5)床导轨对主轴回转轴c)平行度误差导致d)
如图2所示，加工轴上一键槽，要求键槽深度为mm.加工过程如下:
(1)车轴外圆至mm;
(2) 在铣床上按尺寸H铣键槽；
(3) 热处理；
(4) 磨外圆至mm，同时保证键槽深度为mm。
试确定工序尺寸H及其上下偏差要求画出尺寸链)。
(15 分)
解：建立如图尺寸链：
最终键槽深度A0为封闭环;车外圆的半径A1为减环;
磨外圆的半径A2为增环；铣键槽深H为增环
由：A0=A2+H -A1 有：
H=4+14 。 25-14=4.25mm
由 ES 0= ES2+ES H — EI1 有：
ESh = ES)+叫-明
=0.16—0。05—0。012
=0.098mm
由 EI0= E]2+EIH- Eq 有：
EIH = E0I + ES1 — EI2
=0+0-0。4=-0.4mm
所以 H=4。25+0。098/-0 4mm
图2
七:A0=4+0.16/-0
一J
1、
| i

tHl

A1=14.25 +
0/-0.05
A2=14 +0.012/+0.4
