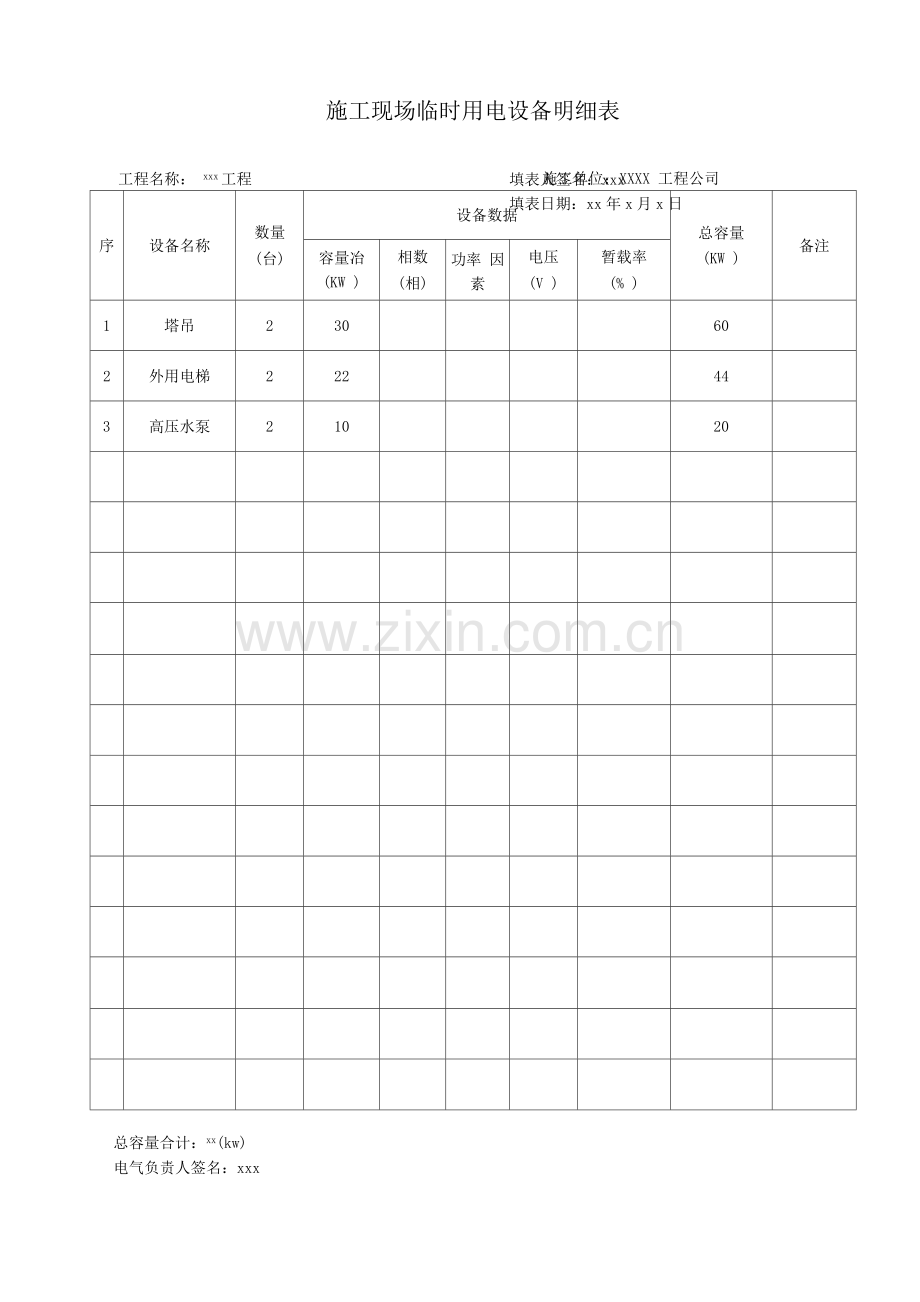

施工现场临时用电设备明细表
序
设备名称
数量
(台)
设备数据
总容量
(KW )
备注
容量冶
(KW )
相数
(相)
功率 因素
电压
(V )
暂载率
(% )
1
塔吊
2
30

60

2
外用电梯
2
22

44

3
高压水泵
2
10

20

工程名称： xxx工程
施工单位：XXXX 工程公司

填表人签名：xxx
填表日期：xx年x月x日
总容量合计：xx(kw)
电气负责人签名：xxx
施工现场临时用电验收表
工程名称
XX工程
施工单位
XXXX 工程公司
项目负责人
XXX
分包单位
XX公司
分包负责人
XXX
施工执行标准及编号《施工现场临时用电安全技术规范》（JGJ46-25）
序
号
检查
项目
检查内容与要求
实测实
量实查
验收
结果
一
外电
防护
小于安全距离时，防护措施应符合要求，封闭严密
封闭严密
合格
二
线 路 架 设
采用TN--S系统，工作接地符合规范要求，专用保护零线的截面不小于工作零线 的截面。与电气设备相连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线， 且为绿/黄双色线。保护零线与工作零线不混接
符合要求
合格
按施工平面设计布置，按规定架空敷设，架空线路最大弧垂与施工：现场地面最 小垂直距离4m。禁止与金属物（脚手架）直接缠绕，无拖地现象，电缆采用五芯 电缆，埋地符合要求
符合要求
合格
线杆、横担设置牢固，线间用绝缘隔开，禁止使用金属裸线作绑线。线径合理， 无破皮老化
符合要求
合格
三
配 电 开 关 箱
采用三级配电二级漏电保护，末级开关箱有漏电保护，且漏电保护参数匹配，实 行一机一闸一漏一箱
符合要求
合格
开关箱、锁、防雨、安全标志、编号齐全，安装位置恰当、整齐，方便操作，周 围无杂物
符合要求
合格
箱内电器设施完整、有效，参数与设备匹配，配电布置合理，并有标记
符合要求
合格
箱体采用金属箱，底板用绝缘板或金属板，不允许用木板
符合要求
合格
保险丝参数适当，严禁用铜（铁）线代替
参数适当
合格
四
现 场 照
明
照明与动力线路分开，有专用回路，有漏电保护
有漏电保 护
合格
灯具金属外壳作接零保护，室内线路及灯具安装高度大于2.4m，低于2.4m采用 安全电压供电
符合要求
合格
特殊场所应使用安全电压，潮湿作业使用24V以下安全电压
符合要求
合格
五
用电
管理
有专项临时用电施工组织设计，内容齐全。有施：仁用电定期检查及 电工巡视检查，有维修、检查记录
有施工组
织设计，记
录齐全。
合格
有接地、防雷接地电阻测试记录，参数符合要求
符合要求
合格
六
设备
用电设备完好，线路、开关等和接地接零，符合安全技术要求
符合要求
合格
验收结论：
验收合格。
XX年X月X日
验收人
签名
总包单位
分包单位

XXX
XXX

监理单位意见：
符合安全要求，验收合格。
专业监理工程师：XXXXX年X月X日

电工巡视维修记录
电工姓名
XXX
值班时间
X时X分至X时
X分
供电方式
XXX
额定容量
XXX
序
号
巡视检查
项目
巡视检查内容
发现隐患
维修部位
1
工地附近高
压线防护
按防护方案进行防护并做到严密，安全可靠。

2
接地与接零 保护系统
工作接地、重复接地、保护零线正确、牢固可靠。 重复接地不少于3处。工作接地电阻不大于40, 重复接地电阻不大1。保护零线引出正确，并单 独敷设不作它用，采用绿/黄双色线其截面与工作 零线截面相同是相线的1/2

3
配电箱
开关箱
总配电箱中应在电源隔离开关的负荷侧装置漏电保 护器，并灵敏可靠。分配电箱设置正确并与开关箱 距离不大于30m。开关箱（一’机一闸一漏一箱）漏 电保护装置在设备负荷侧，灵敏可靠，并距离设备 不大于3m。固定电箱安装位置正确，高度在 1. 3 — 1. 5m。移动电箱安装高度在0. 6 — 1. 5m。 电箱底进出线，不混乱，箱内无杂物，有门有锁， 有防雨措施。闸具齐全完好
电箱底进 出线混乱
重新整理 电线，顺直 美观。
4
现场 照明
现场照明回路有漏电保护器，并灵敏可靠。灯具金 属外壳已做接零保护。室内灯具安装高度大于 2. 4m，低于2. 4m使用安全电压供电。手持照明 灯具使用36V以下照明

5
配电
线路
电线无老化、破皮，有线路过道保护。并在电杆上 用横担固定，绝缘子分档架设。架空线路架在专用 电杆上，严禁架在树木、脚手架上。架空线路符合 规范要求并已使用五芯电缆架设或埋地并符合要求

6
电器
装置
闸具、熔断器参数与没备容量匹配，没有用其他金 属丝代替熔断丝。

7
变配电 装置
露天变压器设置符合规定要求，配电间符合规范要 求，并有可靠安全的防护措施，及正确悬挂警告标 志，门应朝外开，有锁。变配电室内不得堆放杂物， 并没有消防器材。发电机组及其配电室内严禁存放 贮油桶，发电机设有短路、负荷保护

8
其他
除以上内容发现的其他隐患

填表说明：
电工巡视维修记录单独组卷。由值班电工每日填写，每本填写完后交资料员存档。
接地电阻测试记录表
序
检测位置或
设备名称
工作接地电阻(。)
保护接地电阻
(Q)
重复接地电阻
(Q)
防雷接地电阻
(Q)
规范值
测试值
规范值
测试值
规范值
测试值
规范值
测试值
1
变压器
<4
0.13
<10
0.12
<10
0.14
<10
0.14
2
电机
<4
0.11
<10
0.12
<10
0.12
<10
0.12

测试日期
XX年X月乂日
仪器名称
ZC-8
自编号
XX
天气
睛
测试电工及证号
XX
工程名称：XXX工程
施工单位：XXXX 工程公司

电气线路绝缘强度测试记录
工程名称
XXX工程
分项工程名称
建筑物照明通电试运行
施工单位
XXXX 工程公司
工作电压
10V
测量时温度
23 °C
设备线路 名称
A-B
B-C
C-A
A-N
B-N
C-N
A-PE
B-PE
C-PE
N-PE

测试人员：
XXX
XXX 年X 月X 日
注：线路绝缘电阻应大于0.5M。
施工现场临时用电设备检查记录表
工程名称： XXX工程检查日期：XX年X月X日（星期 ） 天气：X（晴、阴、雨）编号：XXX
\项目
设备名称
电机数据
绝缘电阻
接地（零）线
防雷接地电 阻（。）
漏电开关
外绝缘层 检查
功率
(KW )
相数（相）
电压（V ）
绕组对
壳（M
。）
相间（M
。）
接地（零） 线电阻
（。）
截面积
（mm2 ）
动作时间
（S）
动作电 流（mA ）
电力变压器
630
3
4
5
4
0.22
8
0.1
0.18
5
合格

兆欧表型号：ZC25B
电压：25 V
检查电工签名：XXX
电气负责人签名：XXX
XX年X月乂日
注：绝缘电阻＞0.5M。，接地（零）电阻＜4。，防接地电阻＜10。
移动及手持电动工具定期绝缘电阻测验记录表
单位名称

工作电压
220 〜380
评定
结论

工程名称

仪表型号

绝缘电阻(MO )
问题及处理意见
设备名称

设备编号

测验日期

'回路编^
阻值
(MQ)
阻值
(MQ)
阻值
(MQ)
阻值
(MQ)
阻值
(MQ)
阻值
(MQ)
阻值
(MQ)
阻值
(MQ)
相别

AB

BC

CA

AO

BO

CO

A地

B地

注:施工现场移动电具及手持电动工具应半年测试一次。测试合格后贴上标签，方可使用。
测试负责人：检测人：安全员：年 月 日（上半年）
测试负责人：检测人：安全员：年 月 日（下半年）
