门窗钢付框安装及查收规程
1总则
为保证门窗安装施工的进度不影响后期作业，做到技术先进，经济合理，安全靠谱，特拟订本规程。
本规程合用于门窗钢付框的安装与查收。
2付框质量要求
资料
为保证承重结构的承载能力和防备在必定条件下出现脆性破坏，应依据结构
形式、洞大小等要素综合考虑，采纳材质为Q235壁厚不小于的钢材，钢材应经过冷镀锌办理（若有特别要求进行热镀锌办理），镀锌层厚度不小于25 Mm，并在焊接以后焊缝部位做防锈办理。
焊接采纳的焊条，应切合现行国家标准《碳钢焊条》GB/T5117。
质量要求
焊缝质量等级应切合现行国家标准《钢结构工程施工质量查收规范》GB50205的规定。
尺寸误差
尺寸同意误差按表 1规定。
表1尺寸同意误差单位：
mm
项目
尺寸范围
误差值
付框高度、宽度
< 20
+
> 20
+
付框对边尺寸之差
< 20
<
> 20
<
付框对角线尺寸之差
< 20
<
> 20
<
付框的外形尺寸应包含预留洞与待安装窗框的空隙及墙体饰面资料的厚度。

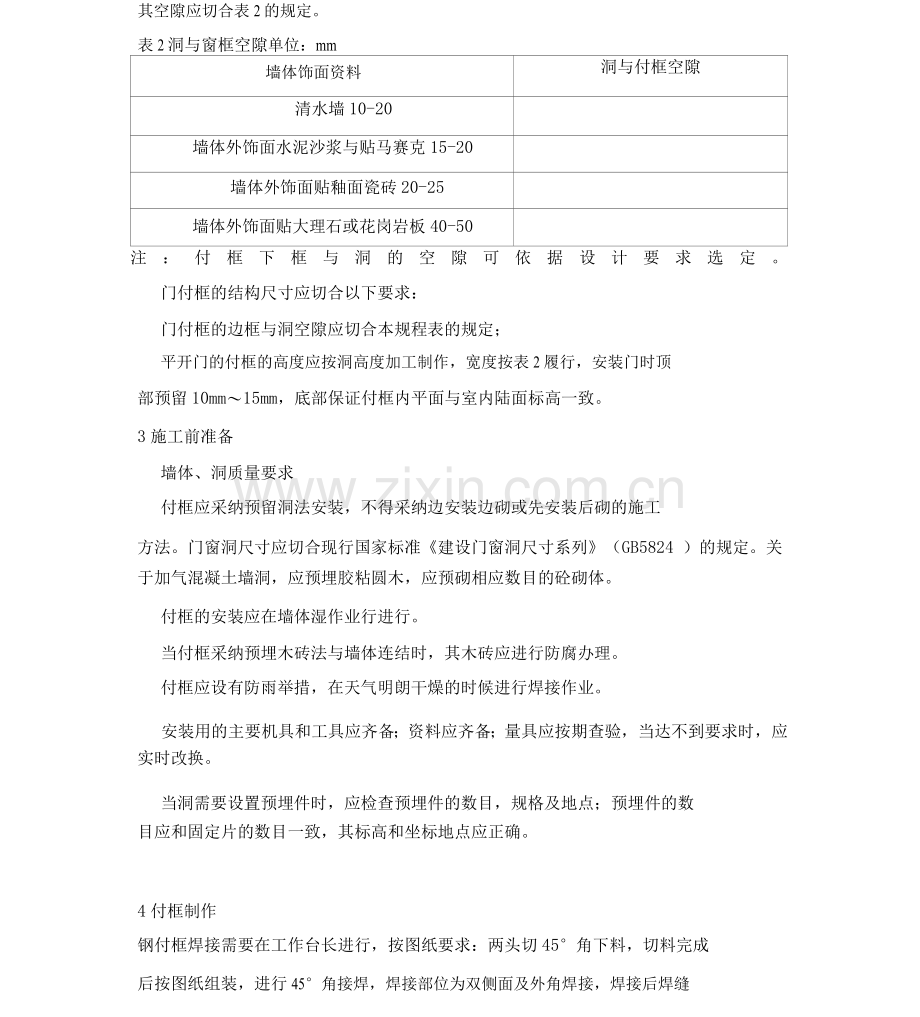

其空隙应切合表2的规定。
表2 洞与窗框空隙单位：mm
墙体饰面资料
洞与付框空隙
清水墙10-20

墙体外饰面水泥沙浆与贴马赛克15-20

墙体外饰面贴釉面瓷砖20-25

墙体外饰面贴大理石或花岗岩板40-50

注：付框下框与洞的空隙可依据设计要求选定。

门付框的结构尺寸应切合以下要求：
门付框的边框与洞空隙应切合本规程表的规定；
平开门的付框的高度应按洞高度加工制作，宽度按表2履行，安装门时顶
部预留10mm〜15mm，底部保证付框内平面与室内陆面标高一致。
3施工前准备
墙体、洞质量要求
付框应采纳预留洞法安装，不得采纳边安装边砌或先安装后砌的施工
方法。门窗洞尺寸应切合现行国家标准《建设门窗洞尺寸系列》（GB5824 ）的规定。关于加气混凝土墙洞，应预埋胶粘圆木，应预砌相应数目的砼砌体。
付框的安装应在墙体湿作业行进行。
当付框采纳预埋木砖法与墙体连结时，其木砖应进行防腐办理。
付框应设有防雨举措，在天气明朗干燥的时候进行焊接作业。
安装用的主要机具和工具应齐备；资料应齐备；量具应按期查验，当达不到要求时，应实时改换。
当洞需要设置预埋件时，应检查预埋件的数目，规格及地点；预埋件的数
目应和固定片的数目一致，其标高和坐标地点应正确。
4付框制作
钢付框焊接需要在工作台长进行，按图纸要求：两头切45°角下料，切料完成
后按图纸组装，进行45°角接焊，焊接部位为双侧面及外角焊接，焊接后焊缝
部位补刷两遍银粉漆或防锈漆，在安装窗框前内角打玻璃胶进行密封。（见图1）

7工
图1：钢付框45°对接焊
5付框安装
付框安装工序
工序：付框找中段 —装固定片 —洞找中段 —,付框进洞
►- P
调整定位 与墙体固定填补弹性资料洞抹灰
清理沙浆
固定片的安装应切合以下要求；
应先检查钢付框焊接质量，并确认无误后，再安装固定片。
固定片的地点应距付框边150mm〜18mm ，固定片之间的间距应小于或
等于6mm （见图2）。

♦ >

图2固定片安装地点
应测出各窗中线，并应逐个做出标志。多层建筑，可从高层一次垂吊。
当付框装入洞时，其上下框中线应与洞中线对齐；付框的上下框四角及中横框的对称地点应用木楔或垫块塞紧作暂时固定；当下框长度大于时，此中央也应用木楔或垫块塞紧，暂时固定；而后应按设计图纸确立付框在洞墙体厚度方向的安装地点，并调整付框的垂直度、水平度，其同意误差应切合表3的
规定。
当付框与墙体固准时，应先固定上框，尔后固定边框，固定方法应切合以下要求；
混凝土墙洞应采纳射钉或塑料膨胀螺钉固定；
砖墙洞应采纳塑料膨胀螺钉或尼龙膨胀螺栓固定，其实不得固定在砖缝
处；关于陶粒砌筑洞，应采纳木螺钉将固定片固定在胶粘圆木上；
设有预埋铁件的洞应采纳焊接的方法固定，也可先在预埋件上按紧固件规
格打基孔，而后用紧固件固定；镀锌连结片（规格15*150* ）与钢付框连结方式有以下三种：
a、采纳中5*13铝拉铆钉进行铆接；
b、采纳中4*20镀锌自攻丝进行固定；
C、采纳焊接的形式进行固定；
假如结构洞与付框空隙过大，应采纳角钢或方钢进行二次连结，以保证付框安装强度。
表3 付框安装的同意误差单位：mm
项目
同意
误差
查验方法
付框两对角线长度差
20mm
< 20
+
用3m钢卷尺检查，量内角
>20
±
付框正、侧面的垂直度
< 20
+
用线坠，水平靠尺检查
>20
+
付框的水平度
< 20
±
用水平靠尺检查
>20
+
付框下横框的标高
+
用钢板尺检查，与基准线比较
付框竖向偏离中心、
+
用线坠，钢板尺检查

付框与洞之间的伸缩缝内腔应采纳闭孔泡沫塑料、发泡聚苯乙烯等弹性资料分层填塞，填塞不宜过紧。关于保温、隔声等级要求较高的工程，应采纳相应的隔热、隔声资料填塞。填塞后，撤掉暂时固定用木楔或垫块，其缝隙也应采纳闭孔弹性资料填塞。
门窗洞内外侧与付框之间缝隙应采纳水泥沙浆或麻刀白灰浆填实抹平，（洞抹灰成型面应保证与付框内平面是同一平面）。
6施工安全与安装后的付框保护
施工安全
施工现场成品及协助资料应堆放齐整、安稳，并应采纳防雨等安全举措。
安装付框时，应系好安全带。
应常常检查电动工拥有无漏电现象，当使用射钉枪时应采纳安全保护举措。
劳动保护，防火防毒等的施工安全技术，应按国家现行标准《建筑施工高处作业安全技术规范》（JGJ80）履行。
安装后的门窗钢付框保护
付框在安装过程中及工程查收前，应采纳防备举措，不得有严重破坏。
已装付框的洞，不得再作运料通道。
禁止在付框上安装脚手架、悬挂重物；外脚手架不得顶压在付框上。
立体交错作业时，付框禁止碰撞。
7 工程查收
在安装过程中，施工单位应按工序进行自检，在自检合格的基础上，应由验收部门进行抽检，检查数目按不一样规格、种类的橙数，各抽查5%，并均不该少于3樘。
付框安装的质量要求及其查验方法应切合表4的规定。
表4付框安装质量要求
项目
质量要求
付框表面
干净，平坦、无碰伤，型材无开焊断裂，镀锌厚度不小于25
m
付框与墙体连结
付框横平竖直，高低一致，固定片安装地点应正确、坚固，边
距＜ 150mm间距应＜ 5mm，付框与墙体应连结坚固，缝隙内应用弹性资料填嵌饱满，无裂痕，填塞资料与方法等应切合本
规定的要求
