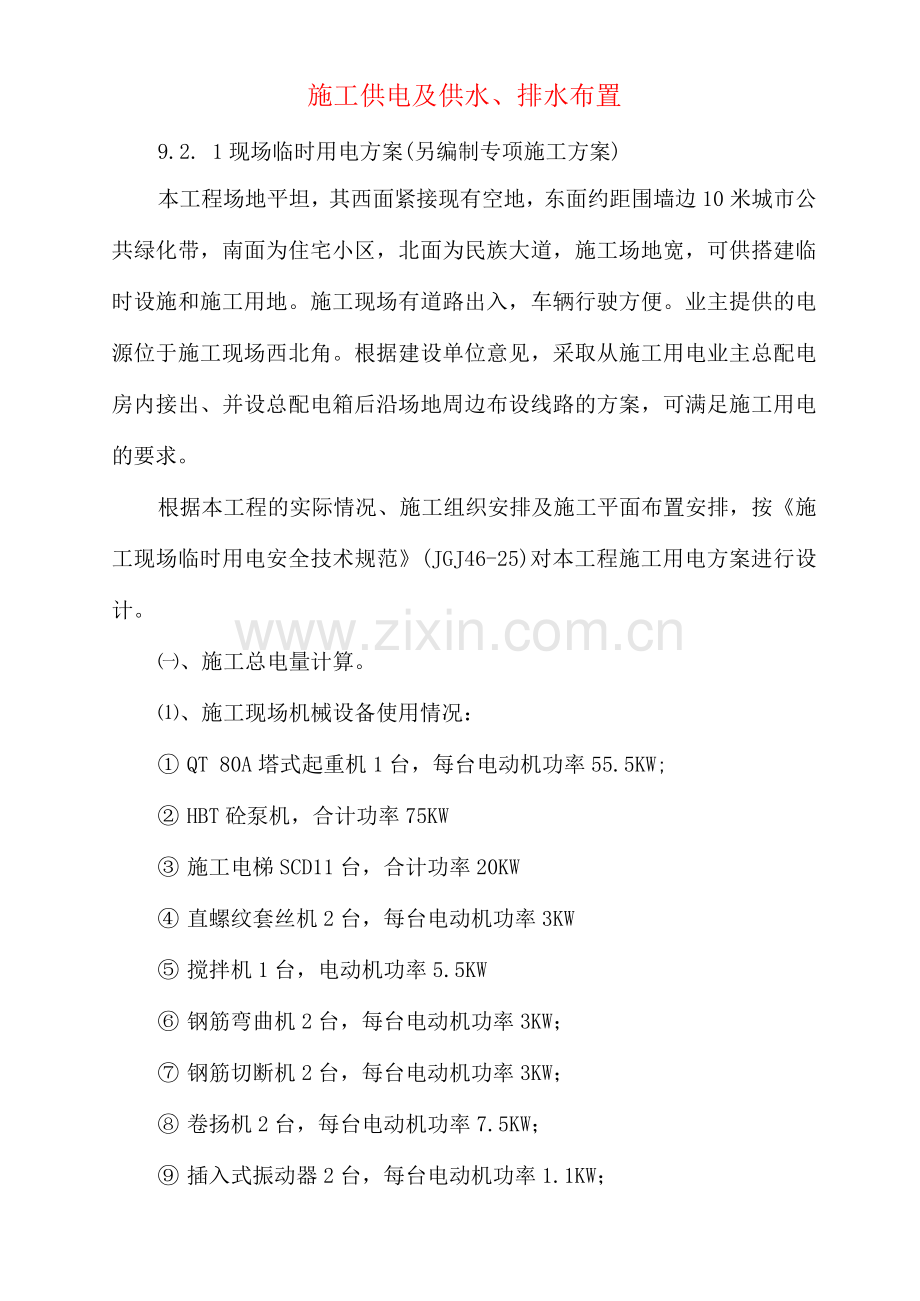

施工供电及供水、排水布置
9.2. 1现场临时用电方案(另编制专项施工方案)
本工程场地平坦，其西面紧接现有空地，东面约距围墙边10米城市公共绿化带，南面为住宅小区，北面为民族大道，施工场地宽，可供搭建临时设施和施工用地。施工现场有道路出入，车辆行驶方便。业主提供的电源位于施工现场西北角。根据建设单位意见，采取从施工用电业主总配电房内接出、并设总配电箱后沿场地周边布设线路的方案，可满足施工用电的要求。
根据本工程的实际情况、施工组织安排及施工平面布置安排，按《施工现场临时用电安全技术规范》(JGJ46-25)对本工程施工用电方案进行设计。
㈠、施工总电量计算。
⑴、施工现场机械设备使用情况：
① QT 80A塔式起重机1台，每台电动机功率55.5KW;
② HBT砼泵机，合计功率75KW
③ 施工电梯SCD11台，合计功率20KW
④ 直螺纹套丝机2台，每台电动机功率3KW
⑤ 搅拌机1台，电动机功率5.5KW
⑥ 钢筋弯曲机2台，每台电动机功率3KW；
⑦ 钢筋切断机2台，每台电动机功率3KW；
⑧ 卷扬机2台，每台电动机功率7.5KW；
⑨ 插入式振动器2台，每台电动机功率1.1KW；

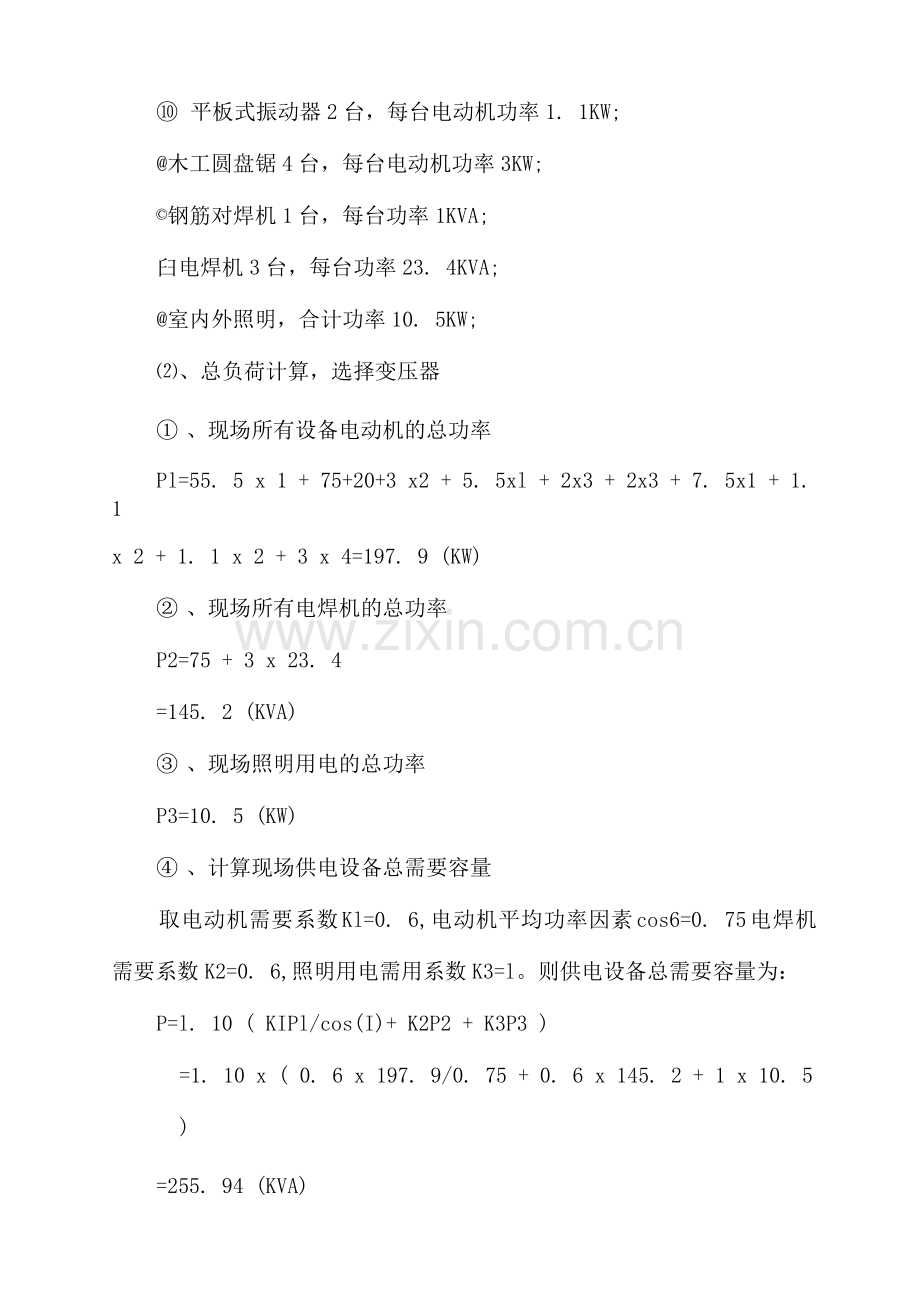

⑩ 平板式振动器2台，每台电动机功率1. 1KW;
@木工圆盘锯4台，每台电动机功率3KW;
©钢筋对焊机1台，每台功率1KVA;
臼电焊机3台，每台功率23. 4KVA;
@室内外照明，合计功率10. 5KW;
⑵、总负荷计算，选择变压器
① 、现场所有设备电动机的总功率
Pl=55. 5 x 1 + 75+20+3 x2 + 5. 5xl + 2x3 + 2x3 + 7. 5x1 + 1. 1
x 2 + 1. 1 x 2 + 3 x 4=197. 9 (KW)
② 、现场所有电焊机的总功率
P2=75 + 3 x 23. 4
=145. 2 (KVA)
③ 、现场照明用电的总功率
P3=10. 5 (KW)
④ 、计算现场供电设备总需要容量
取电动机需要系数Kl=0. 6,电动机平均功率因素cos6=0. 75电焊机需要系数K2=0. 6,照明用电需用系数K3=l。则供电设备总需要容量为：
P=l. 10 ( KIPl/cos(I)+ K2P2 + K3P3 )
=1. 10 x ( 0. 6 x 197. 9/0. 75 + 0. 6 x 145. 2 + 1 x 10. 5 )
=255. 94 (KVA)
变压器容量计算公式如下:
cos^
其中P0 ——变压器容量(kVA)；
1.05 功率损失系数；
cos© 用电设备功率因素，一般建筑工地取
0.75。
经过计算得到 P0 = 1.4 x 225.94 = 316.3kVA。
㈡、导线的选择
⑴、按导线的允许电流选择
I 总=£KP/ (V3 U 线 cos 巾)
= ( 0.6 x 197.9 + 0.6 x 145.2 + 1 x 10.5 )x 103/—(J3 x 380 x0.75)
=438(A)
由《建筑施工手册》第四版缩印本第2264页表34-44，选用150
2的BX型铜芯橡料线架空敷设，其持续容许电流470A> 324A满足要求。
⑵、按允许电压降选择
已知该段线路长约为L=1，允许电压损失&=5%, C=77，则导线截面为：
S=£PL%/ (Cs)
= ( 231.9 + 170.2 + 10.5 )x 1%-(77x5%)
=107 (mm2) <150mm2 (符合要求)
⑶、按机械强度选择
由《建筑施工手册》第四版缩印本第2263页表34-43得知，铜芯绝缘导线户外架空敷设时，其允许的最小截面为10mm2<150mm2（符合要求）。
故为同时满足上述三者要求，选用150mm2的BVR型铜芯橡料线架空敷设，即该路线为BLV（3x 150mm2 + 2 乂 75mm2 ）。
㈢、确定电源进线（总线）、总配电箱、分配电箱的位置及线路走向
⑴、确定电源进线、总配电箱的位置：
为便于施工现场的用电管理和电源总线、总配电箱就近的原则，总配电箱设于业主配电房附近的工地的西北角。
⑵、确定分配电箱的位置及线路走向：
根据建筑施工组织设计确定的用电设备、机械位置及电源进线的位置结合现场实际情况，主要的用电动力机械分布在场地的西侧和北侧，仓库等临设位于北侧和东侧。
现场施工临时用电按照三级配电、二级漏电保护的TN-S三相四线制供电系统进行用电管理，总配电箱必须装设漏电保护器（或漏电断路器），所有开关箱中也必须装设漏电保护器（或漏电断路器）。
配电箱、用电设备位置及线路走向等详见临时施工用电平面布置图，线路的敷设方式为绝缘导线专用电杆架空敷设。
㈣、接地装置及防雷装置
⑴、保护零线应做好重复接地与建筑物的公共接地以及地下室基
础钢筋网可靠连接，重复接地电阻不得大于10Q。所有用电设备和临时房屋设施必须设置保护接零。保护零线不得装设开关或熔断丝，不得作它用。
⑵、本工程由于使用塔吊可借其作为防雷设施，塔吊接地必须与主建筑的公共接地以及地下室基础钢筋网可靠连接，接地冲击电阻不得大于30Q。脚手架、上料井架必须安装避雷针(2米)并主建筑的公共接地以及地下室基础钢筋网可靠连接，重复接地冲击电阻不得大于30Q，以防雷击伤人。
㈤、用电防护及安全用电措施
本工程施工现场上方没有高压电线通过，地下没有高压电缆经过，没设有高压变压器，不需要做专门防护方案，安全防护技术要求及安全措施见本施组安全措施。
(六)、电气防火措施
(1) 、所有易燃、易暴及强腐蚀性物品必须加强管理，不得存储、放置在配电箱、开关箱、常用电机具附近。
(2) 、总配电箱、分配电箱及重要电器旁必须配备ABC类型的磷酸铵盐干粉灭火器，以防电器着火能及时扑灭。
(3) 、对现场各类人员分层次地进行用电安全和电气防火知识的教育培训，做好安全用电警示及标志，建立施工用电责任制、检查维修制，以及技术交底制度等，并做好所有相关的验收、检查、安装、使用、维护等工作。
现场临时供水设计
(1)施工用水简单地按水量较大的现浇砼工程考虑，工程总砼
量取5ms，砌砖量取20m3。
由 q1=k1x£(Q11xN11+Q12xN12) ^(T1xt)xk2^(8x36 )
取 K1=1.05,Q11=5m3,N11=20L/m3,Q12=20m3,N12=2L/m3,
T1=150, t=3, k2=1.5
得 q1=1.05 x( 5 x 20+20 x 2 )：(150x3)xL5：(8x36)
=15.8 (L/s)
(2 )施工机械用水量计算
施工机械用水简单的取用水量较大的对焊机及木工房机具考虑。
由 q2= k1x£( Q21 x N21+Q22 xN22)xk3-( 8 x 36 )
取 K1=1.05, Q21=6 台乂 24h=144 台乂^ N21=3L/台乂 h, Q22=6
台班，N22=20L/台班，k3=2
得 q2= 1.05 x ( 144 x 3+6 x 20 )x 2 ^( 8 x 36 )
=3.2 (L/s )
(3) 现场生活用水量计算
按 20 人计算，N3=40L/人 x 日，K3=1.3
q3=( 20 x 40 x 1.3 )^( 3 x 8 x 36 )=1.2 (L/s)
(4) 消防用水量计算
查表得 q5=15 (L/s)
因 q1+q2+q3=20.2>q5=15
故 Q 总=20.2 L/s
查表得D总=1mm （流速v=2.6m/s满足要求）
现场由DN150主干管接入后分为两根DN80的支线管进入场地，并在入处设一消防栓。
临时供水平面见施工平面布置图。
现场排水设置
现场排水设置详见“施工平面布置图”。
