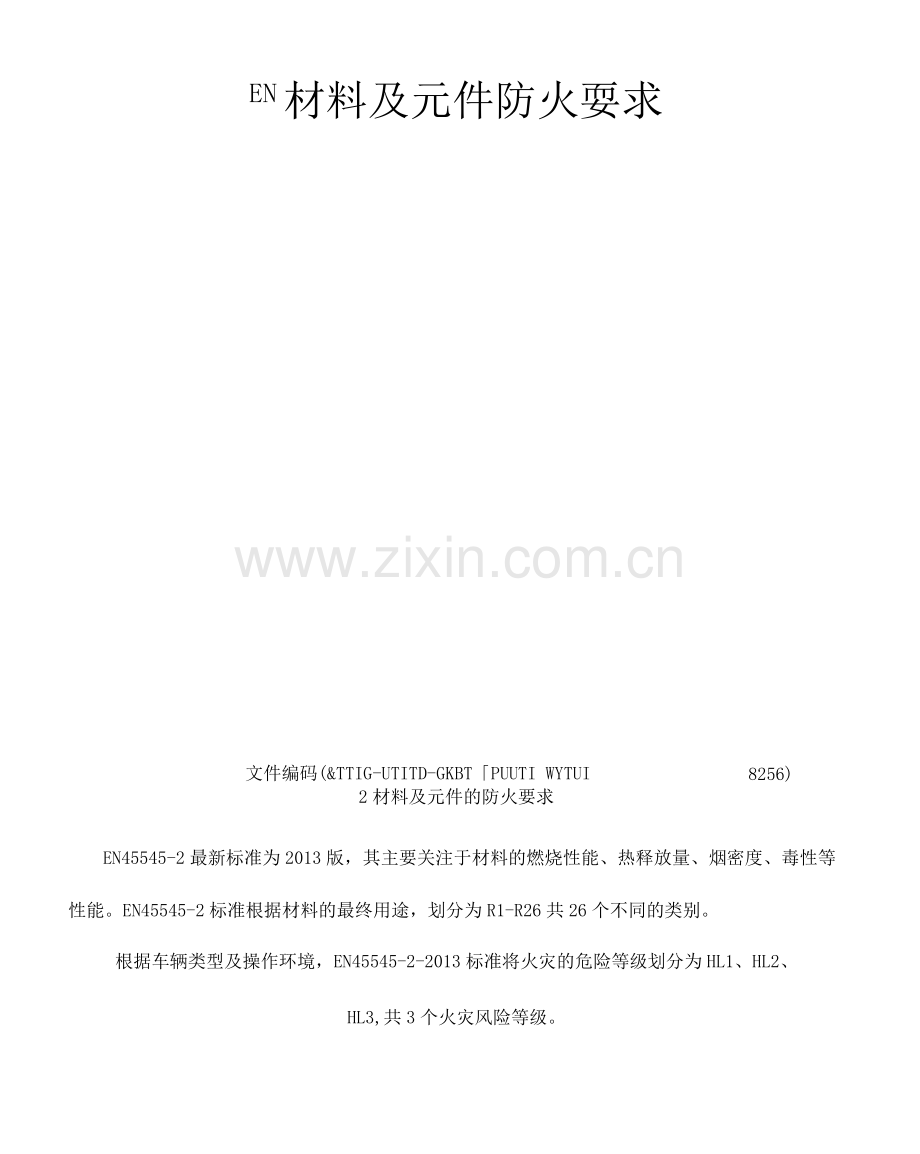

EN材料及元件防火耍求
8256)
文件编码(&TTIG-UTITD-GKBT「PUUTI WYTUI
2材料及元件的防火要求
EN45545-2最新标准为2013版，其主要关注于材料的燃烧性能、热释放量、烟密度、毒性等性能。EN45545-2标准根据材料的最终用途，划分为R1-R26共26个不同的类别。
根据车辆类型及操作环境，EN45545-2-2013标准将火灾的危险等级划分为HL1、HL2、
HL3,共3个火灾风险等级。

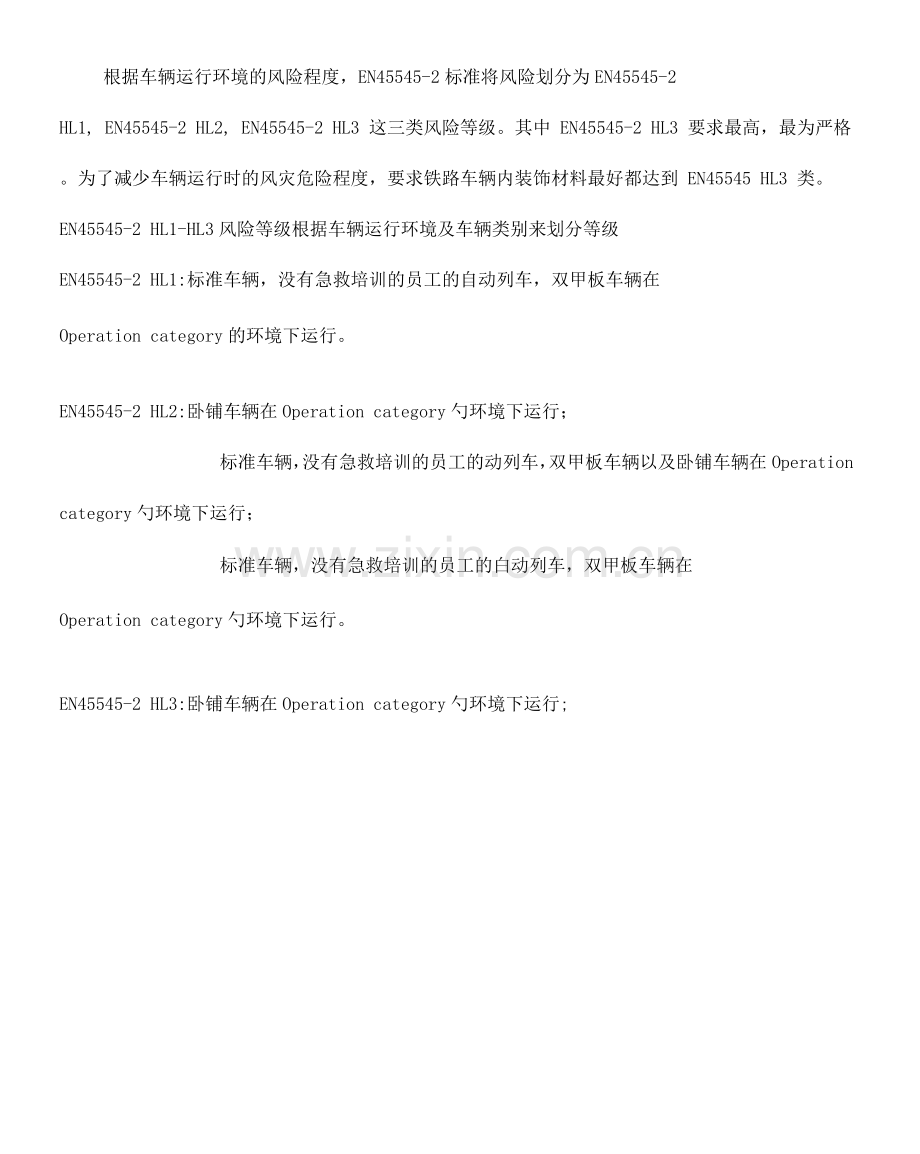

根据车辆运行环境的风险程度，EN45545-2标准将风险划分为EN45545-2
HL1, EN45545-2 HL2, EN45545-2 HL3 这三类风险等级。其中 EN45545-2 HL3 要求最高，最为严格。为了减少车辆运行时的风灾危险程度，要求铁路车辆内装饰材料最好都达到 EN45545 HL3 类。
EN45545-2 HL1-HL3风险等级根据车辆运行环境及车辆类别来划分等级
EN45545-2 HL1:标准车辆，没有急救培训的员工的自动列车，双甲板车辆在
Operation category的环境下运行。
EN45545-2 HL2:卧铺车辆在Operation category勺环境下运行；
标准车辆，没有急救培训的员工的动列车，双甲板车辆以及卧铺车辆在Operation category勺环境下运行；
标准车辆，没有急救培训的员工的白动列车，双甲板车辆在
Operation category勺环境下运行。
EN45545-2 HL3:卧铺车辆在Operation category勺环境下运行;
标准车辆，没有急救培训的员工的自动列车，双甲板车辆以及卧
铺车辆在Operation category勺环境下运行。
不同风险等级的EN45545-2测试要求是完全不同的。
EN45545-2 R1危险等级HL1的数据要求：CFE火焰延伸测试220;热释放量无要求;
Ds (4烟密度W6 ； V0F(4)烟密度W12 ；毒性测试W。
EN45545-2 R2危险等级HL3的数据要求:CFE火焰延伸测试M20 ；热释放量W90 : Ds(4)
烟密度W3 ； V0F(4)烟密度W6 ；毒性测试W。
EN45545-2 R3危险等级HL3的数据要求：CFE火焰延伸测试$20；热释放量W60 ； Ds(4)
烟密度W150 ； V0F(4)烟密度W3 ；毒性测试W。
因此EN45545-2危险等级HL3的数据要求最高。
EN ISO 5658-2垂直火焰蔓延测试
EN ISO 5658-2标准名称
EN ISO 5658八2 Reaction to fire tests-spread of flame-Part 2: Lateral spread on builproducts in vertical configuration
EN ISO 5658-2对火的反应一火焰传播一第2部分：直立布局中建筑产品侧面火焰蔓延程度。
EN ISO 5658-2试验原理
测试方法由两部分组成将样品暴露在明确标定辐射通量的区域内，测量引燃时间，火焰蔓延程度和最终熄灭时间。试验样品置于垂直位置，临近辐射板，暴露在明确标定辐射通量的区域内。引燃火焰接近试验样品，但不接触试验样品，样品受热端被表面上的蒸发气体所点燃。点燃之后，记录火焰前锋的发展，并记录火焰前锋于水平方向上在样品表面燃烧到达各标定距离所经历的时间。
此法采用的点燃源为辐射板及丙烷喷灯，辐射板尺寸为450mmX 3mm,辐射强度
可达约62kw/m2，表面温度可达约750°C。丙烷喷灯火焰长80mm,在距与辐射板最近的
试件边缘20mm处施加于试样。辐射板施于试件的热流量，沿试件长边呈梯度 下降，
起始处为50 kw /m2末端处为m2。试验中测定不同时间火焰传播的距离，并计算出维持燃烧所需平均热量（火焰前沿处的公称热流量X火焰到处该处时间，单位为MJ/M2）和材料自熄所需临界热流量（kw/m2）。
横向火焰蔓延测试是样品垂直放置在一个矩形辐射面板上并且额外的气体火焰燃烧器。根据CFE值进行评估，CFE值（临界热辐射量值，用kW/边表示）。CFE值是样品表面火焰停止传播并熄灭的位置所对应的辐射热量值，CFE值是通过测试最大火焰蔓延（mm），与此相应的辐射热值的曲线。这个测试在一个不燃的校正板上 进行。
EN ISO 5659-2:26毒性分析与测试
EN ISO 5659-2:Plastics-Smoke generation-Part 2: Determination of optical densitsingle-chamber test
EN ISO 5659-2单室光密度测试产烟的方法。欧盟标准EN45545-2引用此EN ISO5659-2标准进行烟雾及毒性测试。
EN ISO 5659-2测试前预处理：
进行测试前须调节试样，直至当温度为（23±2） °C、相对湿度为（50 土 5） %时，试样质量均衡。
EN ISO 5659-2测试方法：
样品暴露在25或（50） KW/m2辐射热源条件下进行测试。通过对C02、C0、
HF、HCI、HCN、N02、S02、HBr这八种气体来分析毒性。测试时间为10分钟，记录第
4分钟及第8分钟的最大的烟密度及各个气体含量。
烟气成分的基准浓度
烟气成分
基准浓度mg/m 3
二氧化碳
CO :
72 0
Vc c c
一氧化碳
♦一 m •一
CO
1 380
氟化氢——X4«
HF
25
氯化氢
HCI
75
溟化氢
» 一A k，一
HBr
99
氤化氢
HCN
55c c
二氧化氮
A=-_八 .q
NO :
38
二氧化硫
SO :
262
项目
产品用途
测试内容
测试方法标准
EN45545-2 R1
农面材料，覆面材料
（门，窗，天花板，车身车体，行李架，桌子朝下表面，通风管道，驾驶台，窗帘，卧铺床底板等）
火焰延伸试验
ISO 5658-2
热量释放试验
ISO 5660-1
烟雾密度测试
Ds
ISO 5659-2 Ds
烟雾密度测
VOF
试
ISO 5659-2 VOF
烟雾毒性测
CIT
试
ISO 5659-2 CIT
EN45545-2 R2
有限表面材料，桌子，洗手盆，水容器，空气容器等
火焰延伸试验
ISO 5658-2
热量释放试验
ISO 5660-1
烟雾密度测试
Ds
ISO 5659-2Ds
烟雾密度测
VOF
试
、
ISO 5659-2VOF
烟雾毒性测
CIT
试
ISO 5659-2 CIT
EN45545-2 R4
灯罩，灯光扩散器等
火焰延伸试验
ISO 5658-2
小火焰测试
EN ISO 11925-2
火焰熔滴测试
EN ISO 11925-2
烟雾毒性测试
CIT
ISO 5659-2 CIT
EN45545-2 R5
空调过滤材料
小火焰测试
EN ISO 11925-2
热量释放测试
EN ISO 5660-1
烟雾密度测
Ds
试
、
ISO 5659-2 Ds
烟雾毒性测
CIT
试
ISO 5659-2 CIT

EN45545-2 R6
乘客座椅
热量释放测试
EN ISO 5660-1
烟雾密度测
Ds
试
、
ISO 5659-2 Ds
烟雾密度测
VOF
试
、
ISO 5659-2 VOF
烟雾毒性测
CIT
试
ISO 5659-2 CIT
EN45545-2
R15/R16
电线电缆
电缆单根燃烧测试
EN 60332-1-2
电缆成束燃烧测试
EN 60332-3-24
烟雾毒性测试
EN 50305
烟雾密度测试
EN 61034-2
烟雾毒性次
ITC
』试
EN 50305 ITC
EN45545-2 R18
完整的乘客座椅
表面产品的大
型室箱测试
IS0/TR9705-2MARHE
表面产品的大型室箱测试
IS0/TR9705-2 RHRPeak
热量释放测试
EN ISO 5660-1
EN45545-2 R19
工作人员座椅
热量释放测试
EN ISO 5660-1
EN45545-2 R20
床上用UU
明火燃烧测试
EN ISO 12952-2
热量释放测试
EN ISO 5660-1
烟雾密度测试
ISO 5659-2
烟雾毒性测试
ISO 5659-2
EN45545-2 R21
床垫、头枕、坐垫、
座椅扶手
热量释放测试
EN ISO 5660-1
烟雾密度测试
ISO 5659-2
烟雾毒性测试
ISO 5659-2
EN45545-2 R22/R23
密封条，小区域材料，大功率电子电器产品，软管
氧指数测定
EN ISO 4589-2
烟雾密度测试
EN ISO 5659-2
烟雾毒性测试
NF X70-1-1 & 2
EN45545-2 R24/R25
电路板
氧指数/灼热丝测试
ENIS04589-2/EN60695-2-11
EN45545-2 R26
电匚小兀件（开关，接触器，断路器，保
垂直燃烧测试
EN 60695-11-10

欧盟EN45545-2标准用于轨道车辆防火阻燃、烟毒测试，计划取代欧盟各国标准。对
于大面积使用轨道车辆材料需要根据欧标IS05658-2. IS05660-及EM ISO 5659-2标准进行严格的检测。EN45545-2标准中烟密度及毒性测试根据DIN EN 5659-2来进行，EN45545标准中阻燃性能分别通过盾05658-2垂直燃烧测试及IS05660-1热释放量测试。ISO 5660-1标准概述锥形量热试验是目前评估材料对火反应最先进的方法°ISO 5660-1测试按照物质燃烧的耗氧原理即被测物质与氧完全燃烧时消耗单位质量氧所产生的热量。另外，在测试过程中可以对产烟量和烟雾毒性进行测量。
该测试主要评估以下测试项目：
1可燃性；
2火焰传播：
3产烟量；
4烟雾毒性；
EN45545-2 引用 IS05660-1
EN45545-2引用IS055660-1标准进行防火性能测试，具体要求，请参考EN45545-2标准
ISO 5658-2试验原理
将样品暴露在明确标定辐射通量的区域内，测量引燃时间，火焰蔓延程度和最终熄灭时间。试验样品置于垂直位置，临近辐射板，暴露在明确标定辐射通量的区域内。引燃火焰接近试验样品，但不接触试验样品，样品受热端被表面上的蒸发气体
所点燃。
点燃之后，记录火焰前锋的发展，并记录火焰前锋于水平方向上在样品表面燃烧到达各标定距离所经历的时间。
EN45545-2 引用 IS05658-2
EN45545-2引用IS05658-2标准进行防火性能测试，具体要求，请参考EN45545-2标准。
EN IS05659-2烟密度毒性测试
EN IS05659-2测试时间为10分钟，记录烟密度及各个气体含量。样品暴露在25或50KW/m2 辐射热源条件下，进行测试。通过C02、CO、HF、HCI、HCN、N02、S02、HBr这八种气体来分析毒性。
DIN5510-2. EN45545-2标准引用EN IS05659-2标准进行烟密度毒性测试。
