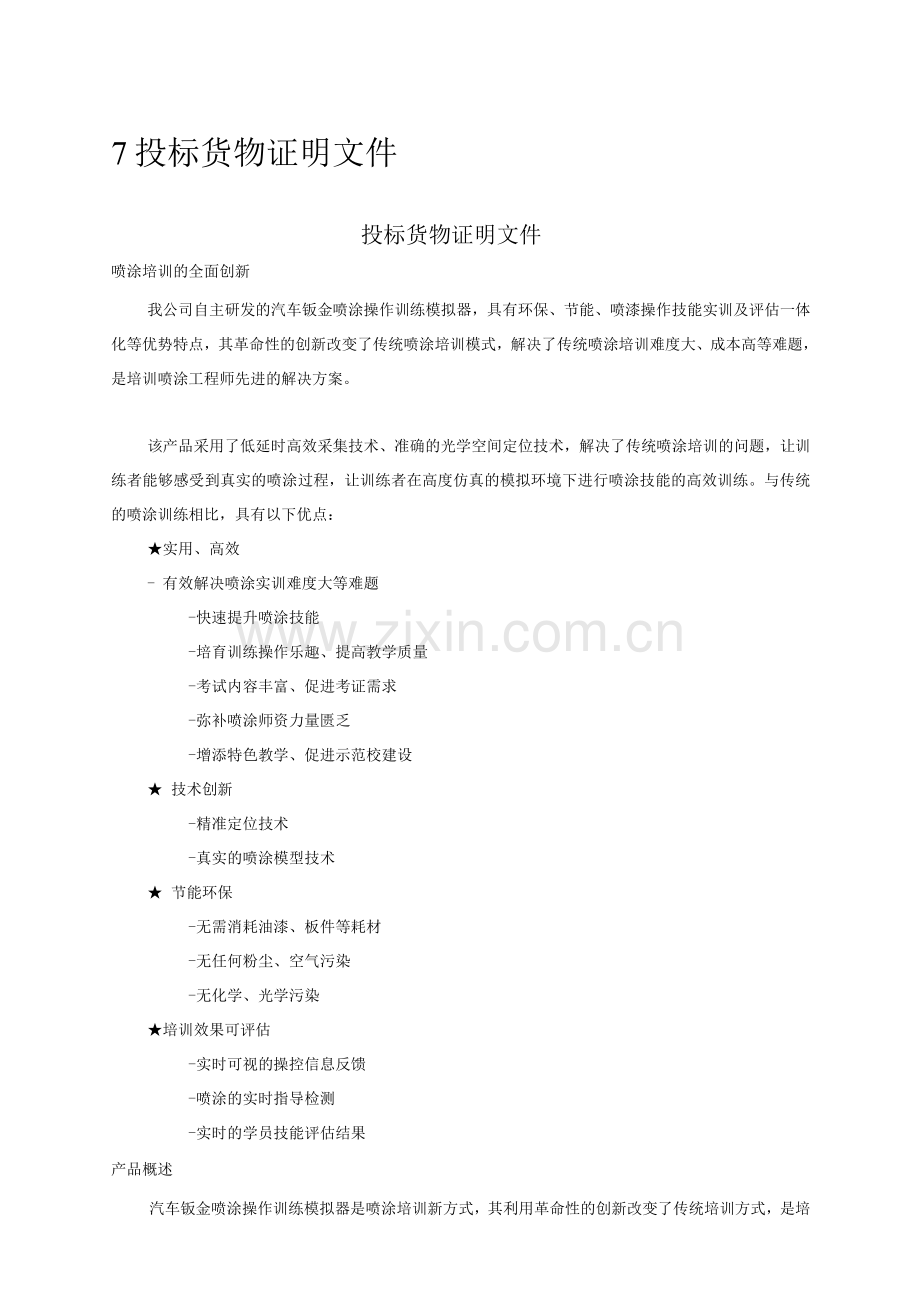

7投标货物证明文件
投标货物证明文件
喷涂培训的全面创新
我公司自主研发的汽车钣金喷涂操作训练模拟器，具有环保、节能、喷漆操作技能实训及评估一体化等优势特点，其革命性的创新改变了传统喷涂培训模式，解决了传统喷涂培训难度大、成本高等难题，是培训喷涂工程师先进的解决方案。
该产品采用了低延时高效采集技术、准确的光学空间定位技术，解决了传统喷涂培训的问题，让训练者能够感受到真实的喷涂过程，让训练者在高度仿真的模拟环境下进行喷涂技能的高效训练。与传统的喷涂训练相比，具有以下优点：
★实用、高效
- 有效解决喷涂实训难度大等难题
-快速提升喷涂技能
-培育训练操作乐趣、提高教学质量
-考试内容丰富、促进考证需求
-弥补喷涂师资力量匮乏
-增添特色教学、促进示范校建设
★ 技术创新
-精准定位技术
-真实的喷涂模型技术
★ 节能环保
-无需消耗油漆、板件等耗材
-无任何粉尘、空气污染
-无化学、光学污染
★培训效果可评估
-实时可视的操控信息反馈
-喷涂的实时指导检测
-实时的学员技能评估结果
产品概述

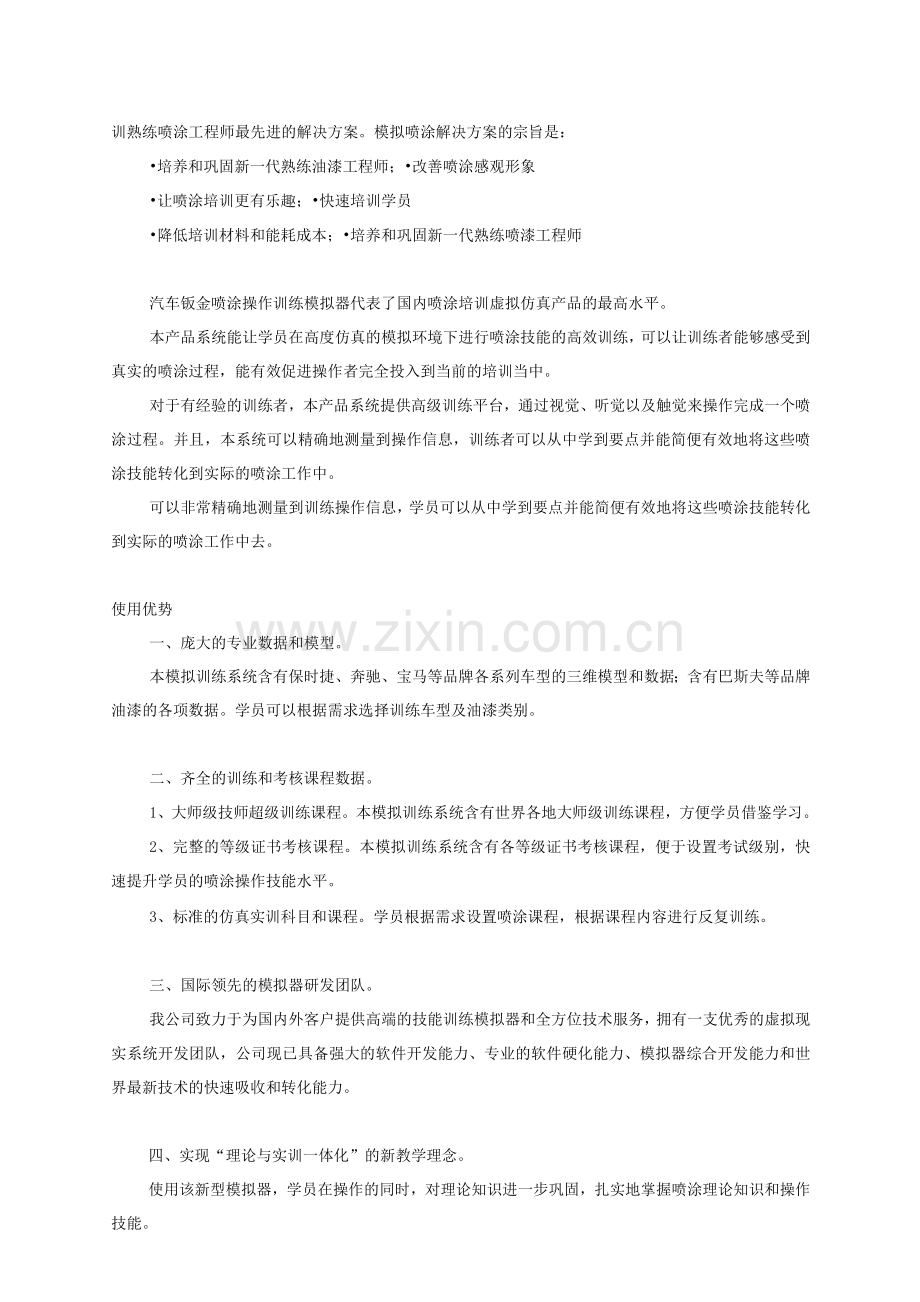

汽车钣金喷涂操作训练模拟器是喷涂培训新方式，其利用革命性的创新改变了传统培训方式，是培训熟练喷涂工程师最先进的解决方案。模拟喷涂解决方案的宗旨是：
•培养和巩固新一代熟练油漆工程师；•改善喷涂感观形象
•让喷涂培训更有乐趣；•快速培训学员
•降低培训材料和能耗成本；•培养和巩固新一代熟练喷漆工程师
汽车钣金喷涂操作训练模拟器代表了国内喷涂培训虚拟仿真产品的最高水平。
本产品系统能让学员在高度仿真的模拟环境下进行喷涂技能的高效训练，可以让训练者能够感受到真实的喷涂过程，能有效促进操作者完全投入到当前的培训当中。
对于有经验的训练者，本产品系统提供高级训练平台，通过视觉、听觉以及触觉来操作完成一个喷涂过程。并且，本系统可以精确地测量到操作信息，训练者可以从中学到要点并能简便有效地将这些喷涂技能转化到实际的喷涂工作中。
可以非常精确地测量到训练操作信息，学员可以从中学到要点并能简便有效地将这些喷涂技能转化到实际的喷涂工作中去。
使用优势
一、庞大的专业数据和模型。
本模拟训练系统含有保时捷、奔驰、宝马等品牌各系列车型的三维模型和数据；含有巴斯夫等品牌油漆的各项数据。学员可以根据需求选择训练车型及油漆类别。
二、齐全的训练和考核课程数据。
1、大师级技师超级训练课程。本模拟训练系统含有世界各地大师级训练课程，方便学员借鉴学习。
2、完整的等级证书考核课程。本模拟训练系统含有各等级证书考核课程，便于设置考试级别，快速提升学员的喷涂操作技能水平。
3、标准的仿真实训科目和课程。学员根据需求设置喷涂课程，根据课程内容进行反复训练。
三、国际领先的模拟器研发团队。
我公司致力于为国内外客户提供高端的技能训练模拟器和全方位技术服务，拥有一支优秀的虚拟现实系统开发团队，公司现已具备强大的软件开发能力、专业的软件硬化能力、模拟器综合开发能力和世界最新技术的快速吸收和转化能力。
四、实现“理论与实训一体化”的新教学理念。
使用该新型模拟器，学员在操作的同时，对理论知识进一步巩固，扎实地掌握喷涂理论知识和操作技能。
五、行业机构推荐产品。
本产品为中国汽车维修服务资源库研发中心等机构推荐使用产品。
产品特点
学员成绩实时评测功能：
实时可视的操控信息反馈。虚拟漆膜的实时检测指导。训练者操作技能的实时评估。
曲线图显示的是学员在喷涂时的各项技能参数，不同颜色曲线表示不同的技能参数，
包括：喷枪水平倾角、喷枪垂直倾角、喷枪嘴到工件的距离、走枪速度
针对每一项喷涂技术参数的跟踪，学员将得到一个总的评分和喷涂技能的各单项评分
喷涂缺陷图标指示：该处由于不正确的喷涂操作可能已经导致的漆膜缺陷：
红-过厚；黄-较厚；绿-标准；黑-喷漏；
表明漆膜存在喷涂缺陷的百分比，用于判断漆膜是否合格的准确依据
应用解决方案
汽车钣金喷涂操作培训中心是采用网络化模式，学员训练机与教员机为C/S网络模式进行信息连接及数据交换。
汽车钣金喷涂操作培训中心（标准配置）包括有：汽车钣金喷涂操作训练模拟器（学员训练机）5台、数据服务器及教师管理机1台、观摩投影设备1套。
在标准配置的基础上，可以增加更多的汽车钣金喷涂操作训练模拟器设备，无数量上的限制。
8售后服务方案
一、售后服务部门的人员配备、技术力量
姓名
年龄
职务/职称
学历
业绩

总经理

数据建库项目、资料归档及整理技术服务、测绘生产等项目

副总经理

数据建库项目、资料归档及整理技术服务、测绘生产等项目

技术负责人

数据建库项目、资料归档及整理技术服务、测绘生产等项目

项目经理

数据建库项目、资料归档及整理技术服务、测绘生产等项目

销售经理

数据建库项目、资料归档及整理技术服务、测绘生产等项目

质检经理

数据建库项目、资料归档及整理技术服务、测绘生产等项目

程序工程师

数据建库项目、资料归档及整理技术服务、测绘生产等项目

美术工程师

数据建库项目、资料归档及整理技术服务、测绘生产等项目

机械工程师

数据建库项目、资料归档及整理技术服务、测绘生产等项目

技术支持员

数据建库项目、资料归档及整理技术服务、测绘生产等项目

售后客服

数据建库项目、资料归档及整理技术服务、测绘生产等项目

、技术培训方案
汽车喷涂模拟器操作训练模拟课程
提供不同的软件系统课程内容，从初级训练到高级课程都有着详细的喷涂项目供学员进行培训。
基础课程
平板底漆喷涂；平板色漆喷涂；平板清漆喷涂；斑马板底漆喷涂；斑马板色漆喷涂；斑马板清漆喷涂
初级课程
标致107后翼子板素色漆喷涂
中级课程
马自达6车门面漆喷涂；宝马X6后车门面漆喷涂
自由训练
本田思域V3车前门底漆喷涂；本田思域V3车前门色漆喷涂；本田思域V3车前门清漆喷涂。
本田思域V3车后门底漆喷涂；本田思域V3车后门色漆喷涂；本田思域V3车后门清漆喷涂。
本田思域V3前叶子板底漆喷涂；本田思域V3前叶子板色漆喷涂；本田思域V3前叶子板清漆喷涂。
本田思域V3后叶子板底漆喷涂；本田思域V3后叶子板色漆喷涂；本田思域V3后叶子板清漆喷涂。
本田思域V3引擎盖底漆喷涂；本田思域V3引擎盖色漆喷涂；本田思域V3引擎盖清漆喷涂。
本田思域V3车顶盖底漆喷涂；本田思域V3车顶盖色漆喷涂；本田思域V3车顶盖清漆喷涂。
本田思域V3后备箱盖底漆喷涂；本田思域V3后备箱盖色漆喷涂；本田思域V3后备箱盖清漆喷涂。
本田思域V3前保险杠底漆喷涂；本田思域V3前保险杠色漆喷涂；本田思域V3前保险杠清漆喷涂。

本田思域V3后保险杠底漆喷涂；本田思域V3后保险杠色漆喷涂；本田思域V3后保险杠清漆喷涂。

三、备/配件支持计划
汽车钣金喷涂操作训练模拟器配置单
编号
设备名称
性能及技术要求
数量
单位
硬件系统
1
主机设备
模拟喷涂主机，包括仿真计算系统、位置传感器及其计算系统、喷枪芯片系统等
1
套
2
训练工位
一台设备提供1个操作工位
1
个
3
显示大屏
50英寸 全高清LED品牌液晶电视
1
个
4
多通道高速USB数据采集器
（独立驱动）
高速采集位移及角度，喷枪动作等数据，
采集帧率＞=120Hz
1
个
5
光学定位总成
空间位置测量模块及其系统总成，空间
测量动态精度＜=1mm，空间测量范
围＞=1 mm2
2
套
6
六轴角传感终端
具有六方位角度测量功能，测量动态精
度＜=0.05度
1
个
7
增强现实
实物喷枪
模拟真实喷枪的形状、重量以及手感，金属喷枪上具有与真实物理存在的旋钮和扳机，通过旋钮可以进行空气压力、出漆量、扇幅和风帽等参数的调节，扳机具有两级压感
1
把
8
增强现实
实物喷涂仿真板
通过外形仿真度高的实物板件模拟显示斑马板、车前门和车后门，使用增强现实实物喷枪进行与实际喷涂操作一致的
1
套

喷涂手法训练，并显示与实际喷涂板件
着漆后的效果

9
音响系统
2.1声道，模拟各类作业环境音效
1
套
10
演示信号分屏模块
以将主屏的显示信号输出到外部并用投
影机进行教室教学
1
个
软件系统
11
实物喷涂模拟训练系统
可以模拟培训喷涂斑马板、车前门和车后门的多种喷涂过程（底漆、色漆和清漆）操作训练
1
套
12
虚拟喷涂模拟训练系统
可以模拟培训喷涂多种车型、多种不同形状的板件、多种涂料颜色以及多种喷涂过程（底漆、色漆和清漆）的操作训练
1
套
13
教师端培训管理系统
可以在后台进行模拟器的参数设定、考试训练管理、实时控制模拟器，以及学员的注册、登录、查询成绩、录像存储回看等管理功能
1
套
程序模块
14
主模拟仿真程序
支持通过仿真喷枪进行与现实喷涂作业完全相同的喷涂作业动作过程的仿真，支持多汽车、多部位、多级的训练体系，支持后台设置各类参数、考核管理、学员管理、知识库管理等
1
套
15
知识库管理模块
实现汽车喷涂知识库的建立、管理，可有使用方自行设置、添加知识库文件，包括文字、图片、声音、视频等多媒体文件
1
套
16
课程模块之基础训练
提供各类平板喷涂训练
1
套

17
课程模块之中级训练
提供中级训练课程的训练，包括各类手法、训练过程的回放，评分，手法运动参数等
1
套
18
课程模块之高级训练
提供各种车型，各种喷涂修补部位的喷涂训练以及晋级学习机制
1
套
19
网络管理模块
提供学员管理，工位管理，内容管理，成绩管理，资源共享功能
1
套

教师端配置单
编号
设备名称
性能及技术要求
数量
单位
1
教师设置及监控计算
机（含显示器）
工业控制型计算机。CPU： i5；
内存：4G；硬盘容量5G
1
套
2
音响系统
2.1声道，模拟各类作业环境音效
1
套
3
无线网卡
TP-LINK
1
套

四、故障维修响应时间
提供专用电话技术咨询，如果电话技术支持不能解决问题，服务提供商将派出技术人员到现场协助解决，根据系统故障的程度提供不同的响应时间和故障排除时间：
故障程度
响应时间
故障排除时间（工作小时）
一般故障
<2小时
<24小时
严重故障
<1小时
<24小时
系统紧急故障
立即
<24小时

五、货物或服务免费保修期，非保修期维修费用收取标准
对本项目涉及的设备进行1年4次（即每季度一次）的定期检测、保养、可预防性的对设备进行检测，并且出具检修报告及时向用户方汇报设备运行状态，报告由用户方确认，双方存底备查。任何故障的维修响应时间为全天24小时。
设备或材料产生损坏时，我方负责送设备至原厂进行维修或更换，当维修或更换的设备超过三个工作日，则必须提供档次不低于送修设备的备件。在一年的维护期间，提供保修服务（保修服务包括维护、检测、设备免费维修和更换，提供的更换件不低于需要维修或现使用的产品档次），涉及到的相关维修路途、车费、手续等费用一律全免，要求10个工作日内处理完成，确实难已在短期内解决的，可以与用户方协商先行使用替代设备或材料，延长处理时间。
以上服务，不再单独计费。但不含处理前期遗留故障。
