清水县红堡镇崖湾子沟排洪渠工程施工方案
一、工程概况
工程区位于清水县红堡镇谢家坡村，崖湾子沟河自南向北流经该村附 近注入白驼河。崖湾子沟河属于季节性沟道。防护段沟道全长880m,治理段 坡降i=0.017整个沟道流域面积8.36 km2,为白驼河一级支流。
工程任务:根据该段沟道水砂特性，沟道变化规律，依照防洪法和防洪 标准，采取防洪与沟道治理相结合，防洪排洪相结合，完善防洪体系，提 高防洪能力，确保工程设防区在设计洪水标准下不受洪水侵害。
工程规模：设防区涉及黄金冶炼厂一处，占地约40亩。根据实际规划， 规划新修排洪渠880m。
根据《水利水电工程等级划分及洪水标准》SL252-20及灌溉与排水 工程设计规范GB50288-99规定。本工程属五等小（2）型工程,地震设防烈度 为VIII度。工程区地震动峰值加速度g为0.2
二、编制依据
《建筑工程施工质量验收统一标准》GB503-21
《混凝土结构工程施工质量验收规范》GB50204-22
《建筑机械使用安全技术规程》JGJ33-21
《混凝土强度检验评定标准》GBJ107-87
三、工艺流程

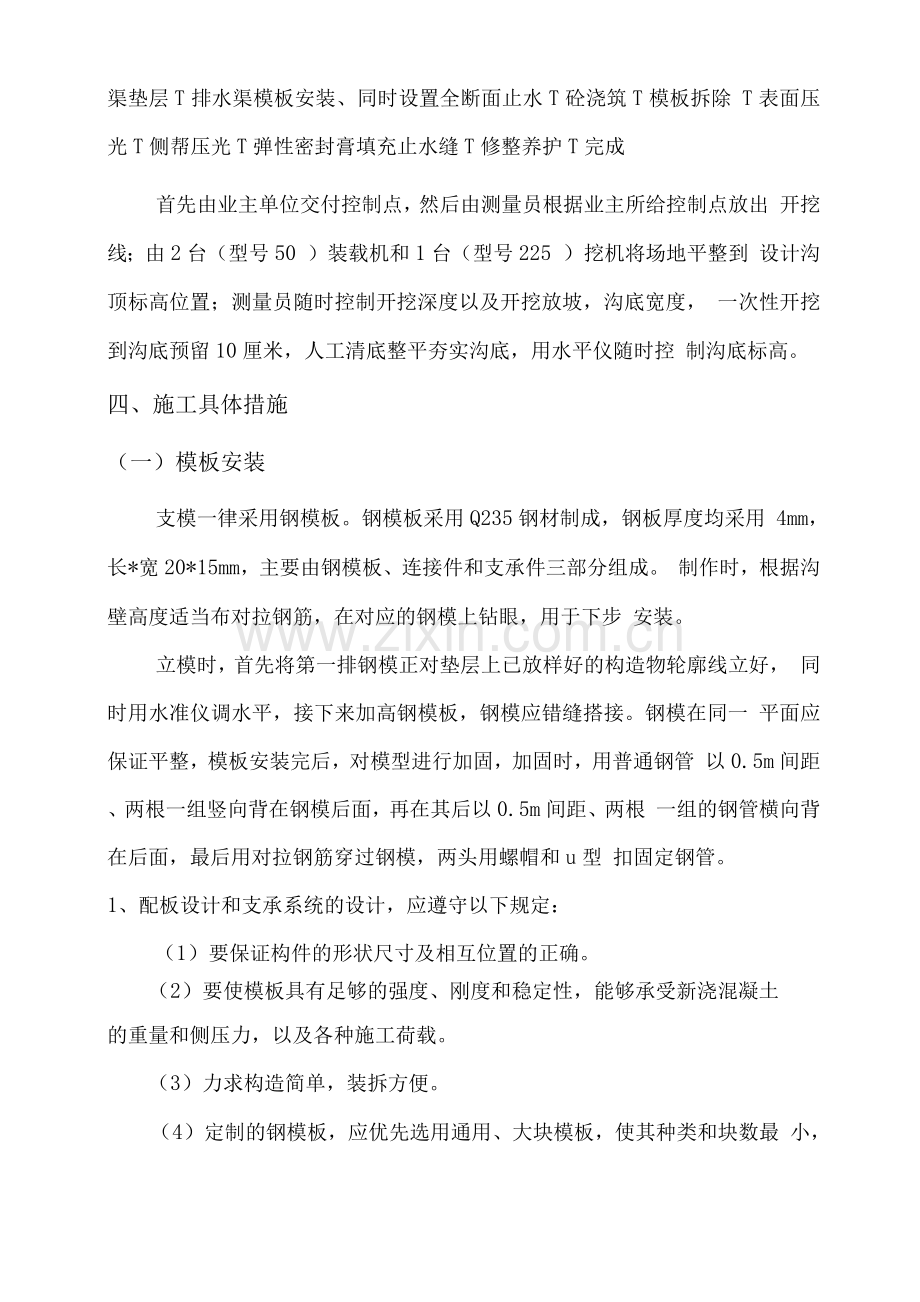

业主方交点T测量放线T沟槽土方开挖T沟底人工整平T验槽验线T 排水渠垫层T排水渠模板安装、同时设置全断面止水T砼浇筑T模板拆除 T表面压光T侧帮压光T弹性密封膏填充止水缝T修整养护T完成
首先由业主单位交付控制点，然后由测量员根据业主所给控制点放出 开挖线；由2台（型号50 ）装载机和1台（型号225 ）挖机将场地平整到 设计沟顶标高位置；测量员随时控制开挖深度以及开挖放坡，沟底宽度， 一次性开挖到沟底预留10厘米，人工清底整平夯实沟底，用水平仪随时控 制沟底标高。
四、施工具体措施
（一）模板安装
支模一律采用钢模板。钢模板采用Q235钢材制成，钢板厚度均采用 4mm，长*宽20*15mm，主要由钢模板、连接件和支承件三部分组成。 制作时，根据沟壁高度适当布对拉钢筋，在对应的钢模上钻眼，用于下步 安装。
立模时，首先将第一排钢模正对垫层上已放样好的构造物轮廓线立好， 同时用水准仪调水平，接下来加高钢模板，钢模应错缝搭接。钢模在同一 平面应保证平整，模板安装完后，对模型进行加固，加固时，用普通钢管 以0.5m间距、两根一组竖向背在钢模后面，再在其后以0.5m间距、两根 一组的钢管横向背在后面，最后用对拉钢筋穿过钢模，两头用螺帽和u型 扣固定钢管。
1、配板设计和支承系统的设计，应遵守以下规定：
（1）要保证构件的形状尺寸及相互位置的正确。
（2）要使模板具有足够的强度、刚度和稳定性，能够承受新浇混凝土
的重量和侧压力，以及各种施工荷载。
（3）力求构造简单，装拆方便。
（4）定制的钢模板，应优先选用通用、大块模板，使其种类和块数最 小，木模镶拼量最少。
（5）相邻基础钢模板的边肋，都应用U形卡插卡牢固，U形卡的间距 不应大于3mm，端头接缝上的卡孔，也应插上U形卡或L形插销。
（6）模板长向拼接宜采用错开布置，以增加模板的整体刚度。
（7）模板的支承系统应根据模板的荷载和部件的刚度进行布置。
3、支模注意事项
（1）模板板面之间应平整，接缝严密、不漏浆，保证结构物外露面美 观，线条流畅。
（2）浇筑砼前，模板应涂刷脱模剂，不得使用废机油等油料，且不得 污染钢筋及砼的施工缝处。
（3）模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横 向稳定性进行检查，待自检合格后后，请监理工程师复核无误签认后方可 浇筑混凝土，浇筑时，发现模板有超过允许偏差变形值的可能时，应及时 纠正。
（4）浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，并做 好记录，符合设计要求后方可浇筑，模板内的杂物、积水和钢筋上的污垢 应清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。
（二）混凝土工程
