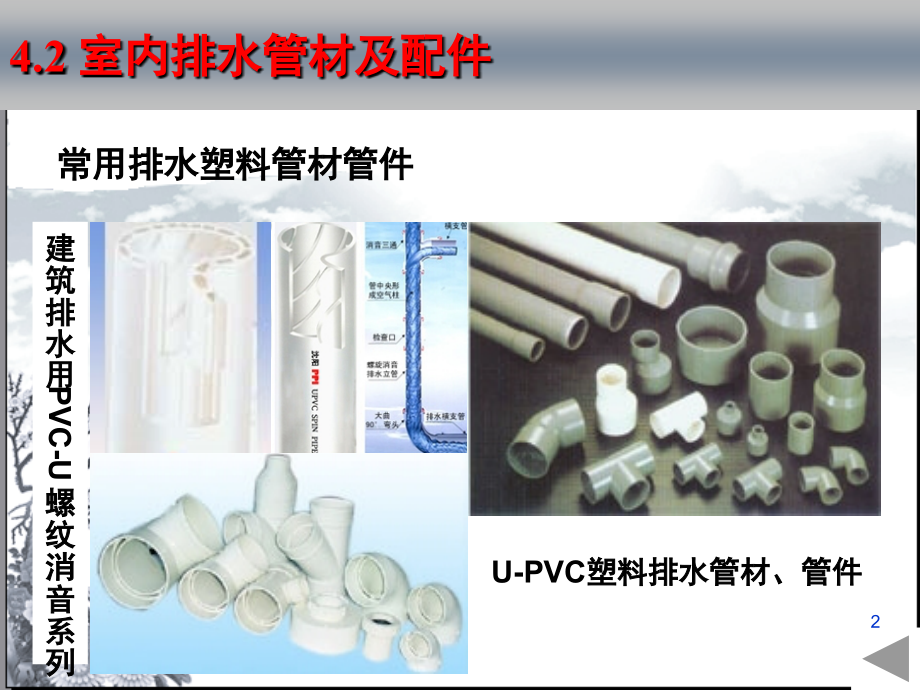

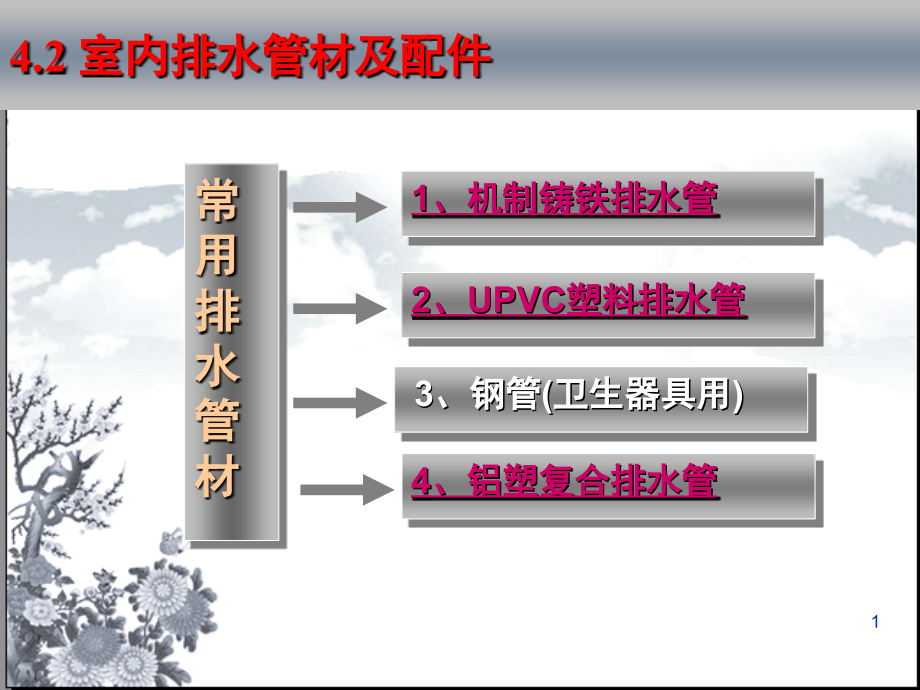

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常用排,水,管材,1、机制铸铁排水管,2、UPVC塑料排水管,3、钢管(卫生器具用),4、铝塑复合排水管,4.2 室内排水管材及配件,1,常用排水塑料管材管件,建筑排水用PVC-U螺纹消音系列,U-PVC塑料排水管材、管件,4.2 室内排水管材及配件,2,常用机制铸铁管及柔性卡箍连接排水管件,4.2 室内排水管材及配件,3,结构：,内层upvc管；中层铝带；外层防腐涂料。,特点：,1、铝层及防腐涂层阻隔紫外线，提高抗老化能力。,2、管材表面金属抗冲击性。内层耐腐蚀性,3、外层铝带防火性能好，阻燃性强。,4、管材粘接,品种：,铝合金upvc复合排水管，,铝合金upvc复合雨水管，,铝合金upvc中空发泡复合排水管，,铝合金upvc螺旋复合排水管，,铝合金upvc压力复合排水管,4.2 室内排水管材及配件,浙江建设,职业,技术学院,铝塑复合排水管,4,常用塑料排水附件,4.2 室内排水管材及配件,5,二、附件 地漏,洗衣机专用地漏,扣碗式地漏,多通道地漏,4.2 室内排水管材及配件,6,二、附件,存水弯,检查口清扫口,伸缩节,雨水斗,通气帽,4.2 室内排水管材及配件,7,水封高度按不同的卫生器具类型宜在25100mm范围内选用。,水封破坏指水封层受外界诸因素的作用过程中，所出现,的短时间内被气体压力所能穿透的现象。,1、负压抽吸,2、正压喷溅,3、自虹吸,4、惯性晃动,5、毛细管作用,6、蒸发,8,9,1、冲激流,2、冲激流所引起的压力变化抽吸与回压,10,立管中水流的物理现象 水膜,11,一、排水用管材,1、铸铁管；塑料管（建筑排水用）；,2、塑料管（硬聚氯乙烯管UPVC）,缺点：不耐高温，不能回收。,优点：1、材质轻，内壁光滑；,2、施工强度低；,3、不锈蚀。,硬聚氯乙烯排水管（UPVC管）,3、陶、釉、砼管、石棉水泥管等,12,二、室内排水附件,1、存水弯,13,14,15,2、清通附件,（1）检查口,（2）清扫口,（3）室内检查井,检,查,口,16,清 扫 口,17,3、地漏,18,19,4、通气帽,20,21,22,作用：,供人体、物品清洗，收集和排除生活生产中产生的污(废)水。,要求：,1、不渗水、耐腐蚀、表面光滑、易于清洗，2、具有一定的强度和刚度。,3、造型、色彩、节水、消声等要求。,4.3,卫生器具,23,卫生器具分类,1、便溺用卫生器具：,大便器,、,小便器,2、盥洗、沐浴用卫生器具：,洗脸盆,、,盥洗槽,、,浴盆,、,淋浴器,3、洗涤用卫生器具：,洗涤盆、,污水盆,4、专用卫生器具：,饮水器、,妇洗器、,化验盆,4.3,卫生器具,24,便溺用卫生器具,坐,式大便器,4.3,卫生器具,25,便溺用卫生器具,坐,式大便器,4.3,卫生器具,26,27,便溺用卫生器具,蹲,式大便器,4.3,卫生器具,28,便溺用卫生器具,小,便器,29,盥洗、沐浴用器具淋浴房,4.3,卫生器具,30,盥洗、沐浴用器具浴盆,4.3,卫生器具,31,盥洗、沐浴用器具洗脸盆,4.3,卫生器具,32,盥洗、沐浴用器具洗脸盆,4.3,卫生器具,33,盥洗、沐浴用器具洗涤盆,污水盆,4.3,卫生器具,34,专用器具化验盆、妇洗器,4.3,卫生器具,35,1便溺器具,(1)坐式大便器,按冲洗的水力原理可分为冲洗式和虹吸式两种。坐式大便器都自带存水弯。后排式坐便器与其他坐式大便器不同之处在于排水口设在背后，便于排水横支管敷设在本层楼板上时选用。,36,(2)蹲式大便器,一般用于普通住宅、集体宿舍、公共建筑物的公用厕所和防止接触传染的医院内厕所。蹲式大便器比坐式大便器的卫生条件好，但蹲式大便器不带存水弯，设计安装时需另外配置存水弯。,(3)大便槽,用于学校、火车站、汽车站、码头、游乐场所及其他标准较低的公共厕所，可代替成排的蹲式大便器，常用瓷砖贴面，造价低。,37,（4）小便器,设于公共建筑的男厕所内，有的住宅卫生间内也需设置。小便器有挂式、立式和小便槽三类。其中立式小便器用于标准高的建筑，小便槽用于工业企业、公共建筑和集体宿舍等建筑的卫生间。,38,2盥洗器具,(1)洗脸盆,一般用于洗脸、洗手、洗头，常设置在盥洗室、浴室、卫生间和理发室等场所。洗脸盆有长方形、椭圆形和三角形，安装方式有墙架式、台式和柱脚式。,(2)盥洗台,有单面和双面之分，常设置在同时有多人使用的地方，如集体宿舍、教学楼、车站、码头、工厂生活间内。,39,3淋浴器具,（1）浴盆,设在住宅、宾馆、医院等卫生间或公共浴室，供人们清洁身体。浴盆配有冷热水或混合龙头，并配有淋浴设备。,（2）淋浴器,多用于工厂、学校、机关、部队的公共浴室和体育馆内。淋浴器占地面积小，清洁卫生，避免疾病传染，耗水量小，设备费用低。,40,4洗涤器具,（1）洗涤盆 常设置在厨房或公共食堂内，用来洗涤碗碟、蔬菜等。医院的诊室、治疗室等处也需设置洗涤盒。洗涤盆有单格和双格之分。,（2）化验盆 设置在工厂、科研机关和学校的化验室或实验室内，根据需要可安装单联、双联、三联鹅颈龙头。,（3）污水盆 又称污水池，常设置在公共建筑的厕所、盥洗室内，供洗涤拖把、打扫卫生或倾倒污水之用。,41,图 坐式大便器,（a）冲洗式；（b）虹吸式；（c）喷射虹吸式；（d）旋涡虹吸式,Back,42,图 后排式坐式大便器,Back,43,图 16蹲式大便器,Back,44,图 挂式小便器安装,Back,45,图 立式小便器安装,Back,46,图 小便槽,Back,47,图 洗脸盆,（a）普通型；（b）柱式,Back,48,图 单面盥洗台,Back,49,图 浴盆安装,Back,50,图 淋浴器安装,Back,51,1大便器冲洗设备,(1)坐式大便器冲洗设备,常用低水箱冲洗和直接连接管道进行冲洗。低水箱与座体又有整体和分体之分，其水箱构造，采用管道连接时必须设延时自闭式冲洗阀。,(2)蹲式大便器冲洗设备,常用冲洗设备有高位水箱和直接连接给水管加延时自闭式冲洗阀。为节约冲洗水量，有条件时尽量设置自动冲洗水箱。,52,(3)大便槽冲洗设备,常在大便槽起端设置自动控制高位水箱或采用延时自闭式冲洗阀。,2小便器和小便槽冲洗设备,(1)小便器冲洗设备 常采用按钮式自闭式冲洗阀，既满足冲洗要求，又节约冲洗水量。,(2)小便槽冲洗设备 常采用多孔管冲洗，多孔管孔径2mm，与墙成45角安装，可设置高位水箱或手动阀。为克服铁锈水污染贴面，除给水系统选用优质管材外，多孔管常采用塑料管，其安装。,53,图 手动冲洗水箱,Back,54,图 自闭式冲洗阀坐式大便器安装图,Back,55,图 挂式小便器安装,Back,56,图 小便槽,Back,57,1、卫生间和公共厕所满足器具使用尺寸。,2、排水管线尽量短，保证排水通畅和维护。,3、卫生器具的安装要按照标准图集施工,4、地漏设置：最低、易溅水卫生器具附近。,22建筑排水常用管材、附件及卫生器具,2.3,卫生间,58,1、单件器具卫生间布置,22建筑排水常用管材、附件及卫生器具,2.3,卫生间,59,2、三件器具卫生间布置,22建筑排水常用管材、附件及卫生器具,2.3,卫生间,60,3、设置洗衣机的卫生间器具布置,22建筑排水常用管材、附件及卫生器具,2.3,卫生间,61,4、宾馆卫生间器具布置,22建筑排水常用管材、附件及卫生器具,2.3,卫生间,62,
