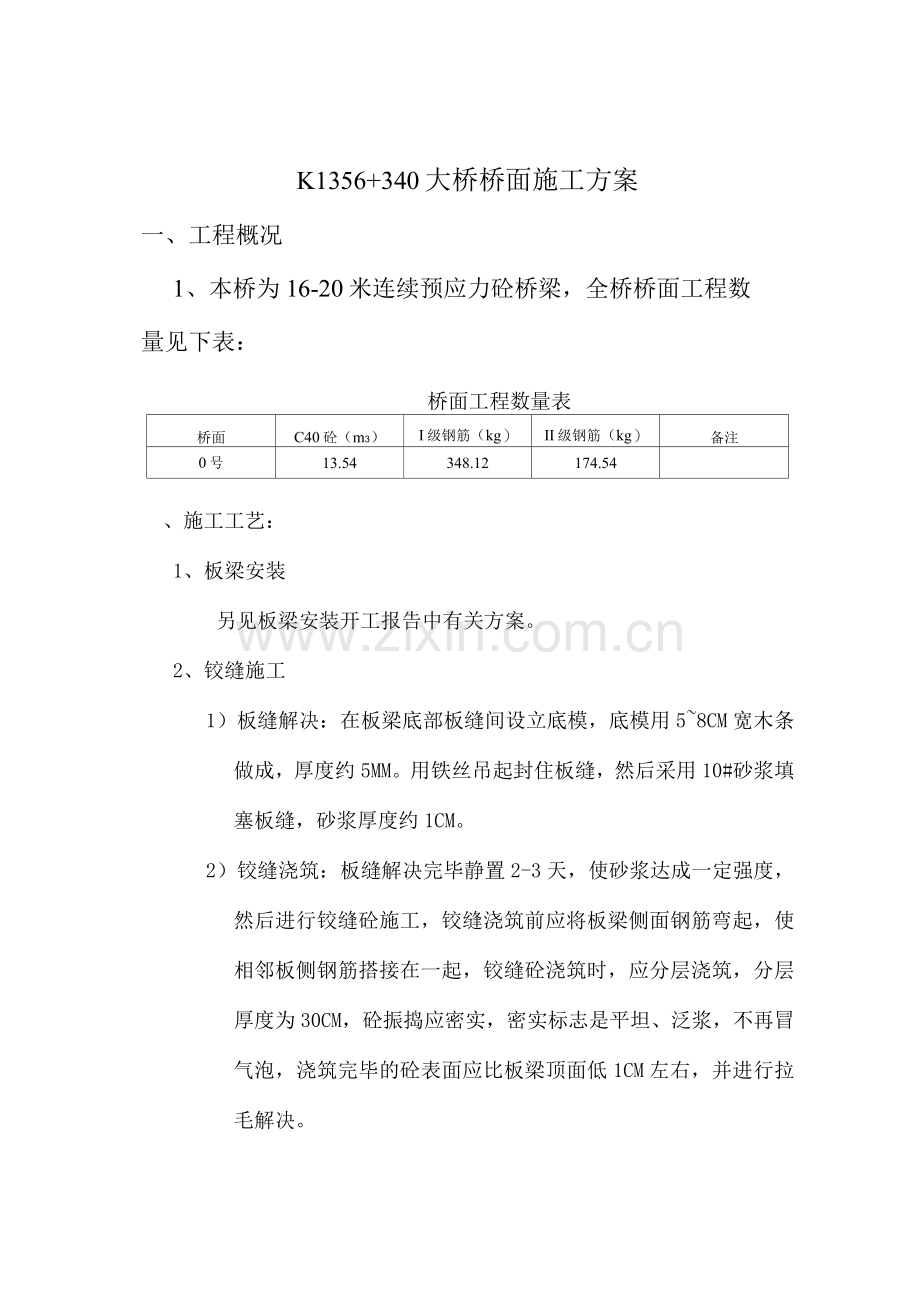

K1356+340大桥桥面施工方案
一、工程概况
1、本桥为16-20米连续预应力砼桥梁，全桥桥面工程数
量见下表：
桥面工程数量表
桥面
C40砼（m3）
I级钢筋（kg）
II级钢筋（kg）
备注
0号
13.54
348.12
174.54

、施工工艺：
1、板梁安装
另见板梁安装开工报告中有关方案。
2、铰缝施工
1）板缝解决：在板梁底部板缝间设立底模，底模用5~8CM宽木条做成，厚度约5MM。用铁丝吊起封住板缝，然后采用10#砂浆填塞板缝，砂浆厚度约1CM。
2）铰缝浇筑：板缝解决完毕静置2-3天，使砂浆达成一定强度，然后进行铰缝砼施工，铰缝浇筑前应将板梁侧面钢筋弯起，使相邻板侧钢筋搭接在一起，铰缝砼浇筑时，应分层浇筑，分层厚度为30CM，砼振捣应密实，密实标志是平坦、泛浆，不再冒气泡，浇筑完毕的砼表面应比板梁顶面低1CM左右，并进行拉毛解决。
3、

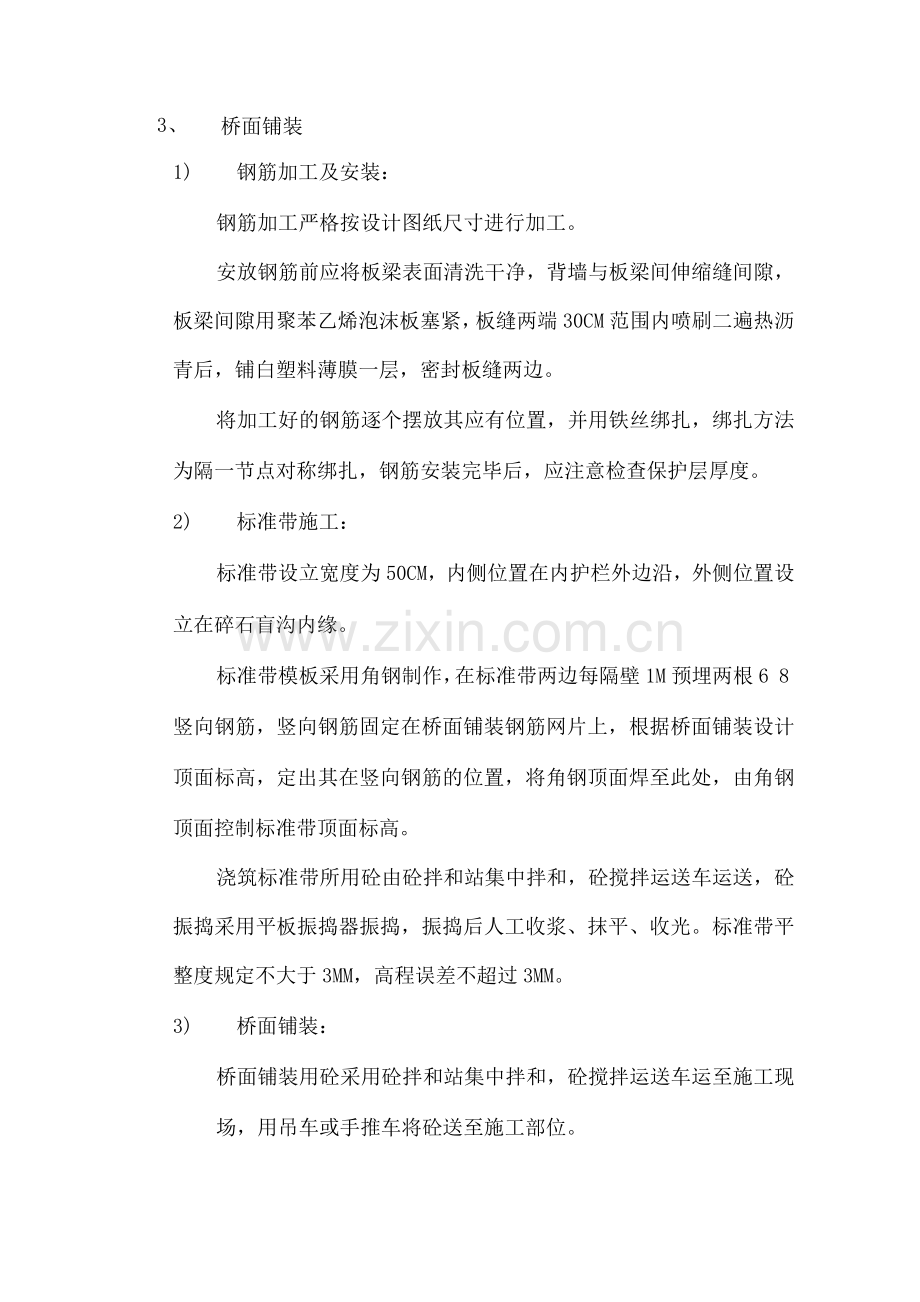

桥面铺装

1) 钢筋加工及安装：
钢筋加工严格按设计图纸尺寸进行加工。
安放钢筋前应将板梁表面清洗干净，背墙与板梁间伸缩缝间隙，板梁间隙用聚苯乙烯泡沫板塞紧，板缝两端30CM范围内喷刷二遍热沥青后，铺白塑料薄膜一层，密封板缝两边。
将加工好的钢筋逐个摆放其应有位置，并用铁丝绑扎，绑扎方法为隔一节点对称绑扎，钢筋安装完毕后，应注意检查保护层厚度。
2) 标准带施工：
标准带设立宽度为50CM，内侧位置在内护栏外边沿，外侧位置设立在碎石盲沟内缘。
标准带模板采用角钢制作，在标准带两边每隔壁1M预埋两根6 8竖向钢筋，竖向钢筋固定在桥面铺装钢筋网片上，根据桥面铺装设计顶面标高，定出其在竖向钢筋的位置，将角钢顶面焊至此处，由角钢顶面控制标准带顶面标高。
浇筑标准带所用砼由砼拌和站集中拌和，砼搅拌运送车运送，砼振捣采用平板振捣器振捣，振捣后人工收浆、抹平、收光。标准带平整度规定不大于3MM，高程误差不超过3MM。
3) 桥面铺装：
桥面铺装用砼采用砼拌和站集中拌和，砼搅拌运送车运至施工现场，用吊车或手推车将砼送至施工部位。
砼振捣采用振动梁振捣，振捣前先用人工将砼大体整平，然后启动振动，由桥台一侧由标准带向另一侧渐渐移动，移动速度应均匀一致，移动速度的拟定以砼振动密实为原则，密实标志是砼平坦，不再冒气泡。振动过程中局部低洼及时用砼填补，振动完毕后用提浆筒进行提浆，使砼表面呈粘稠状，然后用木抹收浆。收浆后用磨平机将砼表面进行磨平解决，然后二次收浆，最后用铁抹收光，收光后静止一段时间(约30分钟)进行拉毛解决。
桥面砼终凝后应立即洒水养生，表面用塑料薄膜覆盖，并加铺一层草帘，养生时间为7~10天。
4、护拦施工：
中桥内侧护栏为波形梁护栏，外侧护栏为组合式护栏。
1) 钢筋加工及安装：严格按设计图纸尺寸和规范规定进行钢筋加工和安装，焊接部位要符合焊接规范规定，预埋件的安装要注意控制其位置的准确性和安装牢固性。
2) 模板设立：用全站仪放出护栏座边沿线，并弹线示意以边沿线为基准设立模板，模板四周用斜撑固定，固定间距为60-80CM，上设立对拉螺杆。模板设立后应注意检查线形、尺寸和保护层厚度。
3) 砼浇筑：护栏座砼施工较为简朴，砼送至施工部位后振
捣密实，然后进行两次收浆，一次收光解决，砼终凝后洒水养生，养生时间为7-10天。组合式护栏采用分层法浇筑，分层厚度为30CM，护栏拐弯处砼进行二次回振，以消散砼产生的多余气泡，砼浇筑完毕后表面收光，终凝后洒水养生。
三、质量标准
a）桥面铺装：
砼强度：在合格标准内
厚度：+10、-5MM
平整度：3MM
横坡：±0.15%
b）护栏安装：
砼强度：在合格标准内
平面偏位：4MM
断面尺寸：±5MM
竖直度：4MM
护栏接缝两侧高差：5MM
四、技术规定：
a）钢筋加工及安装：
钢筋加工必须严格按设计图纸尺寸进行加工，安装时应准确安设，浇砼时，用支撑将钢筋牢固地固定，钢筋应可靠地系紧在一起，不允许在浇砼时安设或插入钢筋，钢筋垫块间距在纵横向均不得大于1.2M，桥面砼的钢筋安装在竖向不应有大于5MM的偏差。
钢筋焊接一般采用电弧焊搭接焊接，焊接长度：单面焊＞10d,双面焊》5d,焊缝宽度为》0.7d且不小于10MM ,焊缝深度》0.3d且不小于4MM，焊接接头与钢筋弯曲处的距离不应小于10倍钢筋直径，在构件任一有焊接接头的区域内（35d）,钢筋接头的面积，不应超过钢筋总面积的50%，同一根钢筋在上述区段内不应有两个接头，施焊前应先将接头弯起，搭接时使两根钢筋轴线保持一致，然后施焊。焊条的使用I级钢筋采用J422或J442焊条，II级钢筋采用J502或J506焊条。
钢筋接头采用绑扎时，绑扎长度对于I级钢筋不得不小于25d, II级钢筋不得小于35D ,绑扎方法为采用直径0.7~1.6MM的软退火铁丝分三处进行绑扎，即中点及两端。
b）模板设立：
护栏用模板采用定型钢模板，模板应具有足够的刚度以防砼浇筑时有明显挠曲和变形。
模板与钢筋安装工作应配合进行，钢筋与模板接触时应调整钢筋位置或增长垫块。
安放模板时，为防止护栏模板移位和凸出，底部设立支撑顶
部设立拉杆固定，对于护栏座，可使用粗铁丝代替拉杆。
模板安装完毕后，应对其平面位置、顶部标高及纵横向稳定性进行检查，无误后方可浇筑砼。
c）砼施工：
砼的拌制和运送采用拌和站集中拌和，拌制砼过程中应严格控制配合比和坍落度，砼拌和物应拌和均匀、颜色一致，不得有离析和泌水现象。砼的运送采用砼搅拌运送车运送，运送时间不得超过1小时，运送途中以2-4r/mii的慢速进行搅动，当砼运至浇筑地点后发生离析、严重泌水或坍落度不符合规定期，应进行第二次搅拌，二次搅拌时不得任意加水，确有必要时，可同时加水和水泥以保持其原水灰比不变，如二次搅拌仍不符合规定则不得使用。
砼浇筑应按一定厚度、顺序和方向分层浇筑，分层厚度为30CM，桥面铺装厚度为10CM，护栏座厚度为23CM，故不需分层，砼振捣时对每一振捣部位，必须振动到该底部位砼密实为止。密实的标志是砼停止下沉，不再冒气泡，表面呈平坦、泛浆。砼浇筑过程中或浇筑完毕时，如砼表面泌水较多，须在不搅动已浇筑砼的条件下，采用措施将水排除，砼浇筑完毕后，对砼表面应及时进行修整、抹平，待定浆后再抹第二遍进行收光，桥面进行拉毛解决。
砼养护一般在浇筑完毕，终凝后尽快予以覆盖和洒水养护，
覆盖方法为先铺一层塑料薄膜，再加盖一层草帘，草帘上洒水保
湿，养护时间一般为7-10天。
