控制混凝土工程收缩裂缝的十八个主要因素.doc

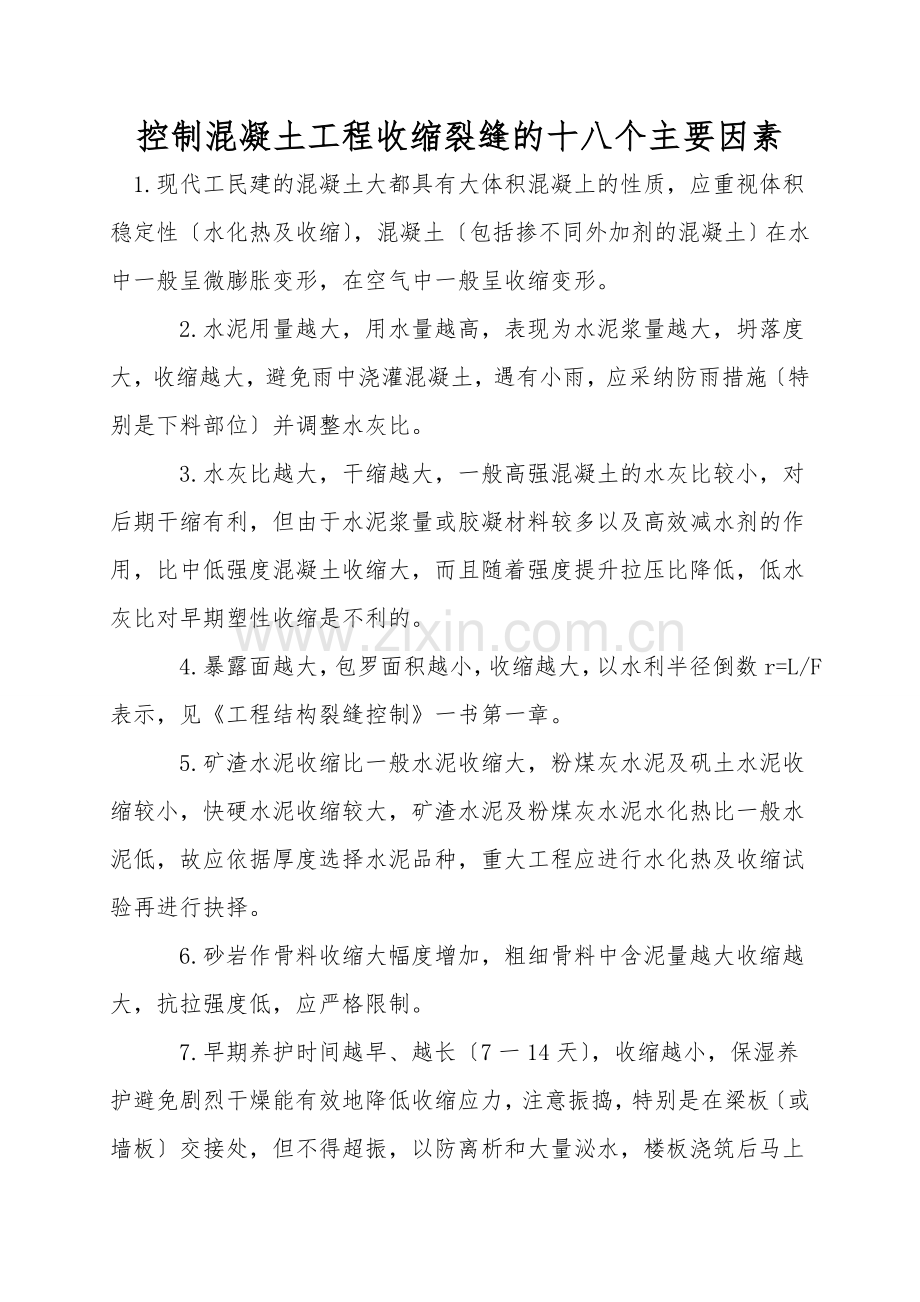

控制混凝土工程收缩裂缝的十八个主要因素
1.现代工民建的混凝土大都具有大体积混凝上的性质，应重视体积稳定性〔水化热及收缩〕，混凝土〔包括掺不同外加剂的混凝土〕在水中一般呈微膨胀变形，在空气中一般呈收缩变形。
　　2.水泥用量越大，用水量越高，表现为水泥浆量越大，坍落度大，收缩越大，避免雨中浇灌混凝土，遇有小雨，应采纳防雨措施〔特别是下料部位〕并调整水灰比。
　　3.水灰比越大，干缩越大，一般高强混凝土的水灰比较小，对后期干缩有利，但由于水泥浆量或胶凝材料较多以及高效减水剂的作用，比中低强度混凝土收缩大，而且随着强度提升拉压比降低，低水灰比对早期塑性收缩是不利的。
　　4.暴露面越大，包罗面积越小，收缩越大，以水利半径倒数r=L/F表示，见《工程结构裂缝控制》一书第一章。
　　5.矿渣水泥收缩比一般水泥收缩大，粉煤灰水泥及矾土水泥收缩较小，快硬水泥收缩较大，矿渣水泥及粉煤灰水泥水化热比一般水泥低，故应依据厚度选择水泥品种，重大工程应进行水化热及收缩试验再进行抉择。
　　6.砂岩作骨料收缩大幅度增加，粗细骨料中含泥量越大收缩越大，抗拉强度低，应严格限制。

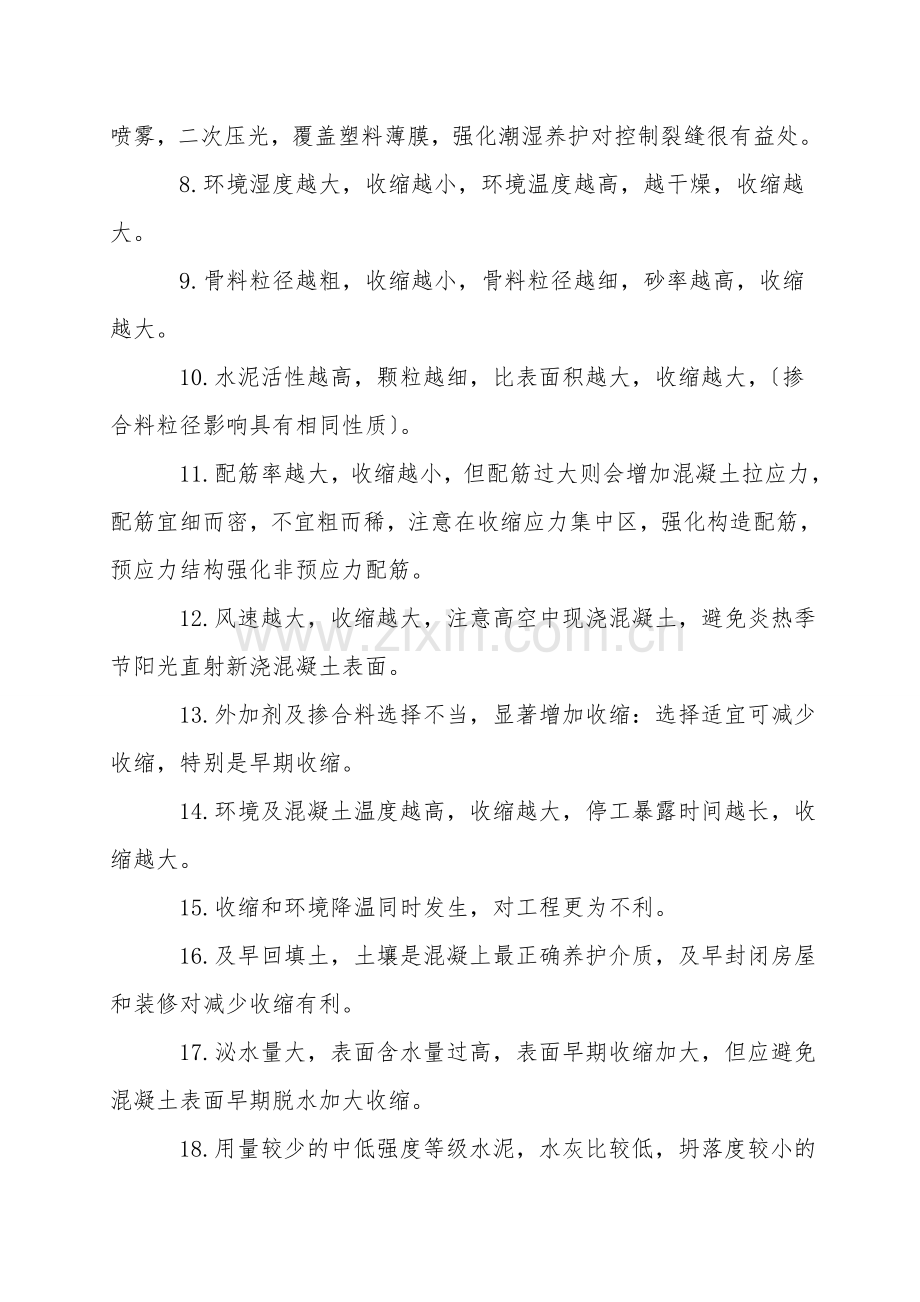

　　7.早期养护时间越早、越长〔7一14天〕，收缩越小，保湿养护避免剧烈干燥能有效地降低收缩应力，注意振捣，特别是在梁板〔或墙板〕交接处，但不得超振，以防离析和大量泌水，楼板浇筑后马上喷雾，二次压光，覆盖塑料薄膜，强化潮湿养护对控制裂缝很有益处。
　　8.环境湿度越大，收缩越小，环境温度越高，越干燥，收缩越大。
　　9.骨料粒径越粗，收缩越小，骨料粒径越细，砂率越高，收缩越大。
　　10.水泥活性越高，颗粒越细，比表面积越大，收缩越大，〔掺合料粒径影响具有相同性质〕。
　　11.配筋率越大，收缩越小，但配筋过大则会增加混凝土拉应力，配筋宜细而密，不宜粗而稀，注意在收缩应力集中区，强化构造配筋，预应力结构强化非预应力配筋。
　　12.风速越大，收缩越大，注意高空中现浇混凝土，避免炎热季节阳光直射新浇混凝土表面。
　　13.外加剂及掺合料选择不当，显著增加收缩：选择适宜可减少收缩，特别是早期收缩。
　　14.环境及混凝土温度越高，收缩越大，停工暴露时间越长，收缩越大。
　　15.收缩和环境降温同时发生，对工程更为不利。
　　16.及早回填土，土壤是混凝上最正确养护介质，及早封闭房屋和装修对减少收缩有利。
　　17.泌水量大，表面含水量过高，表面早期收缩加大，但应避免混凝土表面早期脱水加大收缩。
　　18.用量较少的中低强度等级水泥，水灰比较低，坍落度较小的混凝土，大部分收缩完成时间约为一年。水泥用量较大，强度等级较高的混凝上约为2年。混凝土最终收缩完成时间约20年，略微收缩裂缝的处理与修补不是“质量事故〞。
