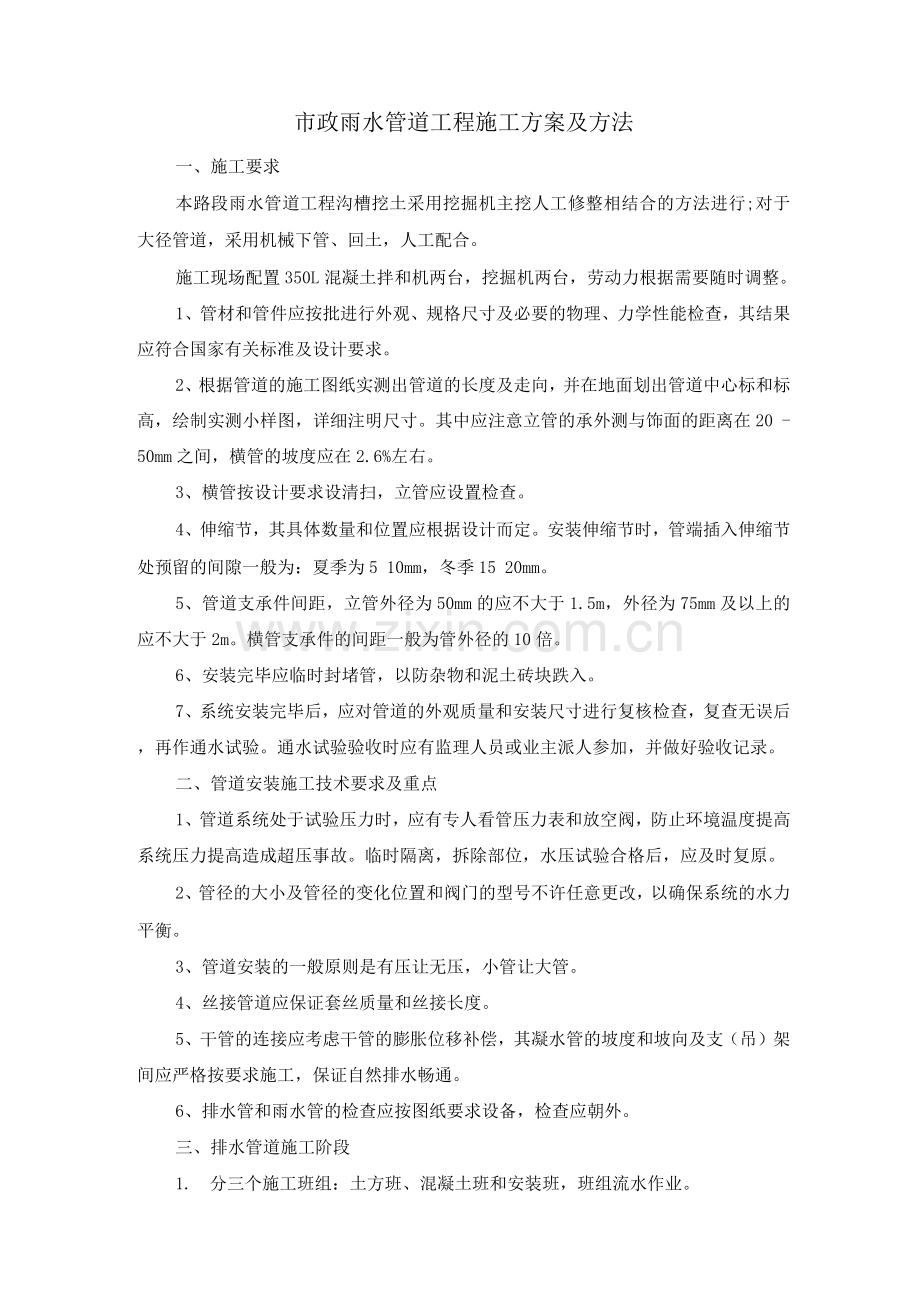

市政雨水管道工程施工方案及方法
一、施工要求
本路段雨水管道工程沟槽挖土采用挖掘机主挖人工修整相结合的方法进行;对于大径管道，采用机械下管、回土，人工配合。
施工现场配置350L混凝土拌和机两台，挖掘机两台，劳动力根据需要随时调整。
1、管材和管件应按批进行外观、规格尺寸及必要的物理、力学性能检查，其结果应符合国家有关标准及设计要求。
2、根据管道的施工图纸实测出管道的长度及走向，并在地面划出管道中心标和标高，绘制实测小样图，详细注明尺寸。其中应注意立管的承外测与饰面的距离在20 - 50mm之间，横管的坡度应在2.6%左右。
3、横管按设计要求设清扫，立管应设置检查。
4、伸缩节，其具体数量和位置应根据设计而定。安装伸缩节时，管端插入伸缩节处预留的间隙一般为：夏季为5 10mm，冬季15 20mm。
5、管道支承件间距，立管外径为50mm的应不大于1.5m，外径为75mm及以上的应不大于2m。横管支承件的间距一般为管外径的10倍。
6、安装完毕应临时封堵管，以防杂物和泥土砖块跌入。
7、系统安装完毕后，应对管道的外观质量和安装尺寸进行复核检查，复查无误后，再作通水试验。通水试验验收时应有监理人员或业主派人参加，并做好验收记录。
二、管道安装施工技术要求及重点
1、管道系统处于试验压力时，应有专人看管压力表和放空阀，防止环境温度提高系统压力提高造成超压事故。临时隔离，拆除部位，水压试验合格后，应及时复原。
2、管径的大小及管径的变化位置和阀门的型号不许任意更改，以确保系统的水力平衡。
3、管道安装的一般原则是有压让无压，小管让大管。
4、丝接管道应保证套丝质量和丝接长度。
5、干管的连接应考虑干管的膨胀位移补偿，其凝水管的坡度和坡向及支（吊）架间应严格按要求施工，保证自然排水畅通。
6、排水管和雨水管的检查应按图纸要求设备，检查应朝外。
三、排水管道施工阶段
1. 分三个施工班组：土方班、混凝土班和安装班，班组流水作业。

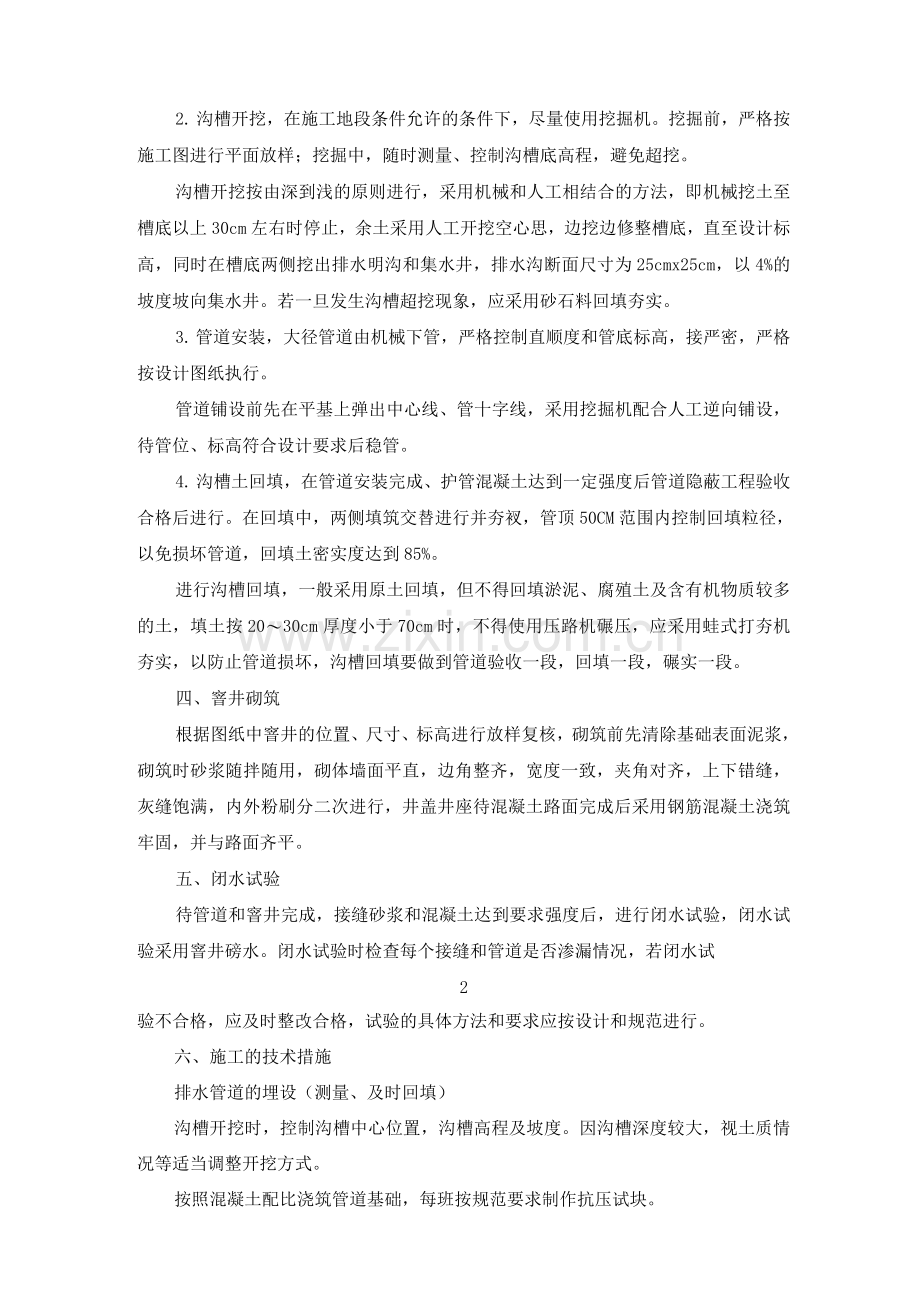

2. 沟槽开挖，在施工地段条件允许的条件下，尽量使用挖掘机。挖掘前，严格按施工图进行平面放样；挖掘中，随时测量、控制沟槽底高程，避免超挖。
沟槽开挖按由深到浅的原则进行，采用机械和人工相结合的方法，即机械挖土至槽底以上30cm左右时停止，余土采用人工开挖空心思，边挖边修整槽底，直至设计标高，同时在槽底两侧挖出排水明沟和集水井，排水沟断面尺寸为25cmx25cm，以4%的坡度坡向集水井。若一旦发生沟槽超挖现象，应采用砂石料回填夯实。
3. 管道安装，大径管道由机械下管，严格控制直顺度和管底标高，接严密，严格按设计图纸执行。
管道铺设前先在平基上弹出中心线、管十字线，采用挖掘机配合人工逆向铺设，待管位、标高符合设计要求后稳管。
4. 沟槽土回填，在管道安装完成、护管混凝土达到一定强度后管道隐蔽工程验收合格后进行。在回填中，两侧填筑交替进行并夯衩，管顶50CM范围内控制回填粒径，以免损坏管道，回填土密实度达到85%。
进行沟槽回填，一般采用原土回填，但不得回填淤泥、腐殖土及含有机物质较多的土，填土按20〜30cm厚度小于70cm时，不得使用压路机碾压，应采用蛙式打夯机夯实，以防止管道损坏，沟槽回填要做到管道验收一段，回填一段，碾实一段。
四、窨井砌筑
根据图纸中窨井的位置、尺寸、标高进行放样复核，砌筑前先清除基础表面泥浆，砌筑时砂浆随拌随用，砌体墙面平直，边角整齐，宽度一致，夹角对齐，上下错缝，灰缝饱满，内外粉刷分二次进行，井盖井座待混凝土路面完成后采用钢筋混凝土浇筑牢固，并与路面齐平。
五、闭水试验
待管道和窨井完成，接缝砂浆和混凝土达到要求强度后，进行闭水试验，闭水试验采用窨井磅水。闭水试验时检查每个接缝和管道是否渗漏情况，若闭水试
2
验不合格，应及时整改合格，试验的具体方法和要求应按设计和规范进行。
六、施工的技术措施
排水管道的埋设（测量、及时回填）
沟槽开挖时，控制沟槽中心位置，沟槽高程及坡度。因沟槽深度较大，视土质情况等适当调整开挖方式。
按照混凝土配比浇筑管道基础，每班按规范要求制作抗压试块。
回填前，现场施工人员会同监理工程师进行隐蔽工程验收，并做到验收记录。污水管道必须进行闭水试验，验收合格后方可回填。
回填后，管道及胸腔的密实度必须达到规范要求，先自检后请监理工程师抽检、验收。
为收集集贤路的雨水，本工程雨水管主要沿道路一侧敷设。
1、雨水管道施工工艺流程
测量放线T沟槽挖土和支护（局部先进行浅层井点降水）T管道施工T铺设管道T砖砌窨井^沟槽回填
2、测量放线
根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
3、沟槽开挖和支护及排水设施
雨水管的埋深较浅，管道埋深一般在1.5米〜2.5米左右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。
据此，雨水管的沟槽采用放坡开挖，明排水施工。边坡1： 1。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖，槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。
槽边堆土高度不宜高于1.5m（堆土边坡内侧按照1： 1.5控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于
3
1.2m，施工机具设备停放离沟槽距离不得小于0.8m。
管道沟槽开挖的深度一般在2m左右，采用明沟排水法进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥。
排水沟深度比沟槽底低0.2m,集水井比排水沟低0.3m〜0.5m，并保持水流畅通。
对于同盛大道两港大道交叉处局部深度在3.0〜4.5m，需先进行开挖，将表层1.5m的粘土挖除，上宽度为5m左右，边坡为1： 1.5,下层土基本上为粉细砂，然后在底面进行井点布置，根据管径大小，两排井点的布置宽度，一般在5.5~6.5m,井点管距坑壁不小于1m，间距为0.8~1.6m，滤管要埋在比槽底低0.9〜1.2m处。井点降水2~3天后，进行沟槽开挖，边开挖边进行沟槽支护，支护采用组合钢撑板，其尺寸为厚6〜6.4cm、宽16~20cm,长3~4m,横向放置，竖撑采用20 x 20cm木方，中间采用①63.5 x6mm钢管作为撑柱。详见下图。
4、管节的预制、运输及现场堆放
管道在预制时，我部将派施工技术人员会同监理不定期到厂方检查。管道采用汽车运输。
运至现场的管道视现场情况就近沿途单排堆放。堆放时严禁管道中间有硬物顶撞，防止管道碰坏，同时服从现场调度排放，不得防碍机械的通行。待用的管材要进行检查验收，如有裂缝等缺陷的管材，不得使用，并做好记录，退回原厂。管节堆放，必须在起重机工作幅度范围内。两节管间要有一定间隙，以便捆管。管节捆绑生扣，可滚管，也可在地上开槽穿绳。钢丝绳不得从管心串过吊装。
吊绳宜采用①3.65钢丝绳（抗拉强度为1961Mpa）,所有绳扣均采用插辫方法，每扣不少于7花以便卸扣。
单根绳长》①x 3.5+1.2H。
根据现场施工条件，管节重量大小选择起重设备。采用汽车吊（或者履带吊、挖掘机等）下管，下管应轻落，防止造成管材损坏和混凝土基础断裂。
下管用的起吊设备应停放在坚实的基础上，若地面软弱，要用方木、钢板等铺垫进行加固。下管时要有专人指挥。
操作人员上下沟槽时，采用扶梯，扶梯要高出地面1m,人员上下时要密切
配合，防止意外。
5、铺设管道
本工程管道安装采用吊机下管、稳管，在施工时以逆流方向进行铺设，承应对向上游，插对向下游，铺设前承和插用清水刷净。
稳管时，相邻两管底部应齐平。为避免因紧密相接使管破损，并使柔性接能承受少量弯曲，管子两端面之间应预留约1厘米的间隙。
排管前需检查混凝土基础的标高、轴线，清除基础表面的污泥、杂物及积水，在基础上弹出排管中心线。标高经复核后方可排管，排管时以控制管内底标高为准。
管道铺设要严格按照操作规程进行，管道接需严密，管道间隙要符合设计要求，管枕、垫尖、管道不得左右晃动。
管道中心线垂直引至撑柱上，拉好中线，吊好锤球。管节铺设采用起吊设备在垂直方向吊管，采用两组手扳葫芦在管的左右两侧水平方向拉管。
排管铺设结束后，必须进行一次综合检查，当线形、标高、接、管枕等符合质量要求时，方可进行下道工序的施工。
管道铺设质量验收标准应符合《市政排水管道工程施工及验收规程》的有关要求，具体指标如下：
管道中心线允许偏差：20mm;
管内底标高允许偏差：-10mm ~+20mm;
承、插之间外表隙量允许偏差：＜ 9mm
(1 )中线控制：本次施工采用边线法，即将管边线用钉子钉在龙门板桩上，通过锤球定位线定出边线，在基础上做好记号，稳管时通过锤线控制管道边线，这样管道就处于中心位置，用这种方法对中，比中心线法速度快。
(2)高程控制：管道高程控制采用水准仪复测，龙门板控制高程。相邻两板的高程钉分别到管底标高的垂直距离应相等，则两高程钉之间连线的坡度即为管道坡度，该连线为坡度线。坡度线上任何一点到管底的垂直距离为一常数。
高程控制时，使用丁字形高程尺，将高程尺垂直放在管底，当标记和坡度线重合时，表明高程正确。管线平面位置与高程误差必须符合规范要求。管中心控制与高程控制必须同时进行。
6、附属构筑物、检查井及雨水施工：
雨水管道检查井及雨水为砖石砌筑，在施工时，井底基础应与管道基础同时浇筑。排水管检查井内的流槽，宜与井壁同时进行砌筑，流槽应与上下游管线底部接顺，井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接缝，避免了因接茬不好的因素，产生裂缝引起不均的沉降。
井内的踏步应随砌随安，位置准确，踏步安装后，未达砌筑强度前不得踩踏。此外，检查井的预留支管应随砌随安，预留管的直径、方向、标高应符合设计要求，管与井壁衔接处应严密，预留支管宜用砂浆砌筑封并抹平。
依据标准图集，雨水管出水采用垫层、砌石基础，浆砌块石墙身。施工中用挖掘机根据图纸位置及标高挖出施工作业面，并用人工加以修整。浆砌块石采用砂浆将块石人工砌筑形成。砌筑时注意按照图纸尺寸并注意砂浆饱满。
7、沟槽回填
沟槽回填是管道工程中的一道重要工序，沟槽回填后，管顶以上的回填土将变为管道上的竖向土压力施加在管道结构上，因此，采取措施减小竖向土压力强度就意味着减少管道的荷载，采用“中松侧实法”，先用手扶式振动夯、冲击夯将管道两侧分层回填压实，分层厚度为20cm，到管顶以上50cm后，再采用大型压实机械回填。
