无机硅酸锌车间底漆工艺安全操作规程.doc

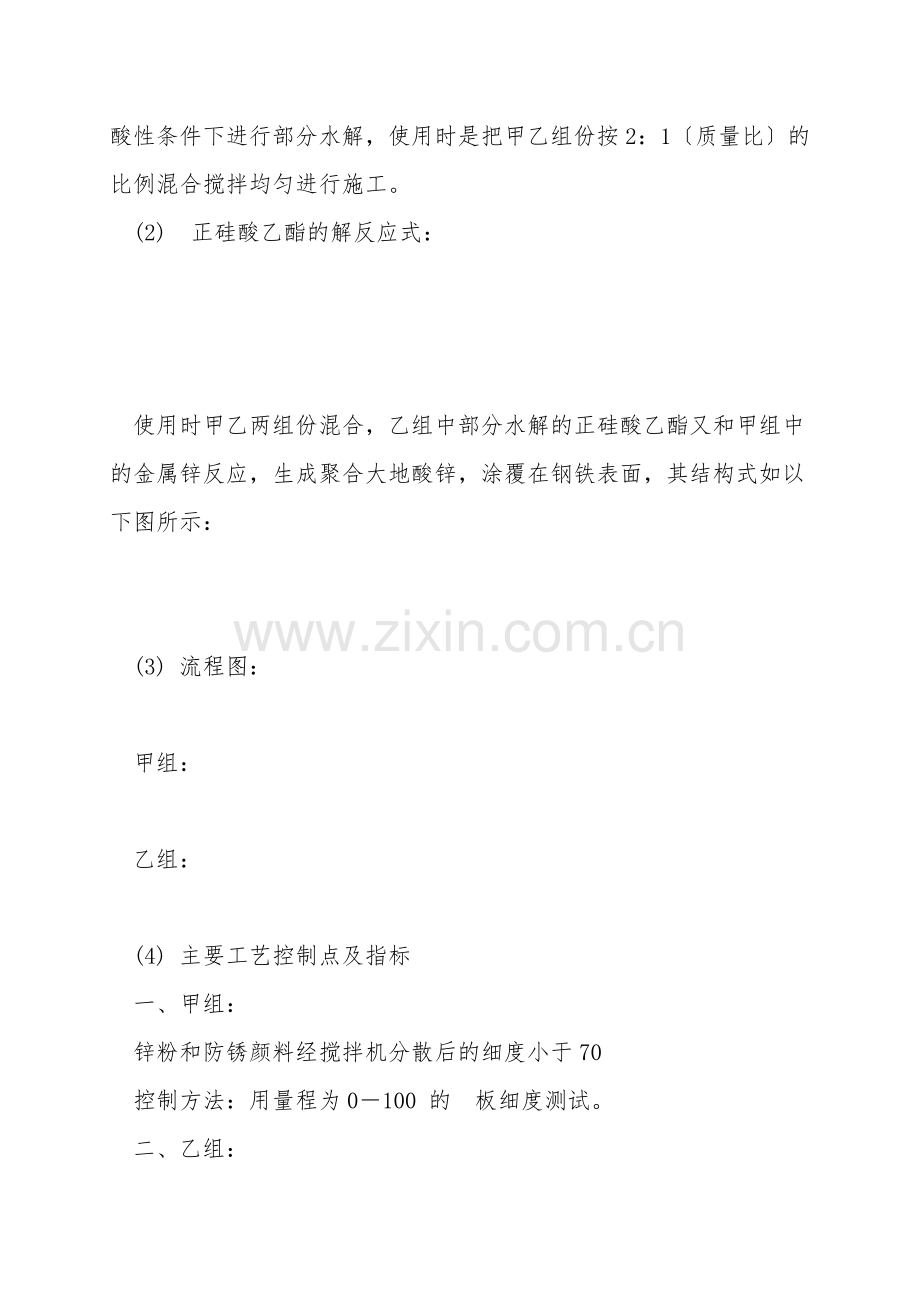

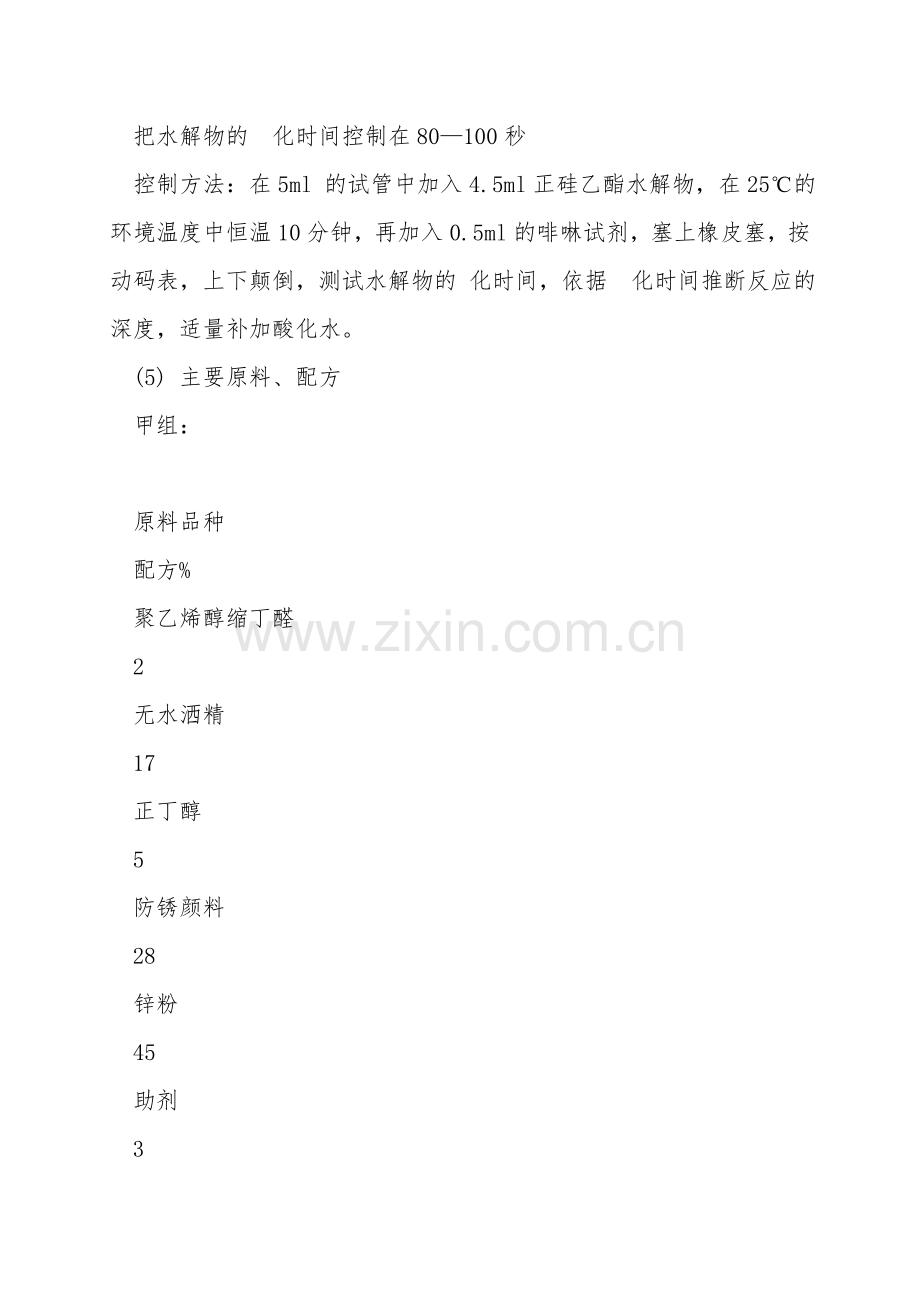

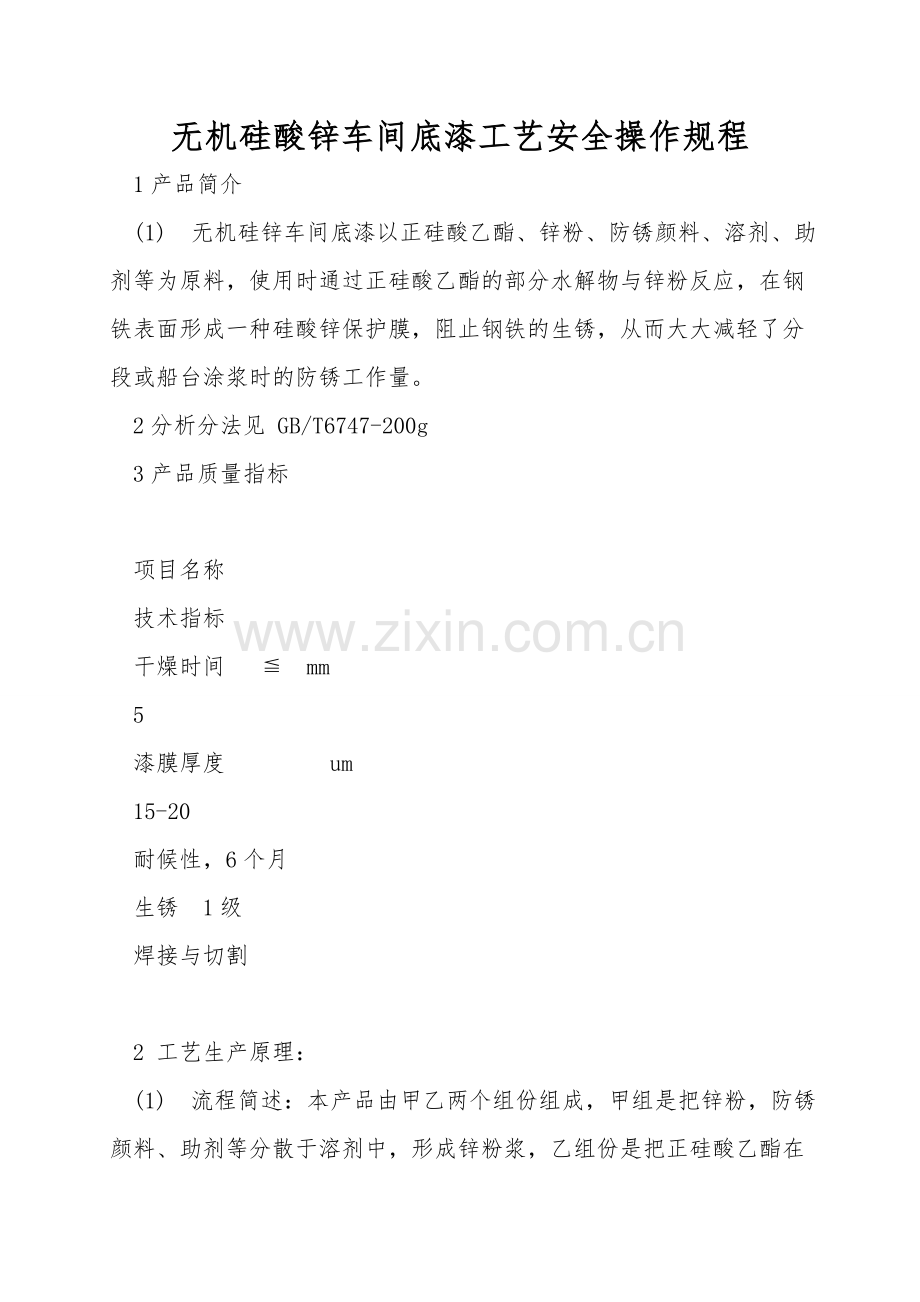

无机硅酸锌车间底漆工艺安全操作规程 1产品简介 (1)无机硅锌车间底漆以正硅酸乙酯、锌粉、防锈颜料、溶剂、助剂等为原料，使用时通过正硅酸乙酯的部分水解物与锌粉反应，在钢铁表面形成一种硅酸锌保护膜，阻止钢铁的生锈，从而大大减轻了分段或船台涂浆时的防锈工作量。 2分析分法见 GB/T6747-200g 3产品质量指标 项目名称 技术指标 干燥时间 mm 5 漆膜厚度 um 15-20 耐候性，6个月 生锈1级 焊接与切割 2 工艺生产原理： (1)流程简述：本产品由甲乙两个组份组成，甲组是把锌粉，防锈颜料、助剂等分散于溶剂中，形成锌粉浆，乙组份是把正硅酸乙酯在酸性条件下进行部分水解，使用时是把甲乙组份按2：1质量比的比例混合搅拌均匀进行施工。 (2)正硅酸乙酯的解反应式： 使用时甲乙两组份混合，乙组中部分水解的正硅酸乙酯又和甲组中的金属锌反应，生成聚合大地酸锌，涂覆在钢铁表面，其结构式如以下图所示： (3) 流程图： 甲组： 乙组： (4) 主要工艺控制点及指标 一、甲组： 锌粉和防锈颜料经搅拌机分散后的细度小于70 控制方法：用量程为0100 的板细度测试。 二、乙组： 把水解物的化时间控制在80100秒 控制方法：在5ml 的试管中加入4.5ml正硅乙酯水解物，在25的环境温度中恒温10分钟，再加入0.5ml的啡啉试剂，塞上橡皮塞，按动码表，上下颠倒，测试水解物的 化时间，依据化时间推断反应的深度，适量补加酸化水。 (5) 主要原料、配方 甲组： 原料品种 配方% 聚乙烯醇缩丁醛 2 无水洒精 17 正丁醇 5 防锈颜料 28 锌粉 45 助剂 3 乙组： 原料名种 配方% 硅酸乙酯 无水乙醇 40 正丁醇 10 酸化水 3-5 3 安全操作规程 甲组： (1) 岗位基本知识 a 岗位工艺简述 聚乙烯醇缩丁醛在高速分散机剪切力的作用下先溶于装有乙醇、正丁醇的混合溶剂的调漆锅中，慢慢投入锌粉、防锈颜料、助剂等，继续分散到细度70 过滤后包装到甲组份 b 主要物件的危险性及安全要求： 乙醇的危险特性、易燃，其蒸气与空气可形成爆炸性混合物。遇明火、高热能引起燃烧爆炸。与氧化剂接触发生化学反应或引起燃烧。在火场中受热的容器有爆炸危险。蒸气比空气重，能在较低处扩散到较远的地方，遇明火引起回燃。 乙醇的安全要求：不能接触明火，生产过程密闭、通风 正丁醇的危险特性：易燃，其蒸气与空气可形成爆炸性混合物。遇明火、高热能引起燃烧爆炸。与氧化剂接触猛热反应。在火场中，受热的容器有爆炸危险。 乙醇的安全要求：不能接触明火，生产过程密闭、通风。 锌粉的危险特性，具有还原性与水、酸或碱金属氢氧化物接触级放出易燃的氢气。与氧化剂、硫黄反应会引起燃烧或爆炸。粉末与空气能形成爆炸性混合物，易被明火点燃引起爆炸，潮湿粉尘在空气中易自行发热燃烧。 锌粉的安全要求：禁止受潮，密闭操作。
