普通混凝土配合比设计.ppt

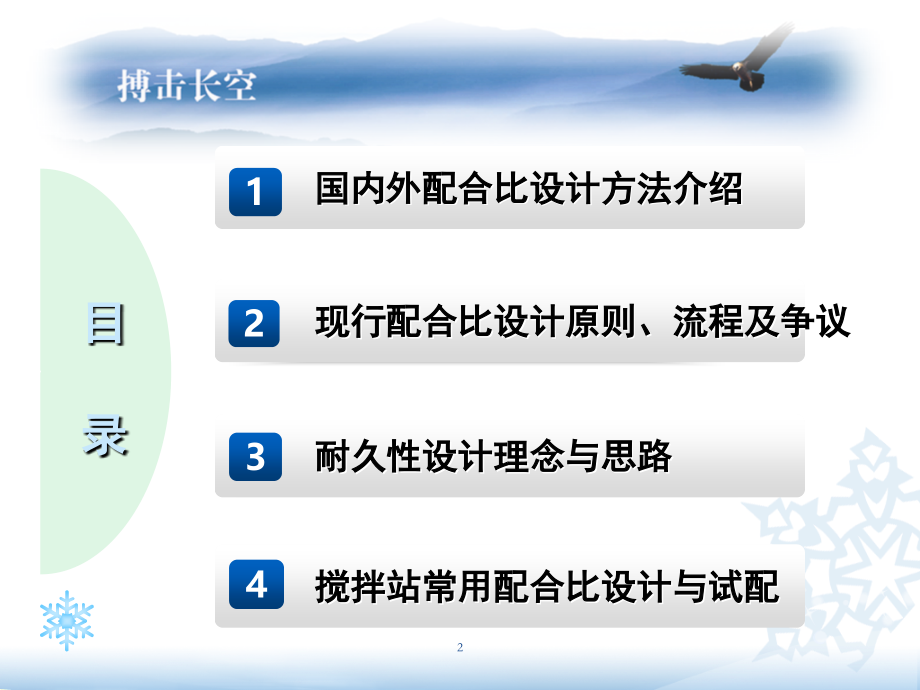

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,普通混凝土配合比设计和试配,2013-1,1,国内外配合比设计方法介绍,1,目 录,现行配合比设计原则、流程及争议,2,耐久性设计理念与思路,3,搅拌站常用配合比设计与试配,4,2,最佳,浆骨,比配,合比设计,方法,Mehta,P K,和,Aitcin P C,基于,该,方法是在现有,HPC,实践经验的基础上，对主要的配合比设计参数作出一些假设，从而得到试拌用的第一盘配料的配合比,。,其,主要假设有,：,一、,水泥浆,与骨料的体积比为,35,65,。,二、,用水量,根据混凝土强度等级取不同的设定值,。,三、,假定,含气量，再根据用水量和水泥浆体积，算出水泥用量,。,四、,近似,假设水泥与矿物掺合料,(,粉煤灰、硅灰及矿渣等,),的,体积,比,为,75,25,，复合双掺时，硅灰与粉煤灰或矿渣的体积各,为,10%,，,15,%,；,五、,粗细,骨料体积比设为,60,40,；,六、,高效,减水剂的掺量设为,1%,。,由于,这种方法中有许多假设，所以第一盘配料经计算出的配合比仅能起引导作用，为了获得正确的配合比，尚需进行大量的试验,。,国内外配合比设计方法介绍,1,3,英国的,Domone P L J,等基于最大密实度理论的配合比设计,方法,一、,使集料,所占据的相对体积尽可能地多，集料颗粒之间的空隙由具有一定水胶比的浆体填充,。,二、,浆体,的水胶比根据混凝土的设计强度确定。但是如果浆体仅仅填充集料间的空隙，则混凝土拌和物将不能流动，必须使浆体有一定的富裕，以对集料起润滑作用,。,三、,此外,还要考虑细集料颗粒的表面积效应，使实际使用的最优砂率小于集料颗粒堆积最密实时的砂率,。,“最大密实度理论”,可,使,混,凝土,在具有良好工作性的前提下胶结浆体的含量达到最小，以降低混凝土工作度的经时损失、水化热、收缩、徐变以及碱一集料应的可能性,。,国内外配合比设计方法介绍,1,4,法国路桥实验中心基于,Feret,公式和,Farris,模型建议的配合比设计,方法,一、,混凝土,的强度可用,Feret,公式通过有限的配合比参数进行预测；按照,Farris,模型，认为混凝土是砂、石、水泥三类固相颗粒形成的复合悬浮液体，混凝土的工作性与拌合物的粘性密切相关。,二、,根据,上述理论，对混凝土的配合比作以下三项假设,：有,一定组成的混凝土强度主要受浆体性质的控制；不含砂、石的浆体可有最高的强度,；当,混凝土集料的组成一定时，拌和物的工作性取决于浆体的体积和浆体的流动性；,三、,满足,一定的强度及工作性要求时，需要浆体体积最小的砂率为最优砂率；对于等体积、等粘度、不同组成的浆体，最优砂率相同。,基于,以上假设，大部分试验就可用模型材料进行，即用砂浆进行力学试验，用浆体进行流变试验。这样可大大减少试验的工作量。,国内外配合比设计方法介绍,1,5,全计算,法,陈建奎基于,Mehta,和,Aitcin,教授的观点和混凝土材料组成的四项假定,：,一、,混凝土,各组成材料（包括固、气、液相）具有体积加和性,；,二、,石子,的空隙由干砂浆来填充,；,三、,干,砂浆的空隙由水来填充,；,四、,干,砂浆由水泥、细掺料、砂和空隙所组成,。,五、,水,胶比决定强度,。,对,高性能混凝土配合比设计，提出一种全计算方法，修正了传统的绝对体积法，使高性能混凝土配合比设计从半定量走向定量、从经验走向科学，是混凝土配合比设计上一较大的改进,。,国内外配合比设计方法介绍,1,6,普通混凝土配合比设计规程,JGJ55,中的质量法和体积法,20,世纪,70,年代末，配合水泥国家标准的修订，颁布,普通混凝土配合比设计技术规定（,JGJ55-81,）,。,经历的几,次,修订：,普通混凝土配合比设计规程,（,JGJ/T55-96,、,JGJ55-2000,、,JGJ 55-2011,）,。,其它设计规程,水工混凝土配合比设计规程,DL/T 5330-2005,自密实混凝土应用技术规程,CECS 203,：,2006,轻骨料混凝土技术规程（,JGJ 51-2002,）,这些设计规程对相应的混凝土进行了设计方法的规定。,国内外配合比设计方法介绍,1,7,上述,Bolomey,公式也是美国,ACI(211.1),、英国,(BRE1988),、法国,(Dreux 1970),、日本等配合比设计的基础。,配合比确定原理,现行配合比设计原则、流程及争议,2,8,设计原则及基本规定,应根据工程性质和所处的环境确定混凝土性能指标和选择原材料。当混凝土有多项性能要求时，应采取措施确保主要技术要求，并兼顾其他性能要求。,最大水胶比应符合,混凝土结构设计规范,GB50010-2010,的规定。,现行配合比设计原则、流程及争议,2,9,设计原则及基本规定,矿物掺合料用量应符合有关规定，并经试验确定。计算出的胶凝材料用量应符合,普通混凝土配合比设计规程,JGJ,55-2011,的规定。,冬期配合比的设计应符合,建筑工程冬期施工规程,JGJ/T,104-2011,的要求。,其它的性能指标，如含气量、碱总量等应参考相关标准规定。,现行配合比设计原则、流程及争议,2,10,配合比设计流程,现行配合比设计原则、流程及争议,2,11,争议一：质量法与体积法,质量,法（前称重量法、假定容重法,）,是,JGJ55,提出的新的设计方法，当时是从使用者的角度出发，尽量简化设计程序而确定的。它用不太精确的假定来代替以前体积法繁琐的试验和计算，最后用修正系数来校正，确保了配合比的计算精度,。,标准在条文说明中指出“在实际工程中，混凝土配合比设计通常采用质量法。,体积法对技术要求略高。”,标准中没有明确说明体积法和质量法的区别和优劣，,对于,标准使用者,来说,，无法判断哪个方法的好坏，多数就偏向于使用简单的质量法,。,其实，随着现代办公软件的普及，例如微软,Excel,软件的运用，可以很方便的对配合比设计的各个参数和公式进行计算，从而得到精确的配合比。,现行配合比设计存在争议的地方,2,12,现行配合比设计存在争议的地方,2,质量法和体积法的优缺点,质量法,优点：简单易学。,缺点：误差较大，需频繁校正,体积法,优点：准确。适用面较广。,缺点：需要精确测定原材料的表观密度,。,13,现行配合比设计存在争议的地方,2,举例,质量法和体积法的最大差别之处还在于混凝土配合比调整方面。,现代混凝土原材料的质量波动很大，施工配合比的调整非常频繁，调整的各个参数可能有：,砂率、外加剂掺量、掺合料取代比例、原始用水量,等。,质量法的弊端：调整后的混凝土体积发生了一定程度的变化。如果要精确到,1m,3,，需要频繁进行校正。,体积法：调整后的混凝土配合比体积始终为,1m,3,。利用,Excel,函数和公式，可以准确、快速的实现体积法的参数调整。,14,设计引气混凝土配合比时的差异,体积法可以通过设置含气量参数,，来设计不同含气量的混凝土配合比。而质量法对此无能为力，只能辅助于实际含气量时的校正。,举例：分别设计含气量为,1%,、,2%,、,3%,的混凝土配合比,现行配合比设计存在争议的地方,2,注意：体积法设计的不同含气量配合比需要考虑含气量损失、振捣等因素导致的亏方问题，在设计时可根据容重和实测的含气量结果进行修正。修正好的配合比不会影响实际使用过程中的配合比调整。,15,现行配合比设计存在争议的地方,2,争议二：应采用何种干燥状态的骨料,骨料表面干燥的,状态分为,：,1,、全干，,2,、气干（干燥），,3,、,饱和面,干，,4,、湿润。,全干状态（,或,称烘干,状态,）：,是,砂在,烘箱,中烘干至恒重，达到内、外部均不含水,。,气干状态（或者干燥状态）：,在砂的内部含有一定水份，而表层和表面是干燥无水的，砂在干燥的环境中自然堆放达到干燥往往是这种,状态,。,饱和,面干状态：骨料其内部孔隙含水达到饱和而其表面干燥,。,湿润状态：,砂的内部不但含水饱和，其表面还被一层水膜覆裹，颗粒间被水所,充盈,。,16,现行配合比设计存在争议的地方,2,饱和面干状态,饱和,面干状态，即砂的内部和表层均含水达到饱和状态，而表面的开口孔隙及面层却处于无水状态,。,拌,合,混凝土,的砂处于这种状态时，与周围水的交换最少，对配合比中水的用量影响最小,。,因此，建议使用饱和面干的砂子进行混凝土配合比的试配。,争议来自：,JGJ55-2011,规定使用骨料：,细骨料含水率小于,0.5%,，粗骨料含水率小于,0.2%,，接近于气干的状态；而从配合比理论上说，应该用饱和面干状态的骨料。,到底,应该使用,什么样干燥状态的骨料？我认为如果从实用的角度可使用接近气干的骨料，从准确的角度宜使用饱和面干状态的骨料。,17,耐久性设计理念与思路,3,环境对混凝土破坏原因的,分类,18,耐久性设计理念与思路,3,注：钢筋锈蚀本身是电化学作用，但从砼保护层的护筋性讨论主要是物理作用，碳化也有化学作用,19,配合比设计时应考虑的提高耐久性措施,破坏因素,主要措施,补充措施,钢筋锈蚀 碳化,提高混凝土强度（,C4050,以上）保证保护层厚度,减少粉煤灰掺量，适当加大水泥用量,氯离子,加大保护层厚度，降低氯离子渗透系数（掺加粉煤灰、矿粉，适当提高混凝土强度）,适当引气,冻融交替,掺合优质引气剂，保证混凝土的含气量,盐冻,掺合优质引气剂，含气量高于普通冻融交替,配筋构件还须补充防氯离子钢筋锈蚀的措施,耐久性设计理念与思路,3,20,破坏因素,主要措施,补充措施,碱集料反应,选用非活性或低活性集料,，限制混凝土中碱含量,掺加粉煤灰、矿粉,硫酸盐侵蚀,选用低,C,3,A,水泥，掺加粉煤灰、矿粉,适当提高强度，引气,渗水,提高强度，引气,掺加粉煤灰、矿粉,盐结晶,掺加引气剂，保证含气量,弱酸性腐蚀,提高强度,单项破坏因素的防止措施,耐久性设计理念与思路,3,21,耐久混凝土应该是抗裂性好的混凝土，耐久混凝土应考虑防止裂纹措施，而耐久和防裂措施许多是一致的。,1,选用水泥,低早强（防裂要求,R,24h,10-12MPa,）,低水化热、低,C,3,A,含量、低含碱量,2,坚固耐久的集料，用锤式破碎机破碎的碎石（级配和粒 形 较好），冲洗干净。,3,尽可能减少胶凝材料总量，为此尽可能降低单方拌合水量。为此选择合适的坍落度（纠正现在不管场合追求,200,220mm,高坍落度）,4,掺加粉煤灰、矿粉或两者复掺,5,掺加优质引气剂,设计和配制耐久性防裂混凝土的一般通用,途径,耐久性设计理念与思路,3,22,（,1,）确定环境破坏的主要因素和次要因素。,（,2,）根据破坏因素和服务年限确定耐久性的要求指标。,（,3,）采取有效的提高耐久性的通用措施，综合兼顾耐久性、强度、防裂等要求，确定各项材料参数。,（,4,）要考虑现场施工条件，施工质量水平，施工单位的质量保证体系。同时也要考虑经济性。,其它具体设计细节可参考：,混凝土结构耐久性设计与施工指南,(2005,修订版,)CCES 01-2004,耐久性,综合设计应注意的主要因素和指标,耐久性设计理念与思路,3,23,设计方法：,质量法、体积法。,搅拌站常用配合比设计与试配,4,24,搅拌站常用配合比设计与试配,4,25,搅拌站常用配合比设计与试配,4,26,配合比,设计细化思路,结合混凝土性能进行配合比设计,不同强度等级混凝土的性能，决定了设计采取的思路和策略。例如,C10C15,，,C20C45,，,C50C60,这三个系列的混凝土特性不同，需要分开进行设计。,目前,搅拌站常用,的系列配合比设计方法是对,普通混凝土配合比设计规程,JGJ55,的扩展和深化，比较适合搅拌站的实际情况。但系列配合比设计应以设计参数基本相同为原则，水胶比跨度不宜过大。,搅拌站常用配合比设计与试配,4,27,搅拌站常用配合比设计与试配,4,C10C15,C20C45,C50C60,尽可能提高粘聚性,保持粘聚性适中,尽可能降低粘聚性,用水量适当提高,用水量适当居中,尽量降低用水量,掺合料取代量提高,掺合料取代量居中,掺合料取代量适当降低,适当提高砂率,砂率适中,适当降低砂率,适当降低外加剂用量,外加剂用量居中,适当提高外加剂用量,28,结合,工程部位特征进行,设计,墙柱、顶板、大体积、地面等工程部位，对混凝土的要求不一，需要根据不同部位进行配合比设计。例如大体积混凝土采用高掺合料用量以减少水化热、地面保证较高的水泥用量和较小的坍落度以防止起砂、墙柱采取较高的强度保证率以确保验收时的回弹强度等。,搅拌站常用配合比设计与试配,4,29,搅拌站常用配合比设计与试配,4,部位,(,构件,),坍落度,用水量,水泥用量,掺合料用量,外加剂用量,砂率,窄剪力墙,220mm,以上,高,高,适中,适中,大,顶板,180mm,适中,适中,适中,适中,适中,底板（大体积）,180mm,低,低,高,高,低,地面,160mm,较高,高,低,低,低,柱,160mm,适中,较低,较高,较高,较低,30,结合搅拌站可用材料性能进行设计,搅拌站正在使用的原材料品种直接影响混凝土配合比的设计思路。例如粉煤灰和外加剂的质量影响原始用水量选择，砂的质量影响砂率的选择等等。,结合搅拌站生产工艺进行,骨料的存储与计量情况、搅拌机,的生产能力、罐车的性能也同样影响混凝土配合比设计思路。,搅拌站常用配合比设计与试配,4,31,试,配与配合比确定注意事项,试,配前的准备,应,作有配计划,准备,充足的,原材料,所有,原材料要进行,检测,完善试验条件,搅拌机叶片间隙过大要及时修理或更换,试模涂刷隔离剂应尽可能少,微膨胀混凝土应采用铁试模,搅拌机、振动台均应有计时器等,搅拌站常用配合比设计与试配,4,32,试,配与配合比确定注意事项,试配过程,保证称量数据及试验数据的准确性,尽量,采用搅拌机,搅拌,保证搅拌最小量，不能小于,20L,同,系列配合比尽可能,在同一时间段做完,不同强度等级混凝土拆模时间应当不同等。,搅拌站常用配合比设计与试配,4,33,试,配与确定注意事项,环境温度、湿度记录,根据不同目的留置充足的试件,配合比确定,注意大小搅拌机的差别,使用合理的保证系数,保证配合比的重现性,搅拌站常用配合比设计与试配,4,34,试,配与配合比确定注意事项,混凝土用水量与外加剂的关系,用水量不是越低越好,不同的材料用组合应有一个最低用水量,通过,试配确定合适,的用水量,搅拌站常用配合比设计与试配,4,35,搅拌站常用配合比设计与试配,4,36,试,配与配合比确定注意事项,配合比设计试拌过程中出现严重离析，简要分析造成混凝土严重离析的主要原因。,答：造成混凝土严重离析的主要原因有以下几点：,（,1,）外加剂与水泥的适应性差。,（,2,）相对于用水量而言外加剂用量过大，或相对于外加剂用量而言用水量过大。,（,3,）砂率过小。,（,4,）需水量比小的掺合料取代水泥的量过大。,（,5,）水泥的标准稠度用水量小、砂的含泥小、掺合料的需水量比小等使达到相同坍落度混凝土单方用水量降低的因素的共同作用。,搅拌站常用配合比设计与试配,4,37,举例,5,38,举例,5,39,举例,5,40,举例,5,41,最后根据确定的水胶比计算对应强度等级的配合比。,举例,5,42,谢 谢！,43,
