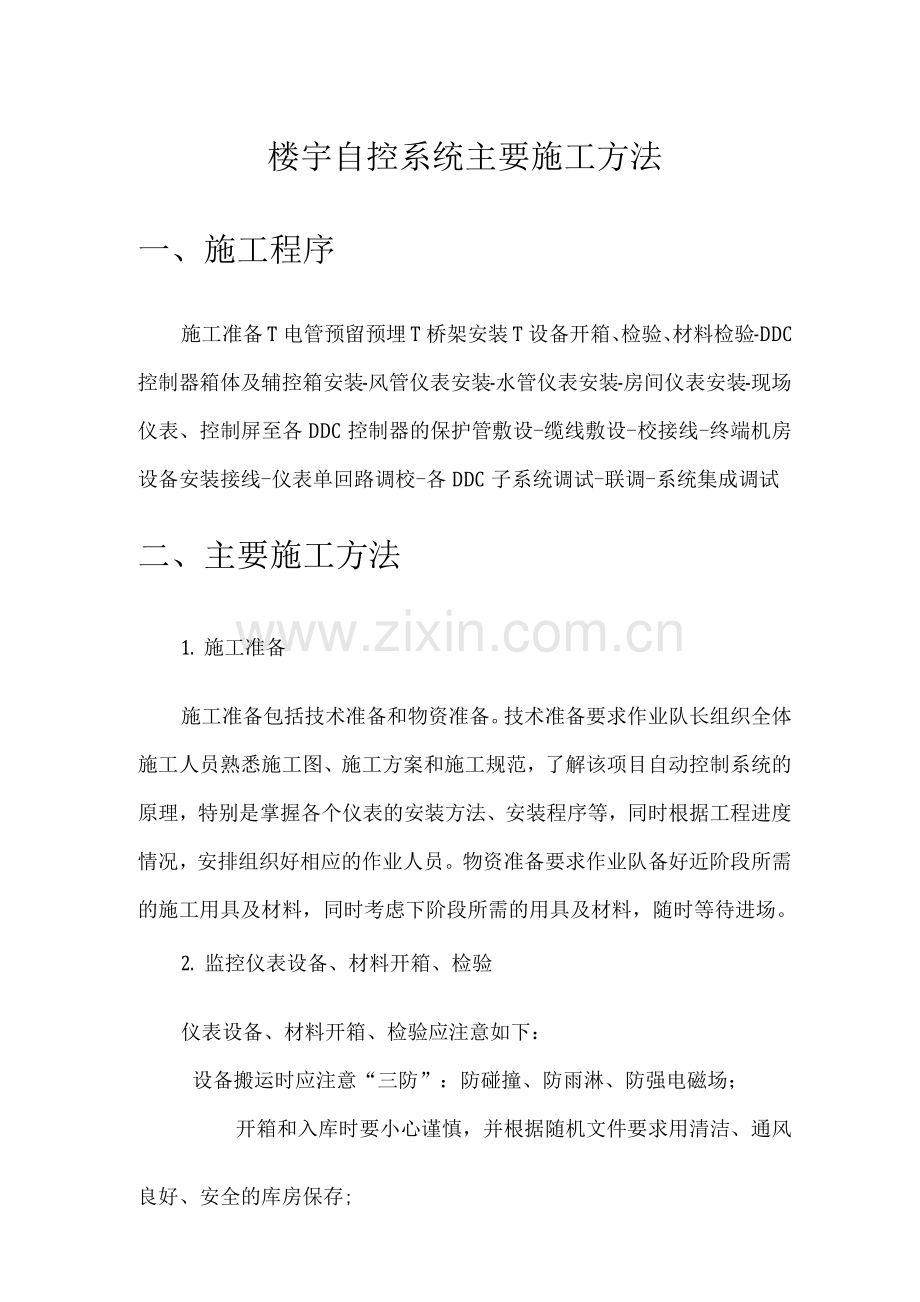

楼宇自控系统主要施工方法
一、施工程序
施工准备T电管预留预埋T桥架安装T设备开箱、检验、材料检验-DDC控制器箱体及辅控箱安装-风管仪表安装-水管仪表安装-房间仪表安装-现场仪表、控制屏至各DDC控制器的保护管敷设-缆线敷设-校接线-终端机房设备安装接线-仪表单回路调校-各DDC子系统调试-联调-系统集成调试
二、主要施工方法
1. 施工准备
施工准备包括技术准备和物资准备。技术准备要求作业队长组织全体施工人员熟悉施工图、施工方案和施工规范，了解该项目自动控制系统的原理，特别是掌握各个仪表的安装方法、安装程序等，同时根据工程进度情况，安排组织好相应的作业人员。物资准备要求作业队备好近阶段所需的施工用具及材料，同时考虑下阶段所需的用具及材料，随时等待进场。
2. 监控仪表设备、材料开箱、检验
仪表设备、材料开箱、检验应注意如下：
设备搬运时应注意“三防”：防碰撞、防雨淋、防强电磁场；
开箱和入库时要小心谨慎，并根据随机文件要求用清洁、通风
良好、安全的库房保存;
设备开箱后检查外观是否良好，仪表规格、型号是否符合设计要求，
各种附件是否齐全。仪表开箱时各种资料，如合格证、使用说明书、出厂校验单等必须收集好，统一保管。开箱检验合格的仪表才能交付使用，开箱不合格品不能使用，并作好记录；
仪表施工材料领取后检验外观是否良好,有无合格证、质保书，尤其是防爆件更应注意检查。仪表施工材料领取后要分类别摆放好。仪表专业使用材料种类多，其中有许多小型加工件和附件容易混乱和遗失，因此无论是在材料科库房还是在班组临时摆放材料的工具箱内材料都要摆放整齐，并上好标志，做到清晰明了，以便于施工时取用方便。
5. DDC控制器箱体及辅控箱安装
DDC控制器箱体及辅控箱安装内容包括：箱体安装、模块安装、变压器和继电器安装及接线端子排安装。其具体注意事项如下：
控制器内设备与各构件连接应牢固，安装在轻质墙上应采取加固措施；
控制器安装时要横平竖直，垂直度和水平偏差度在误差范围内，且接地应牢固良好；
对所有需进行二次安装的插件（模块），在插拔时要轻拿轻放，切忌生拉硬拔；
变压器元件质量要良好，在辅控箱内要排列整齐，固定牢固，
一2 一
且通风良好；
继电器元件质量要良好，在辅控箱内要排列整齐，固定牢固；
接线端子排在箱体内应无损坏，绝缘良好，安装时固定牢固。
6. 风管仪表安装
风管仪表包括风管温湿度传感器、压差开关、风门执行器等设备。
其安装要点如下：
在风管上开孔要找准位置，符合实际尺寸；
安装时要小心谨慎，符合该仪表的安装要求；
安装处要密封良好，严禁漏风。
7. 水管仪表安装
水管仪表包括水管温湿度传感器、压力传感器、水流开关、流量计、调节阀、电磁阀及液位计等设备。其安装过程分为取源部件的安装和仪表设备的安装，具体要点如下：
仪表所有取源部件的开孔、安装必须在工艺专业制作预制时同时进行，开孔和焊接的方法要求符合相应工艺专业本体的要求；
温度取源部件要安装在温度灵敏和具有代表性的地方，远离强磁场；
压力取源部件要安装在流速稳定的直管段，不能选在管道的弯角处；
流量取源部件根据流量计的类型采取不同的安装方法；
测温元件安装时应注意尽量插进管道直径2/3处，且和温度取源部件
连接紧密，无渗漏；
压力传感器的安装应外加球阀和截止阀，以便维修，同时安装要紧密，无渗漏；
流量计安装要注意流体方向，保证满流速流过流量计，连接法兰安装要符合管道专业的标准，安装完成时应进行密封检查；
电动调节阀安装分执行机构的安装和阀体的安装，阀体与管道用法兰连接，其密封性要良好，同时保证管路内充满液体，执行机构动作良好；
猪胆式液位传感器安装时要根据水箱或积水坑的深度及高低位置的要求，准确定位。
8. 房间仪表安装房间仪表包括室内温湿度传感器和防爆温湿度传感器。其安装要点如下：
温湿度传感器应安装在室内温度具有代表性的地方；
其安装要符合设计标高，固定牢靠，并排安装时要水平、整齐。
9. 缆线敷设
缆线敷设注意事项如下：
缆线敷设前仔细核对电缆型号、规格是否符合设计要求，敷设前后都
应用5V兆欧表检查电缆的绝缘值，合格的才能敷设和连接;
电缆敷设时应排列整齐，在桥架中应用扎带固定，电缆两头应留足够的长度，并挂好标志牌；
不同系统、不同电压、不同类别的线路不应穿于同一根管内或
线槽的同一槽孔内;
电气配线要求排列整齐，接线应尽可能走线槽；
在管内或线槽内穿线前，应将管内或线槽内的积水及杂物清除干净；
导线在管内或线槽内，不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接，当采用焊接时，不得使用腐蚀性的助焊剂。
10. 校接线
线缆量大，接线端子多，在校接线过程中应注意如下：
仪表校接线除设计规定可用5V兆欧表检测绝缘外，其余一律不得用兆欧表，应用专用的测量仪器（常规的采用万用表）；
仪表箱内布线应用绝缘尼龙扎带捆扎，切忌用金属代用，以防线乱而产生电容效应，导致误信号；
弱电接地保护与弱电接地消静电网络应严格区别，绝不能混淆，以防强电在瞬间对地短路对弱电系统的模块损坏；
为保证导线无损伤，剥线时应注意不要损伤到导线；
导线与端子排间采用焊接或压接方式，均应牢固可靠；
盘、柜内的导线不应有接头，导线芯线应无损伤；
每个接线端子的每侧接线宜为1根，不得超过2根。对于插接式端子，不同截面的两根导线不得接在同一端子上。
11. 终端机房设备安装接线终端机房设备安装包括电脑及通讯控制器等的安装，接线主要指网络线的连接。
12. 仪表单回路调校系统调试应在工艺试车前进行，仪表系统全
部安装完毕，管道清扫及压力试验合格，电源、气源和液压都具备仪表运行的要求。仪表单回路调校主要调试现场仪表的动作正确与否，阀门的开度是否准确，收集到的数据是否准确，控制柜是否动作等。我方配合供应商及业主进行调试，发现安装及接线错误应及时改正。
13. 各DDC子系统调试各DDC子系统调试主要调试DDC收集现场仪表的数据的正确性及控制现场的设备能否实现，我方配合供应商及业主进行调试。
14. 联调联调重点测试DDC之间相互通讯及DDC与终端之间通讯是否符合要求，同时检验终端电脑发出的指令及回收的数据是否准确无误。
15. 系统集成调试系统集成调试主要测试各个子系统之间相互通讯。
