第一节水源井工程施工方案
一、成孔施工工艺及要求
1. 施工准备
(1) 测量定位:用测量仪器定出轴线及标高，确定井位。
(2) 用KE—10干钻孔连续钻孔取土.
(3) 组织协调好施工作业人员进场工作及井具设备堆放场地。
(4) 现场供电、供水及场地平整由总包协助解决.
2. 工艺程序
定位T成孔T清孔T下管T填砾7洗井7下泵T抽水T真空抽水
3. 工艺要求
(1) 、定位
通过测量仪器定出井位，并严格按照设计井位成孔。钻机就位时必须对准所定孔位，机架水平、正直，井位误差不超过10cm。
(2) 、成孔
采用正循环钻进工艺，成孔直径：1米以上为273mm, 1米以下为219mm,钻进过程中，根据不同的地层合理选用钻压、转速、泵量等技术参数，采用自然造浆护壁，成孔垂直度偏差小于1%.
(3) 、清孔
清孔的目的是将成孔后的稠泥浆及孔内的泥浆冲出。
(4) 下管
下管时所有深井的底部要通过测量控制在一个水平面上：为了保证井管不靠在井座上和填砾厚度，在井管上加设扶正器(门形钢管架，管壁厚度为8mm.
(5) 填砾
所用材料为粒径38mm的瓜子片。

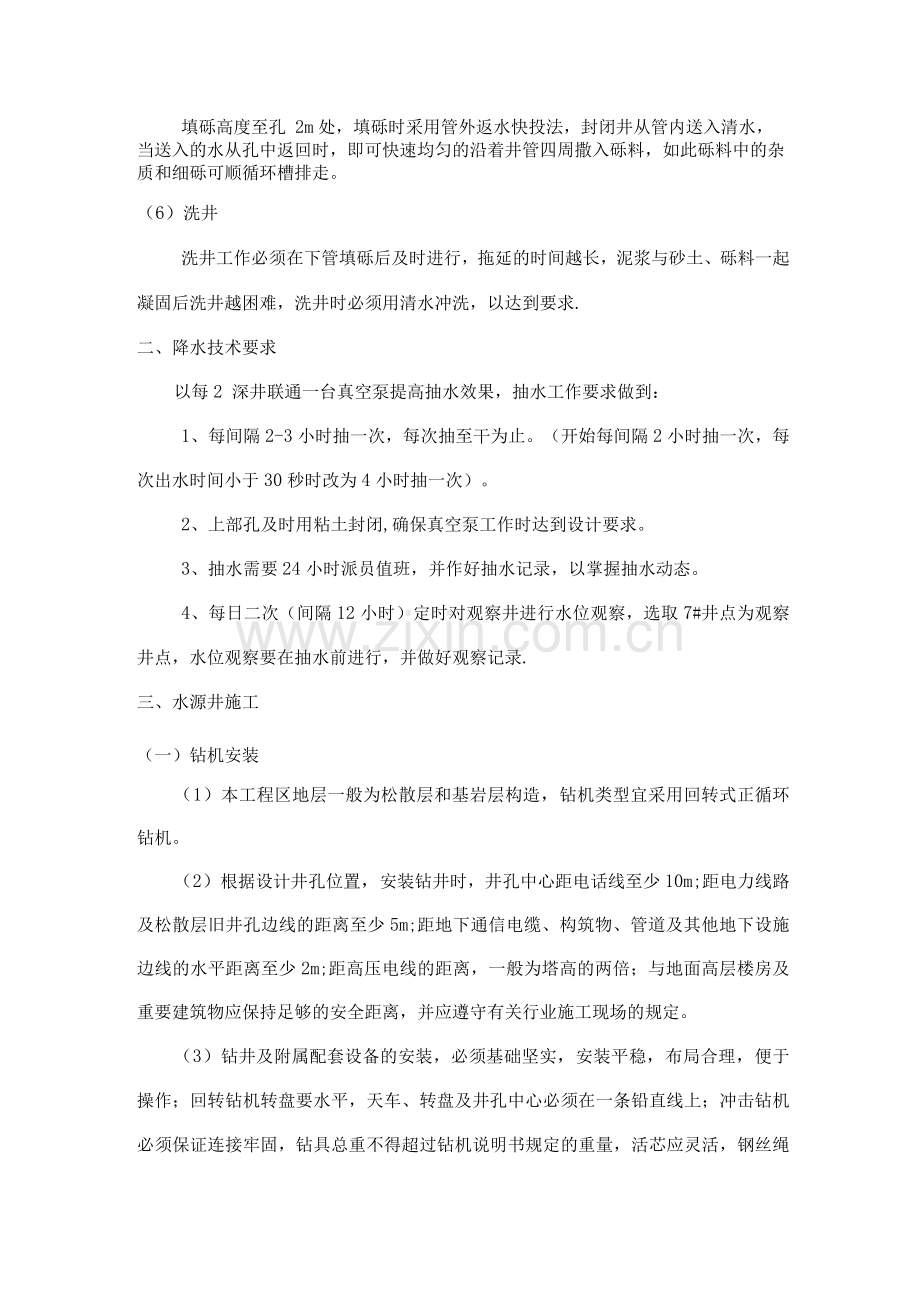

填砾高度至孔 2m处，填砾时采用管外返水快投法，封闭井从管内送入清水，当送入的水从孔中返回时，即可快速均匀的沿着井管四周撒入砾料，如此砾料中的杂质和细砾可顺循环槽排走。
（6）洗井
洗井工作必须在下管填砾后及时进行，拖延的时间越长，泥浆与砂土、砾料一起凝固后洗井越困难，洗井时必须用清水冲洗，以达到要求.
二、降水技术要求
以每2 深井联通一台真空泵提高抽水效果，抽水工作要求做到：
1、每间隔2-3小时抽一次，每次抽至干为止。（开始每间隔2小时抽一次，每次出水时间小于30秒时改为4小时抽一次）。
2、上部孔及时用粘土封闭,确保真空泵工作时达到设计要求。
3、抽水需要24小时派员值班，并作好抽水记录，以掌握抽水动态。
4、每日二次（间隔12小时）定时对观察井进行水位观察，选取7#井点为观察井点，水位观察要在抽水前进行，并做好观察记录.
三、水源井施工
（一）钻机安装
（1）本工程区地层一般为松散层和基岩层构造，钻机类型宜采用回转式正循环钻机。
（2）根据设计井孔位置，安装钻井时，井孔中心距电话线至少10m;距电力线路及松散层旧井孔边线的距离至少5m;距地下通信电缆、构筑物、管道及其他地下设施边线的水平距离至少2m;距高压电线的距离，一般为塔高的两倍；与地面高层楼房及重要建筑物应保持足够的安全距离，并应遵守有关行业施工现场的规定。
（3）钻井及附属配套设备的安装，必须基础坚实，安装平稳，布局合理，便于操作；回转钻机转盘要水平，天车、转盘及井孔中心必须在一条铅直线上；冲击钻机必须保证连接牢固，钻具总重不得超过钻机说明书规定的重量，活芯应灵活，钢丝绳与活套的，上线应保持一致；在钻进过程中不得位移。
（4）钻塔的安装
① 安装钻塔前，必须对升降系统、钻塔各部件及有关辅助工具进行认真检查,符合要求后方可进行安装。
② 安装钻塔前，任何人不得在钻塔超落范围内通过或停留。安装多层钻塔时,不得上下两层同时作业，应自下而上逐层进行。
③ 起钻塔前，卷扬或绞车应低速运转，保持平稳.当起踏接近垂直时,操作必须缓慢、准确，防止钻塔倾倒、碰坏.
④ 塔腿接触地面处，应以垫木垫牢或置于基台木上，以保持稳定。
⑤ 绷绳位置必须安设匀称，绷绳地锚必须埋设牢固，并用紧绳器绷紧,绷绳与地面所成成夹角，一般不大于450.
⑥ 钻机无轮中心（前缘切点）转盘（或立轴）中心与井孔中心必须保持在一条铅直线上。
（二）钻孔施工
A、一般要求
1、钻机就位前，应对钻孔各项准备工作进行检查。
2、钻孔时，应按设计资料绘制的地质剖面图，选用适当的钻机和泥浆。
3、钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷，否则应及时处理。
4、钻孔作业应分班连续进行，填写的钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。应经常对钻孔泥浆进行检测和试验，不合要求时，应随时改正.应经常注意地层变化,在地层变化处均应捞取渣样，判明后记人记录表中并与地质剖面图核对.
B、钻进的注意事项
1、无论采用何种方法钻孔，开孔的孔位必须准确。开钻时均应慢速钻进，待导向部位或钻头全部进入地层后，方可加速钻进。
2、采用正、反循环钻孔（含潜水钻）均应采用减压钻进，即钻机的主吊钩始终要承受部分钻具的重力，而孔底承受的钻压不超过钻具重力之和（扣除浮力）的 80%。
3、用全护筒法钻进时，为使钻机安装平正，压进的首节护筒必须竖直。钻孔开始后应随时检测护筒水平位置和竖直线，如发现偏移，应将护筒拔出，调整后重新压人钻进。
4、在钻孔排渣、提钻头除土或因故停钻时，应保持孔内具有规定的水位和要求的泥浆相对密度和粘度.处理孔内事故或因故停钻，必须将钻头提出孔外。
5、井孔必须保证保证抽水设备的的正常工作，井孔轴线倾斜角度，不得超过1度。
C、钻进施工
疏孔、换浆：在成井过程中应控制泥浆稠度，为防止孔壁形成较厚泥皮影响进水以及孔内泥浆沉淀影响井深，下管前用空压机将清水或稀浆压入孔底，由下而上将井里稠浆换稀，保证深井进水效果和下管深度.
下管：下管采用提吊方式下管，使用卷扬机和滑轮利用钻井支架实施下管作业。为减轻钻井支架的负荷，考虑井管的抗拉强度、钢丝绳抗拉强度和卷扬机的提升能力，井管接头处分段放置浮托板，增加井管浮力。
填滤料：下管完成后进行填料施工，填料用人工完成.填料过程中往井内送水以冲掉滤料内的杂质和粉砂，填料沿井四周均匀分层回填上升至设计填料高程。
洗井：洗井的目的是彻底清除井内泥浆，破坏井壁泥皮，抽出渗入含水层
的泥浆和细小颗粒，使过滤器周围形成一个良好的人工过滤层，以增加井孔的出水量，为防止泥皮硬化，在下管填料完成后要立即洗井。利用活塞抽拉洗井法，在管内反复提位，造成瞬时局部真空，破坏泥壁进行洗井，最后用空气压缩机震荡抽水，清出井内沉淀泥浆至水清砂净，当含砂量少于1/10时结束洗井。
管井结构：
1、管井由井、井管实管段、进水滤管段、沉砂管以及井外回填滤料和井外回填封堵段等组成；
2、井所处的周围应用粘土封闭，以防止地面污水和浅层水渗入井内.封闭深度不小于70m;
3、井管、沉砂管及滤管均采用钢管，沉砂管管长不大于5m；
4、井管为普通无缝钢管或铸铁管，滤管段采用钢制圆孔过滤器；
5、井管滤管段孔隙率要求在30%以上.
井管及进水滤管的一般要求：
1、井管本身及连接部分不应弯曲，以保证整个井管垂直；
2、井管壁需光滑，圆整，且满足在井管内顺利无碍地安装抽水设备；
3、安装时，井管及连接部分要有一定的抗拉强度，能经受住全部井管的重量；
4、井管滤料段应有较大的孔隙率，以保证减少地下水流入管内的阻力，最大可能地增加出水量。在保证填砺不堵塞缠丝间隙的情况下，应尽量加大缠丝间隙。
四、质量检查与验收
承包人应会同监理人对成井进行以下项目的检查和验收。
(1) 钻井施工准备工作的检查
① 钻井开始施工前要检查钻井队的技术资质等级，钻机的型号、零部件质量、泥浆池、沉淀池大小、井管滤料、粘土球的准备情况.
② 钻机钻塔的安装是否正确，钻机及附属配套设备的安装，必须基础坚实、平稳，便于操作.钻塔的升降系统必须灵活。
(2) 钻井工艺的检查
① 钻井开始后，要检查的方法是否正确，有没有准备中洗介质护壁材料，护壁是否
正确。
② 停钻期间应保钻具提至安全段位置以防井壁塌方埋住钻头。
③ 检查钻井过程中的地层编录工作，每层要根据含水层和非含水层的不同进行采
样，岩基上还要采岩芯，土墙和岩芯必须按顺序存放并及时措进和编录，以备验收时查督。
(3) 井管的质量检查和验收
井管安装前要对其外观质量，试验成果进行检查.井管应无残缺、断裂和弯曲等缺陷、金属井管管端和管箍的螺纹必须完整、吻合.砼管抗压强度不应低于15Mpa，无砂砼滤水管的渗透系统＞4m/d,孔隙率＞15%o
(4 )井管安装过程的质量检查
① 检查下管方法是否正确。
② 井管的连接是否正确。
③ 过滤器的安装位置上、下偏差不得超过3mm
④ 检查井管是位于井孔中心。
⑤ 井管底部要座落在坚实的基础上，若下部孔段不用，必须用卵石或碎石填实。
(5) 滤料的质量检查
① 滤料的级配要满足《机井技术规范》的要求。
② 滤料的形状要圆滑，质地要坚硬。
③ 滤料的数量要超出计划量20%以上。
