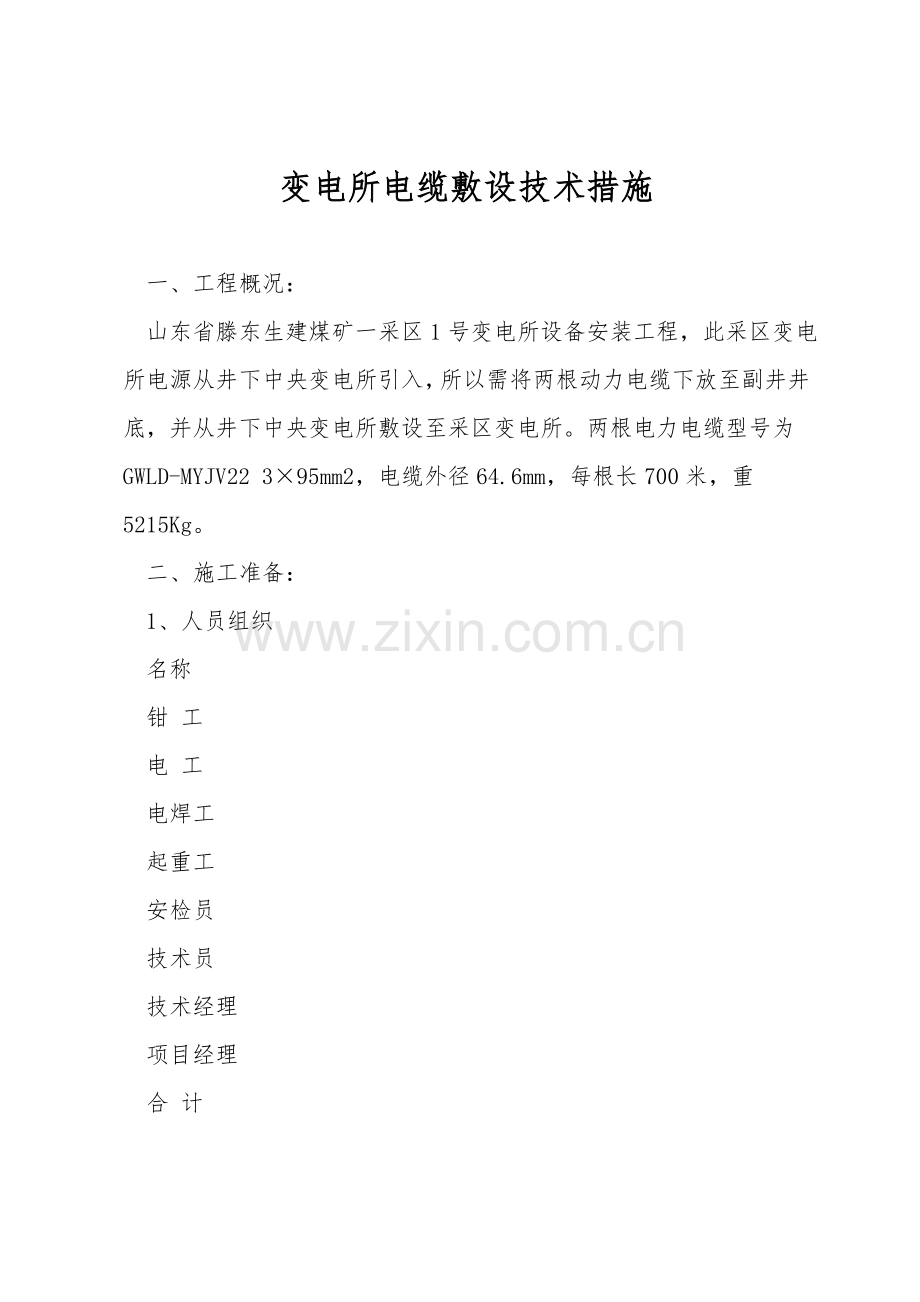

变电所电缆敷设技术措施

一、工程概况：
山东省滕东生建煤矿一采区1号变电所设备安装工程，此采区变电所电源从井下中央变电所引入，所以需将两根动力电缆下放至副井井底，并从井下中央变电所敷设至采区变电所。两根电力电缆型号为GWLD-MYJV22 3×95mm2，电缆外径64.6mm，每根长700米，重5215Kg。
二、施工准备：
1、人员组织
名称
钳 工
电 工
电焊工
起重工
安检员
技术员
技术经理
项目经理
合 计
人数
2
4
2
4
1
3
1
1
18
2、矿用平板车的加工
依据电缆的长度和罐笼的内部空间尺寸，需对矿用平板车进行加工修改，在平板车上焊接一4000×1300×1400〔单位mm〕的框架，立柱用四根1400mm的［100槽钢，槽钢之间用∠50×50×5的角钢连接，所有连接部分要焊接牢靠，焊缝达到被焊件的最小厚度。
3、工器具明细表
序号
器材名称
规  格
单位
数量
1
扳手
10寸
把
2
2
焊具

套
1
3
割具
氧气、乙炔、割枪、表等
套
1
4
大锤

把
1
5
矿用平板车

台
1
6
铁丝

米
20
7
汽车吊
12T
台
1
8
电缆滚筒支座

副
1
三、施工方案：
依据工程进度及施工现场状况，为保证安全施工特制定本施工方案：
1、电缆下放
用汽车吊先将任意的一盘电缆吊放至滚筒支座上，穿上滚轴，使滚轴两端尽量在同一水平面上。拉动电缆、转动电缆滚筒，当电缆的头端到达平板车上时，将电缆的头端用铁丝捆绑在平板车立柱上，然后沿着框架内侧边缘盘电缆，由外向里盘5圈，每圈电缆之间尽量排列紧密，第一层盘完后由里向外盘第二层，依次类推，直至电缆盘完，最后将电缆的末端捆绑在矿车立柱上。在盘电缆时要缓慢转动滚筒，采用必要的刹车措施。将平板车从副井井口北面的出车侧推入到宽罐笼的下层罐内，坚持矿车距两边的罐道距离一致，用木塞将矿车车轮塞紧，防止矿车发生滑动。当矿车下放至井底时从出车侧用推车机将矿车缓慢推出，在推矿车时用棕绳对矿车进行后留，严禁有人员站在矿车的正前方，矿车推出罐笼后停放在不影响其他矿车运行的地方。
同样方法下放第二根电缆。
2、电缆敷设
将装电缆的矿车停放在距中央变电所硐室进口2米的位置，将矿车车轮用木塞塞紧，拉出电拉头沿巷道北面井壁敷设至井下中央变电所，到达接线位置时留够接线长度，剩余电缆一边向前推矿车一边沿巷道壁敷设电缆，直至电缆敷设至采区变电所。如电缆有剩余，按照矿方要求盘放在指定地点。
四、安全注意事项：
1、施工前，应组织有关人员对施工现场进行全面检查，对所有吊具、索具、设备等全面检查，发现问题及时处理。
2、人员上下井时，必须遵守乘罐制度，听从把钩工指挥。
3、下井人员必须穿矿靴、戴矿用安全帽和矿灯。
4、在盘电缆和敷设电缆时严禁电缆刮伤，打死弯。
5、在敷设电缆时，因井下光线较暗，施工人员一定先看清路面再走动。
6、施工中要听从指挥，精力集中，严禁打闹。
7、要害工种要持证上岗，非本工种人员不得擅自操作。
8、电缆盘好后要认真检查，保证无误后方可下放。
9、氧气、乙炔瓶要分开放置，间距不小于5米。
10、高空作业必须佩带合格的安全带并挂于可靠处。
